Czym jest reverse engineering i jak wspomaga produkcję?

Technologia odtwarzania komponentów poprzez skanowanie 3D i analizę inżynierską

Dzięki współczesnym technologiom inżynieryjnym, takim jak skanowanie 3D i inżynieria odwrotna, możliwe jest precyzyjne odtwarzanie części mechanicznych i konstrukcji, nawet w przypadku braku dokumentacji technicznej. Te metody pozwalają na szybkie uzyskanie dokładnego cyfrowego modelu istniejącego elementu i opracowanie kompletnej dokumentacji technicznej, gotowej do produkcji lub modyfikacji.

Jak działa reverse engineering? Kluczowe etapy

1. Digitalizacja geometrii
Skanery laserowe przechwytują miliony punktów na sekundę, tworząc dokładną chmurę punktów. Dzięki temu możliwe jest odwzorowanie nawet skomplikowanych kształtów i detali powierzchni. Jest to pierwszy krok w metodach inżynierii odwrotnej.

2. Przetwarzanie danych
Specjalistyczne oprogramowanie filtruje szumy, łączy skany i tworzy trójwymiarową siatkę. Zaawansowane algorytmy automatycznie rozpoznają kluczowe cechy geometryczne, takie jak otwory, krawędzie czy płaszczyzny.

3. Rekonstrukcja modelu CAD
Na podstawie chmury punktów powstaje precyzyjny model 3D, uwzględniający proporcje i zależności konstrukcyjne. W razie potrzeby można dostosować parametry techniczne do dalszej produkcji lub analizy.

4. Weryfikacja i produkcja

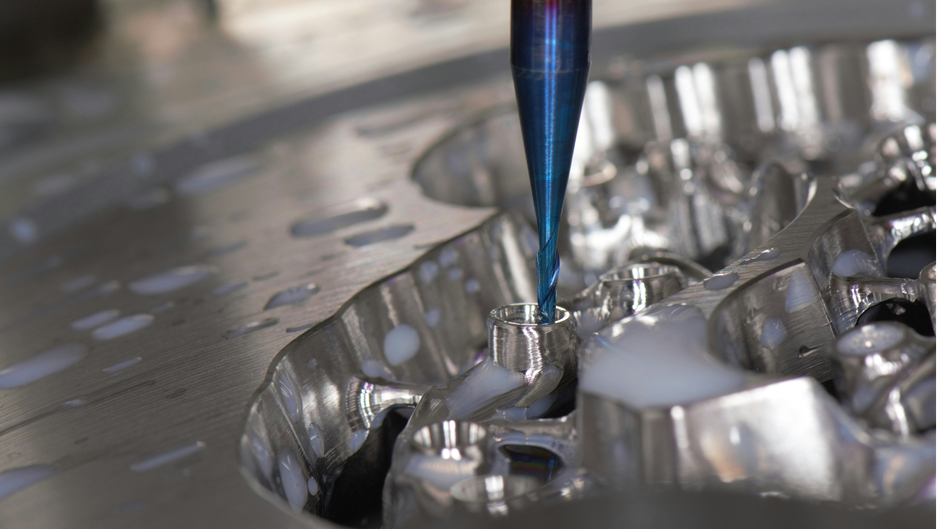

Inżynieria odwrotna skanera 3D umożliwia symulacje MES/FEM oraz wytwarzanie komponentów poprzez obróbkę CNC lub druk 3D.

5 kluczowych korzyści skanowania 3D dla przemysłu

Wysoka precyzja
Nowoczesne skanery 3D zapewniają dokładność do 0,05 mm, co pozwala na odwzorowanie:

mikrotekstur powierzchni,
faktur form odlewniczych,
geometrii łopatek turbinowych.

Tworzenie dokumentacji technicznej

Proces tworzenia kompleksowej dokumentacji technicznej zapewnia dokładne uchwycenie i standaryzację wszystkich niezbędnych szczegółów projektowych i produkcyjnych. Obejmuje to:

Modele CAD – precyzyjne modele 3D w standardowych formatach, takich jak STEP i IGES, zapewniające kompatybilność z różnymi systemami CAD/CAM.
Rysunki techniczne – szczegółowe rysunki inżynierskie zawierające tolerancje GPS (Geometrical Product Specifications), oznaczenia wymiarowe oraz wymagania dotyczące wykończenia powierzchni zgodne z normami produkcyjnymi.
Specyfikacje materiałowe – kompleksowe karty materiałowe zgodne z normami ASTM i ISO, zawierające właściwości mechaniczne, skład chemiczny oraz wytyczne dotyczące produkcji, zapewniające optymalne parametry i zgodność z wymaganiami.

Taka dokumentacja umożliwia płynną komunikację między projektantami, inżynierami i producentami, gwarantując precyzję, efektywność oraz wysoką jakość procesu produkcyjnego.

Oszczędność kosztów i czasu

Według badań SME (2023) skanowanie 3D Według badań SME (2023), usługi reinżynieryjne i skanowanie 3d:

skraca czas prototypowania o 50%,
redukuje koszty błędów produkcyjnych o 30%.

Kontrola jakości w czasie rzeczywistym

Integracja z systemami SPC pozwala wykrywać:

odchylenia geometryczne powyżej 0,1 mm,
zużycie elementów,
błędy montażowe w urządzeniach.

Nowoczesne zastosowania skanowania 3D w reverse engineeringu

Według raportu MarketsandMarkets (2023) rynek reverse engineeringu osiągnie wartość 8,1 mld USD do 2027 roku. Kluczowe trendy obejmują:

Digital Twin – tworzenie cyfrowych bliźniaków maszyn, które integrują się z systemami IoT, umożliwiając monitorowanie i analizę w czasie rzeczywistym.
AI-Driven Redesign – wykorzystanie algorytmów sztucznej inteligencji do automatycznej optymalizacji geometrii i poprawy parametrów konstrukcyjnych.
Metrologia 4.0 – integracja skanerów 3D z systemami zarządzania produkcją (MES) w celu automatyzacji kontroli jakości i procesów inżynieryjnych.

Przykłady z branż:

Lotnictwo: Odtworzenie łopatki turbiny Rolls-Royce Trent XWB z kompozytu ceramicznego, zmniejszającego temperaturę pracy o 150°C.
Medycyna: Skanowanie implantów kostnych i modyfikacja porowatości powierzchni dla lepszej osteointegracji.
Energetyka: Rekonstrukcja wirników pomp ciepła z błędem poniżej 0,03 mm.

Kwestie prawne: kiedy odwrotna inżynieria jest zgodna z prawem?

Choć odwrotna inżynieria niesie ze sobą wiele korzyści technologicznych i biznesowych, ważne jest, by pamiętać o aspektach prawnych. Tego typu działania są dozwolone tylko w określonych sytuacjach — na przykład gdy:

posiadamy pełne prawo własności do danej części i wykorzystujemy ją na potrzeby wewnętrzne,
producent przestał istnieć lub nie oferuje już wsparcia technicznego ani możliwości zakupu,
odtwarzany komponent nie jest objęty patentem, tajemnicą handlową lub ochroną wzoru przemysłowego,
działanie ma charakter edukacyjny lub badawczo-rozwojowy, bez wprowadzania kopiowanego produktu na rynek.

Zawsze warto skonsultować się z prawnikiem specjalizującym się w prawie własności intelektualnej przed rozpoczęciem procesu inżynierii odwrotnej — szczególnie gdy planowane jest wykorzystanie rezultatów w działalności komercyjnej.

Dlaczego warto wdrożyć reverse engineering?

Reverse engineering stanowi nieocenione narzędzie do optymalizacji procesów, redukcji kosztów i wsparcia zrównoważonego rozwoju w przemyśle oraz innych branżach. Kluczowe korzyści obejmują:

Wydłużenie cyklu życia maszyn nawet o 20–30 lat: dzięki cyfrowej replikacji i modernizacji części, stare urządzenia zyskują „drugie życie”.
Redukcja kosztów magazynowania nawet o 60%: inżynieria odwrotna eliminuje konieczność gromadzenia dużych zapasów części zamiennych. W razie awarii komponent jest odtwarzany „na żądanie”, co minimalizuje przestoje i koszty logistyczne.
Wsparcie gospodarki o obiegu zamkniętym: inżynieria odwrotna umożliwia tzw. recykling projektowy – analizę zużytych elementów w celu ich udoskonalenia, ponownego wykorzystania lub zastąpienia ekologicznymi alternatywami.
Uniezależnienie od importu i kontrola jakości: pozwala odtwarzać części zagranicznych maszyn bez konieczności zakupu oryginałów, co jest kluczowe w kontekście substytucji importu. Dodatkowo, skanowanie 3D i analiza cyfrowa pomagają wykrywać wady produkcyjne.

W erze szybkiego postępu technologicznego wiele firm mierzy się z problemem „technologicznych białych plam” – brakującej dokumentacji, przestarzałych komponentów czy niedostępnych dostawców.

Reverse engineering nie tylko rozwiązuje te problemy, ale też otwiera drogę do innowacji: odtwarzany element można udoskonalić, dostosować do nowych standardów lub zintegrować z cyfrowymi systemami przemysłu 4.0.
