Jak działa laserowe skanowanie 3D w inżynierii odwrotnej?

Inżynieria odwrotna to proces odtwarzania geometrii i funkcjonalności istniejących komponentów bez posiadania ich dokumentacji technicznej. Jednym z najważniejszych narzędzi w tym procesie jest laserowe skanowanie 3D, które znajduje szerokie zastosowanie w różnych branżach, od przemysłu ciężkiego po medycynę.

Na czym polega Inżynieria odwrotna skanowania laserowego 3D?

Skanowanie metodą inżynierii odwrotnej to proces cyfrowego odwzorowania rzeczywistego obiektu, który umożliwia dokładną analizę jego kształtu, wymiarów i struktury. Do tego celu wykorzystuje się nowoczesne skanery 3D do inżynierii odwrotnej, które rejestrują nawet najmniejsze detale z bardzo wysoką precyzją.

Jak działa skanowanie laserowe 3D?

Sercem procesu jest skaner laserowy 3D, który emituje wąską wiązkę światła lasera. Ta wiązka odbija się od powierzchni obiektu i wraca do czujnika skanera, który rejestruje czas oraz kąt odbicia. Na tej podstawie urządzenie oblicza dokładne położenie punktów w przestrzeni. W efekcie powstaje chmura punktów – trójwymiarowy zestaw danych, który wiernie odwzorowuje geometrię skanowanego przedmiotu.

Skanowanie można przeprowadzać:

• z jednego stanowiska (statycznie) – obiekt lub skaner pozostaje nieruchomy,
• ręcznie (mobilnie) – operator przesuwa skaner wokół detalu,
• automatycznie (robotycznie) – w przypadku linii produkcyjnych.

Co zawiera wynik skanowania?

Efektem skanowania jest chmura punktów o bardzo dużej gęstości (nawet miliony punktów na sekundę), którą przekształca się następnie w siatkę trójkątów (model STL). Ten model może być dalej:

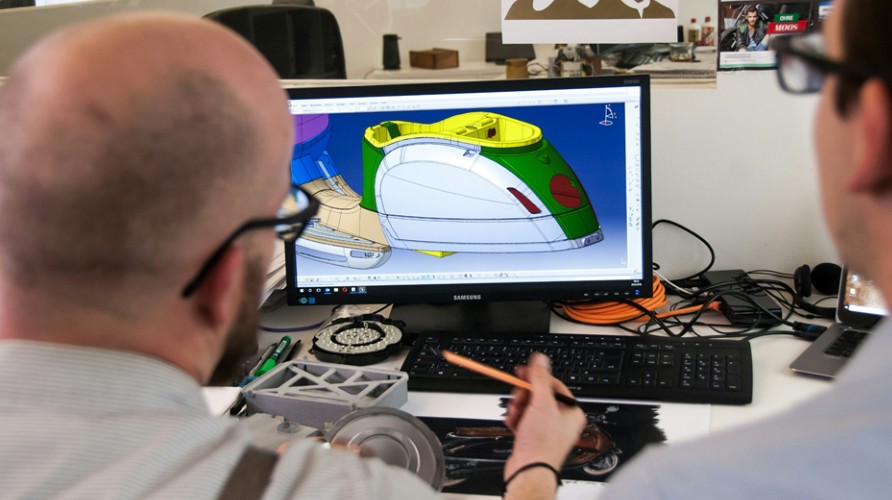

• przetwarzany w oprogramowaniu CAD (np. SolidWorks, Siemens NX, AutoCAD),
• analizowany w kontekście zużycia, odkształceń czy wad konstrukcyjnych,
• wykorzystany do odtworzenia dokumentacji technicznej produktu,
• podstawą do tworzenia nowej wersji elementu (re-design),
• użyty w druku 3D lub obróbce CNC.

Jakie obiekty można skanować?

Dzięki różnorodnym technologiom (laser, światło strukturalne, fotogrametria), Inżynieria odwrotna skanowania 3D pozwala skanować obiekty o różnych właściwościach:

• elementy metalowe, plastikowe, gumowe, ceramiczne,
• powierzchnie matowe i błyszczące,
• detale o złożonej geometrii (np. spiralne kanały, otwory wewnętrzne),
• małe komponenty precyzyjne oraz duże konstrukcje przemysłowe.

Zalety skanowania 3D w inżynierii odwrotnej

• Bezpieczeństwo danych – nie potrzeba ingerować w strukturę fizyczną obiektu.
• Szybkość działania – skanowanie trwa od kilku minut do kilkudziesięciu minut.
• Wysoka precyzja – tolerancje rzędu 0,02 mm, idealne do kontroli jakości.
• Uniwersalność – można skanować elementy uszkodzone, zużyte lub nieprodukowane.
• Integracja z cyfrowym łańcuchem produkcyjnym – gotowe dane do CAM, CAE, CAD.

Proces inżynierii odwrotnej krok po kroku

Typowy proces inżynierii odwrotnej obejmuje kilka etapów:

1. Skanowanie 3D na potrzeby inżynierii odwrotnej – wykonanie precyzyjnego pomiaru za pomocą skanera inżynierii odwrotnej 3D.
2. Przetwarzanie chmury punktów – konwersja skanu na cyfrowy model CAD.
3. Analiza i optymalizacja – wykrywanie defektów, zużycia i możliwości modernizacji komponentu.
4. Rekonstrukcja i projektowanie – tworzenie pełnej dokumentacji technicznej lub bezpośrednio plików do druku 3D lub obróbki CNC.

Zastosowanie laserowego skanowania 3D w usługach inżynierii odwrotnej

Inżynieria odwrotna skanowania 3D znajduje zastosowanie w wielu branżach, gdzie precyzja, niezawodność i szybkość odtworzenia komponentów mają kluczowe znaczenie. Dzięki wykorzystaniu skanerów inżynierii odwrotnej 3D, możliwe jest nie tylko wierne odwzorowanie zużytych części, ale też ich optymalizacja pod kątem nowoczesnych norm technicznych.

Energetyka i przemysł ciężki

W energetyce i przemyśle maszynowym inżynieria odwrotna skanowania 3D służy do odtwarzania i unowocześniania:

• wirników pomp i turbin wodnych,
• łopatek wentylatorów przemysłowych,
• obudów przekładni i łożysk,
• elementów instalacji grzewczych i chłodniczych,
• pokryw, zaworów i złączy rur wysokociśnieniowych.

Tego typu usługi reinżynieryjne minimalizują ryzyko awarii i pozwalają na szybkie uzyskanie części zamiennych, nawet jeśli oryginalny producent już nie istnieje.

Motoryzacja i transport

Skanery 3D do inżynierii odwrotnej umożliwiają inżynierom odtwarzanie elementów:

• karoserii klasycznych samochodów,
• kolektorów wydechowych i dolotowych,
• elementów zawieszenia (wahacze, zwrotnice),
• felg i piast kół,
• wnętrza kabiny (deski rozdzielcze, panele drzwiowe).

To szczególnie przydatne przy rekonstrukcji pojazdów zabytkowych oraz produkcji części customowych na zamówienie.

Produkcja maszyn i urządzeń

W zakładach produkcyjnych proces inżynierii odwrotnej pozwala na szybkie odtworzenie:

• zużytych form wtryskowych,
• oprzyrządowania montażowego,
• noży tnących,
• matryc tłoczących,
• głowic produkcyjnych CNC.

Inżynieria odwrotna produktu wspiera tu automatyzację i usprawnienie produkcji, jednocześnie zmniejszając koszty przestojów.

Dlaczego warto wybrać skanowanie metodą inżynierii odwrotnej?

Usługi inżynierii odwrotnej znacząco redukują koszty produkcji i serwisu. Dzięki zastosowaniu Inżynierii odwrotnej skanera laserowego 3D, firmy:

• wydłużają żywotność maszyn bez konieczności zakupu nowych,
• eliminują problem niedostępnych części,
• wdrażają modernizacje i optymalizacje konstrukcji.

Dodatkowo, usługi reinżynieryjne wspierają zrównoważony rozwój, ograniczając odpady i sprzyjając gospodarce o obiegu zamkniętym.

Jeśli szukasz usługi inżynierii odwrotnej blisko mnie lub profesjonalnego wsparcia w zakresie inżynierii odwrotnej produktu, skorzystaj z naszej oferty. Realizujemy kompleksowe projekty, łącząc skanowanie 3D, modelowanie i wdrożenie gotowych rozwiązań.
