Kontrola jakości części przy użyciu skanowania 3D

Współczesne technologie skanowania 3D rewolucjonizują procesy kontroli jakości w przemyśle, zwłaszcza w branżach wymagających precyzyjnej produkcji, takich jak motoryzacja, budownictwo czy produkcja maszyn.

Dzięki zastosowaniu inżynierii odwrotnej, skanowanie 3D umożliwia dokładne odwzorowanie rzeczywistych obiektów w postaci cyfrowych modeli, które mogą być precyzyjnie porównane z oryginalnymi projektami CAD, a wszelkie niezgodności mogą być szybko wykryte i skorygowane.

Proces skanowania 3D w kontroli jakości

Skanowanie 3D pozwala na przechwytywanie bardzo szczegółowych danych na temat geometrii obiektu w formie chmury punktów, co jest szczególnie przydatne w procesach weryfikacji i kontroli jakości. Oto główne etapy tego procesu:

1. Skanowanie obiektu: Skanowanie 3D jest wykonywane przy użyciu skanerów laserowych, które zbierają dane o powierzchni obiektu, tworząc trójwymiarową mapę. Taki model 3D pozwala na dokładną analizę geometrii obiektu.
2. Porównanie z modelem CAD: Skanowany model jest porównywany z cyfrowym modelem CAD, co pozwala na wykrycie wszelkich odchyleń od projektu. Odchylenia te mogą dotyczyć zarówno wymiarów, jak i kształtu lub położenia elementów.
3. Generowanie raportów: Na podstawie porównania skanów i modelu CAD generowane są szczegółowe raporty, które wskazują miejsca, w których występują różnice między rzeczywistym obiektem a projektem. Takie raporty są kluczowe w procesie audytu jakości i umożliwiają szybką identyfikację problemów.
4. Analiza odchyleń: W przypadku wykrycia odchyleń, następuje analiza ich wpływu na funkcjonalność części. Odchylenia mogą obejmować wady produkcyjne, błędy w procesie montażu lub inne problemy, które mogą wpłynąć na jakość produktu końcowego.
5. Optymalizacja produkcji: Skanowanie 3D w połączeniu z inżynierią odwrotną pozwala na szybsze wykrywanie niezgodności w procesie produkcyjnym, co w rezultacie prowadzi do optymalizacji produkcji, redukcji błędów oraz oszczędności czasowych i finansowych.

Zalety skanowania 3D w kontroli jakości

• Precyzyjne pomiary: Skanowanie 3D zapewnia niespotykaną wcześniej dokładność pomiarów, co pozwala na wykrywanie nawet najmniejszych odchyleń, które mogłyby zostać pominięte przy tradycyjnych metodach pomiarowych.
• Weryfikacja w czasie rzeczywistym: Skanowanie 3D pozwala na natychmiastową weryfikację jakości produkcji. Dzięki ciągłemu monitorowaniu procesu można szybko identyfikować błędy i korygować je na bieżąco, co prowadzi do większej efektywności produkcji.
• Automatyzacja procesów: Skanowanie 3D w połączeniu z technologiami CAD i BIM umożliwia automatyczne generowanie raportów i wykrywanie niezgodności, co skraca czas weryfikacji jakości i zwiększa dokładność oceny.
• Zwiększenie efektywności kosztowej: Dzięki szybszemu wykrywaniu błędów i niedoskonałości, skanowanie 3D pozwala na zmniejszenie kosztów produkcji, ponieważ nie trzeba przeprowadzać kosztownych poprawek w przypadku późniejszych wykryć defektów.

Przykłady zastosowania skanowania 3D w kontroli jakości w różnych branżach

Skanowanie 3D znajduje szerokie zastosowanie w kontroli jakości w różnych gałęziach przemysłu, umożliwiając precyzyjne sprawdzanie zgodności wymiarów, kształtów i położenia elementów z ich projektami. Oto kilka przykładów zastosowania tej technologii w weryfikacji jakości w kluczowych branżach:

1. Budownictwo
   W budownictwie skanowanie 3D odgrywa kluczową rolę w procesie kontroli jakości konstrukcji. Regularne skanowanie budynków w trakcie budowy pozwala na porównanie stanu faktycznego z dokumentacją projektową. Na przykład, skanowanie fundamentów, ścian nośnych i innych elementów konstrukcyjnych umożliwia weryfikację ich geometrii oraz położenia w odniesieniu do pierwotnego projektu. W przypadku wykrycia niezgodności, jak np. zniekształcenia czy niewłaściwe rozmieszczenie elementów, możliwe jest szybkie wprowadzenie poprawek. Tego typu skanowanie ma również zastosowanie w etapach końcowych budowy, gdzie porównanie stanu faktycznego z projektem pomaga zweryfikować poprawność wykonania wszystkich prac budowlanych.
2. Produkcja maszyn i urządzeń
   W produkcji maszyn i urządzeń, gdzie precyzyjne dopasowanie części jest niezbędne, skanowanie 3D wykorzystywane jest do kontroli wymiarów i geometrii komponentów. Skanowanie pozwala na dokładną weryfikację części maszyn, np. obudów, mechanizmów czy silników, sprawdzając, czy spełniają one wymagania jakościowe i projektowe. W przypadku wykrycia jakichkolwiek odchyleń, na przykład w układzie montażu lub kształcie elementów, możliwe jest natychmiastowe podjęcie działań korygujących, co zapobiega potencjalnym awariom i błędom produkcyjnym.
3. Renowacja budynków i konstrukcji

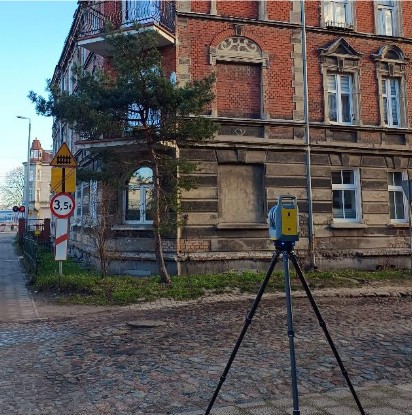

   W przypadku renowacji budynków, szczególnie zabytkowych, skanowanie 3D umożliwia precyzyjne odwzorowanie istniejących elementów konstrukcyjnych, co jest istotne dla kontroli jakości wykonanych prac renowacyjnych. Skanowanie 3D pozwala na porównanie rzeczywistego stanu budynku z jego pierwotnym projektem lub dokumentacją. Tego typu technologia pozwala na wykrycie wszelkich odchyleń, które mogą świadczyć o niedokładnościach w wykonaniu, takich jak nierówności w powierzchniach czy błędy w odwzorowaniu detali architektonicznych. Dzięki temu możliwe jest wprowadzenie odpowiednich poprawek jeszcze przed zakończeniem renowacji.
4. Przemysł motoryzacyjny
   W motoryzacji, gdzie precyzyjna jakość części jest kluczowa dla bezpieczeństwa i wydajności pojazdów, skanowanie 3D jest używane do kontroli jakości komponentów takich jak silniki, układy wydechowe, zawieszenie czy nadwozia. Dzięki skanowaniu 3D możliwe jest dokładne porównanie wymiarów części z projektami CAD, wykrywanie mikroskalowych odchyleń, które mogłyby wpłynąć na funkcjonowanie pojazdu. Skanowanie pozwala także na szybszą weryfikację po montażu części, co minimalizuje ryzyko wystąpienia błędów produkcyjnych i zwiększa jakość końcową produktów.
5. Produkcja elektroniki
   Skanowanie 3D w kontroli jakości w przemyśle elektronicznym pozwala na szczegółową analizę komponentów, takich jak płyty drukowane, obudowy urządzeń czy układy scalone. Technologia ta umożliwia precyzyjne sprawdzenie wymiarów oraz geometrii elementów elektronicznych, zapewniając ich zgodność z projektami. Wykrywanie mikroskalowych defektów na etapie produkcji, takich jak pęknięcia czy nieprawidłowe rozmieszczenie elementów, pozwala na szybkie ich usunięcie, co poprawia jakość produktów końcowych i zmniejsza ryzyko awarii.

Podsumowanie

Skanowanie 3D w kontroli jakości umożliwia precyzyjne porównanie stanu faktycznego z projektem w różnych branżach przemysłowych, co przekłada się na wykrywanie błędów produkcyjnych i optymalizację procesów.

W każdej z wymienionych branż, od motoryzacji po budownictwo i produkcję maszyn, technologia ta stanowi kluczowe narzędzie w zapewnianiu wysokiej jakości produktów oraz poprawie efektywności produkcji.
