Czym są rysunki powykonawcze (as-built)? Przewodnik informacyjny

Dokumentacja powykonawcza odgrywa kluczową rolę w budownictwie i architekturze, zwłaszcza gdy mowa o rysunkach as-built. Przedstawiają one rzeczywisty stan budynku po zakończeniu prac i stanowią niezawodne źródło informacji przy remontach, konserwacji czy spełnianiu wymogów formalnych. W tym artykule wyjaśnimy, czym są rysunki as-built, czym różnią się od pierwotnych planów oraz jak nowoczesne technologie, takie jak BIM i skanowanie 3D, zwiększają ich precyzję i użyteczność.

Czym są rysunki powykonawcze?

Rysunki powykonawcze (często nazywane też dokumentacją stanu istniejącego lub rysunkami rzeczywistymi) to końcowy zestaw dokumentów odzwierciedlających rzeczywisty stan budynku po zakończeniu budowy. Zawierają one wszelkie zmiany wprowadzone w trakcie realizacji inwestycji, odstępstwa od pierwotnych planów projektowych oraz modyfikacje wynikające z warunków terenowych lub decyzji inwestora.

Podczas gdy pierwotne plany projektowe prezentują zamierzony kształt inwestycji, rysunki powykonawcze przedstawiają rzeczywiście zrealizowany obiekt.

Kluczowe elementy rysunków powykonawczych:

• Rzeczywiste wymiary: uwzględniają zmiany w lokalizacji ścian, drzwi, okien czy instalacji.
• Specyfikacje materiałowe: zawierają informacje o użytych materiałach, również tych zmienionych względem projektu.
• Zmiany konstrukcyjne: dokumentują modyfikacje wynikające z warunków budowy, kolizji technicznych lub wymagań inwestora.
• Instalacje i systemy: precyzyjne lokalizacje instalacji elektrycznych, sanitarnych, HVAC itd., co ułatwia eksploatację i serwis.

Dlaczego rysunki powykonawcze są ważne?

Rysunki powykonawcze odgrywają kluczową rolę w całym cyklu życia budynku. Stanowią one kompletny i wiarygodny zapis stanu obiektu po zakończeniu budowy. Oto najważniejsze powody ich znaczenia:

1. Przyszłe prace remontowe i modernizacyjne

Bez aktualnej dokumentacji trudno jest planować jakiekolwiek zmiany bez ryzyka uszkodzenia istniejących elementów budynku.

2. Potwierdzenie zgodności z projektem i przepisami

Rysunki powykonawcze są podstawą do weryfikacji, czy inwestycja została zrealizowana zgodnie z zatwierdzonymi planami i obowiązującymi przepisami.

3. Zarządzanie budynkiem i eksploatacja

Dla zarządców i właścicieli obiektów to nieocenione źródło wiedzy o układzie pomieszczeń i instalacji, co umożliwia szybkie działanie w razie awarii lub potrzeby przebudowy.

4. Rozwiązywanie sporów

W przypadku sporów technicznych czy prawnych, rysunki powykonawcze mogą pełnić funkcję dokumentu rozstrzygającego, gdyż przedstawiają faktyczny stan wykonania.

Dowiedz się więcej o tym, jak dokładna dokumentacja powykonawcza usprawnia procesy inżynieryjne, w naszym artykule na temat:

Optymalizacja projektów inżynieryjnych dzięki precyzyjnej dokumentacji powykonawczej

Jak powstają rysunki powykonawcze?

Proces tworzenia dokumentacji powykonawczej składa się z kilku etapów, które zazwyczaj następują po zakończeniu robót budowlanych.

1. Inwentaryzacja i pomiary w terenie

Specjaliści dokonują precyzyjnych pomiarów rzeczywistego stanu obiektu — od rozmieszczenia ścian po wysokości sufitów. Rejestrowane są również wszystkie zmiany względem pierwotnych planów.

2. Zbieranie informacji o zmianach

W trakcie budowy często dochodzi do zmian, które muszą być odpowiednio udokumentowane. Dotyczy to m.in. przesunięć ścian, zamian materiałów czy modyfikacji instalacji.

3. Opracowanie dokumentacji

Zebrane dane przekształca się w rysunki techniczne — tradycyjnie w formacie 2D lub z wykorzystaniem programów takich jak AutoCAD. Coraz częściej jednak stosuje się technologię BIM, która umożliwia stworzenie trójwymiarowego, cyfrowego modelu budynku odzwierciedlającego stan faktyczny.

4. Weryfikacja i zatwierdzenie

Po przygotowaniu rysunków następuje ich sprawdzenie, korekta ewentualnych błędów i przekazanie gotowej dokumentacji klientowi, organom nadzoru lub innym interesariuszom.

Nowoczesne technologie w dokumentacji powykonawczej

Choć tradycyjne metody nadal są stosowane, nowoczesne technologie znacznie podniosły dokładność i efektywność tworzenia rysunków powykonawczych.

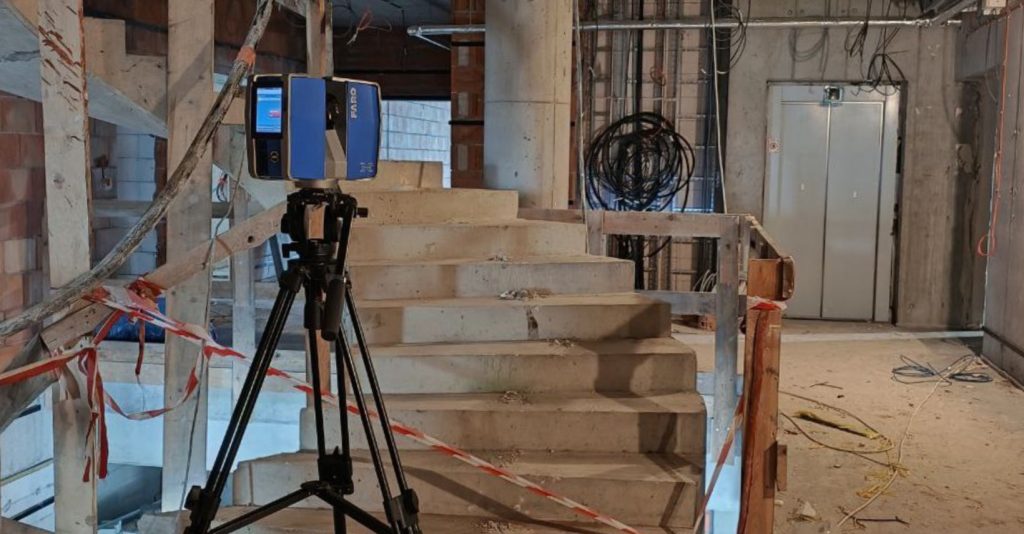

1. Skanowanie laserowe 3D

Technologia skanowania laserowego pozwala na zebranie milionów punktów pomiarowych w krótkim czasie. Tworzy to precyzyjny model 3D obiektu, eliminując błędy pomiarowe typowe dla metod manualnych.

2. Modelowanie informacji o budynku (BIM)

BIM to cyfrowy zapis wszystkich właściwości fizycznych i funkcjonalnych budynku. Umożliwia śledzenie zmian w czasie rzeczywistym i generowanie rysunków powykonawczych na podstawie jednego, ujednoliconego modelu.

3. Drony i fotogrametria

Drony wyposażone w kamery lub skanery LIDAR mogą szybko zmapować otoczenie oraz dachy budynków, co pozwala na dokładne odwzorowanie również trudno dostępnych obszarów.

Czym różnią się rysunki powykonawcze od projektu?

Aspekt	Projekt	Rysunek powykonawczy
Zakres	Teoretyczne założenia projektanta	Rzeczywisty stan po budowie
Zmiany	Brak (projekt zakłada idealne wykonanie)	Uwzględnia wszystkie zmiany i odstępstwa
Przeznaczenie	Planowanie budowy	Eksploatacja, remonty, dokumentacja powykonawcza

Podsumowanie

Rysunki powykonawcze to nieodzowny element każdej profesjonalnie zrealizowanej inwestycji. Dzięki nim można skutecznie planować konserwację, przebudowy i rozbudowy, a także spełniać wymagania formalne. Współczesne technologie, takie jak BIM, skanowanie laserowe 3D czy mapowanie dronami, sprawiają, że dokumentacja powykonawcza jest dziś dokładniejsza i bardziej dostępna niż kiedykolwiek wcześniej.
