Einsatz von Punktwolken in der TGA-BIM-Modellierung
Das moderne Bauingenieurwesen setzt zunehmend auf TGA-BIM-Modellierung aus Punktwolken, um Präzision, Koordination und Ausführbarkeit sicherzustellen. Mit steigender Projektkomplexität – insbesondere in Sanierungs- und Retrofit-Umgebungen – reichen traditionelle Messmethoden nicht mehr aus.
Heute gilt die TGA-BIM-Modellierung aus Punktwolken als Standardverfahren zur Erfassung von Bestandsbedingungen und deren Überführung in koordinierte digitale Modelle. Ob für Koordination, Dokumentation oder die Entwicklung eines digitalen Zwillings – Workflows von Punktwolke zu BIM TGA ermöglichen Ingenieuren die Erstellung präziser Modelle der technischen Gebäudeausrüstung direkt auf Basis realer Bestandsdaten.
In diesem Artikel erläutern wir, wie Scan-to-BIM für TGA funktioniert, warum es entscheidend ist und wie es die Projektergebnisse verbessert.
Was ist eine Punktwolke in TGA-BIM-Projekten?

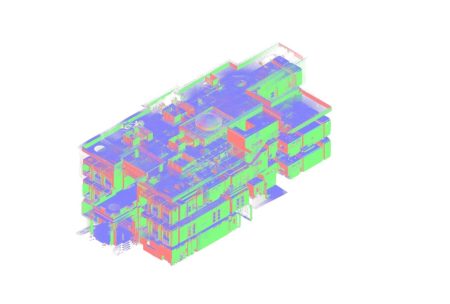

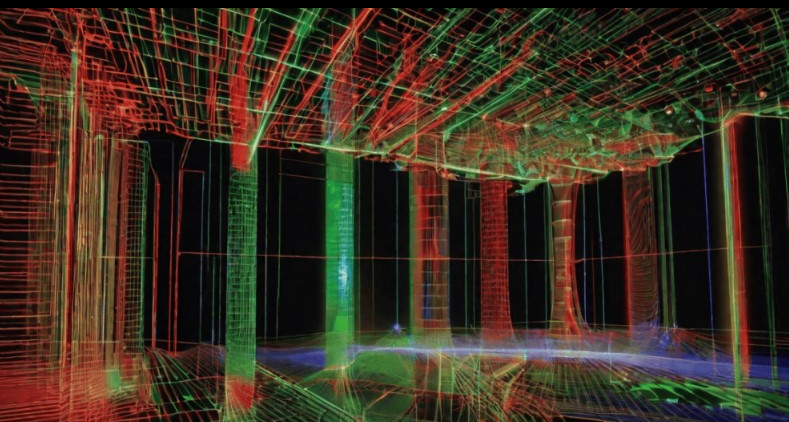

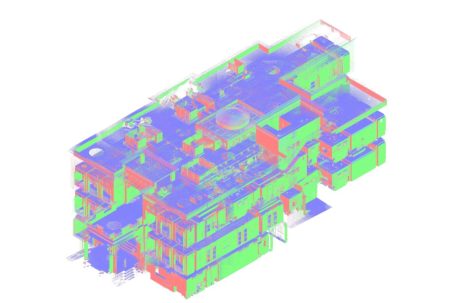

Eine Punktwolke ist eine hochdichte Sammlung räumlicher Messpunkte, die mittels 3D-Laserscanning erfasst werden. Jeder Punkt enthält exakte XYZ-Koordinaten und häufig zusätzliche Farbinformationen (RGB). Zusammen bilden diese Punkte eine dreidimensionale Darstellung realer Räume und technischer Systeme.
In TGA-Projekten werden Punktwolken eingesetzt zur Dokumentation von:
- Mechanischen Anlagen (HVAC, Kältemaschinen, Rohrleitungen)
- Kabeltrassen und Elektroinstallationen
- Sanitär- und Entwässerungsleitungen
- Deckenhohlräumen und verdeckten Installationen
- Schnittstellen zwischen Tragwerk und Gebäudetechnik für die TGA-Koordination BIM
Im Gegensatz zu manuellen Messungen erfasst 3D-Laserscanning für TGA innerhalb weniger Minuten Millionen von Messpunkten. Dadurch können Modelle auf Basis realer Geometrie und nicht auf Annahmen erstellt werden.
Warum erfordert die TGA-BIM-Modellierung Punktwolkendaten?
Eine der häufigsten Fragen lautet: Warum ist TGA-Modellierung ohne Laserscan riskant? Die Antwort liegt in Genauigkeit und Koordination.
Ohne Laserscanning:
- bleiben verdeckte Kollisionen unentdeckt
- werden Rohrgefälle falsch berechnet
- wird die Optimierung von Lüftungstrassen zur Schätzung
- basiert die Bestandsmodellierung auf veralteten Plänen
- steigt der Aufwand für Nacharbeiten auf der Baustelle
In komplexen Umgebungen – etwa Krankenhäusern, Industrieanlagen oder Sanierungsprojekten – können Maßbandmessungen unregelmäßige Geometrien oder beengte Installationsräume nicht zuverlässig erfassen.
Im Gegensatz dazu gewährleistet eine TGA-Modellierung aus Laserscan:
- exakte Modellanpassung an die reale Geometrie
- zuverlässige Überprüfung von Leitungsführungen
- verbesserte Kollisionsprüfung TGA auf Basis realer Daten
- Reduzierung von Planungsfehlern und Baustellenkonflikten
Eine präzise Bestandsaufnahme TGA bildet die Grundlage für belastbare Planungsentscheidungen.
Scan-to-BIM-Workflow für TGA-Systeme
Um den Prozess von Scan-to-BIM für TGA zu verstehen, muss der Workflow in klare Schritte unterteilt werden.
1. 3D-Laserscanning des Bestands
Der Prozess beginnt mit hochauflösendem terrestrischem 3D-Laserscanning. Mehrere Scanpositionen werden im gesamten Gebäude verteilt, um eine vollständige Abdeckung – einschließlich Technikräume und Zwischendecken – sicherzustellen.
Die resultierenden Rohdaten liefern millimetergenaue Informationen und bilden die Grundlage für die as-built-Modellierung der TGA.
2. Registrierung und Bereinigung der Punktwolke
Einzelne Scans werden durch Registrierung zu einem konsistenten Koordinatensystem zusammengeführt. Anschließend erfolgt die Bereinigung von Störpunkten und Rauschen.
Eine korrekte Registrierung ist entscheidend für die Maßhaltigkeit des finalen Modells sowie für die exakte räumliche Ausrichtung.

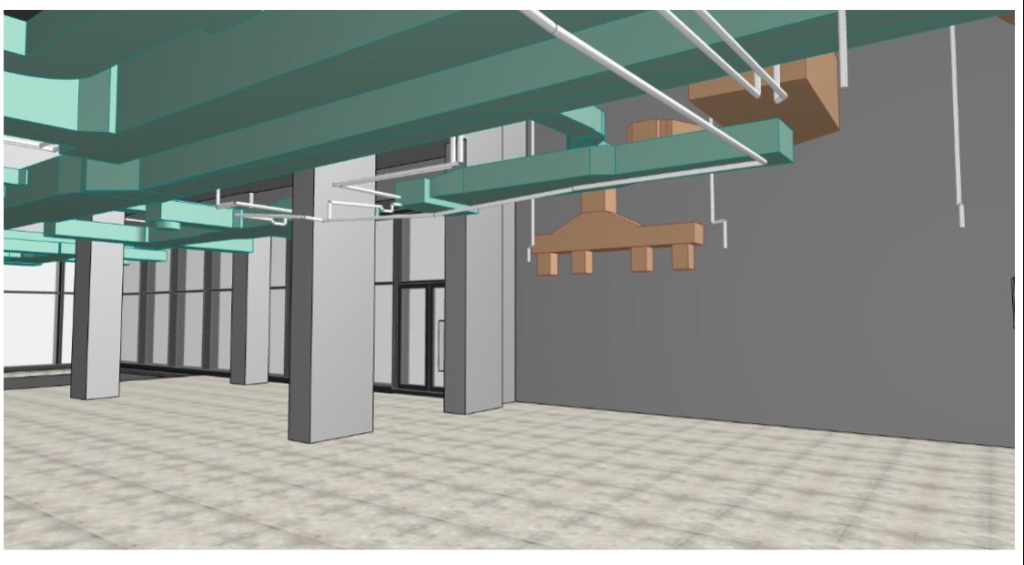

3. TGA-Modellierung im BIM-Umfeld
Nach der Datenaufbereitung beginnt die TGA-BIM-Modellierung aus Punktwolken.
Spezialisten modellieren im BIM-System:
- Lüftungskanäle
- Rohrleitungssysteme
- Kabeltrassen
- Technische Anlagen
Das Ergebnis ist ein strukturierter BIM-Bestand, der die reale Situation exakt widerspiegelt und als Grundlage für Planung, Koordination und Dokumentation dient.
4. Koordination und Kollisionsprüfung
Mit einem präzisen Modell können Projektteams folgende Prozesse durchführen:
- Kollisionsprüfung TGA auf Basis realer Geometrie
- Interdisziplinäre TGA-Koordination BIM
- Überprüfung von Durchdringungen und Abständen
- Validierung von Installationsfreiräumen
Ein strukturierter Workflow von Punktwolke zu BIM TGA reduziert kostspielige Konflikte auf der Baustelle erheblich.
Genauigkeit der TGA-Modellierung auf Basis von Punktwolken
Die Genauigkeit ist einer der größten Vorteile scanbasierter Modellierung.
| Messmethode | Typische Toleranz | Risikoniveau | Empfohlener Einsatz |
| Manuelle Messung | ±10–20 mm | Hoch | Einfache Räume |
| Tachymetrische Vermessung | ±5–10 mm | Mittel | Tragwerkslayout |
| Laserscan-basierte Modellierung | ±2–5 mm | Niedrig | Komplexe TGA-Systeme |
Wann ist Millimetergenauigkeit entscheidend?
Millimetergenaue Daten sind besonders wichtig bei:
- Anschluss neuer Systeme an bestehende Infrastruktur
- Kontrolle von Rohrgefällen
- Fertigung von vorgefertigten Komponenten
- Koordination dichter Installationszonen
- Aufbau eines digitalen Zwillings
Gerade in Retrofit-Projekten können geringfügige Abweichungen zu erheblichen Montageproblemen führen.
Einsatz von Punktwolken in Sanierungs- und Retrofit-Projekten
Sanierungsprojekte gehören zu den wichtigsten Anwendungsfällen für Punktwolke zu BIM TGA.
In Bestandsgebäuden fehlen häufig:
- aktuelle Bestandspläne
- vollständige TGA-Dokumentation
- verlässliche Maßangaben technischer Anlagen
Eine präzise Bestandsaufnahme TGA mittels 3D-Laserscanning ermöglicht eine fundierte Planung vor Beginn der Umbaumaßnahmen.
Vorteile von Scan-to-BIM für TGA in Modernisierungsprojekten:
- Reduzierung von Abbruchrisiken
- Exakte Abbildung bestehender Installationen
- Optimierung von Leitungsführungen
- Schnellere Abstimmungsprozesse
- Verbesserte Gewerke-Koordination
Zudem bildet die Punktwolkenanalyse für Gebäudetechnik die Grundlage für langfristiges Facility Management und digitale Zwillinge.
Herausforderungen der TGA-Modellierung ohne Punktwolke
Projekte ohne Laserscan-Daten stoßen häufig auf:
- falsch ausgerichtete Modelle
- wiederholte Vor-Ort-Termine
- Verzögerungen in der Fertigung
- unvollständige Kollisionsprüfungen
- fehlerhafte Annahmen über Deckenhohlräume
Historische Planunterlagen spiegeln den tatsächlichen Gebäudebestand oft nicht wider. Im Laufe der Jahre entstehen Abweichungen durch Umbauten und nicht dokumentierte Änderungen.
Die Nutzung von Punktwolken beseitigt diese Unsicherheiten und erhöht die Planungssicherheit erheblich.
Auswahl professioneller Scan-to-BIM-Dienstleistungen für TGA
Bei der Auswahl eines Partners für Scan-to-BIM für TGA sollten folgende Kriterien berücksichtigt werden:
- Erfahrung in der TGA-Modellierung aus Laserscan
- Nachweisbare Standards hinsichtlich Genauigkeit
- Strukturierte Workflows von Punktwolke zu BIM TGA
- Kompetenz in TGA-Koordination BIM
- Erfahrung mit Sanierungs- und Retrofit-Projekten
Ein spezialisierter Scan-to-BIM-Anbieter schließt die Lücke zwischen Rohdaten aus dem 3D-Laserscanning für TGA und einem koordinierten, prüffähigen BIM-Modell.
FAQ
Was bedeutet Punktwolke zu BIM TGA?
Punktwolke zu BIM TGA beschreibt den Prozess der Umwandlung von 3D-Laserscandaten in ein strukturiertes BIM-Modell der technischen Gebäudeausrüstung mit realitätsgetreuer Geometrie.
Wie genau ist die TGA-BIM-Modellierung aus Punktwolken?
Bei korrekter Registrierung können Genauigkeiten von ±2–5 mm erreicht werden. Diese Präzision ist ausreichend für Fertigung, Koordination und Integration in Bestandsstrukturen.
Ist Scan-to-BIM für TGA bei Sanierungen notwendig?
In Sanierungs- und Retrofit-Projekten ist Scan-to-BIM für TGA dringend empfohlen, da bestehende Planunterlagen häufig unvollständig oder veraltet sind
Verbessern Punktwolken die Kollisionsprüfung TGA?
Ja. Durch reale Geometriedaten wird die Kollisionsprüfung deutlich zuverlässiger, wodurch Konflikte bereits in der Planungsphase erkannt werden.
Welche Software wird für die TGA-Modellierung aus Laserscan verwendet?
Typischerweise kommen BIM-Plattformen wie Autodesk Revit, Navisworks oder vergleichbare Systeme zum Einsatz, die große Punktwolken verarbeiten und eine präzise TGA-Koordination BIM ermöglichen.
