TGA-Koordination im Bestand – Rolle von Punktwolken in der BIM-Planung

Die TGA-Koordination wird deutlich zuverlässiger, wenn Planungsteams mit realen Bestandsdaten statt mit Annahmen arbeiten. Besonders bei der Modernisierung von Bestandsgebäuden und Retrofit-Projekten hilft die Punktwolke im BIM, Unsicherheiten zu reduzieren, die Kollisionsprüfung TGA zu verbessern und kostspielige Konflikte auf der Baustelle zu vermeiden.
Moderne 3D-Laserscanning-Verfahren im Bauwesen erfassen Millionen von Messpunkten, die die tatsächliche Gebäudegeometrie abbilden. Werden diese Daten korrekt in digitale Gebäudemodelle integriert, stärken sie die Koordination technischer Gebäudeausrüstung, ohne sich auf veraltete Bestandspläne verlassen zu müssen.

Warum TGA-Koordination im Bestand komplex ist

Im Gegensatz zum Neubau entsprechen Bestandsgebäude selten vollständig den ursprünglichen Planunterlagen. Im Laufe der Jahre führen Umbauten, nachträgliche Installationen und Umverlegungen von Elektrosystemen zu Abweichungen zwischen Planung und Realität.

Typische Herausforderungen bei der HVAC-Planung im Bestand sind:

• Unbekannte Installationsdichte in Deckenbereichen
• Konstruktive Abweichungen von den Plänen
• Nachträglich verlegte Kabeltrassen
• Begrenzte Platzverhältnisse um bestehende Lüftungskanäle
• Unvollständige oder ungenaue Bestandsdokumentation

Bei der TGA-Koordination in Bestandsgebäuden können bereits geringe Maßabweichungen zu erheblichen Problemen bei der Leitungsführung und Installation führen.

Ohne präzise Bestandsaufnahme mittels Laserscanning steigt das Risiko von Planungs- und Ausführungsfehlern erheblich.

Typische Konflikte zwischen Lüftung und Elektrosystemen

Konflikte zwischen Lüftungs- und Elektrosystemen gehören zu den häufigsten Problemen bei Modernisierung von Bestandsgebäuden.

Typische Beispiele sind:

• Lüftungskanäle kollidieren mit Kabeltrassen
• Leitungen verlaufen durch notwendige Wartungsbereiche
• Elektroverteiler blockieren den Zugang zu Lüftungsanlagen
• Unzureichende vertikale Freiräume für große Kanäle
• Überschneidungen zwischen Sprinkler-, Lüftungs- und Elektroleitungen

Zweidimensionale Planunterlagen zeigen diese Konflikte oft nicht ausreichend. Selbst in BIM-Modellen kann die Kollisionsprüfung zwischen Lüftung und Elektro fehlerhaft sein, wenn sie auf ungenauen Bestandsdaten basiert.

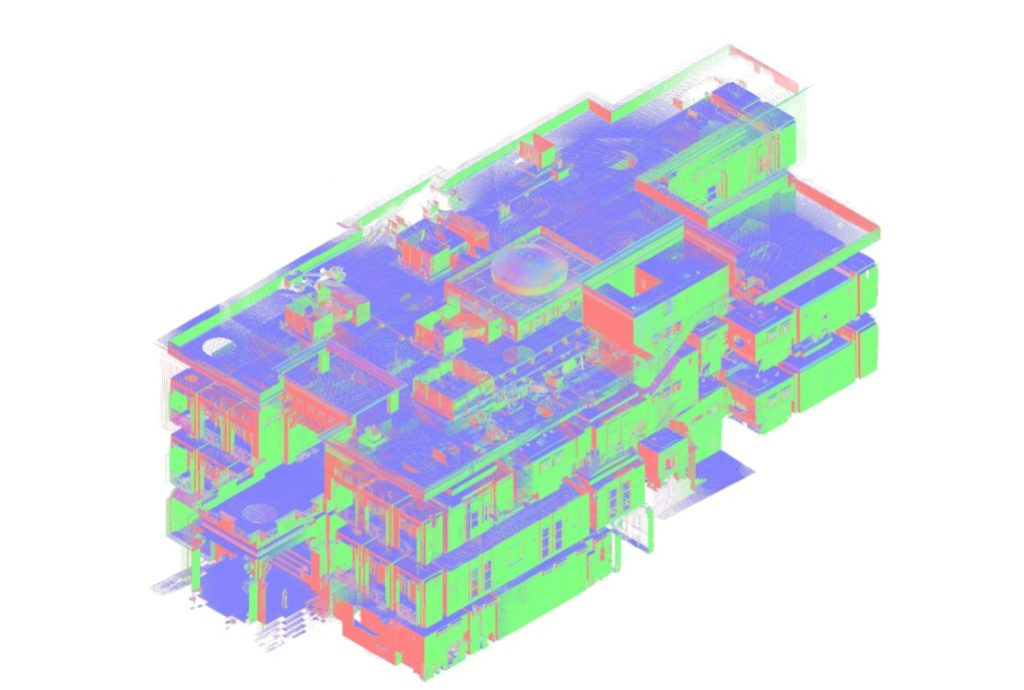

Punktwolke als Grundlage für BIM-Koordination

In solchen Projekten ist eine verlässliche Verifizierung der bestehenden Bedingungen entscheidend. Ohne präzise Bestandsdokumentation können Konflikte zwischen Lüftung, Elektroinstallationen und Tragstruktur erst auf der Baustelle sichtbar werden.

Nach erfolgreicher Registrierung dient die Punktwolke im BIM als geometrische Referenz. Planer können:

• Bestehende Lüftungstrassen überprüfen
• Deckenhöhen und Trägerlagen validieren
• Konstruktive Abweichungen erkennen
• Tatsächliche Abstände messen
• Die Kollisionsprüfung TGA deutlich verbessern

So wird deutlich, wie eine Punktwolke für HVAC-Planung und Elektrosysteme die Planungsqualität erhöht. Statt mit Annahmen zu arbeiten, erfolgt die Koordination technischer Gebäudeausrüstung auf Basis realer Geometrie.

Dieser Ansatz verbessert maßgeblich die TGA-Koordination in komplexen Bestandsprojekten.

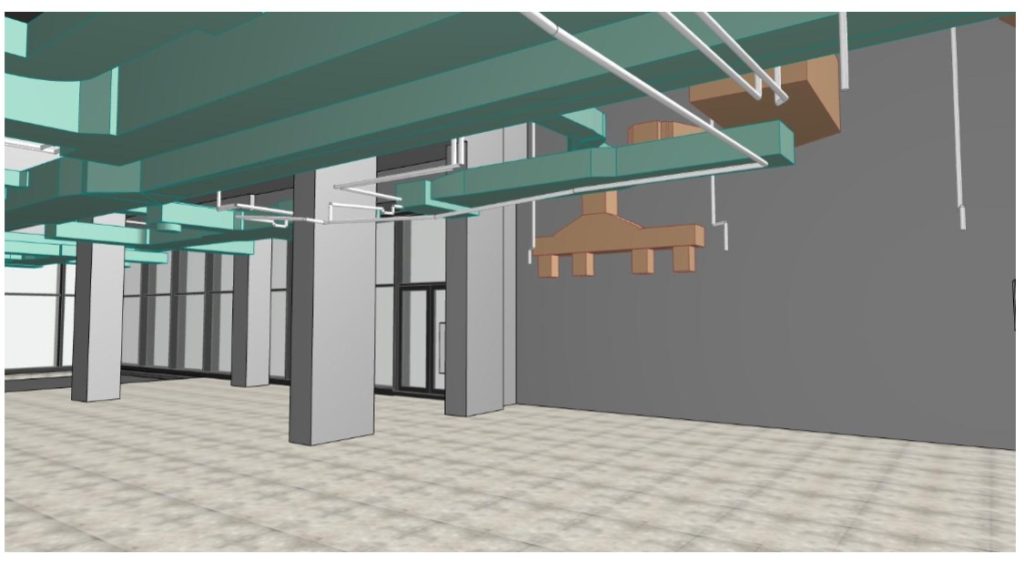

Kollisionsprüfung und Leitungsführung im Modell

Auch für Elektrosysteme im Bestand bietet die Punktwolke entscheidende Vorteile. Bei der Leitungsführung durch beengte Installationsräume können bereits kleine Ungenauigkeiten zu Montageproblemen führen.

Die Integration einer Punktwolke im BIM ermöglicht:

• Validierung von Trassen vor der Fertigung
• Überprüfung von Gerätepositionen an realen Wandflächen
• Kontrolle von Durchgangs- und Wartungsfreiräumen
• Abstimmung von Elektro- und Lüftungssystemen
• Vermeidung von Konflikten mit bestehenden Installationen

Die Kollisionsprüfung TGA wird dadurch von einer theoretischen zu einer realitätsbasierten Analyse – besonders wichtig, wenn mehrere Gewerke begrenzte Installationsräume teilen.

Modernisierung und Retrofit-Projekte im Bestand

Nacharbeiten zählen zu den größten Kostenfaktoren bei Modernisierungsprojekten.

Der Einsatz von Laserscanning im Bauwesen reduziert dieses Risiko durch:

• Weniger Änderungsaufträge
• Geringere Anpassungen auf der Baustelle
• Präzisere Vorfertigung
• Bessere Passgenauigkeit großer HVAC-Komponenten
• Effizientere gewerkeübergreifende Abstimmung

Gerade bei TGA-Koordination in Bestandsgebäuden senkt eine verifizierte Geometrie die Projektrisiken erheblich.

Bedeutung präziser Bestandsdokumentation

In bestimmten Projekten ist es zu riskant, sich ausschließlich auf alte Pläne zu verlassen:

• Krankenhausmodernisierungen
• Rechenzentren
• Industrieanlagen
• Hochhausumbauten
• Komplexe Technikzentralen

In solchen Fällen ist eine präzise Bestandsdokumentation unverzichtbar.

Nur mit verlässlichen Bestandsdaten lassen sich digitale Gebäudemodelle erstellen, die eine sichere Koordination technischer Gebäudeausrüstung ermöglichen.

Wann Laserscanning im Bauwesen unverzichtbar ist

Eine erfolgreiche TGA-Koordination erfordert mehr als nur Rohdaten. Entscheidend ist die fachgerechte Verarbeitung, Registrierung und Integration in strukturierte BIM-Prozesse.

Laserscanning im Bauwesen ist besonders sinnvoll, wenn:

• Projekte im Bestand durchgeführt werden
• Hohe Installationsdichte vorliegt
• Modernisierung von Bestandsgebäuden geplant ist
• Eine exakte Kollisionsprüfung TGA erforderlich ist

Richtig eingesetzt wird die Punktwolke im BIM zur Grundlage fundierter Planungsentscheidungen.

Bei komplexen Modernisierungsprojekten bildet präzise räumliche Information das Fundament einer effizienten TGA-Koordination – sie verwandelt Unsicherheit in einen kontrollierten, datenbasierten Planungsprozess.
