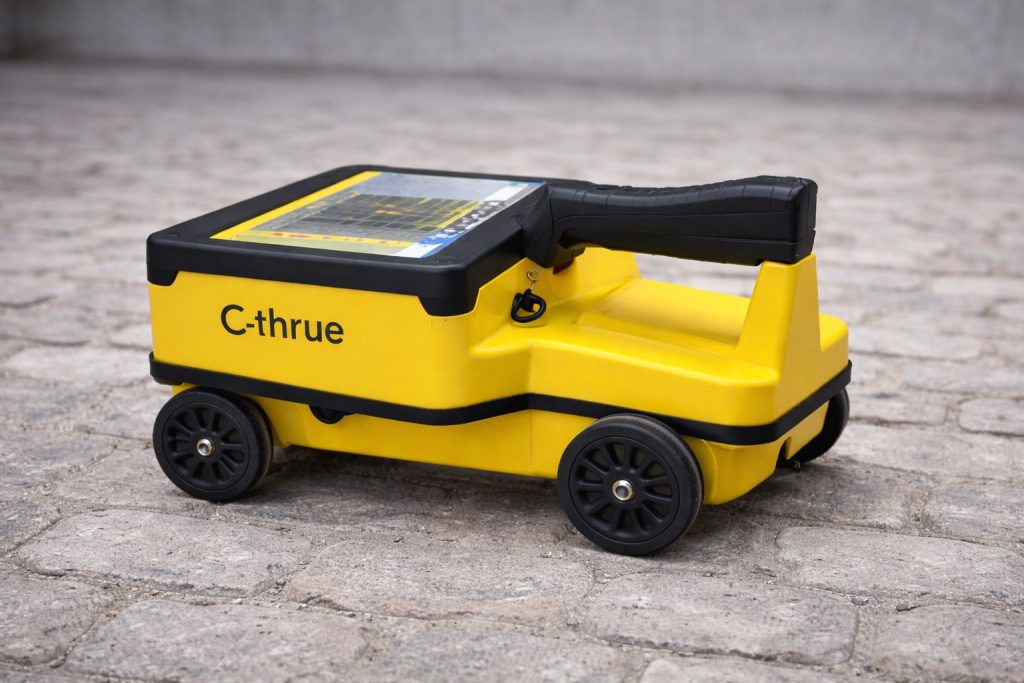

Was ist Bodenradar (GPR Messung)?
Bodenradar, auch als GPR Messung (Ground Penetrating Radar) bezeichnet, ist ein zerstörungsfreies Untersuchungsverfahren zur Analyse von Betonbauteilen und Untergrundstrukturen. Die Technologie ermöglicht es, verborgene Elemente unter der Oberfläche zu erkennen, ohne zu bohren, zu schneiden oder Material zu öffnen.
Im Bauwesen wird Bodenradar eingesetzt, um Risiken vor Eingriffen in Konstruktionen oder vor Erdarbeiten zu minimieren. Besonders bei Bestandsgebäuden und nicht dokumentierter Infrastruktur liefert die Methode wertvolle Informationen.
Was ist eine GPR Messung?
Eine GPR Messung basiert auf hochfrequenten elektromagnetischen Impulsen. Die Radarantenne sendet ein Signal in das Material oder den Boden. Trifft die Welle auf eine Veränderung – beispielsweise Stahl, Hohlräume oder Leitungen – wird ein Teil des Signals reflektiert.
Die Analyse der reflektierten Signale ermöglicht die Bestimmung von:
- Lage von Bewehrung im Beton
- unterirdischen Leitungen
- Schichtgrenzen im Baugrund
- Hohlräumen oder Anomalien
Eine Übersicht der technischen Anwendung im Bau finden Sie unter Bodenradar und GPR Messungen.

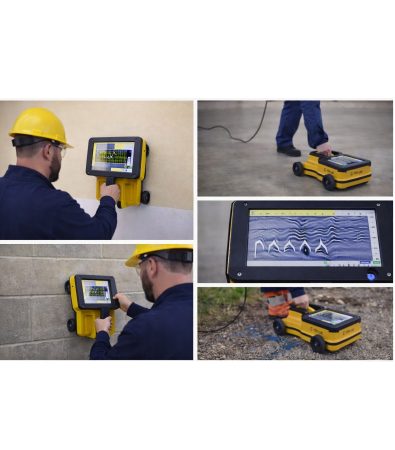

Wie funktioniert Bodenradar?
Der Ablauf einer Bodenradar Untersuchung besteht aus drei Schritten:
- Aussendung elektromagnetischer Impulse
- Reflexion an Materialgrenzen
- Darstellung als Radarprofil zur Auswertung
Die Interpretation erfordert Fachwissen, da Materialart, Feuchtigkeit und Eindringtiefe die Signalcharakteristik beeinflussen.
Bodenradar im Beton
Im Beton wird Bodenradar häufig vor Bohr- oder Schneidarbeiten eingesetzt. Typische Anwendungen sind:
- Bewehrung orten
- Spannkabel lokalisieren
- Bauteildicke bestimmen
- Leitungen im Beton erkennen
Diese spezialisierte Anwendung wird im Bereich Betonscan und Bewehrung orten detailliert beschrieben.
Eine präzise Untersuchung vor Eingriffen schützt die Tragstruktur und reduziert Nacharbeiten.
Bodenradar zur Leitungsortung im Boden
Neben Beton ist die Technologie auch für die Ortung unterirdischer Infrastruktur relevant.
Mit Bodenradar lassen sich erkennen:
- Stromkabel
- Wasserleitungen
- Gasleitungen
- Telekommunikationsleitungen
Die professionelle Anwendung wird unter Leitungssuche und Leitungsortung beschrieben.
Gerade vor Aushubarbeiten ist die Untersuchung entscheidend, um Schäden und Baustopps zu vermeiden.
Wie tief reicht Bodenradar?
Die Eindringtiefe einer Bodenradar Messung hängt von mehreren Faktoren ab:
- Materialart (Beton oder Boden)
- Feuchtigkeitsgehalt
- Antennenfrequenz
- Größe des Zielobjekts
Im Beton liegt die typische Untersuchungstiefe im Bereich der Bauteildicke. Im Baugrund kann die Reichweite je nach Bodenart variieren.
Wie genau ist eine GPR Untersuchung?
Die Genauigkeit wird beeinflusst durch:
- Baustellenbedingungen
- Materialstruktur
- Erfahrung bei der Datenauswertung
Eine fachgerecht durchgeführte GPR Messung liefert zuverlässige Informationen über Lage und Tiefe von Objekten. Dennoch handelt es sich um interpretative Messdaten, nicht um direkte Sichtprüfung.
Bodenradar vs. Röntgen im Beton
Häufig wird Bodenradar mit der Röntgenprüfung verglichen.
| Kriterium | Bodenradar | Röntgen |
|---|---|---|
| Ionisierende Strahlung | Nein | Ja |
| Einsatz in genutzten Gebäuden | Möglich | Eingeschränkt |
| Genehmigungen erforderlich | Nein | Häufig ja |
| Geschwindigkeit | Hoch | Niedriger |
| Untersuchung von Boden möglich | Ja | Nein |
Ein detaillierter Vergleich findet sich im Fachartikel GPR vs. Röntgen im Beton.
Grenzen der Bodenradar Technologie
Trotz vieler Vorteile gibt es technische Grenzen:
- eingeschränkte Leistung in stark leitfähigen Böden
- reduzierte Eindringtiefe bei sehr dichtem Beton
- Abhängigkeit von fachlicher Interpretation
Die Methode sollte daher projektbezogen bewertet werden.
Wann ist Bodenradar sinnvoll?
Eine Bodenradar Untersuchung ist besonders geeignet, wenn:
- eine zerstörungsfreie Prüfung erforderlich ist
- Bestandspläne unvollständig sind
- Bohr- oder Erdarbeiten vorbereitet werden
- strukturelle Risiken minimiert werden sollen
Praxisnahe Anwendungen werden im Bereich GPR Kosten und Projektplanung weiter erläutert.
FAQ – Bodenradar einfach erklärt
Was ist der Unterschied zwischen Bodenradar und GPR?
Beide Begriffe beschreiben dieselbe Technologie. GPR ist die internationale Bezeichnung.
Ist Bodenradar sicher?
Ja. Es werden keine ionisierenden Strahlen verwendet.
Kann Bodenradar Leitungen im Boden erkennen?
Ja, unterirdische Leitungen und Infrastruktur können lokalisiert werden.
Wie tief kann Bodenradar messen?
Die Tiefe hängt von Material und Bodenbeschaffenheit ab.
Ersetzt Bodenradar eine statische Berechnung?
Nein. Es ergänzt bestehende Unterlagen durch reale Messdaten.
