Wie funktioniert die Registrierung von Punktwolken
Zu verstehen, wie funktioniert die Registrierung von Punktwolken, ist grundlegend für Fachleute im Bereich 3D-Laserscanning , Scan-to-BIM, Bestandsdokumentation und digitale Bauprozesse. Ohne präzise Punktwolkenregistrierung können selbst hochauflösende Laserscans keinen zuverlässigen räumlichen Datensatz bilden.
Dieser Artikel erläutert den Prozess der Punktwolkenregistrierung, verschiedene Methoden der Scan-Registrierung, die Kontrolle der Registrierungsgenauigkeit sowie typische Registrierungsfehler in Punktwolken – aus ingenieurtechnischer Perspektive.
Was ist die Punktwolkenregistrierung?

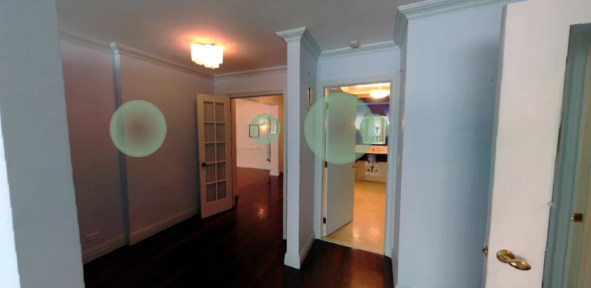

Die Punktwolkenregistrierung ist der Prozess der Zusammenführung mehrerer 3D-Scans in ein gemeinsames Koordinatensystem. Beim Laserscanning erfasst jede Scannerposition einen Teilbereich der Umgebung. Diese Datensätze müssen durch präzise Ausrichtung von Punktwolken kombiniert werden, um ein konsistentes 3D-Modell zu erzeugen.
Vereinfacht dargestellt:
Laserscanning erzeugt mehrere Datensätze → die Registrierung von Laserscans richtet sie aus → es entsteht ein einheitliches digitales Abbild der Realität.
Der Prozess wird auch bezeichnet als:
- Ausrichtung von Punktwolken
- Registrierung von Laserscans
- Mehrscan-Ausrichtung
- Zusammenführung mehrerer 3D-Scans
Ohne korrekte Registrierung treten Fehlregistrierung von Scans, geometrische Verzerrungen und Inkonsistenzen auf.
Warum ist die Registrierung erforderlich?
Jeder Laserscan besitzt sein eigenes lokales Koordinatensystem. Bei der Erfassung eines Gebäudes oder einer Industrieanlage entstehen oft Dutzende oder Hunderte von Scans.
Die Registrierung ist erforderlich, um:
- alle Scans in ein Referenzsystem zu integrieren
- Scan-Drift zu eliminieren
- Fehlregistrierung von Scans zu kontrollieren
- präzise Messungen zu ermöglichen
- eine hohe Registrierungsgenauigkeit im Scan-to-BIM-Prozess sicherzustellen
Ist die Scan-Überlappung unzureichend oder schlecht verteilt, summieren sich Fehler und führen zu globalen Verzerrungen.

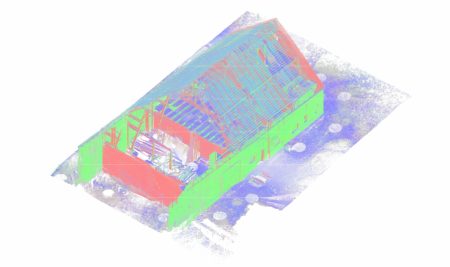

Überblick über den Prozess der Punktwolkenregistrierung
Der typische Prozess der Punktwolkenregistrierung umfasst:
- Planung der Scanpositionen
- Sicherstellung ausreichender Scan-Überlappung
- Auswahl geeigneter Punktwolken-Ausrichtungsverfahren
- Durchführung der Registrierung
- Restfehleranalyse
- Validierung der Registrierungsgenauigkeit
Typischer Workflow der Scan-Registrierung
| Schritt | Beschreibung | Risiko bei Vernachlässigung |
| Scanplanung | Definition der Positionen und Scan-Überlappung | Instabile Ausrichtung |
| Datenerfassung | Platzierung von Referenzzielen im Laserscanning oder Nutzung klarer Geometrien | Schwache Kontrolle |
| Lokale Registrierung | Erste Ausrichtung benachbarter Scans | Lokale Fehlregistrierung |
| Globale Registrierung | Netzwerktopologie-Optimierung | Scan-Drift |
| Restfehleranalyse | Bewertung von Registrierungsfehlern in Punktwolken | Unentdeckte Verzerrungen |
| Endvalidierung | Überprüfung der Registrierungsgenauigkeit | BIM-Modellierungsfehler |
Die korrekte Durchführung dieses Workflows beeinflusst direkt die Registrierungsgenauigkeit.
Methoden der Scan-Registrierung
In der Praxis werden drei Hauptansätze verwendet.
1. Zielbasierte Registrierung
Die zielbasierte Registrierung verwendet physische Referenzziele im Laserscanning.
Beispiele:
- Kugelziele
- Schachbrettmarken
- Vermessungspunkte
- Referenzziele im Laserscanning
Die Software erkennt Kontrollpunkte für Scan-Registrierung und berechnet Transformationsparameter.
Vorteile:
- Hohe geometrische Stabilität
- Geeignet für große Projekte
- Kontrollierte Fehlerverteilung
Risiken:
- Zusätzlicher Installationsaufwand
- Zeitintensiv
- Empfindlich gegenüber Messfehlern
Diese Methode minimiert Registrierungsfehler in Punktwolken bei fachgerechter Anwendung.
2. Cloud-to-Cloud-Registrierung
Die Cloud-to-Cloud-Registrierung basiert auf geometrischer Überlappung ohne physische Ziele.
Sie nutzt Algorithmen wie den:
- ICP-Algorithmus Punktwolkenregistrierung (Iterative Closest Point)
Der ICP-Algorithmus minimiert iterativ Abstände zwischen überlappenden Bereichen.
Voraussetzungen:
- Ausreichende Scan-Überlappung
- Stabile geometrische Strukturen
- Gute Oberflächencharakteristik
Risiken:
- Erhöhte Scan-Ausrichtungsfehler
- Höhere Wahrscheinlichkeit von Scan-Drift
- Probleme bei repetitiver Geometrie
Diese Methode ist effizient, erfordert jedoch sorgfältige Qualitätskontrolle.
3. Hybrid-Registrierung
Die Hybridmethode kombiniert:
- zielbasierte Registrierung
- Cloud-to-Cloud-Registrierung
Sie bietet hohe Stabilität und Automatisierung und wird häufig in komplexen Scan-to-BIM-Projekten eingesetzt.
Globale vs. lokale Registrierung
Das Verständnis von globale vs. lokale Registrierung ist entscheidend.
| Typ | Beschreibung | Risiko |
| Lokale Registrierung | Ausrichtung benachbarter Scans | Kumulativer Drift |
| Globale Registrierung | Gesamtnetz-Optimierung | Hohe Anforderungen an Referenzstruktur |
Wird nur lokal registriert, kann sich Scan-Drift über große Distanzen akkumulieren.
Die globale Registrierung verteilt Restfehler gleichmäßig über das gesamte Datennetz.
Registrierungsgenauigkeit und Fehlerkontrolle
Die Registrierungsgenauigkeit bestimmt, ob die Daten geeignet sind für:
- Technische Dokumentation
- Tragwerksanalyse
- MEP-Koordination
- Fertigungsplanung
Wichtige Kennwerte:
- RMS-Fehler
- Restfehleranalyse
- Abweichung der Kontrollpunkte

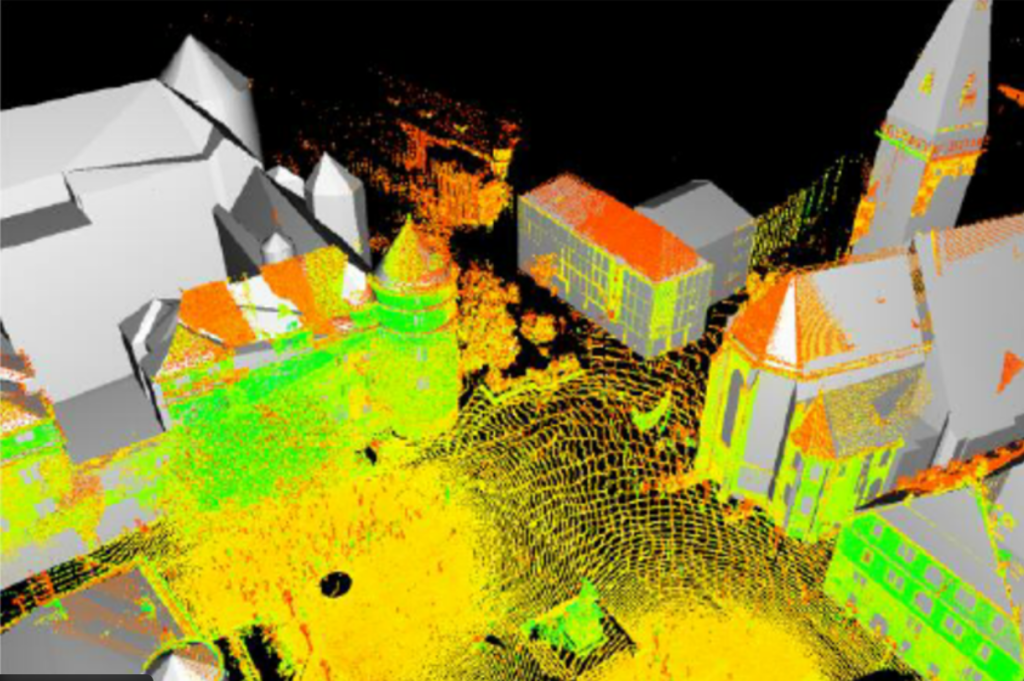

- Punktwolken-Abweichungsanalysen
Häufige Ursachen von Registrierungsfehlern in Punktwolken
- Unzureichende Scan-Überlappung
- Schwache Geometrie
- Falsch verteilte Kontrollpunkte für Scan-Registrierung
- Große Scanentfernungen
- Bewegte Objekte während der Erfassung
Diese führen zu:
- Scan-Ausrichtungsfehlern
- Fehlregistrierung von Scans
- Verzerrungen in langen Fluren
- Vertikalen Abweichungen in mehrgeschossigen Gebäuden
Vergleich der Registrierungsverfahren
| Kriterium | Zielbasiert | Cloud-to-Cloud | Hybrid |
| Einrichtungsaufwand | Hoch | Niedrig | Mittel |
| Stabilität der Registrierungsgenauigkeit | Hoch | Mittel | Hoch |
| Kontrollpunkte | Erforderlich | Nicht erforderlich | Teilweise |
| Risiko von Scan-Drift | Niedrig | Höher | Niedrig |
| Große Projekte | Geeignet | Risikobehaftet | Geeignet |
Registrierung im Scan-to-BIM-Prozess
Im Scan-to-BIM-Kontext beeinflusst die Registrierung von Laserscans unmittelbar die Modellierungsqualität.
Fehlerhafte Ausrichtung führt zu:
- Ungenauer Wandstärke
- Versatz von MEP-Systemen
- Höhenabweichungen bei Decken
- Geometrischen Strukturfehlern
Daher muss die Registrierungsgenauigkeit im Scan-to-BIM-Prozess projektspezifische Toleranzen erfüllen (z. B. 3–5 mm bei architektonischer Bestandsmodellierung).
Eine präzise Mehrscan-Ausrichtung gewährleistet geometrische Zuverlässigkeit und koordinationssichere BIM-Modelle.
Häufige Fehler bei der Registrierung
Oft unterschätzt werden:
- Bedeutung der Scan-Überlappung
- Durchführung einer vollständigen Restfehleranalyse
- Kontrolle von Scan-Drift
- Validierung der globalen Registrierung
Werden diese Aspekte vernachlässigt, entstehen verdeckte geometrische Verzerrungen, die erst im BIM-Modell sichtbar werden.
Ingenieurtechnische Schlussbetrachtung
Zu verstehen, wie funktioniert die Registrierung von Punktwolken, ist kein rein softwaretechnisches Thema, sondern ein Prozess der geometrischen Kontrolle.
Eine präzise Punktwolkenregistrierung erfordert:
- Sorgfältige Planung
- Kontrollierte Scan-Überlappung
- Auswahl geeigneter Punktwolken-Ausrichtungsverfahren
- Überprüfung der Registrierungsgenauigkeit
- Technische Restfehleranalyse
Ohne strukturierte Qualitätskontrolle liefern selbst hochauflösende Laserscans keine belastbaren Ingenieurdaten.
FAQ – Bodenradar einfach erklärt
Was ist Punktwolkenregistrierung?
Die Ausrichtung und Zusammenführung mehrerer 3D-Scans in ein gemeinsames Koordinatensystem.
Wie funktioniert die Cloud-to-Cloud-Registrierung?
Sie nutzt geometrische Überlappung und Verfahren wie den ICP-Algorithmus Punktwolkenregistrierung zur Minimierung von Abweichungen.
Was ist der Unterschied zwischen zielbasierter Registrierung und Cloud-to-Cloud-Registrierung?
Die zielbasierte Registrierung verwendet Referenzziele im Laserscanning, während Cloud-to-Cloud auf Geometrie basiert.
Was verursacht Registrierungsfehler in Punktwolken?
Unzureichende Scan-Überlappung, Scan-Drift, falsche Kontrollpunkte oder fehlende Restfehleranalyse.
Warum ist Registrierungsgenauigkeit im Scan-to-BIM-Prozess wichtig?
Sie beeinflusst direkt Modellpräzision, Maßhaltigkeit und Koordinationsqualität im BIM-Modell.
