Wie Laserscanning Baurisiken reduziert
Bauprojekte scheitern selten an der planerischen Intention. Sie scheitern an Abweichungen zwischen Planung und Ausführung.
Abweichungen werden häufig erst auf der Baustelle erkannt. Veraltete Pläne, ungenaue Bestandspläne, fehlende Bestandsdaten, nicht dokumentierte Umbauten, unebene Decken oder verschobene Achsen führen zu Kosten- und Terminüberschreitungen. Zu diesem Zeitpunkt sind Korrekturen technisch aufwendig, organisatorisch störend und häufig vertragsrelevant.
Zu verstehen, wie Laserscanning Baurisiken reduziert, bedeutet ein zentrales Prinzip zu betrachten.
Laserscanning verschiebt die Risikodetektion Laserscanning verschiebt die Risikodetektion in die frühe Planungsphase. Durch Vor-Ort-Verifizierung mit 3D-Laserscanning im Bauprojekt werden Annahmen durch verifizierte Geometrie ersetzt.
Damit entsteht die Grundlage für die Risikominimierung im Bauwesen durch Laserscanning sowie für ein strukturiertes Laserscanning im Risikomanagement im Bauwesen.
Kategorien von Baurisiken
Eine wirksame Risikominimierung im Bauprojekt erfordert die systematische Betrachtung der Risikotypen.
Geometrische Risiken
- Abweichungen zwischen Planung und Ausführung
- Unebene Deckenflächen
- Achsverschiebungen von Tragwerk oder Schächten
- Falsche Höhenlagen
- Überschreitung zulässiger Toleranzen
Ohne Vor-Ort-Verifizierung wird Geometrie angenommen statt gemessen.
Koordinationsrisiken
- Kollisionen zwischen TGA-Gewerken (MEP clashes)
- Schachtfehlstellungen
- Konflikte im Deckenhohlraum
- Interferenzen zwischen Tragwerk und Leitungsführung
Traditionelle Koordination basiert auf idealisierten Planungsmodellen.
Die Kollisionserkennung vor Baubeginn mithilfe von Punktwolken integriert reale Geometrie in den Koordinationsprozess.
Finanzielle Risiken
- Change Orders
- Materialverschwendung
- Nacharbeitskosten
- Budgetüberschreitungen
Die Reduzierung von Nacharbeiten ist direkt abhängig von früher geometrischer Validierung.
Terminrisiken
- Montageverzögerungen
- Umplanung während der Ausführung
- Stillstände in laufenden Betriebsgebäuden
Spät erkannte geometrische Konflikte führen zu Kettenreaktionen im Bauablauf.
Vertragliche Risiken
- Ansprüche aufgrund von Dokumentationsabweichungen
- Verantwortungsstreitigkeiten
- Diskrepanzen zwischen As-built-Verifikation und Vertragsplänen
Ungenaue Bestandspläne erschweren eine klare Haftungszuordnung.
Mechanismus der Risikoreduzierung
Die Wirksamkeit von Laserscanning im Risikomanagement im Bauwesen beruht auf klar definierten technischen Prozessen.
Ohne Scan → Annahmen.
Mit Scan → verifizierte Geometrie.
Vor-Ort-Verifizierung

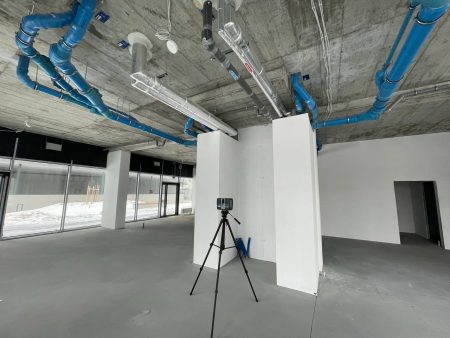

Laserscanning ermöglicht die vollständige Erfassung des Ist-Zustands.
Abweichungen zwischen Planung und Ausführung werden vor Beginn der Ausführungsplanung sichtbar.
Dies bildet die Basis für datenbasierte Entscheidungen.
Toleranzkontrolle im Bauwesen
Laserscanning erlaubt:
- Messung der Deckenebenheit
- Kontrolle von Achsabweichungen
- Analyse von Toleranzüberschreitungen
Eine systematische Toleranzprüfung reduziert spätere Montagekonflikte.
Frühe Kollisionsprüfung
Konventionelle Kollisionsprüfungen vergleichen Planungsmodelle miteinander.
Die Kollisionserkennung vor Baubeginn mithilfe von Punktwolken vergleicht Planung mit Realität.
Dadurch wird die Risikominimierung im Bauprojekt konkret messbar.
Scan-to-BIM und datenbasierte Koordination
Scan-to-BIM-Prozesse ermöglichen:
- As-built-Verifikation
- Validierung von Installationszonen
- Präzise Massenermittlung
Die Genauigkeit von Punktwolken ist dabei entscheidend.
Fehlerhafte Registrierung kann selbst Risikopotenzial erzeugen, wenn sie nicht kontrolliert wird.
Praktische Szenarien

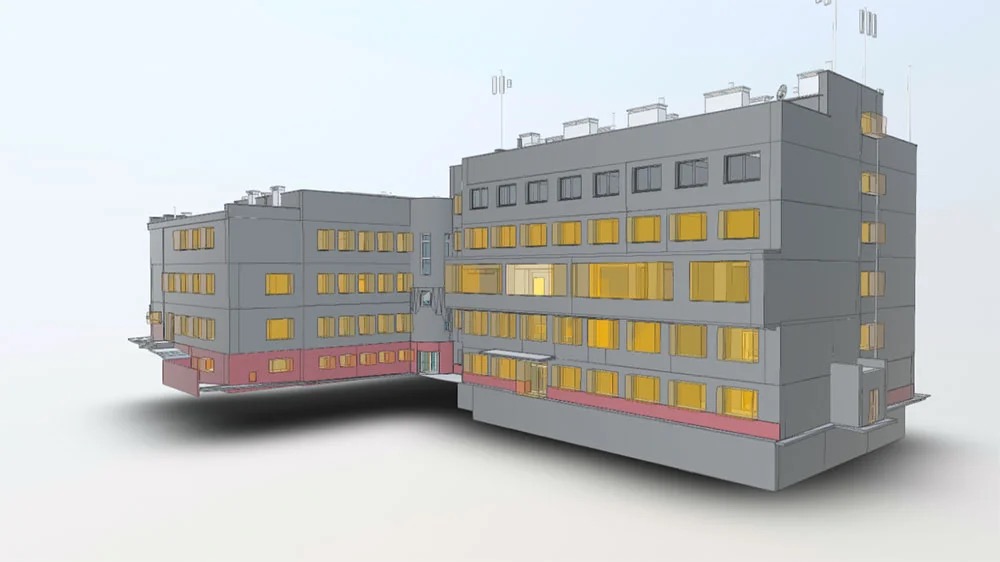

Reales Projektbeispiel: Krankenhausmodernisierung
Bei der Modernisierung eines sechsgeschossigen, im Betrieb befindlichen Krankenhauses verfügte der Auftraggeber über keine verlässlichen Bestandspläne; zudem hatten sich über Jahre hinweg nicht dokumentierte Änderungen angesammelt.
Durch vollständiges 3D-Laserscanning (Genauigkeit 3–5 mm) sowie BIM-Modellierung auf LOD350-Niveau wurden die Tragwerksgeometrie, die Geschosshöhen der Decken sowie sichtbare TGA-Systeme vor Beginn der Sanierungsplanung verifiziert.
Ergebnis:
Die frühzeitige geometrische Validierung eliminierte Installationskonflikte, reduzierte das Risiko von Nachträgen (Change Orders) und ermöglichte eine Sanierungsplanung auf Basis verifizierter Daten statt auf Annahmen.
→ Vollständige Fallstudie zur Krankenhausmodernisierung ansehen

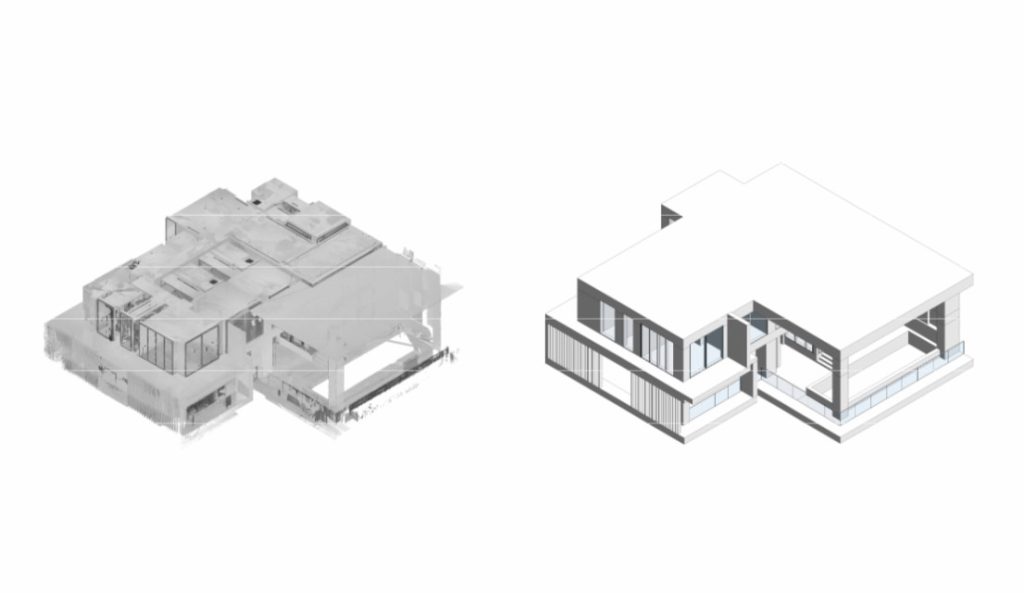

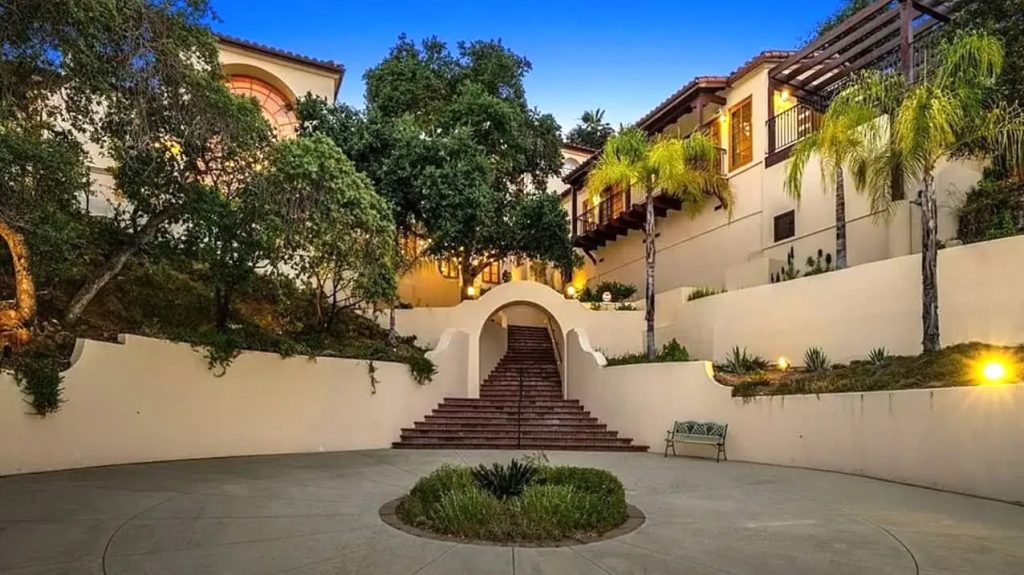

Projektbeispiel: Sanierung einer Luxusvilla – Risikominimierung durch 3D-Laserscanning
Bei der Sanierung einer 935 m² großen Luxusvilla führten veraltete Bestandsunterlagen sowie eine hohe planerische Komplexität zu erheblichen geometrischen und koordinativen Risiken.
Durch vollständiges 3D-Laserscanning und Scan-to-BIM-Modellierung konnte das Projektteam:
- die tatsächliche Geometrie vor der Neuplanung verifizieren
- Maßannahmen eliminieren
- Kollisionen zwischen architektonischen und technischen Systemen vermeiden
- Umplanungen und baubegleitende Nachträge reduzieren
Die millimetergenaue Erfassung stellte sicher, dass die Innenraumumgestaltung, Infrastrukturmodernisierung und Systemintegration auf verifizierten Bestandsdaten und nicht ausschließlich auf Zeichnungen basierten.
→ Vollständige Projekt-Fallstudie ansehen
Projektbeispiel: Risikominimierung bei der denkmalgerechten Sanierung
Ein viergeschossiges historisches Gebäude in kritischem statischem Zustand konnte nicht sicher betreten werden.
Ohne Laserscanning → hohes Einsturzrisiko, Rekonstruktionsfehler, dokumentationsbedingte Streitigkeiten.
Mit Laserscanning → verifizierte Geometrie, sichere Planungsgrundlage und Einhaltung denkmalrechtlicher Anforderungen.
Das Laserscanning verlagerte strukturelle und rechtliche Risiken von der Ausführungsphase in die Planungsphase.
→ Vollständige Projektdetails ansehen
Vergleichstabelle
| Risikotyp | Ohne Laserscanning | Mit Laserscanning |
| Geometriefehler | Auf der Baustelle erkannt | Vor Planung erkannt |
| Kollisionen | Während Montage | In Koordination |
| Kostenüberschreitung | Reaktiv | Präventiv |
| Terminverzug | Späte Korrektur | Frühzeitige Steuerung |
| Dokumentationskonflikte | Basierend auf veralteten Plänen | Basierend auf verifizierten As-built-Daten |
Workflow der Risikominimierung
- Objekterfassung vor Ort
- Registrierung der Punktwolke
- Validierung der Genauigkeit von Punktwolken
- Scan-to-BIM-Modellierung
- Interdisziplinäre Koordination
- Planungsfreigabe (Design Freeze)
Jeder Schritt unterstützt die strukturierte Risikominimierung im Bauwesen durch Laserscanning.
Die Genauigkeit von Punktwolken sowie die Kontrolle von Registrierungsfehlern sind entscheidend für belastbare technische Entscheidungen.
Fazit
Laserscanning eliminiert Risiken nicht. Es macht sie früh sichtbar und steuerbar. Anstatt Abweichungen während der Montage zu entdecken, werden sie in der Planungsphase identifiziert. Anstatt auf Konflikte zu reagieren, können Projektteams präventiv handeln. Genau darin liegt die Risikominimierung im Bauwesen durch Laserscanning: Risiken werden messbar, überprüfbar und frühzeitig kontrollierbar – noch bevor sie sich auf Kosten, Termine oder Vertragsbeziehungen auswirken.
FAQ
Wie reduziert Laserscanning Baurisiken konkret?
Laserscanning ersetzt Annahmen durch verifizierte Geometrie. Abweichungen zwischen Planung und Ausführung werden vor Beginn der Bauarbeiten erkannt, wodurch spätere
Welche Risiken können durch Laserscanning minimiert werden?
Laserscanning unterstützt die Risikominimierung im Bauprojekt bei:
- geometrischen Abweichungen,
- Koordinationskonflikten zwischen Tragwerk und TGA,
- Termin- und Kostenüberschreitungen,
- Dokumentationsunsicherheiten.
Wie zuverlässig ist die Genauigkeit von Punktwolken?
Bei korrekter Registrierung und Qualitätskontrolle bietet die Genauigkeit von Punktwolken eine belastbare Grundlage für Toleranzkontrolle im Bauwesen und Scan-to-BIM-Prozesse.
Ist Laserscanning nur für Bestandsgebäude relevant?
Nein. 3D-Laserscanning im Bauprojekt wird sowohl bei Bestandsverifikation als auch bei Neubauten zur datenbasierten Koordination eingesetzt.
Elimininiert Laserscanning Baurisiken vollständig?
Nein. Laserscanning eliminiert Risiken nicht, sondern macht sie früh sichtbar und steuerbar.
