Was umfasst die Revit MEP Modellierung
Die Revit MEP Modellierung umfasst die Entwicklung der wichtigsten TGA-Systeme innerhalb eines koordinierten BIM-Modells. Ein solches Modell dient nicht nur der Darstellung von Installationen, sondern vor allem der technischen Abstimmung im Projekt.
Zum typischen Umfang gehören:
HLK-Anlagen
Sanitäranlagen
Elektroinstallationen
Leitungs- und Kanalführungen
Kabeltrassen
Geräteplatzierung
Schächte und Steigzonen
Technikräume
Deckenhohlräume und Installationszonen
Der Vorteil liegt darin, dass die Systeme nicht isoliert betrachtet werden. Sie werden im Zusammenhang mit den realen räumlichen Bedingungen des Gebäudes entwickelt, was die Koordination deutlich verbessert.

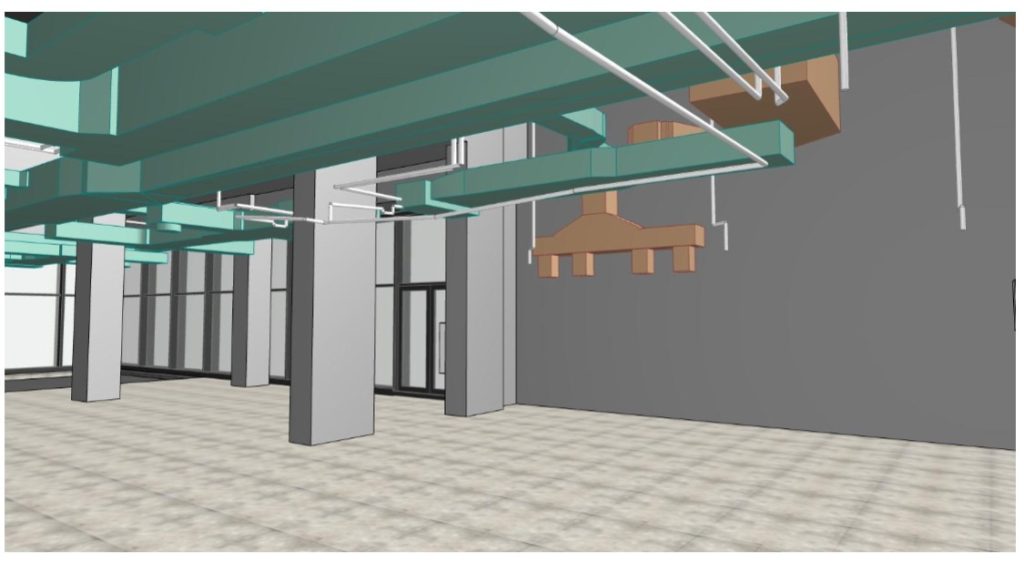

Modellierung von HLK-, Sanitär- und Elektroinstallationen in Revit
MEP-Modellierung in Revit unterstützt die technische Entwicklung von Installationen in einer Weise, die sowohl die räumliche Organisation als auch die Projektkoordination verbessert. Das Modell macht sichtbar, wie Systeme geführt werden, wo Engstellen entstehen und welche Bereiche besonders sorgfältig abgestimmt werden müssen.
HLK
Im Bereich HLK hilft das Modell dabei, Luftkanäle, Geräte und technische Zonen sinnvoll anzuordnen. Gerade in dicht belegten Deckenbereichen ist diese Abstimmung entscheidend.
Typische Inhalte sind:
Modellierung von Lüftungskanälen
Geräteplatzierung
Koordination in Deckenbereichen
Führung der Trassen in Technikzonen
Organisation von Anlagen in Technikräumen
Sanitär
Bei Sanitäranlagen unterstützt die Modellierung eine saubere Führung von Rohrleitungen und Steigleitungen. Das ist vor allem bei Bestandsgebäuden oder engen Schächten besonders wichtig.
Zum typischen Umfang gehören:
Modellierung von Rohrleitungen
Entwicklung von Steigleitungen
Koordination in Schächten
Führung in beengten Bereichen
Anpassung an vorhandene Bauteile
Elektro
Im Elektrobereich schafft das Modell eine bessere Grundlage für die Planung von Kabeltrassen und technischen Komponenten. So lassen sich stark belegte Zonen früher bewerten und besser strukturieren.
Typische Inhalte sind:
Modellierung von Kabeltrassen
Platzierung technischer Komponenten
Leitungsführung
Koordination in stark belegten Zonen
Abstimmung mit anderen TGA-Systemen
Wenn alle Gewerke in einem gemeinsamen Modell entwickelt werden, verbessert das die Übersicht und reduziert spätere Konflikte im Projektablauf.

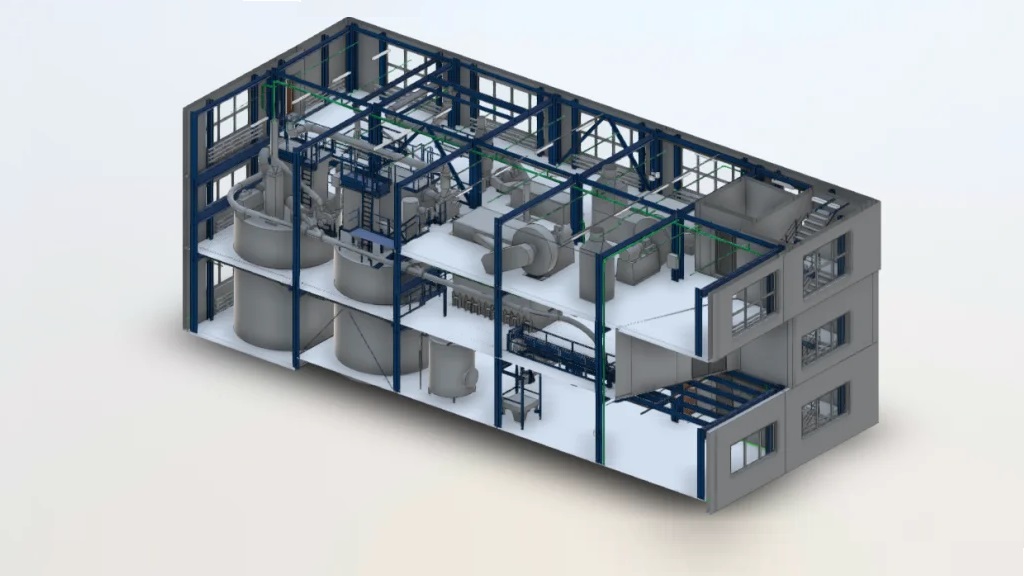

Die Rolle eines BIM MEP Modellierers im Projektablauf
Ein BIM MEP Modellierer erstellt nicht nur Geometrie. Er sorgt auch dafür, dass das Modell logisch aufgebaut ist, die Leitungsführungen konsistent bleiben und die Abstimmung mit anderen Gewerken funktioniert.
Zu den typischen Aufgaben gehören:
Entwicklung der Installationslayouts
Abstimmung mit Architektur und Tragwerk
Aktualisierung der Leitungsführungen
Unterstützung bei der Kollisionsprüfung
Sicherstellung der Modellsystematik
Vorbereitung koordinierter Projektunterlagen
In komplexeren Projekten ist diese Arbeit eng mit der MEP-BIM-Koordination verbunden. Das Modell dient dann nicht nur als Planungsgrundlage, sondern als aktives Werkzeug für technische Entscheidungen im Projektteam.
Leistungen der Revit-MEP-Modellierung für verschiedene Projekttypen

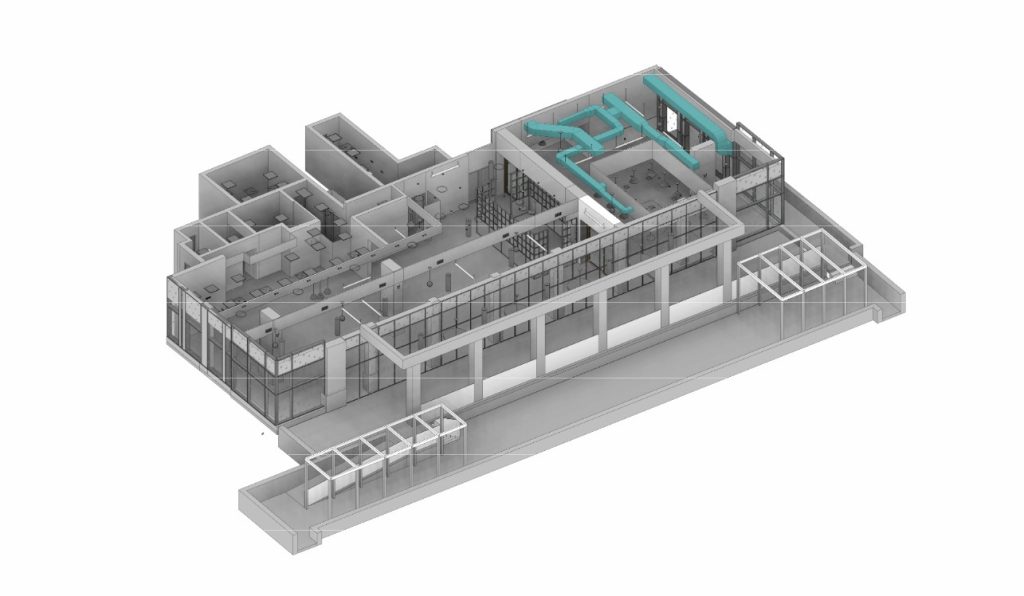

Leistungen der Revit-MEP-Modellierung lassen sich in sehr unterschiedlichen Projektsituationen einsetzen. Sie sind nicht auf Neubauten beschränkt, sondern besonders nützlich, wenn bestehende technische und räumliche Bedingungen berücksichtigt werden müssen.
Typische Einsatzfelder sind:
Neubauprojekte
Sanierungen
Umbauten
technische Modernisierungen
Anpassung bestehender Anlagen
Reorganisation von Technikräumen
Koordination in begrenzten Deckenbereichen
Bei Neubauprojekten unterstützt das Modell die strukturierte Entwicklung der Installationen schon in frühen Projektphasen. Im Bestand hilft es dabei, neue Systeme an vorhandene Bauteile, Schächte und Installationszonen anzupassen. In einem breiteren Leistungsrahmen ist dieses Thema eng mit den MEP-BIM-Modellierungsleistungen verknüpft.
Vom Bestand zum koordinierten Revit-TGA-Modell
In der Praxis beginnt ein Projekt meist nicht mit einer leeren Datei. Häufig sind bereits Bestandsunterlagen, ältere Pläne, technische Markups oder Punktwolken vorhanden, die als Grundlage dienen.
Ein typischer Ablauf sieht so aus:
Erfassung der Ausgangsdaten
Prüfung vorhandener Unterlagen
Auswertung von Plänen oder Punktwolken
Erstellung des Revit-TGA-Modells
Koordination von Leitungen und Geräten
Kollisionsprüfung und Modellanpassung
Vorbereitung der Projektergebnisse
Dieser Ablauf ist besonders bei Sanierungen und Umbauten wichtig. Dort muss das Modell die tatsächlichen Bedingungen möglichst präzise abbilden, damit die weitere TGA-Planung belastbar bleibt.
Die wichtigsten Vorteile der Revit MEP Modellierung
Die Revit MEP Modellierung schafft Mehrwert nicht allein durch das Modell selbst, sondern durch die Art, wie das Modell die Projektarbeit unterstützt. Es wird zur gemeinsamen technischen Grundlage für Planer, Koordinatoren und andere Projektbeteiligte.
Die wichtigsten Vorteile sind:
höhere Genauigkeit der Leitungsführung
bessere Abstimmung zwischen den Gewerken
frühzeitige Erkennung von Kollisionen
klarere Planungsunterlagen
Unterstützung der Ausführungsplanung
einfachere Modellaktualisierung
bessere Kommunikation im Projektteam
Dadurch wird das Modell nicht nur zur Quelle für Zeichnungen, sondern zu einem praktischen Steuerungsinstrument für die TGA-Koordination.
Revit MEP Projekte in Deutschland und projektspezifische Anforderungen
Revit MEP Projekte in Deutschland unterscheiden sich oft in Bezug auf Modellstruktur, Dokumentation und Übergabeanforderungen. Vieles hängt von den Vorgaben des Auftraggebers, den BIM-Standards im Projekt und der Arbeitsweise des Planungsteams ab.
Wichtige Anforderungen können sein:
Vorgaben des Auftraggebers
BIM-Standards im Projekt
Dokumentationsanforderungen
Abstimmung mit Fachplanern
Zusammenarbeit mit ausführenden Firmen
Anpassung an projektspezifische Abläufe
Deshalb ist nicht nur die technische Qualität des Modells wichtig, sondern auch seine Eignung für den konkreten Projektprozess. Im deutschen Markt steht dieser Ansatz in direktem Zusammenhang mit BIM-Leistungen für MEP-Projekte in Deutschland.
Typische Leistungen und Deliverables
Der genaue Leistungsumfang hängt von Projektphase und Zielsetzung ab. In vielen Fällen gehören dazu:
koordiniertes Revit-MEP-Modell
Installationslayouts
Grundrisse und Schnitte
Fachansichten
Listen und Auswertungen
Unterstützung bei der Kollisionsprüfung
aktualisierte Modelldateien
Unterlagen für das Planungsteam
Diese Deliverables unterstützen die interne Abstimmung, die Fachkoordination und die Vorbereitung der nächsten Projektphasen.
Typische Einsatzbereiche eines Revit-TGA-Modells
Bereich Typisches Ergebnis HLK Kanalführungen, Geräteplatzierung, koordinierte Trassen Sanitär Rohrleitungsführung, Steigzonen, Schachtkoordination Elektro Kabeltrassen, Gerätebereiche, abgestimmte Leitungsführung Sanierung bestandsbasiertes TGA-Modell Neubau koordiniertes BIM-Modell für Planung und Ausführung
Warum verbessert Revit MEP die TGA-Koordination
Der größte Vorteil der Revit-Modellierung für TGA liegt darin, dass Installationen im selben digitalen Umfeld entwickelt werden wie Architektur und Tragwerk. Dadurch können Probleme früher erkannt und sauberer gelöst werden.
Das bringt mehrere praktische Effekte mit sich:
bessere Kontrolle technischer Räume
höhere Nachvollziehbarkeit der Leitungsführung
weniger Konflikte zwischen den Gewerken
strukturierterer Projektablauf
verlässlichere Planungsunterlagen
Gerade bei technisch komplexen Projekten verbessert das die Planungsqualität und reduziert spätere Anpassungen aufwendig und frühzeitig.
Fazit
Die Revit MEP Modellierung ermöglicht präzise und koordinierte TGA-Modelle für HLK-, Sanitär- und Elektroinstallationen in Neubau- und Bestandsprojekten. Sie verbessert die Leitungsführung, unterstützt die Abstimmung zwischen den Gewerken und schafft eine belastbare Grundlage für Planung und Dokumentation.
Bei ScanM2 setzen wir diesen Workflow überall dort ein, wo räumliche Genauigkeit, klare Koordination und verlässliche Deliverables für den Projekterfolg entscheidend sind. So wird die MEP-Modellierung in Revit zu einem praktischen Werkzeug für die Projektabwicklung und nicht nur zu einer formalen BIM-Leistung.
