3D-Scannen eines Krankenhauses – präzise Bestandsaufnahme und BIM-Modellierung
Vor Kurzem hat ScanM2 ein Projekt zur 3D-Vermessung eines in Betrieb befindlichen Krankenhauses erfolgreich abgeschlossen. Die Arbeiten umfassten eine Laserscanning-Bestandsaufnahme des gesamten Gebäudes sowie die Erstellung detaillierter Bestandspläne und eines BIM-Modells für ein sechsstöckiges Krankenhaus mit einer Gesamtfläche von 57.587 Quadratfuß im Innenbereich und 26.910 Quadratfuß Fassadenfläche. Dank modernster Technologie konnte die Krankenhausverwaltung die notwendigen Unterlagen für die Planung eines umfassenden Umbaus und Inventarisierung erhalten. Im Folgenden erfahren Sie, wie unsere fortschrittliche Laservermessung eine präzise und effiziente Lösung für diese anspruchsvolle Aufgabe bot.
3D-Scannen für das Krankenhaus: Ziele und Herausforderungen
Die Krankenhausverwaltung stand vor mehreren Herausforderungen, bevor sie sich für unsere Laserscanning-Dienstleistungen entschied:
1. Fehlende aktuelle Gebäudepläne
Im Laufe der Jahre sind die ursprünglichen Bestandspläne verloren gegangen, was die regelmäßige Wartung und die Planung zukünftiger Umbauten erschwerte. Ohne genaue Gebäudepläne wäre jede Renovierungsmaßnahme mit erheblichen Unsicherheiten verbunden.
2. Vorbereitung auf einen umfassenden Umbau und Inventarisierung
Die Verwaltung plante eine umfassende Sanierung, die eine präzise 3D-Modellierung erforderte, um den aktuellen Zustand des Gebäudes darzustellen, einschließlich aller strukturellen Elemente, architektonischen Details sowie der MEP (mechanischen, elektrischen und sanitären) Anlagen.
Die Lösung für diese Probleme bestand in der Durchführung eines 3D-Laserscannings des Gebäudes und der Erstellung eines detaillierten BIM-Modells mit einer Genauigkeit von 3 bis 5 Millimetern.
3D-Scanning für Krankenhausrenovierungen: Ergebnisse
Präzises Laserscanning und 3D-Modellierung des Gebäudes
Mit einem 3D-Gebäudescanner der Marke Faro haben wir eine umfassende Laserscanning-Bestandsaufnahme des gesamten Objekts durchgeführt, um alle architektonischen und technischen Details zu erfassen. Der Prozess umfasste:
- Innen- und Außenwände: Sowohl die Innen- als auch die Außenflächen des Gebäudes wurden gescannt, um eine präzise Bestandsaufnahme zu ermöglichen.
- Türen und Fenster: Jedes Element wurde sorgfältig erfasst, einschließlich der Materialien und Abmessungen.
- Decken und Treppen: Die Erfassung beinhaltete auch Elemente wie Treppen, um genaue Daten für den Grundriss des Krankenhauses bereitzustellen.
- Tragende Elemente wie Säulen und Decken: Alle tragenden Bauteile wurden dokumentiert, um die Planung zukünftiger Änderungen zu unterstützen.
- Geländer, Barrieren und andere Sicherheitselemente: Alle Schutzbarrieren, Außenbegrenzungen und Geländer wurden modelliert.
- MEP-Anlagen: Im Modell wurden alle sichtbaren MEP-Elemente berücksichtigt, was für die Wartungsplanung unerlässlich ist.

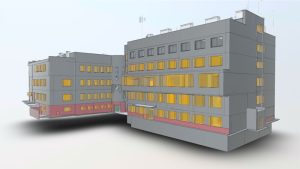

Erstellung eines detaillierten Modells: LOD350 in Revit2024
Das gelieferte 3D-Modell wies eine Detailgenauigkeit von LOD350 auf, was bedeutet, dass es detaillierte Informationen über alle strukturellen und architektonischen Elemente enthielt, wie z.B.:
- Umfassende Darstellung der Konstruktionsdetails (einschließlich Materialien, Verbindungen und Befestigungen).
- Genaue Wiedergabe architektonischer Komponenten, wie Fenster, Türen und Fassadenmaterialien.
- Präzise Modellierung der MEP-Anlagen, um die Wartungs- und Umbauplanung zu erleichtern.
Integration in das Koordinatensystem
Das Modell wurde gemäß den Anforderungen des Koordinatensystems des Krankenhauses vorbereitet und beinhaltete:
- Referenzpunkte und Messpunkte, die an die bereitgestellten geografischen Referenzen angepasst wurden.
- Ausrichtung nach Himmelsrichtungen, um die Navigation und Planung zu erleichtern.
- Vorbereitung des BIM-Modells zur Verwendung in Revit2024 (.rvt) sowie im IFC-Format, um die Kompatibilität mit verschiedenen Architektursoftwarelösungen sicherzustellen.
Die Vorteile für den Kunden: Technische Dokumentation des Gebäudes
Nach Abschluss der Arbeiten stellte unser Team ein umfassendes Dokumentationspaket zur Verfügung, das folgende Elemente umfasste:
- 3D-Modell LOD350 in Revit2024 (.rvt und .ifc)
- 2D-Bestandspläne für Geschosse, Fassaden und Schnitte
- MEP-Zeichnungen für mechanische, elektrische und sanitäre Anlagen
Dank dieser Dokumentation konnte die Krankenhausverwaltung sicher und effizient die geplanten Umbauten und Inventarisierungen durchführen.
Vorteile des 3D-Scannens bei Krankenhausprojekten
Der Einsatz von 3D-Laserscanning in diesem Projekt brachte zahlreiche Vorteile:
- Zeitersparnis: Der Scanning-Prozess war deutlich schneller als herkömmliche Methoden, die manuelle Messungen und zahlreiche Baustellenbesuche erfordert hätten.
- Höhere Genauigkeit: Die Genauigkeit des Modells von 3 bis 5 Millimetern eliminierte Unsicherheiten und lieferte exakte Daten für Umbauplanungen.
- Verbessertes Planen: Das detaillierte BIM-Modell ermöglichte es, den aktuellen Zustand des Gebäudes zu visualisieren und zukünftige Umbauten sicher zu planen.
- Verbesserte Sicherheit und Compliance: Präzise MEP-Zeichnungen halfen, die Einhaltung der Sicherheits- und Gesundheitsvorschriften zu gewährleisten, was in einer Krankenhausumgebung besonders wichtig ist.
Einsatz von 3D-Scandaten im BIM-Workflow
Der BIM-Ansatz war ein zentraler Bestandteil dieses Projekts. Dank unserer 3D-Scandienste war eine nahtlose Integration in den BIM-Workflow möglich, wodurch die Krankenhausverwaltung:
- Umbauprojekte mit Auftragnehmern und Architekten koordinieren konnte, basierend auf präzisen Daten.
- Das Facility-Management-System auf dem neuesten Stand halten konnte.
- Zukünftige Erweiterungen oder Sanierungen anhand detaillierter 3D-Daten planen konnte.
Warum ScanM2 für das 3D-Gebäudescanning wählen?
ScanM2 hat eine nachgewiesene Erfolgsbilanz in der Bereitstellung hochwertiger 3D-Scandienste für verschiedene Arten von Gebäuden, darunter Krankenhäuser, kommerzielle Gebäude und Industrieanlagen. Folgendes zeichnet uns aus:
- Modernste Ausrüstung: Wir verwenden fortschrittliche 3D-Scanner wie Faro, um höchste Genauigkeit zu gewährleisten.
- Erfahrenes Team: Unsere Spezialisten verfügen über das Know-how, um komplexe Strukturen zu erfassen und in präzise 3D-Modelle umzuwandeln.
- Kundenorientierte Herangehensweise: Wir arbeiten eng mit unseren Kunden zusammen, um deren spezifische Bedürfnisse zu verstehen und maßgeschneiderte Lösungen zu liefern.
- Schnelle Bearbeitungszeit: Wir legen Wert auf effiziente Dienstleistungen ohne Qualitätskompromisse.
Bereit, Ihr Krankenhausprojekt umzusetzen? Kontaktieren Sie uns noch heute!
Wenn Sie vor der Herausforderung stehen, veraltete technische Pläne zu aktualisieren, eine umfassende Renovierung planen oder präzise Bestandspläne benötigen, ist ScanM2 der richtige Partner für Sie. Unsere professionellen 3D-Scandienste, Laservermessung und BIM-Modellierung sorgen für präzise und detaillierte Ergebnisse, die auf Ihre Anforderungen zugeschnitten sind.
Überlassen Sie nichts dem Zufall – kontaktieren Sie uns noch heute, um Ihre Projektanforderungen zu besprechen und eine kostenlose Beratung zu erhalten. Erfahren Sie, wie unsere Dienstleistungen Ihnen helfen können, Ihr Projekt erfolgreich umzusetzen!
FAQ
Was ist 3D-Scannen in Bauprojekten?
3D-Scannen ist eine Technologie, die Lasertechnik verwendet, um eine digitale Darstellung der Gebäudestruktur zu erstellen. Sie ermöglicht die genaue Erfassung des Ist-Zustands und die Erstellung präziser Bestandspläne sowie BIM-Modelle.
Warum ist Laserscanning bei Krankenhausumbauten wichtig?
Es liefert eine detaillierte und genaue Darstellung des aktuellen Zustands des Gebäudes, was für die Planungen von Renovierungen, die Einhaltung von Vorschriften und das Facility-Management von entscheidender Bedeutung ist.
Wie genau ist das 3D-Modell von ScanM2?
Unsere 3D-Modelle haben eine Genauigkeit von 3 bis 5 Millimetern, was sie äußerst zuverlässig für Umbau- und Dokumentationszwecke macht.
Was bedeutet LOD350 im 3D-Modell?
LOD350 steht für Level of Detail 350, was einen hohen Detaillierungsgrad der Konstruktions- und architektonischen Elemente beinhaltet. Es umfasst eine genaue Darstellung der Materialien, Abmessungen und Verbindungen.
Wie lange dauert ein typisches 3D-Scanning-Projekt?
Die Dauer hängt von der Größe und Komplexität des Gebäudes ab. Bei einem Krankenhaus mit etwa 57.587 Quadratfuß Fläche dauert der Scanning-Prozess in der Regel 2-3 Wochen.
In welchen Formaten liefern Sie die Dokumentation?
Wir liefern 3D-Modelle im Revit2024-Format (.rvt) sowie im IFC-Format und 2D-Bestandspläne im DWG- oder PDF-Format, um die Kompatibilität mit gängigen Branchenprogrammen zu gewährleisten.
