3D-Laserscanning-Prozess: Von der Datenerfassung zur Punktwolke
Der Laserscanning-Prozess ist ein strukturierter und hoch technischer Ablauf, der rohe Messdaten von der Baustelle in ein präzises digitales Modell überführt. Ein professionell durchgeführter 3D-Laserscanning-Prozess gewährleistet millimetergenaue Präzision, zuverlässige Georeferenzierung und einen strukturierten Datensatz für Anwendungen im Ingenieurwesen, BIM oder in der technischen Planung.
Das vollständige Verständnis des Ablaufs des Laserscannings von der Baustelle zur Punktwolke, einschließlich des Prozesses der Punktwolken-Erstellung innerhalb eines terrestrischen Laserscanning-Verfahrens, ist entscheidend für konsistente und qualitativ hochwertige Ergebnisse.
Baustellenvorbereitung und Planung
Ein erfolgreiches terrestrisches Laserscanning-Verfahren beginnt lange vor der eigentlichen Datenerfassung vor Ort. Eine sorgfältige Baustellenvorbereitung beeinflusst maßgeblich die Scan-Überlappung, die Fehlergrenzen sowie die spätere Qualitätskontrolle im Laserscanning.
Wichtige Schritte der Planungsphase
- Definition des Projektumfangs und der geforderten Genauigkeit
- Einrichtung des Koordinatensystems
- Festlegung von Kontrollpunkten im Laserscanning
- Einrichtung der Scanstation
- Bestimmung der erforderlichen Überlappung der Scans
Die präzise Einrichtung des Koordinatensystems ist entscheidend für eine exakte Georeferenzierung. Kontrollpunkte im Laserscanning werden üblicherweise mithilfe von Tachymetern oder GNSS-Systemen bestimmt, um millimetergenaue Präzision auch auf großflächigen Arealen sicherzustellen.
Bereits in dieser Phase wird die Strategie für die targetbasierte Registrierung definiert. Reflektierende oder sphärische Targets müssen von mehreren Scanpositionen sichtbar sein, um eine exakte Scan-Ausrichtung zu ermöglichen.
Eine strukturierte Planung reduziert Fehlergrenzen und optimiert den gesamten Ablauf des Laserscannings von der Baustelle zur Punktwolke.

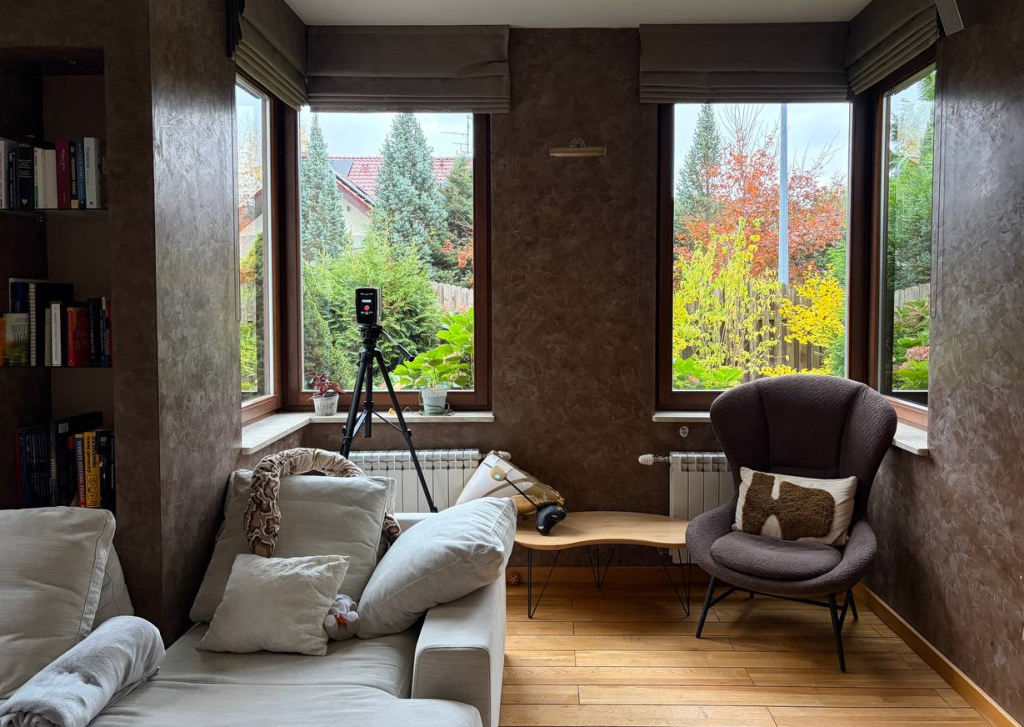

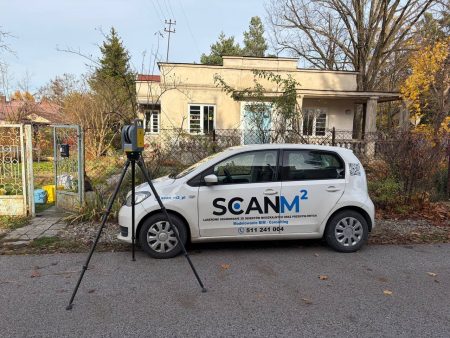

Datenerfassung vor Ort
Die Datenerfassung vor Ort beginnt mit der präzisen Einrichtung der Scanstation an strategisch geplanten Positionen. Jede Scanstation muss eine ausreichende Scan-Überlappung mit benachbarten Messungen sicherstellen, um eine stabile Punktwolken-Registrierung zu ermöglichen.
Zentrale Elemente der Datenerfassung
- Stabile Positionierung des Stativs
- Exakte Nivellierung und Kalibrierung des Scanners
- Aufnahme hochauflösender Scans
- Dokumentation der Umgebungsbedingungen
- Kontrolle der Sichtbarkeit von Kontrollpunkten
Der Scanner erfasst mehrere Millionen Messpunkte pro Sekunde und erzeugt einen hochdichten Rohdatensatz. Eine ausreichende Überlappung der Scans (typischerweise 20–40 %) ist Voraussetzung für eine zuverlässige Cloud-to-Cloud Registrierung, sofern keine targetbasierte Registrierung eingesetzt wird.
Während der Datenerfassung erfolgt eine kontinuierliche Qualitätskontrolle im Laserscanning, um Datenlücken zu vermeiden und die Qualitätssicherung sicherzustellen.
Punktwolken-Registrierung und Scan-Ausrichtung
Nach Abschluss der Feldarbeiten beginnt die Scan-Datenverarbeitung. Der erste zentrale Schritt ist die Punktwolken-Registrierung, bei der einzelne Scans in ein gemeinsames Koordinatensystem integriert werden.
Registrierungsverfahren
| Methode | Beschreibung | Vorteile | Anwendungsbereich |
| Targetbasierte Registrierung | Verwendung physischer Targets in mehreren Scans | Höchste Präzision, kontrollierte Ausrichtung | Industrie- und Hochpräzisionsprojekte |
| Cloud-to-Cloud Registrierung | Geometrischer Flächenabgleich zwischen Scans | Schnell, weniger Targets erforderlich | Komplexe Umgebungen |
| Hybridverfahren | Kombination beider Methoden | Maximale Zuverlässigkeit | Infrastruktur- und Großprojekte |
In der Praxis liegt die Registrierungsgenauigkeit bei hochwertigen terrestrischen Laserscanning-Systemen typischerweise bei ±2–3 mm, abhängig von Geräteklasse, Scanauflösung und Anzahl der Kontrollpunkte.
Die präzise Scan-Ausrichtung stellt sicher, dass sich überlappende Bereiche innerhalb definierter Fehlergrenzen decken. Die Software unterstützt die Qualitätssicherung anhand detaillierter Prüfberichte und Abweichungsanalysen.
Falls erforderlich, erfolgt eine Georeferenzierung, um den Datensatz in ein übergeordnetes Koordinatensystem einzubinden. Dieser Schritt ist essenziell für Bau-, Infrastruktur- und Stadtentwicklungsprojekte.
Abschließend wird eine umfassende Datenvalidierung durchgeführt, um die Genauigkeit und Konsistenz des strukturierten Datensatzes sicherzustellen.

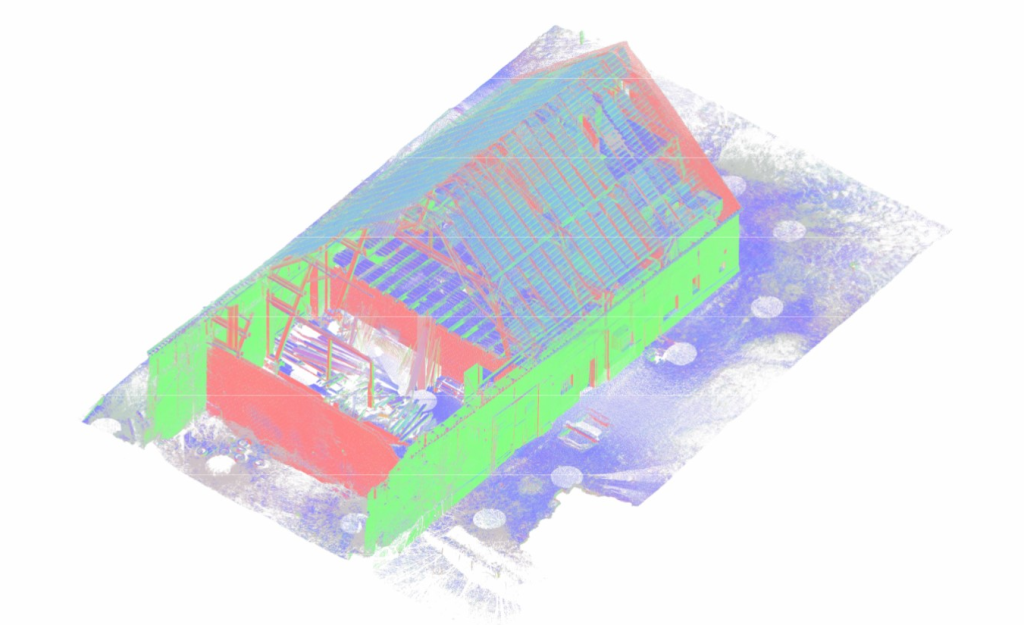

Prozess der Punktwolken-Erstellung und Punktwolken-Bereinigung
Nach der erfolgreichen Registrierung wird der Prozess der Punktwolken-Erstellung mit der technischen Optimierung fortgesetzt.
Die Punktwolken-Bereinigung umfasst:
- Entfernung von Störpunkten
- Eliminierung bewegter Objekte und Fehlreflexionen
- Beseitigung doppelter oder fehlausgerichteter Punkte
- Reduzierung unnötiger Punktdichte
Die Punktwolken-Bereinigung verbessert die Datenqualität und reduziert Dateigrößen, ohne die millimetergenaue Präzision zu beeinträchtigen.
Im Anschluss erfolgt eine weitere Qualitätskontrolle im Laserscanning sowie eine detaillierte Datenvalidierung, um sicherzustellen, dass:
- Die Fehlergrenzen innerhalb der Projektanforderungen liegen
- Keine relevanten Datenlücken vorhanden sind
- Der strukturierte Datensatz allen technischen Normen entspricht
Erst nach dieser umfassenden Qualitätssicherung wird der Datensatz freigegeben.
Übergabe strukturierter Daten für Planung und Konstruktion
Im letzten Schritt des 3D-Laserscanning-Prozesses werden die aufbereiteten Daten in nutzbare Formate überführt.
Typische Ergebnisse sind:
- Registrierte Punktwolken (E57, RCP, LAS)
- Georeferenzierte Datensätze
- BIM-kompatible Modelle
- CAD-Zeichnungen
- Mesh-Modelle
Ein korrekt ausgeführtes terrestrisches Laserscanning-Verfahren liefert eine hochpräzise digitale Abbildung der realen Umgebung – eine verlässliche Grundlage für Planung, Analyse und Bauausführung.
Typische Fehler im Laserscanning-Prozess
Auch bei professioneller Durchführung können Fehler auftreten:
- Unzureichende Scan-Überlappung
- Falsch definierte Kontrollpunkte
- Fehlerhafte Georeferenzierung
- Instabil aufgestellte Scanstation
- Unvollständige Datenvalidierung
Eine systematische Qualitätssicherung minimiert diese Risiken erheblich.
Fazit
Der Laserscanning-Prozess umfasst weit mehr als die reine Erfassung von Messpunkten. Er ist ein strukturierter technischer Ablauf zur Sicherstellung millimetergenauer Präzision, kontrollierter Fehlergrenzen und vollständiger Datenintegrität.
Von der Einrichtung des Koordinatensystems über die Punktwolken-Registrierung und Cloud-to-Cloud Registrierung bis hin zur Punktwolken-Bereinigung und Datenvalidierung trägt jeder Schritt zur Qualität des Endergebnisses bei.
Ein professionell umgesetzter 3D-Laserscanning-Prozess transformiert Rohdaten in einen strukturierten Datensatz – die Grundlage für moderne Ingenieur- und Planungsprojekte.
FAQ – Laserscanning-Prozess von der Baustelle zur Punktwolke
Was ist ein Laserscanning-Prozess?
Ein strukturierter Arbeitsablauf von der Datenerfassung vor Ort über Scan-Datenverarbeitung und Punktwolken-Registrierung bis hin zur Datenvalidierung und Qualitätssicherung.
Was beinhaltet ein 3D-Laserscanning-Prozess?
Baustellenvorbereitung, Einrichtung der Scanstation, Einrichtung des Koordinatensystems, Kontrollpunkte im Laserscanning, targetbasierte oder Cloud-to-Cloud Registrierung, Georeferenzierung sowie umfassende Qualitätssicherung.
Warum ist die Scan-Überlappung wichtig?
Sie ermöglicht eine präzise Punktwolken-Registrierung und minimiert Fehlergrenzen bei der Scan-Ausrichtung.
Was bedeutet Georeferenzierung?
Die Einbindung der erfassten Daten in ein übergeordnetes Koordinatensystem zur Integration in BIM-, CAD- und GIS-Systeme.
Wie wird millimetergenaue Präzision erreicht?
Durch korrekt gesetzte Kontrollpunkte, stabile Scanstation-Einrichtung, präzise Registrierungsmethoden sowie kontinuierliche Qualitätskontrolle und Datenvalidierung.
