Vorteile von Revit für die BIM-Modellierung von HVAC- und Elektroinstallationen
Die Planung technischer Gebäudeausrüstung wird zunehmend komplexer. Moderne Gebäude enthalten zahlreiche technische Systeme wie Lüftung, Klimaanlagen, elektrische Installationen und Sanitärtechnik, die innerhalb begrenzter Gebäudestrukturen koordiniert werden müssen.
BIM-Technologien haben die Art und Weise verändert, wie diese Systeme geplant werden. Besonders Revit hat sich als eines der wichtigsten Werkzeuge für die Modellierung technischer Gebäudeausrüstung etabliert.
Mit BIM-Modellen können Ingenieure HVAC- und Elektrosysteme im selben digitalen Gebäudemodell analysieren, was die Planungsqualität erheblich verbessert.
Warum BIM-Modellierung für technische Gebäudeausrüstung wichtig ist
Traditionelle Planungsmethoden basieren häufig auf 2D-Zeichnungen. Bei komplexen Gebäuden führt dies oft zu Problemen wie:
- Konflikten zwischen Lüftungskanälen und Kabeltrassen
- unzureichendem Installationsraum
- schwieriger Koordination zwischen Gewerken
- Planungsfehlern während der Bauphase
Durch die Nutzung von BIM können Planer alle technischen Systeme gleichzeitig modellieren und analysieren. Dadurch wird die TGA-Koordination deutlich effizienter.
Revit für die Modellierung von HVAC-Systemen
Revit ermöglicht eine detaillierte Modellierung von HVAC-Systemen innerhalb eines Gebäudes.
Ingenieure können:
- Lüftungskanäle modellieren
- Klimasysteme planen
- Installationsräume analysieren
- Wartungszugänge überprüfen
Dadurch lässt sich die Planung von HVAC-Systemen deutlich präziser durchführen.
In vielen Projekten wird die bestehende Gebäudestruktur zunächst mit Laserscanning erfasst. Auf Basis dieser Daten kann anschließend eine Punktwolkenmodellierung durchgeführt werden, um die reale Gebäudestruktur im BIM-Modell abzubilden.

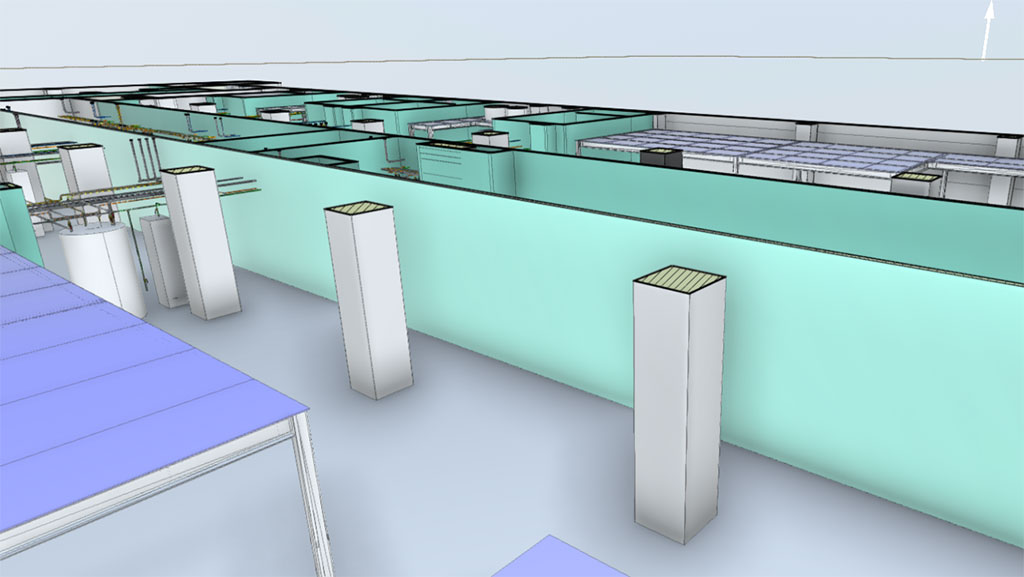

TGA-Koordination von HVAC- und Elektrosystemen
Einer der größten Vorteile von BIM besteht in der verbesserten Koordination technischer Systeme.
Im digitalen Modell lassen sich Konflikte zwischen verschiedenen Installationen frühzeitig erkennen, zum Beispiel zwischen:
- Lüftungskanälen
- Kabeltrassen
- Rohrleitungen
- tragenden Bauteilen
Dieser Prozess wird als TGA-Koordination im BIM bezeichnet und ist ein zentraler Bestandteil moderner Gebäudetechnikplanung.
Kontaktieren Sie uns jetzt für eine kostenlose Beratung!
Revit BIM vs traditionelle TGA-Planung
| Planungsaspekt | Traditionelle Planung | BIM-Modellierung mit Revit |
|---|---|---|
| Visualisierung | 2D-Pläne | vollständiges 3D-Modell |
| Koordination | getrennte Planungen | gemeinsames BIM-Modell |
| Kollisionsprüfung | oft erst auf der Baustelle | frühzeitige Kollisionsprüfung |
| Gebäudemodell | begrenzte Analyse | vollständiges digitales Modell |
| Bestandsgebäude | schwierig zu analysieren | Integration von Scan-to-BIM Modellierung |
| Dokumentation | manuelle Zeichnungen | automatisierte BIM-Dokumentation |
Integration von 3D-Laserscanning in BIM
Bei Modernisierungsprojekten ist eine genaue Erfassung des Bestandsgebäudes entscheidend.
Durch Laserscanning kann eine Punktwolke erzeugt werden, die die reale Geometrie eines Gebäudes darstellt. Diese Daten können anschließend im Rahmen von Scan-to-BIM Modellierung in ein digitales Gebäudemodell überführt werden.
Dadurch wird sichergestellt, dass neue HVAC- und Elektrosysteme exakt an die vorhandene Gebäudestruktur angepasst werden.
Bedeutung von As-Built-Dokumentation
Nach Abschluss eines Bauprojekts oder einer Modernisierung werden häufig As-Built-Zeichnungen erstellt.
Diese Dokumentation zeigt den tatsächlichen Zustand der technischen Installationen im Gebäude und bildet die Grundlage für Wartung, Betrieb und zukünftige Modernisierungen.
Fazit
Revit hat sich zu einem der wichtigsten Werkzeuge für die Planung technischer Gebäudeausrüstung entwickelt. Durch BIM-Modellierung können HVAC- und Elektrosysteme präziser geplant, Konflikte frühzeitig erkannt und komplexe Gebäude effizienter koordiniert werden.
Die Kombination aus BIM-Modellierung, Laserscanning und präziser TGA-Koordination ermöglicht eine deutlich höhere Planungsqualität und reduziert Risiken während der Bauphase.
FAQ
Warum wird Revit in der Gebäudetechnikplanung verwendet?
Revit ermöglicht die Modellierung technischer Gebäudeausrüstung im BIM-Modell und verbessert die Koordination zwischen HVAC-, Elektro- und Sanitärsystemen.
Was bedeutet TGA im Bauwesen?
TGA steht für Technische Gebäudeausrüstung und umfasst alle technischen Systeme eines Gebäudes, einschließlich Lüftung, Heizung, Klimaanlagen und Elektrosysteme.
Kann Laserscanning in BIM-Projekte integriert werden?
Ja. Laserscanning erzeugt Punktwolken, die im Rahmen von Scan-to-BIM Modellierung in BIM-Modelle integriert werden können.
