Wie Punktwolken in der Architektur eingesetzt werden

Punktwolken in der Architektur gehören heute zu den wichtigsten digitalen Grundlagen für die Arbeit mit Bestandsgebäuden. Bei Umbauten, Sanierungen, Modernisierungen, Nutzungsänderungen und Restaurierungsprojekten benötigen Architekten verlässliche Informationen über den tatsächlichen Zustand eines Gebäudes, noch bevor die eigentliche Planung beginnt. Genau hier liefert die Punktwolke eine präzise und belastbare Datengrundlage.

In der Architektur ist eine Punktwolke ein dichtes digitales Abbild eines Gebäudes, eines Innenraums, einer Fassade oder eines gesamten Objekts, das durch 3D-Laserscanning und andere Verfahren der digitalen Bestandserfassung entsteht. Diese Datensätze zeigen die tatsächliche Lage von Wänden, Decken, Öffnungen, Tragwerkselementen und sichtbaren technischen Installationen. Nach der Aufbereitung können sie für Dokumentation, Planung, Koordination und Modellierung genutzt werden.

Besonders wichtig ist dabei die Überführung der erfassten Daten in ein BIM-Modell im Bestand. Auf diese Weise entsteht eine verlässliche Grundlage für Umbau, Sanierung, Abstimmung zwischen Planungsbeteiligten und die Erstellung einer präzisen Bestandsdokumentation.

Was ist eine Punktwolke in der Architektur

Eine Punktwolke in der Architektur ist ein räumlicher Datensatz, der aus Millionen einzelner Messpunkte besteht. Jeder Punkt besitzt Koordinaten im Raum, und in ihrer Gesamtheit bilden diese Punkte die tatsächliche Geometrie eines Gebäudes oder eines Bauwerks ab. Anstatt sich nur auf veraltete Unterlagen, unvollständige Bestandspläne oder manuelle Aufmaße zu verlassen, arbeiten Architekten mit real erfassten Gebäudedaten.

Gerade bei bestehenden Gebäuden ist das von großer Bedeutung, denn alte Planunterlagen stimmen oft nicht mehr mit dem tatsächlichen Zustand überein. Eine sauber aufgebaute Dokumentation des Ist-Zustands schafft deshalb eine deutlich zuverlässigere Grundlage für die weitere Planung.

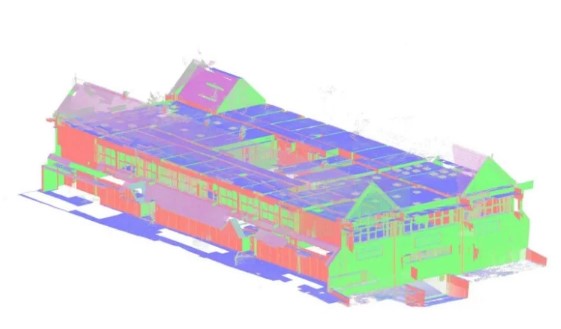

Wie Punktwolken für architektonische Projekte entstehen

Der Arbeitsprozess beginnt in der Regel mit 3D-Laserscanning, bei dem das Gebäude oder der Raum aus mehreren Positionen aufgenommen wird. Dabei entstehen große Mengen räumlicher Daten, die Wände, Decken, Böden, Öffnungen, Tragwerkselemente und weitere sichtbare Bauteile des Objekts erfassen.

Anschließend werden die einzelnen Scans registriert, zusammengeführt und überprüft. In diesem Schritt erfolgt auch die Aufbereitung der Punktwolke. Dazu gehören die Kontrolle der Datenqualität, das Entfernen von Störungen, die Ausrichtung der Scans und die Vorbereitung für die weitere Nutzung in Planung und Dokumentation.

Nach der Verarbeitung kann die Punktwolke in Softwareumgebungen wie Revit, AutoCAD, Archicad und ähnliche Planungsprogramme übernommen werden. Ab diesem Punkt ist sie nicht mehr nur ein Messdatensatz, sondern eine belastbare digitale Grundlage für Entwurf, Koordination und Modellierung.

Wie Architekten Punktwolken in der Praxis nutzen

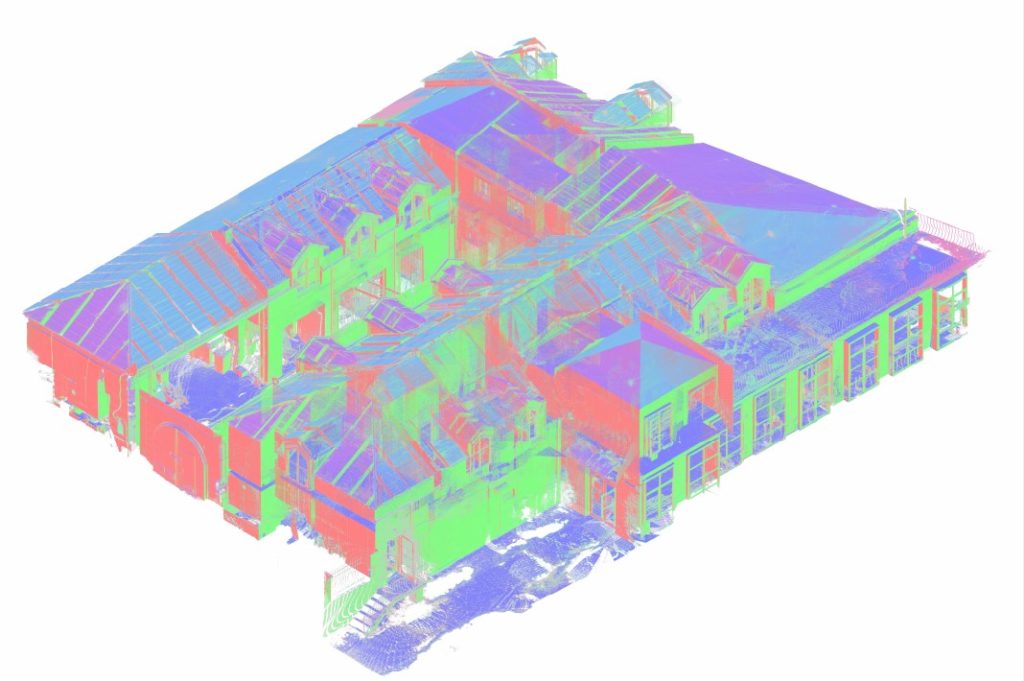

Bestandsaufnahme und Dokumentation des Ist-Zustands

Eine der wichtigsten Anwendungen ist die Erstellung einer Bestandsdokumentation und die präzise Dokumentation des Ist-Zustands. Bei Umbauten, Sanierungen und Bestandsprojekten müssen Architekten genau verstehen, wie das Gebäude heute tatsächlich aussieht und nicht nur, wie es einmal geplant wurde.

Auf Grundlage der Punktwolke lassen sich Grundrisse, Schnitte, Ansichten, Deckenpläne und weitere Bestandsunterlagen erstellen. Besonders wertvoll ist das bei Gebäuden, die im Laufe der Jahre mehrfach verändert wurden und deren vorhandene Unterlagen nicht mehr verlässlich sind.

Die Arbeit mit Punktwolken reduziert außerdem das Risiko, wichtige geometrische Details zu übersehen. Statt nur auf einzelne manuelle Messungen zurückzugreifen, steht ein dichter digitaler Datensatz des gesamten erfassten Bereichs zur Verfügung.

Umbau, Sanierung und Modernisierung

Bei Umbau- und Sanierungsprojekten ist die Punktwolke besonders wertvoll, weil Bestandsgebäude nur selten exakt ihrer alten Dokumentation entsprechen. Vor dem Entwurf müssen Architekten die tatsächliche Lage von Wänden, Deckenkanten, Unterzügen, Schächten, Installationszonen und lichten Höhen kennen.

Eine Punktwolke für Sanierung und Punktwolke für Umbauplanung liefert diese Informationen, weil sie das Gebäude so erfasst, wie es wirklich vorhanden ist. Dadurch lassen sich Planungsfehler reduzieren, Kollisionen früher erkennen und Eingriffe in die bestehende Struktur verlässlicher vorbereiten.

Für Architekturbüros bedeutet das mehr Sicherheit in frühen Planungsphasen, weniger Nacharbeit und eine bessere Abstimmung mit Fachplanern und Ausführenden.

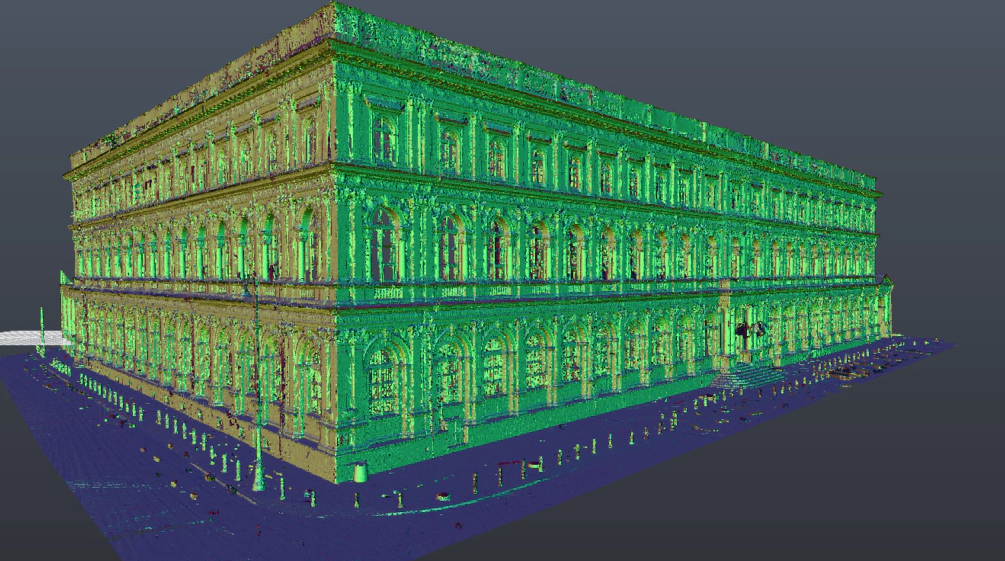

Denkmalpflege und Restaurierung

Auch in der Denkmalpflege und bei Restaurierungsprojekten spielen Punktwolken eine wichtige Rolle. Historische Gebäude weisen oft komplexe Geometrien, verformte Bauteile, unregelmäßige Fassaden, Gewölbe oder ornamentierte Oberflächen auf, die mit klassischen Aufmaßmethoden nur mit hohem Aufwand erfasst werden können.

Eine Punktwolke für Denkmalpflege ermöglicht die präzise Aufnahme dieser Geometrien und schafft eine fundierte Basis für Restaurierung, Erhaltung und denkmalgerechte Planung. Gerade bei sensiblen Bestandsobjekten ist eine genaue digitale Dokumentation oft unverzichtbar.

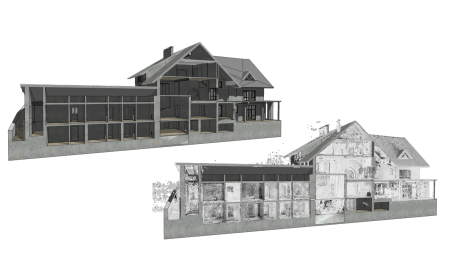

Digitale Gebäudemodelle und BIM im Bestand

In vielen Projekten dient die Punktwolke als Ausgangspunkt für ein digitales Bestandsmodell oder ein BIM-Modell im Bestand. Auf dieser Basis entstehen digitale Gebäudemodelle, 2D-Unterlagen, koordinierte Planungsgrundlagen und weiterführende Modelle für Architektur, Tragwerk oder technische Ausrüstung.

Die Überführung der Punktwolke in ein BIM-Modell ist vor allem dann sinnvoll, wenn ein Projekt eine strukturierte digitale Arbeitsgrundlage braucht. So arbeiten alle Beteiligten mit denselben verlässlichen Bestandsdaten und nicht mit mehreren voneinander abweichenden Versionen.

Vergleich: traditionelles Aufmaß und Arbeit mit Punktwolken

Welche Vorteile Punktwolken in der Architektur bieten

Der größte Vorteil besteht darin, dass Architekten auf realen Daten und nicht auf Vermutungen arbeiten. Das führt zu:

• einer präziseren Erfassung des Bestands,
• einer besseren Planungsgrundlage,
• weniger Fehlern in frühen Projektphasen,
• geringerer Zahl zusätzlicher Aufmaßtermine,
• besserer Abstimmung mit anderen Planungsbeteiligten,
• einer verlässlicheren Basis für Modelle und Unterlagen.

In der Praxis beschleunigt eine sauber aufgebaute Punktwolke den Planungsprozess und erhöht die Sicherheit bei Entscheidungen. Sie ist damit weit mehr als ein technisches Nebenprodukt der Aufnahme und wird zu einer echten digitalen Planungsgrundlage.

Punktwolken als Grundlage für Planungen im Bestand

Planen im Bestand bedeutet fast immer, mit räumlichen Einschränkungen, nicht standardisierten Geometrien und Abweichungen zwischen alten Unterlagen und dem tatsächlichen Zustand umzugehen. Genau deshalb ist eine Bestandsaufnahme mit Laserscanning so wertvoll.

Architekten erhalten damit exakte Daten, auf deren Grundlage neue Wände, Ausbauten, technische Einbauten, Deckenlösungen oder Umnutzungen verlässlicher geplant werden können. Gerade bei Innenausbauten, Umstrukturierungen und Nutzungsänderungen verbessert die Punktwolke die Qualität der Planung deutlich.
