Wie Laserscandaten in technische CAD-Dokumentation umgewandelt werden

Bei Sanierungen, Umbauten und Modernisierungen bestehender Gebäude sind präzise Bestandsdaten entscheidend. Deshalb wird heute immer häufiger 3D-Laserscanning von Gebäuden eingesetzt, um exakte Informationen über den tatsächlichen Zustand eines Objekts zu erfassen.

Das Ergebnis des Scannens ist eine sogenannte Punktwolke – eine digitale Darstellung der vorhandenen Geometrie. Für Architekten, Ingenieure und Fachplaner reichen Rohdaten jedoch meist nicht aus. Für die weitere Planung werden technische Zeichnungen und strukturierte CAD-Unterlagen benötigt.

Genau hier beginnt der Prozess der Umwandlung von Punktwolken in CAD-Dokumentation.

Was bedeutet Punktwolke-zu-CAD

Unter Punktwolke-zu-CAD versteht man die Umwandlung von Laserscandaten in technische Zeichnungen. Nach dem Scannen liegt das Gebäude zunächst als digitale Punktwolke mit Millionen gemessener Punkte vor.

Diese Daten bilden die reale Geometrie des Gebäudes sehr genau ab. Für die praktische Projektarbeit müssen daraus jedoch verständliche und bearbeitbare CAD-Pläne erstellt werden.

Dazu gehören unter anderem:

• Grundrisse
• Schnitte
• Ansichten
• technische Bestandszeichnungen

Durch diesen Ablauf bleibt die Genauigkeit der Vermessung erhalten und gleichzeitig entsteht eine nutzbare Planungsgrundlage.

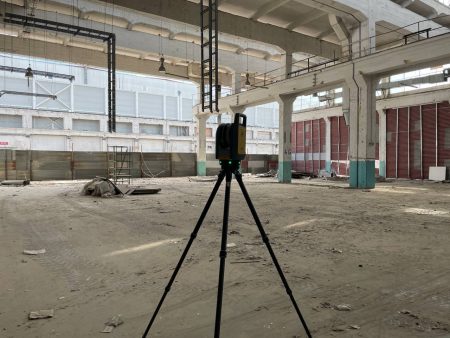

Wie das Laserscanning eines Gebäudes durchgeführt wir

Der Prozess beginnt direkt vor Ort. Der Laserscanner wird an mehreren Positionen innerhalb und außerhalb des Gebäudes aufgestellt, um alle sichtbaren Flächen zu erfassen.

Diese Methode eignet sich besonders für:

• Bestandsgebäude
• Sanierungsprojekte
• Industrieanlagen
• denkmalgeschützte Gebäude

Beim Scannen werden unter anderem erfasst:

• Wände und Decken
• Türen und Fensteröffnungen
• Fassaden
• sichtbare technische Anlagen und Tragwerke

Im Vergleich zu manuellen Messungen ermöglicht das Laserscanning eine deutlich vollständigere und präzisere Datenerfassung.

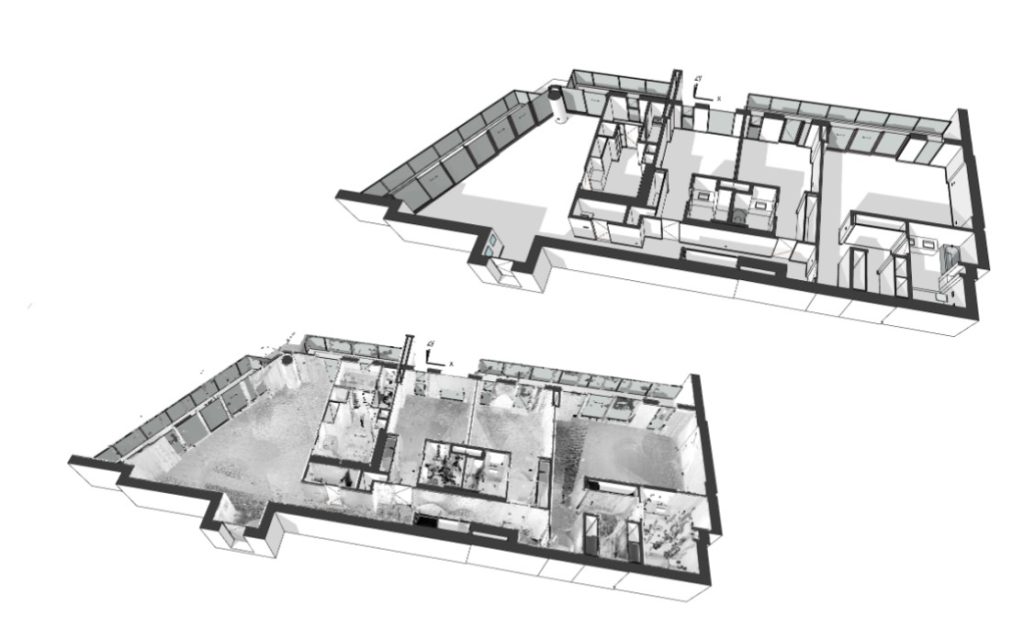

Von der Punktwolke zur CAD-Dokumentation

Nach Abschluss der Vermessung werden die einzelnen Scans zusammengeführt und registriert. Dadurch entsteht eine vollständige Punktwolke des Gebäudes.

Der typische Ablauf sieht folgendermaßen aus:

Schritt	Prozess	Ergebnis
Laserscanning	Datenerfassung vor Ort	Rohdaten
Registrierung	Zusammenführung der Scans	Punktwolke
Datenaufbereitung	Bereinigung und Prüfung	Verarbeitete Daten
CAD-Erstellung	Zeichnungserstellung	Technische Pläne
Ausgabe	Export als DWG/PDF	Dokumentationspaket

Anschließend werden die Daten für die technische Dokumentation aufbereitet und in CAD-Zeichnungen übertragen.

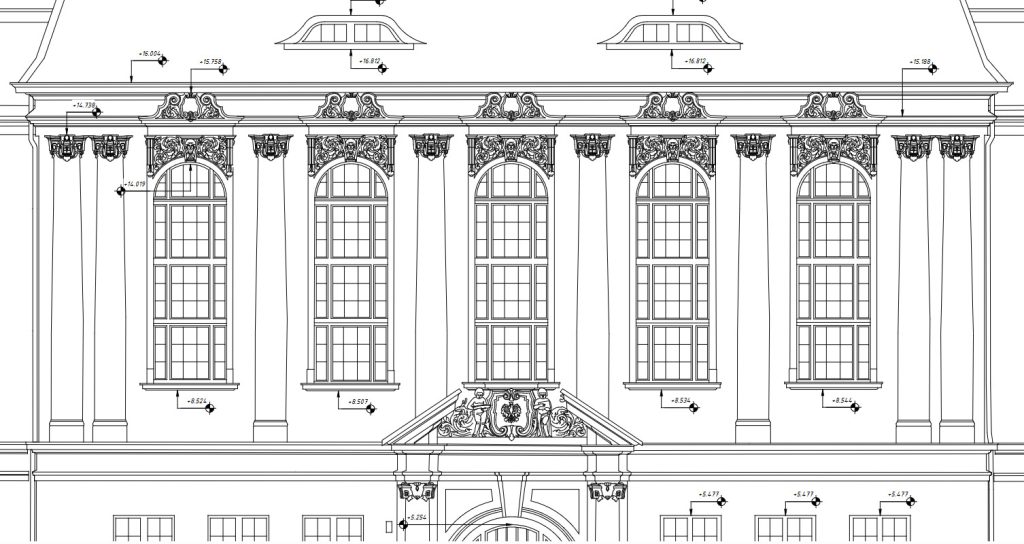

Wie CAD-Zeichnungen aus Punktwolken entstehen

Nach der Verarbeitung der Punktwolke beginnen Fachkräfte mit der Erstellung der CAD-Unterlagen. Die Punktwolke dient dabei als geometrische Grundlage für die Zeichnungserstellung.

Dabei werden unter anderem:

• Wandverläufe nachgezeichnet
• Maße übernommen
• Bauteile erfasst
• technische Zeichnungen erstellt

Dieser Ablauf ist häufig Teil einer umfassenden Bestandsdokumentation bestehender Gebäude, die bei Umbauten und Modernisierungen benötigt wird.

Typische Ergebnisse sind:

• Grundrisse
• Schnitte
• Fassadenansichten
• Deckenpläne
• technische Detailzeichnungen

Warum Punktwolken-zu-CAD bei Bestandsgebäuden wichtig ist

Bei bestehenden Gebäuden stimmen alte Pläne oft nicht mehr mit der Realität überein. Umbauten, nachträgliche Änderungen oder fehlende Unterlagen erschweren die Planung erheblich.

Die Umwandlung von Punktwolken in CAD-Dokumentation ermöglicht eine Planung auf Basis realer Messdaten und reduziert dadurch:

• Planungsfehler
• Kollisionen zwischen Gewerken
• zusätzliche Vor-Ort-Messungen
• kostspielige Nacharbeiten

Besonders wichtig ist dies bei:

• Sanierungen
• Umnutzungen
• Erweiterungen
• technischen Modernisierungen

Punktwolke-zu-CAD im Vergleich zu manuellen Messungen

Kriterium	Manuelle Vermessung	Punktwolke-zu-CAD
Genauigkeit	Niedriger	Höher
Geschwindigkeit	Langsamer	Schneller
Vollständigkeit der Daten	Eingeschränkt	Sehr hoch
Nutzung für BIM	Begrenzt	Vollständig
Risiko fehlender Daten	Höher	Niedriger

Da die Punktwolke dauerhaft gespeichert bleibt, können Daten später erneut ausgewertet werden, ohne nochmals vor Ort messen zu müssen.

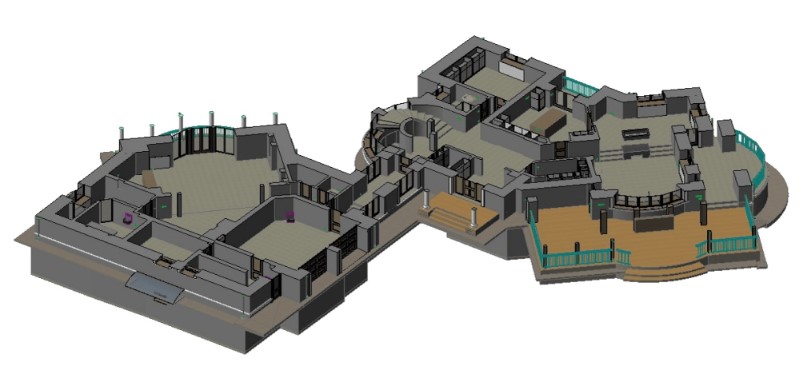

Wie CAD-Dokumentation BIM-Prozesse unterstützt

CAD-Unterlagen bilden häufig die Grundlage für spätere digitale Gebäudemodelle. Zeichnungen aus Laserscandaten werden oft zur Erstellung von BIM-Modellen verwendet.

Dabei kommen Prozesse wie:

• CAD-zu-BIM
• Scan-zu-BIM

zum Einsatz.

Dadurch wird die Koordination zwischen Architektur, Tragwerksplanung und technischer Gebäudeausrüstung deutlich verbessert.

Typische Ergebnisse eines Punktwolke-zu-CAD-Projekts

Je nach Projektumfang entstehen unterschiedliche Unterlagen. Häufig erstellt werden:

• DWG-Dateien
• PDF-Dokumentation
• Grundrisse
• Schnitte
• Fassadenansichten
• Deckenpläne
• Punktwolken-Dateien

Diese Unterlagen dienen als Grundlage für Planung, Genehmigung und Ausführung.

Fazit

Die Umwandlung von Punktwolken in CAD-Dokumentation ermöglicht die Erstellung präziser technischer Unterlagen auf Basis realer Laserscandaten.

Dadurch erhalten Architekten, Ingenieure und Bauunternehmen eine zuverlässige Grundlage für die Arbeit an bestehenden Gebäuden und können Planungs- sowie Ausführungsfehler deutlich reduzieren.
