Scan to Revit – Revit-Modelle auf Basis von Punktwolken, Laserscans und LiDAR-Daten

Scan to Revit bezeichnet den Prozess, bei dem reale Messdaten in ein strukturiertes Revit-Modell überführt werden, das für Planung, Dokumentation, Koordination und BIM-Workflows genutzt werden kann. In der Praxis geht es darum, ein digitales Gebäudemodell nicht auf Annahmen oder veraltete Bestandspläne zu stützen, sondern auf tatsächlich erfasste Geometrie aus Punktwolken, Laserscans oder LiDAR-Daten.

Bei ScanM2 realisieren wir Scan-to-Revit-Dienstleistungen für Architektur-, Ingenieur- und Bestandsprojekte, bei denen belastbare digitale Modelle auf Basis realer Gebäudedaten benötigt werden. Je nach Projektumfang umfasst dies die Umwandlung von Punktwolken in Revit-Modelle, die Auswertung von Laserscandaten, die Modellierung aus LiDAR-Daten sowie die Entwicklung strukturierter BIM-Modelle für bestehende Gebäude.

Gerade bei Umbau, Modernisierung, Sanierung und Bestandsdokumentation liegt der große Vorteil von Scan to Revit darin, Planungsrisiken früh zu reduzieren. Statt auf unvollständigen Zeichnungen zu arbeiten, erhält das Projektteam ein Revit-Modell, das den tatsächlichen Zustand des Gebäudes deutlich besser abbildet.

Was ist Scan to Revit

Scan to Revit bedeutet, eine Punktwolke oder andere Messdaten in ein nutzbares Revit-Modell zu übertragen. Grundlage können terrestrische Laserscans, mobile LiDAR-Aufnahmen, exportierte Matterport-Daten oder andere Erfassungsmethoden sein. Aus diesen Informationen werden in Revit Wände, Decken, Dächer, Öffnungen, tragende Bauteile und sichtbare technische Elemente modelliert.

Im Unterschied zur bloßen Nutzung einer Punktwolke als Referenz geht es bei der Modellierung in Revit auf Basis einer Punktwolke um die Erstellung eines strukturierten Gebäudemodells, das für Planung, Dokumentation, Koordination und weitere Projektphasen verwendet werden kann.

In vielen Projekten ist dieser Ablauf Teil eines größeren BIM-Prozesses, bei dem nicht nur ein 3D-Modell entsteht, sondern ein digital nutzbares Gebäudemodell für reale Planungs- und Abstimmungsaufgaben.

Warum Scan to Revit in realen Projekten wichtig ist

Bei Bestandsgebäuden ist die Qualität der Eingangsdaten oft der entscheidende Faktor für den weiteren Projekterfolg. Alte Pläne stimmen häufig nicht mit dem tatsächlichen Zustand überein, Umbauten wurden nicht sauber dokumentiert oder wichtige Bereiche sind nur unvollständig erfasst. Genau hier werden Workflows wie Laserscan zu Revit oder LiDAR zu Revit besonders wertvoll.

Typische Einsatzbereiche sind:

• Umbau und Modernisierung,
• Sanierung bestehender Gebäude,
• Bestandsaufnahme für Architektur und TGA,
• Umnutzung und adaptive reuse,
• technische Dokumentation,
• Koordination in bereits errichteten Gebäuden,
• Modellierung komplexer Bestandsstrukturen.

Wenn ein Projekt auf realen Messdaten basiert, sinkt die Zahl der Annahmen deutlich. Dadurch werden Planungsfehler reduziert, die fachübergreifende Abstimmung verbessert und die Grundlage für nachfolgende Projektentscheidungen verlässlicher.

Welche Eingangsdaten für Scan to Revit verwendet werden können

Ein Scan-to-Revit-Workflow kann mit unterschiedlichen Datentypen beginnen. Welche Daten geeignet sind, hängt vom Gebäude, vom Projektziel und von der Erfassungsmethode ab.

Laserscan zu Revit

Dies ist einer der häufigsten Workflows für Bestandsgebäude. Die dichte Punktwolke aus einem Laserscan ermöglicht die präzise Modellierung von Wänden, Decken, Dächern, Fassaden, Öffnungen, Trägern und anderen sichtbaren Gebäudeteilen.

LiDAR zu Revit

LiDAR zu Revit eignet sich besonders dann, wenn größere Bereiche, Außenräume oder gemischte Innen- und Außenaufnahmen erfasst werden müssen. Je nach Datendichte und Projektanforderung kann daraus ein belastbares Revit-Modell für Dokumentation und Planung entwickelt werden.

Matterport-Daten zu Revit

In ausgewählten Innenraum- und Gewerbeprojekten kann die Überführung exportierter Matterport-Daten in ein Revit-Modell sinnvoll sein, sofern die Datenqualität für die gewünschte Modellierung ausreicht. In solchen Fällen kann dieser Workflow den modellbasierten Einstieg in die Bestandsplanung beschleunigen.

Punktwolke zu Revit-Modell

In vielen Projekten reicht die reine Punktwolke nicht aus. Benötigt wird ein Revit-Modell, das Planern, Architekten und Ingenieuren als aktive Arbeitsgrundlage dient. Genau hier wird die Umwandlung von Punktwolken in Revit-Modelle zum entscheidenden Schritt.

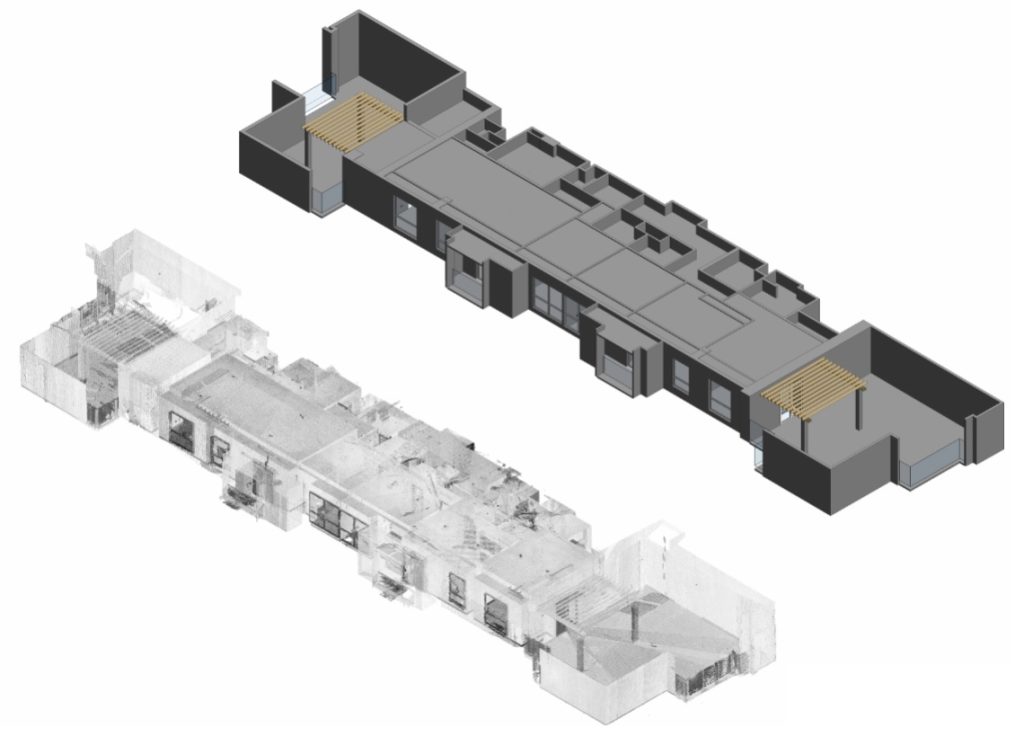

Was ScanM2 im Rahmen von Scan to Revit liefert

Der Umfang der Ergebnisse hängt vom Gebäudetyp, vom gewünschten Detaillierungsgrad und vom späteren Einsatzzweck ab. ScanM2 behandelt Scan to Revit nicht als starres Standardschema, sondern als projektbezogene Leistung.

Typische Ergebnisse sind:

• Revit-Modelle für Bestandsgebäude,
• architektonische As-Built-Modelle,
• Tragwerksmodelle,
• modellbasierte Grundlagen für TGA-Koordination,
• Grundrisse, Schnitte und Ansichten aus dem Modell,
• digitale Unterlagen für Dokumentation und Planung,
• Modellaktualisierungen auf Basis neuer Scan-Daten,
• BIM-fähige Modelle für weitere Projektphasen.

In Projekten mit erweitertem BIM-Umfang lässt sich dieser Workflow direkt mit Revit-BIM-Modellierungsdienstleistungen und Architektonische BIM-Modellierung verbinden, wenn das Modell mehr als nur eine einzelne Projektphase unterstützen soll.

Scan to Revit für Architektur, Tragwerk und MEP

Ein großer Vorteil von Scan to Revit besteht darin, dass das resultierende Modell für mehrere Fachbereiche genutzt werden kann.

Für Architektur unterstützt das Modell:

• Bestandsgrundrisse,
• Schnitte und Fassaden,
• Dokumentation des Ist-Zustands,
• Umbau- und Sanierungsplanung,
• Raum- und Layoutentwicklung.

Für Tragwerksplanung kann das Modell genutzt werden für:

• Abbildung tragender Strukturen,
• Überprüfung von Decken, Trägern und Stützen,
• Grundlage für Verstärkungen und Umbauten,
• Modellierung bestehender Bauteile.

Für technische Gewerke ist die Verbindung mit MEP-BIM-Modellierung in Revit besonders wichtig, wenn Schächte, Technikräume, Leitungszonen oder vorhandene Installationen in einem Bestandsgebäude koordiniert werden müssen.

Gerade deshalb wird die Punktwolkenmodellierung in Revit in technisch anspruchsvollen Modernisierungs- und Koordinationsprojekten immer wichtiger.

Typische Einsatzszenarien für Scan to Revit

Die konkrete Anwendung von Scan to Revit variiert je nach Projekt, bestimmte Szenarien treten jedoch besonders häufig auf.

Bestandsdokumentation

Wenn ein vorhandenes Gebäude vor Beginn der Planung präzise dokumentiert werden muss, schafft ein Revit-Modell auf Scan-Basis eine belastbare Grundlage für Architekten, Ingenieure und Fachplaner.

Umbau und Modernisierung

Bei Sanierungen, Erweiterungen und Anpassungen hilft ein Revit-Modell aus Messdaten dabei, die tatsächlichen Bedingungen des Gebäudes zu verstehen und daraus planungsfähige Unterlagen abzuleiten.

TGA-Koordination in Bestandsgebäuden

Wenn vorhandene technische Systeme berücksichtigt oder neue Systeme in begrenzte Bestandsräume integriert werden müssen, unterstützt ein scanbasiertes Revit-Modell die bessere Koordination.

Umwandlung von Messdaten in ein Planungsmodell

Für Teams, die bereits über eine Punktwolke verfügen, aber ein verwendbares Projektmodell benötigen, bildet die Erstellung von Revit-Modellen aus Punktwolken die entscheidende Verbindung zwischen Aufmaß und BIM-Nutzung.

Vergleichstabelle: Rohdaten aus dem Scan vs. Scan-to-Revit-Modell

Projektphase	Punktwolke / Rohdaten	Scan-to-Revit-Modell
Bestandsanalyse	Geometrische Referenz	Strukturiertes Modell des tatsächlichen Gebäudes
Dokumentation	Erfordert Interpretation	Grundrisse, Schnitte, Ansichten, Modellbasis
Umbau und Sanierung	Nur eingeschränkt direkt nutzbar	Verlässliche Grundlage für Planung
BIM-Koordination	Ohne Modellierung schwierig	In Revit nutzbare Projektumgebung
Zusammenarbeit im Team	Für Nicht-Spezialisten schwerer nutzbar	Besser für Architekten und Ingenieure
Weiterentwicklung	Rohdaten bleiben komplex	Modell kann fortgeführt und aktualisiert werden

Viele Projektteams beenden ihre Arbeit deshalb nicht bei der reinen Erfassung. Erst das Revit-Modell macht aus Messdaten ein praktisch nutzbares Werkzeug für Planung und Koordination.

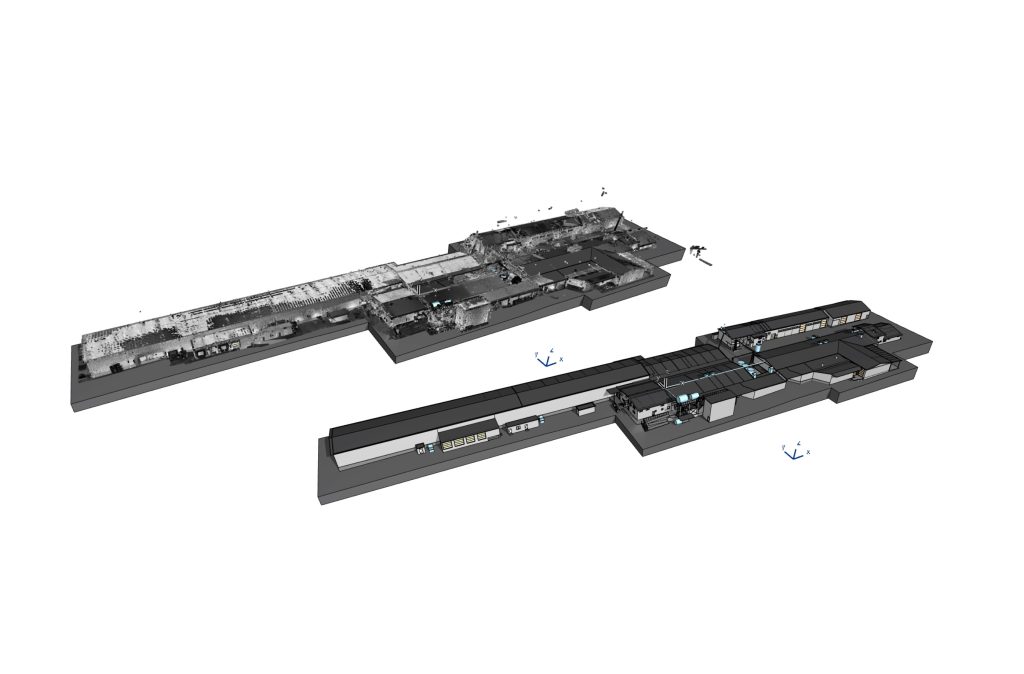

Wie Scan to Revit in der Praxis abläuft

Ein funktionierender Scan-to-Revit-Workflow besteht nicht nur darin, eine Punktwolke in Revit zu laden. Entscheidend sind die Interpretation der Daten, eine saubere Modellierungsstrategie und ein klares Verständnis dafür, wofür das Modell später eingesetzt wird.

Ein typischer Ablauf umfasst:

1. Analyse der Eingangsdaten und des Projektziels,
2. Bewertung der Punktwolkenqualität,
3. Festlegung der Modellierungsstrategie,
4. schrittweise Modellierung in Revit auf Basis der Scan-Daten,
5. Qualitätskontrolle und Modellprüfung,
6. Vorbereitung von Dokumentation und BIM-Ergebnissen,
7. Übergabe des Modells und gegebenenfalls Korrekturen.

Wenn zeichnungsbasierte Ergebnisse im Vordergrund stehen, kann dieser Workflow auch mit Revit-Zeichnungsdienstleistungen verbunden werden.

Warum Unternehmen Scan to Revit auslagern

Viele Unternehmen erfassen Bestandsdaten selbst, möchten aber kein eigenes Team für die vollständige Umwandlung von Punktwolken in Revit-Modelle aufbauen. In solchen Fällen ist das Auslagern von Scan to Revit eine wirtschaftliche und flexible Lösung.

Häufig wird externe Unterstützung genutzt, wenn:

• interne Teams ausgelastet sind,
• Projektfristen eng sind,
• spezielle Erfahrung mit Punktwolkenmodellierung fehlt,
• Bestandsmodellierung nicht zum Tagesgeschäft gehört,
• ein konsistenter Output ohne Personalaufbau benötigt wird.

Das gilt besonders für Projekte mit LiDAR zu Revit, Laserscan zu Revit und komplexer Modellierung bestehender Gebäude für Dokumentation, Umbau oder technische Koordination.

Warum ScanM2

ScanM2 arbeitet mit Punktwolken, Laserscandaten, LiDAR-Erfassungen und BIM-Modellierung für Architektur, Ingenieurwesen und bestehende Gebäude. Wir wissen, dass Scan to Revit nicht nur bedeutet, Geometrie nachzuzeichnen, sondern ein Modell zu erstellen, das für reale Projektarbeit tatsächlich nutzbar ist.

Unser Ansatz basiert auf:

• präziser Auswertung der Scan-Daten,
• strukturierter Modellierung in Revit,
• praxisgerechten Ergebnissen für Planung und Dokumentation,
• Unterstützung von Architektur, Tragwerk und Gebäudetechnik,
• flexibler Zusammenarbeit bei scanbasierten Modellierungsprojekten.

Unabhängig davon, ob das Projekt auf Punktwolken, LiDAR-Daten, Matterport-Exporten oder klassischem Laserscanning basiert, liefert ScanM2 Revit-Modelle, die belastbar, konsistent und für die weitere Projektarbeit geeignet sind.
