Scan to Revit – modelowanie w Revit na podstawie chmury punktów, skaningu laserowego i LiDAR

Czym jest Scan to Revit

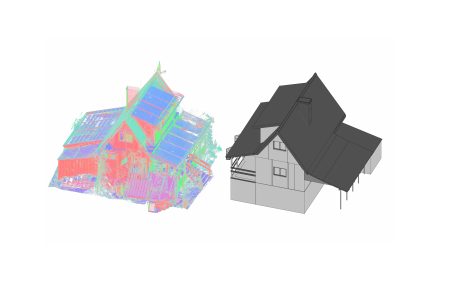

Scan to Revit polega na opracowaniu modelu Revit z chmury punktów lub innych danych pozyskanych w procesie skanowania. W zależności od projektu źródłem danych może być naziemny skaning laserowy, mobilny LiDAR, chmura punktów z Matterport lub inny zestaw danych przestrzennych. Następnie na ich podstawie tworzony jest uporządkowany model budynku w środowisku Autodesk Revit.

W odróżnieniu od samego wykorzystania chmury punktów jako referencji, workflow modelowania w Revit na podstawie chmury punktów prowadzi do stworzenia modelu, który może być dalej używany w dokumentacji, koordynacji, przebudowie lub projektowaniu. Oznacza to, że dane pomiarowe stają się praktycznym narzędziem projektowym, a nie tylko zapisem geometrii.

W wielu przypadkach proces ten jest częścią szerszego workflow Scan to BIM w Revit, gdzie końcowym rezultatem jest nie tylko model 3D, ale także środowisko BIM gotowe do dalszej pracy projektowej.

Dlaczego Scan to Revit ma znaczenie w projektach rzeczywistych

W projektach dotyczących budynków istniejących jakość danych wejściowych ma kluczowe znaczenie. Błędy na początku procesu modelowania bardzo szybko przekładają się na błędy w dokumentacji, kolizje branżowe, niepotrzebne korekty i stratę czasu po stronie projektantów oraz wykonawców. Dlatego skan laserowy do Revit i LiDAR do Revit są dziś tak istotne w pracy z obiektami już wybudowanymi.

Scan to Revit znajduje szczególne zastosowanie w sytuacjach takich jak:

• przebudowa i modernizacja budynku,
• adaptacja funkcji obiektu,
• dokumentacja stanu istniejącego,
• projekty retrofitowe,
• rozbudowa i nadbudowa,
• koordynacja instalacji w istniejących przestrzeniach,
• przygotowanie modeli BIM dla obiektów bez aktualnych rysunków.

W takich scenariuszach konwersja chmury punktów do Revit pozwala pracować na rzeczywistych danych pomiarowych i znacząco ogranicza liczbę założeń projektowych.

Jakie dane wejściowe można wykorzystać

Proces Scan to Revit może opierać się na różnych typach danych, w zależności od obiektu, zakresu prac i technologii użytej na etapie pomiaru.

Skan laserowy do Revit

To jeden z najczęściej spotykanych workflow dla obiektów istniejących. Gęsta chmura punktów pozwala odtworzyć ściany, stropy, dachy, elewacje, otwory, elementy konstrukcyjne oraz widoczne instalacje z wysoką dokładnością.

LiDAR do Revit

LiDAR do Revit jest przydatny tam, gdzie projekt wymaga szybkiego pozyskania danych, pracy na większym obszarze lub połączenia skanowania zewnętrznego i wewnętrznego. Dobrze przygotowane dane LiDAR mogą stanowić podstawę do opracowania modelu BIM dla budynku istniejącego.

Konwersja danych Matterport do modelu Revit

W wybranych projektach wnętrzowych oraz komercyjnych konwersja danych Matterport do modelu Revit może być praktycznym rozwiązaniem, jeśli dane eksportowane z systemu nadają się do dalszego modelowania i odpowiadają wymaganej jakości. W takich przypadkach workflow „Matterport point cloud to Revit” może stanowić uzupełnienie szerszego procesu modelowania obiektu istniejącego.

Opracowanie modelu Revit na podstawie chmury punktów

W wielu realizacjach celem nie jest samo przechowywanie chmury punktów, lecz przejście od surowych danych pomiarowych do gotowego modelu projektowego. Właśnie wtedy opracowanie modelu Revit na podstawie chmury punktów staje się kluczowym etapem pracy.

Co dostarcza ScanM2 w ramach Scan to Revit

Zakres rezultatów końcowych zależy od typu projektu, poziomu szczegółowości modelu oraz celu, w jakim model będzie dalej wykorzystywany. W ScanM2 nie traktujemy Scan to Revit jako sztywnego schematu, lecz jako usługę dopasowaną do konkretnego zadania projektowego.

Typowe rezultaty obejmują:

• model Revit budynku istniejącego,
• architektoniczny model as-built,
• model konstrukcyjny,
• model do dalszej koordynacji branżowej,
• rzuty, przekroje i elewacje generowane z modelu,
• dane do dokumentacji technicznej,
• aktualizacje modelu na podstawie nowych danych skanowania,
• środowisko przygotowane do dalszego rozwoju BIM.

W projektach o szerszym zakresie ten workflow naturalnie łączy się z usługami takimi jak Revit BIM Modeling Services oraz Architectural BIM modeling, szczególnie gdy model ma wspierać więcej niż jeden etap inwestycji.

Scan to BIM w Revit dla architektury, konstrukcji i instalacji

Jedną z najważniejszych zalet workflow revit scan to bim jest możliwość wykorzystania modelu w różnych branżach w ramach jednego środowiska projektowego.

Dla architektury model może wspierać:

• dokumentację stanu istniejącego,
• przygotowanie rzutów i przekrojów,
• opracowanie elewacji,
• przebudowę i rozbudowę,
• projektowanie układów funkcjonalnych.

Dla konstrukcji może wspierać:

• odtworzenie geometrii elementów nośnych,
• weryfikację stropów, belek i słupów,
• przygotowanie danych do projektów retrofitowych,
• modelowanie istniejącej struktury budynku.

Dla instalacji workflow ten często łączy się z usługą MEP BIM Modeling in Revit, zwłaszcza wtedy, gdy trzeba odtworzyć istniejące trasy instalacyjne, piony, pomieszczenia techniczne i strefy serwisowe w już funkcjonującym obiekcie.

Typowe zastosowania Scan to Revit

Praktyczne wykorzystanie Scan to Revit zależy od charakteru inwestycji, ale pewne scenariusze pojawiają się szczególnie często.

Dokumentacja obiektów istniejących

Gdy zespół projektowy potrzebuje wiarygodnego modelu istniejącego budynku, scan to bim w revit pozwala opracować uporządkowaną bazę do dalszej dokumentacji i projektowania.

Przebudowa i modernizacja

W projektach przebudowy model przygotowany na podstawie chmury punktów pozwala lepiej zrozumieć rzeczywisty stan obiektu i ograniczyć ryzyko błędów przy dalszym projektowaniu.

Koordynacja branżowa

W obiektach z dużą liczbą instalacji i ograniczoną przestrzenią techniczną modelowanie chmury punktów w Revit wspiera koordynację oraz lepsze planowanie prac modernizacyjnych.

Konwersja danych pomiarowych do modelu

Jeśli klient posiada już chmurę punktów, ale potrzebuje modelu do dokumentacji, BIM lub dalszej pracy projektowej, opracowanie modelu Revit z chmury punktów staje się logicznym następnym krokiem.

To właśnie dlatego wiele firm nie zatrzymuje się na samym pomiarze. Potrzebują modelu, który można wykorzystać w realnym procesie projektowym, a nie wyłącznie danych referencyjnych.

Jak wygląda Scan to Revit w praktyce

Dobry workflow Scan to Revit nie polega na samym zaimportowaniu chmury punktów do programu. Wymaga interpretacji danych, ustalenia celu modelu i odpowiedniej strategii modelowania.

Typowy proces obejmuje:

1. analizę danych wejściowych i zakresu projektu,
2. ocenę jakości chmury punktów,
3. ustalenie założeń modelowania w Revit,
4. modelowanie poszczególnych elementów na podstawie danych skanowania,
5. kontrolę jakości i weryfikację modelu,
6. przygotowanie dokumentacji i outputów BIM,
7. przekazanie modelu oraz ewentualne korekty.

W projektach, gdzie istotna jest dokumentacja rysunkowa, workflow ten może być również powiązany z usługami Revit Drafting Services.

Dlaczego firmy zlecają Scan to Revit na zewnątrz

Wiele firm potrafi samodzielnie pozyskiwać dane z obiektu, ale nie chce budować wewnętrznego zespołu zajmującego się pełną konwersją chmury punktów do modelu Revit. W takich przypadkach outsourcing Scan to Revit jest rozwiązaniem praktycznym i skalowalnym.

Najczęściej zewnętrzne wsparcie wybierane jest wtedy, gdy:

• zespół wewnętrzny ma ograniczone zasoby,
• termin realizacji projektu jest krótki,
• potrzebna jest specjalistyczna interpretacja danych pomiarowych,
• modelowanie obiektów istniejących nie jest codzienną specjalizacją firmy,
• klient oczekuje spójnego rezultatu bez powiększania etatu.

Dotyczy to szczególnie projektów związanych z workflow typu laser scan to revit, lidar revit oraz modelowaniem budynków istniejących dla potrzeb dokumentacji i modernizacji.

Dlaczego ScanM2

ScanM2 realizuje projekty oparte na chmurze punktów, danych LiDAR, skaningu laserowym oraz modelowaniu BIM dla architektury, inżynierii i obiektów istniejących. Rozumiemy, że Scan to Revit nie polega tylko na odtworzeniu geometrii, ale na stworzeniu modelu, który będzie realnie użyteczny dla projektantów, inżynierów i zespołów koordynacyjnych.

Nasze podejście opiera się na:

• dokładnej interpretacji danych pomiarowych,
• uporządkowanym modelowaniu w Revit,
• dopasowaniu modelu do celu projektu,
• praktycznych rezultatach dla dokumentacji i projektowania,
• elastycznej współpracy przy projektach opartych na danych z pomiaru.

Niezależnie od tego, czy projekt opiera się na chmurze punktów, danych LiDAR, Matterport czy skaningu laserowym, celem ScanM2 jest dostarczenie modelu Revit, który będzie wiarygodny, spójny i gotowy do wykorzystania w dalszym workflow projektowym.
