Point Cloud do CAD: Jak dane ze skanowania laserowego stają się dokumentacją techniczną

Nowoczesne projekty modernizacji, przebudowy oraz adaptacji istniejących budynków wymagają dokładnych danych o rzeczywistym stanie obiektu. Właśnie dlatego coraz częściej wykorzystywane są technologie takie jak skanowanie laserowe 3D budynków, które pozwalają szybko pozyskać szczegółowe dane pomiarowe.

Efektem skanowania jest chmura punktów — cyfrowe odwzorowanie geometrii budynku. Jednak sama chmura punktów nie zawsze jest wystarczająca do pracy projektowej. Architekci i inżynierowie najczęściej potrzebują czytelnej dokumentacji CAD, która może być wykorzystywana w procesie projektowym i wykonawczym.

Proces przekształcania danych pomiarowych w dokumentację techniczną określany jest jako point cloud to CAD conversion.

Czym jest Point Cloud to CAD

Point cloud to CAD to proces konwersji danych ze skanowania laserowego do dokumentacji CAD. Po wykonaniu skanowania dane zapisywane są w postaci chmury punktów zawierającej miliony dokładnych punktów pomiarowych.

Chmura punktów bardzo dokładnie odwzorowuje geometrię istniejącego budynku, jednak do codziennej pracy projektowej konieczne jest przygotowanie uporządkowanych rysunków technicznych.

Dlatego dane są przekształcane w:

• rzuty kondygnacji
• przekroje
• elewacje
• rysunki techniczne CAD

Proces ten pozwala zachować dokładność pomiarową i jednocześnie stworzyć dokumentację wygodną do dalszej pracy projektowej.

Jak wykonywane jest skanowanie laserowe budynku

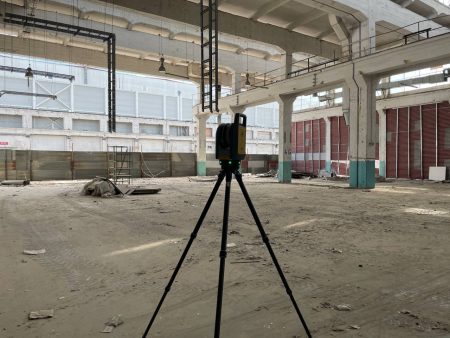

Proces rozpoczyna się od terenowego skanowania obiektu. Skaner ustawiany jest w wielu punktach budynku, aby zarejestrować wszystkie widoczne powierzchnie z różnych perspektyw.

Technologia ta znajduje zastosowanie szczególnie w przypadku:

• istniejących budynków
• projektów modernizacyjnych
• obiektów przemysłowych
• budynków zabytkowych

Skanowanie pozwala szybko zebrać dane dotyczące:

• ścian i stropów
• otworów okiennych i drzwiowych
• elewacji
• widocznych instalacji i elementów konstrukcyjnych

Od chmury punktów do dokumentacji CAD

Po zakończeniu skanowania dane są przetwarzane oraz łączone w jedną spójną chmurę punktów. Proces ten nazywany jest rejestracją skanów.

Typowy workflow wygląda następująco:

Na tym etapie realizowane są również procesy takie jak opracowanie chmury punktów do CAD, gdzie dane pomiarowe stają się podstawą dokumentacji technicznej.

Jak powstają rysunki CAD z chmury punktów

Po przygotowaniu danych specjaliści rozpoczynają opracowanie dokumentacji CAD. Chmura punktów wykorzystywana jest jako odniesienie geometryczne, na podstawie którego odtwarzane są elementy budynku.

Proces ten obejmuje:

• trasowanie ścian
• odczyt wymiarów
• opracowanie geometrii
• przygotowanie rysunków technicznych

W praktyce workflow ten stanowi część szerszej dokumentacji powykonawczej budynku, wykorzystywanej w projektach przebudowy, modernizacji i adaptacji istniejących obiektów.

Typowe opracowania obejmują:

• rzuty kondygnacji
• przekroje
• elewacje
• rzuty sufitów
• dokumentację elewacji

Dlaczego Point Cloud to CAD jest ważny dla istniejących budynków

W przypadku istniejących obiektów dokumentacja archiwalna bardzo często jest nieaktualna lub nie odzwierciedla zmian wykonanych podczas eksploatacji budynku.

Point cloud to CAD pozwala tworzyć dokumentację opartą na rzeczywistych pomiarach, co znacząco ogranicza ryzyko:

• błędów projektowych
• kolizji branżowych
• dodatkowych pomiarów
• kosztownych poprawek na budowie

Workflow ten jest szczególnie ważny przy:

• modernizacjach
• adaptacjach budynków
• projektach retrofit
• dokumentacji obiektów historycznych

Point Cloud to CAD vs tradycyjne pomiary

Dzięki zachowaniu pełnej chmury punktów możliwe jest ponowne wykorzystanie danych bez konieczności ponownego wyjazdu na obiekt.

Jak dokumentacja CAD wspiera workflow BIM

Dokumentacja CAD bardzo często stanowi podstawę dalszego modelowania BIM. Rysunki przygotowane na podstawie skanowania mogą być wykorzystywane podczas tworzenia modeli cyfrowych budynku.

To właśnie tutaj wykorzystywane są procesy takie jak:

• CAD to BIM
• Scan to BIM

Takie podejście znacząco poprawia koordynację międzybranżową i pozwala zachować zgodność pomiędzy dokumentacją a modelem BIM.

Typowe deliverables w projektach Point Cloud to CAD

Końcowy zakres dokumentacji zależy od projektu oraz wymagań klienta. Najczęściej przygotowywane są:

• pliki DWG
• dokumentacja PDF
• rzuty kondygnacji
• przekroje
• elewacje
• rzuty sufitów podwieszanych
• pliki chmury punktów

Dokumentacja ta wykorzystywana jest w projektach modernizacyjnych, przebudowach oraz workflow BIM.

Podsumowanie

Point cloud to CAD to proces, który pozwala przekształcić dane ze skanowania laserowego w praktyczną dokumentację techniczną wykorzystywaną przez architektów, inżynierów i wykonawców.

Dzięki wykorzystaniu dokładnych danych pomiarowych możliwe jest tworzenie wiarygodnej dokumentacji istniejących budynków, ograniczenie liczby błędów projektowych oraz usprawnienie całego procesu inwestycyjnego.
