Wprowadzenie: Skanowanie 3D jako fundament nowoczesnego przemysłu

Skanowanie 3D to technologia, która w ciągu ostatniej dekady zrewolucjonizowała podejście do projektowania, produkcji i kontroli jakości. Dzięki możliwości przekształcania fizycznych obiektów w precyzyjne modele cyfrowe, firmy zyskują narzędzia do optymalizacji procesów, redukcji kosztów oraz wprowadzania innowacji. Poniżej przedstawiamy pięć kluczowych zastosowań tej technologii, które ilustrują jej wpływ na rozwój Przemysłu 4.0.

Projektowanie i prototypowanie: od idei do realizacji

Cyfrowe odwzorowanie obiektów

Skanowanie 3D umożliwia tworzenie dokładnych modeli 3D istniejących przedmiotów, co jest nieocenione w procesie projektowania. Na przykład w branży lotniczej inżynierowie skanują elementy maszyn, aby analizować ich zużycie lub testować nowe rozwiązania w środowisku wirtualnym. Dzięki temu prototypowanie staje się szybsze i tańsze – zmiany wprowadza się w modelu cyfrowym, zamiast tworzyć kolejne fizyczne wersje.

Przykład zastosowania:

W motoryzacji skanowanie 3D wykorzystuje się do analizy aerodynamiki nadwozi. Modele samochodów są skanowane, a następnie testowane w symulacjach komputerowych, co pozwala na optymalizację kształtu bez konieczności budowy kosztownych makiet.

Kontrola jakości: precyzja w mikroskali

Technologia wspierająca zeroemisyjne błędy

Tradycyjne metody kontroli jakości często opierają się na manualnych pomiarach, które są czasochłonne i podatne na błędy ludzkie. Skanowanie 3D zastępuje je automatycznymi systemami, które porównują cyfrowy model produktu z jego idealnym wzorcem. Rozwiązanie to jest szczególnie ważne w produkcji precyzyjnych komponentów, np. łożysk czy implantów medycznych, gdzie nawet milimetrowe odchylenie może uniemożliwić montaż.

Case study:

W branży elektronicznej skanery 3D służą do inspekcji płytek drukowanych (PCB). Systemy wykrywają mikrouszkodzenia ścieżek, które są niewidoczne gołym okiem, gwarantując niezawodność urządzeń.

Zarządzanie częściami zamiennymi: cyfrowa archiwizacja

Ratunek dla historycznych maszyn

Wiele firm zmaga się z brakiem dokumentacji technicznej starszych maszyn lub trudnościami w zdobyciu części zamiennych. Skanowanie 3D pozwala na tworzenie cyfrowych kopii takich komponentów, które następnie można wydrukować na drukarce 3D lub wykorzystać do produkcji form odlewniczych.

Przykład z przemysłu:

W energetyce skanowanie 3D wykorzystuje się do odtwarzania elementów turbin, które zostały wycofane z produkcji. Dzięki digitalizacji, firmy unikają przestojów i zachowują ciągłość działania infrastruktury.

Nowoczesne Budownictwo i Kontrola Jakości: Skanowanie 3D w Wykrywaniu Błędów i Optymalizacji Procesów

Współczesne budownictwo oraz zaawansowane projekty architektoniczne wymagają nie tylko precyzji wykonania, ale także błyskawicznej weryfikacji zgodności z założeniami. Tutaj z pomocą przychodzą technologie skanowania 3D, które umożliwiają wykrywanie nawet najmniejszych błędów konstrukcyjnych lub niezgodności projektowych na wczesnym etapie prac.

Dzięki nim można w kilka minut precyzyjnie zmierzyć zarówno duże elementy konstrukcyjne, jak i drobne detale – np. nieregularne połączenia ścian, nierówności posadzek czy niedopasowanie instalacji.

Cyfrowe odwzorowanie obiektów eliminuje ryzyko ludzkich pomyłek, skraca czas kontroli jakości i pozwala na szybkie korekty, zanim błędy przełożą się na kosztowne przestoje lub konieczność demontażu. Poniższe przykłady pokazują, jak ta technologia wspiera nie tylko budowę, ale także renowację i produkcję, stając się niezbędnym narzędziem w erze cyfrowej transformacji przemysłu.

Przykłady zastosowań:

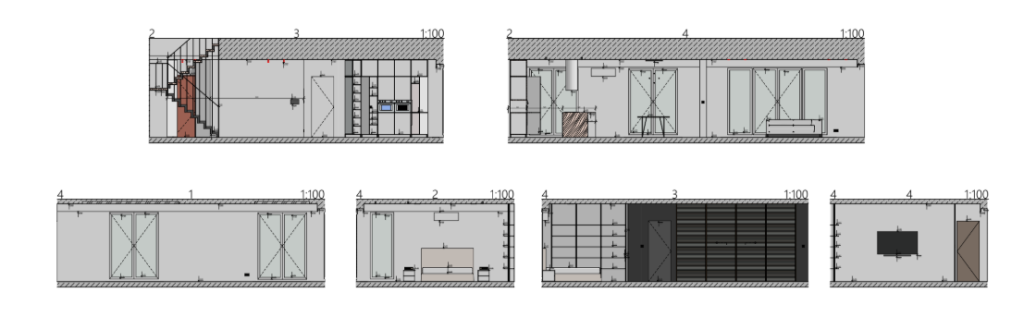

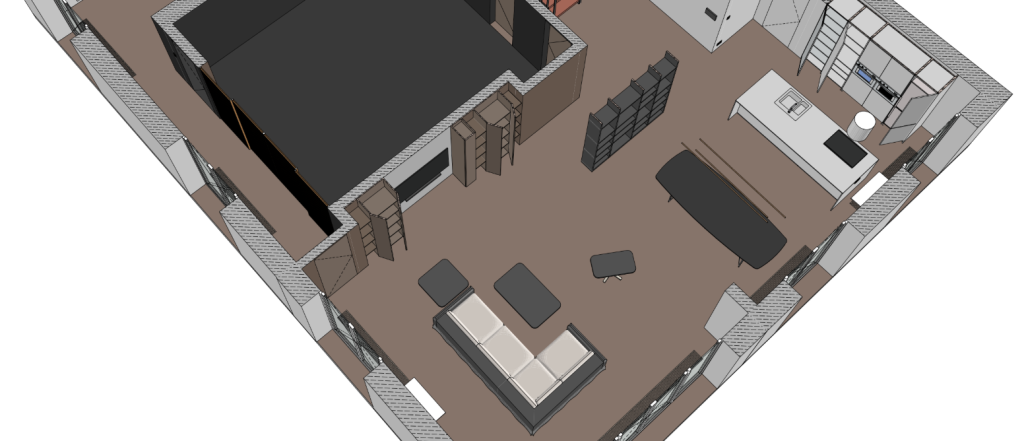

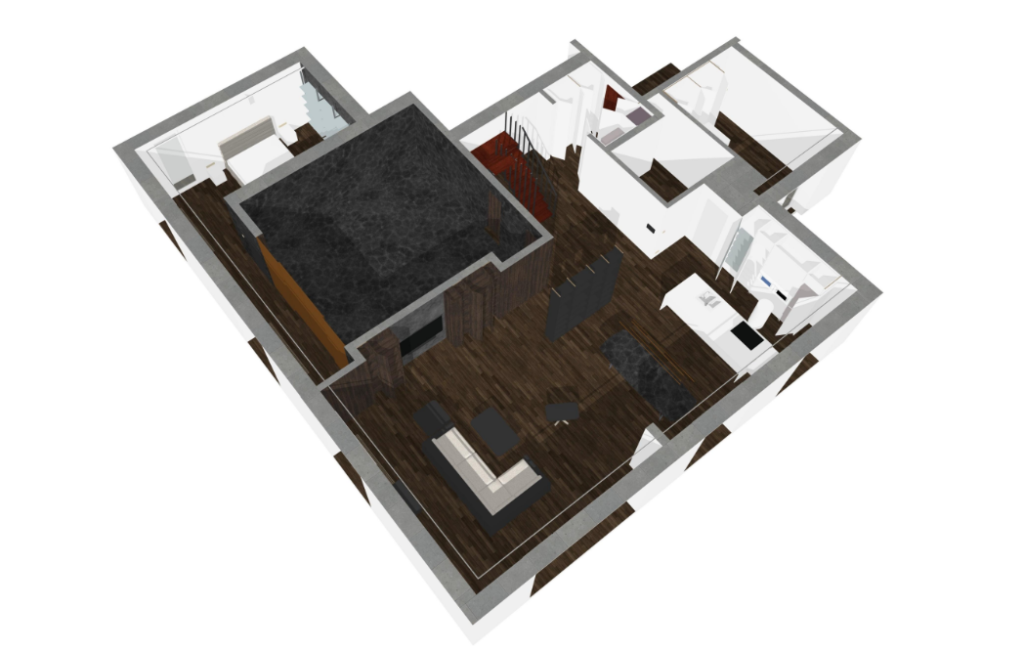

• Architektura wnętrz i meblarstwo: Stacjonarne skanery 3D pozwalają na dokładne odwzorowanie przestrzeni — zwłaszcza tych o niestandardowych kształtach — co umożliwia idealne dopasowanie zabudów, mebli i instalacji bez konieczności ręcznych pomiarów.

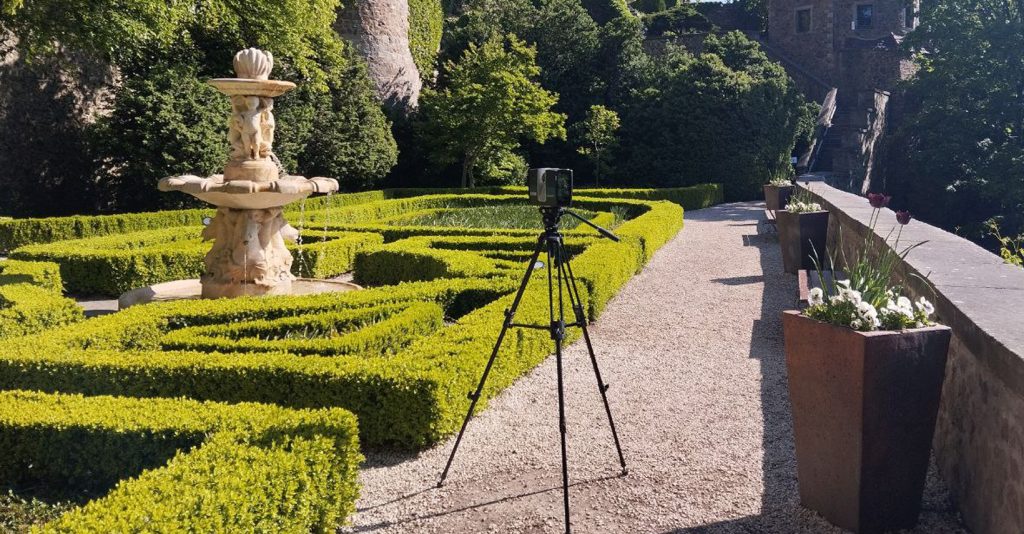

• Renowacja zabytków i konserwacja przemysłowa: Precyzyjna dokumentacja 3D złożonych detali architektonicznych umożliwia ich wierne odtworzenie i archiwizację, a także wspiera proces planowania renowacji.
• Produkcja jednostkowa i zamienna: W przemyśle maszynowym skanowanie 3D ułatwia rekonstrukcję części zamiennych do urządzeń, dla których nie istnieje już dokumentacja techniczna — szczególnie istotne w przypadku starszych maszyn lub instalacji dostosowanych do specyficznych warunków.

Cyfrowe bliźniaki i rozszerzona rzeczywistość: nowe oblicze przemysłu

Integracja świata fizycznego z wirtualnym

Skanowanie 3D odgrywa kluczową rolę w tworzeniu cyfrowych bliźniaków (ang. digital twins) — wirtualnych replik fizycznych obiektów, maszyn czy całych linii produkcyjnych. Dzięki nim firmy mogą symulować procesy produkcyjne, analizować zużycie komponentów, a także planować modernizacje bez ingerencji w rzeczywiste środowisko.

Zastosowania praktyczne:

• Wirtualne testy i szkolenia: Dzięki odwzorowaniu maszyn i otoczenia w środowisku VR/AR, pracownicy mogą przechodzić szkolenia bez ryzyka uszkodzenia sprzętu. To także idealne rozwiązanie dla działów BHP.
• Zarządzanie infrastrukturą: Cyfrowe modele zakładów produkcyjnych wspomagają planowanie przestrzenne, reorganizację linii montażowych czy kontrolę zasobów.
• Inspekcje zdalne i predykcyjne utrzymanie ruchu: Dzięki integracji danych ze skanów 3D z czujnikami IoT możliwe jest przewidywanie awarii oraz zdalna kontrola stanu technicznego maszyn i budynków.

Podsumowanie: Skanowanie 3D jako motor innowacji

Skanowanie 3D to nie tylko narzędzie – to fundament przemysłowej transformacji. Jego zastosowania obejmują niemal każdy etap produkcji: od projektowania, przez kontrolę jakości, po logistykę. Firmy, które wdrażają tę technologię, zyskują przewagę konkurencyjną dzięki szybszemu wprowadzaniu produktów na rynek, redukcji odpadów i elastyczności w odpowiadaniu na potrzeby klientów.

Przyszłość przemysłu należy do rozwiązań łączących świat fizyczny z cyfrowym, a skanowanie 3D jest kluczowym elementem tej układanki. Warto śledzić rozwój tej dziedziny, aby w pełni wykorzystać jej potencjał.

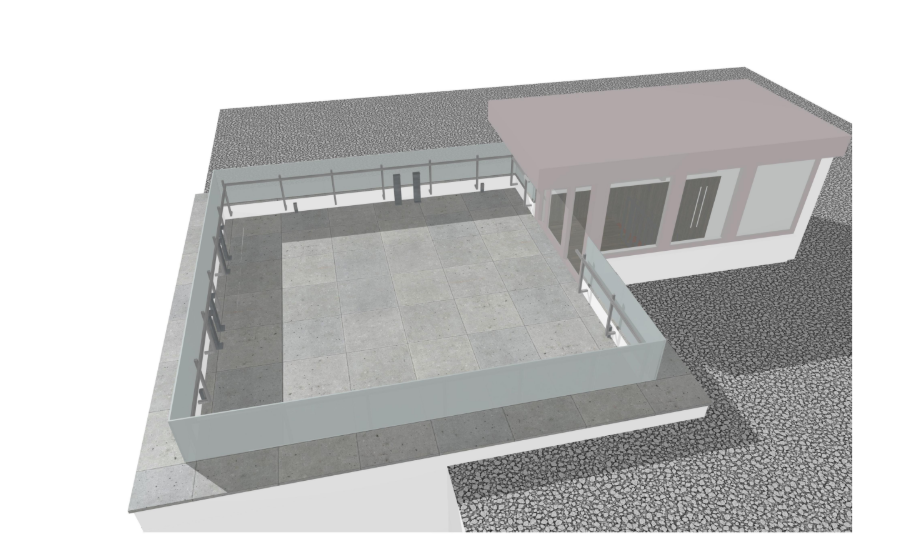

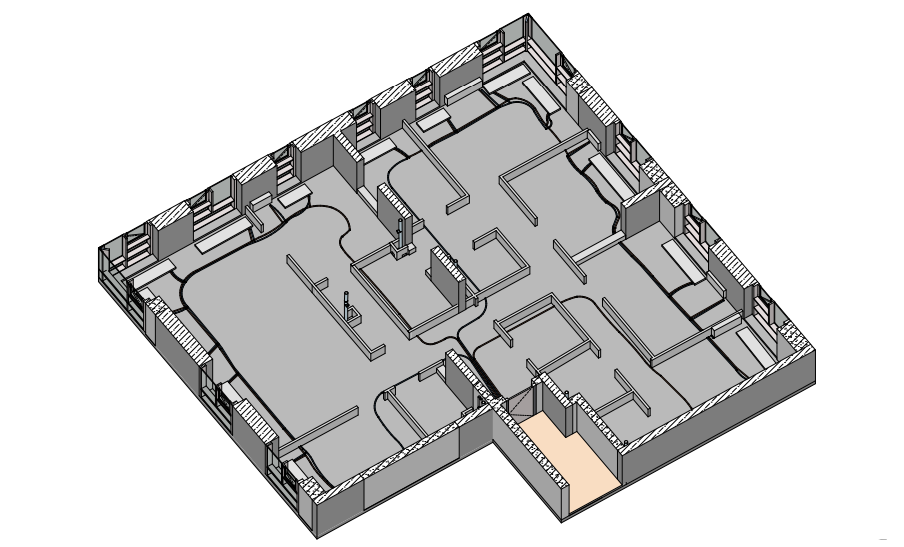

Scan to BIM to proces polegający na przekształceniu danych przestrzennych pozyskanych z laserowego skanowania 3D w parametryczny model BIM (Building Information Modeling).

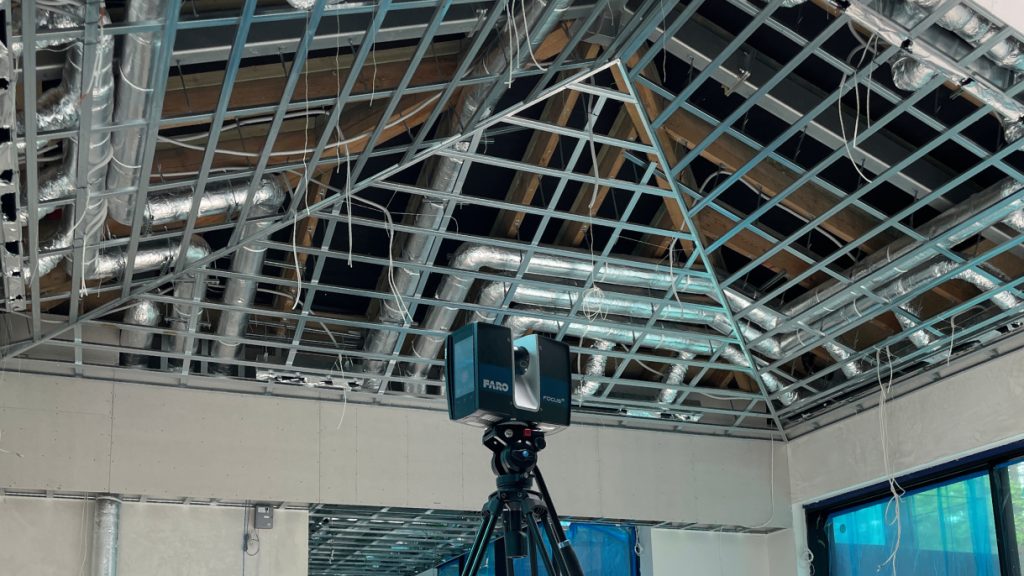

Skanery 3D rejestrują chmurę punktów – cyfrową reprezentację geometrii obiektu lub terenu, która po przetworzeniu w specjalistycznym oprogramowaniu staje się bazą do dalszego projektowania, analizy i zarządzania. Dzięki temu powstaje dokładna dokumentacja odwzorowująca stan rzeczywisty (as-built), którą można wykorzystać zarówno w fazie projektowej, jak i eksploatacyjnej.

Kiedy i dlaczego warto stosować Scan to BIM?

Scan to BIM znajduje zastosowanie wszędzie tam, gdzie wymagana jest wysoka precyzja danych oraz skuteczna współpraca międzybranżowa. W szczególności:

• Przed projektowaniem – do stworzenia rzetelnej bazy geometrycznej istniejących budynków lub terenów inwestycyjnych;
• W trakcie realizacji – dla celów kontroli jakości wykonania, weryfikacji postępów prac oraz dokumentowania kluczowych etapów;
• Po zakończeniu budowy – jako źródło danych do dokumentacji powykonawczej, planowania eksploatacji i zarządzania technicznego.

Technologia znajduje zastosowanie zarówno w nowych inwestycjach, jak i przy modernizacjach, rewitalizacjach oraz przebudowach.

Kluczowe korzyści dla uczestników procesu budowlanego

Scan to BIM wspiera wszystkie etapy procesu inwestycyjnego i przynosi realne korzyści różnym uczestnikom:

• Dla inwestora:
  Pozwala na lepszą kontrolę nad zakresem prac i zgodnością wykonania z dokumentacją. Redukuje ryzyko nieprzewidzianych wydatków i błędów projektowych. Model powykonawczy (as-built) opracowany na podstawie chmury punktów to cenne narzędzie przy odbiorach i planowaniu modernizacji.
• Dla architekta i projektanta:
  Model opracowany na podstawie aktualnych danych pomiarowych eliminuje pracę na niedokładnych lub nieaktualnych rysunkach. Umożliwia projektowanie w kontekście rzeczywistego otoczenia, co ułatwia koordynację branż i poprawia jakość projektu.
• Dla wykonawcy:
  Dostęp do modelu BIM zintegrowanego z chmurą punktów pozwala na dokładne planowanie logistyki budowy oraz bieżącą weryfikację zgodności robót z założeniami projektowymi. Analiza odchyleń pozwala wcześnie wykrywać i eliminować błędy wykonawcze.
• Dla zarządcy nieruchomości:
  Model powykonawczy staje się fundamentem do zarządzania technicznego obiektem. Umożliwia integrację z systemami BMS (Building Management System), platformami FM oraz czujnikami IoT. Taki model ułatwia planowanie przeglądów, optymalizację kosztów i tworzenie cyfrowego bliźniaka budynku.

Wdrożenie Scan to BIM w Polsce – stan obecny i wyzwania

Polski rynek coraz śmielej korzysta z technologii Scan to BIM – szczególnie w projektach:

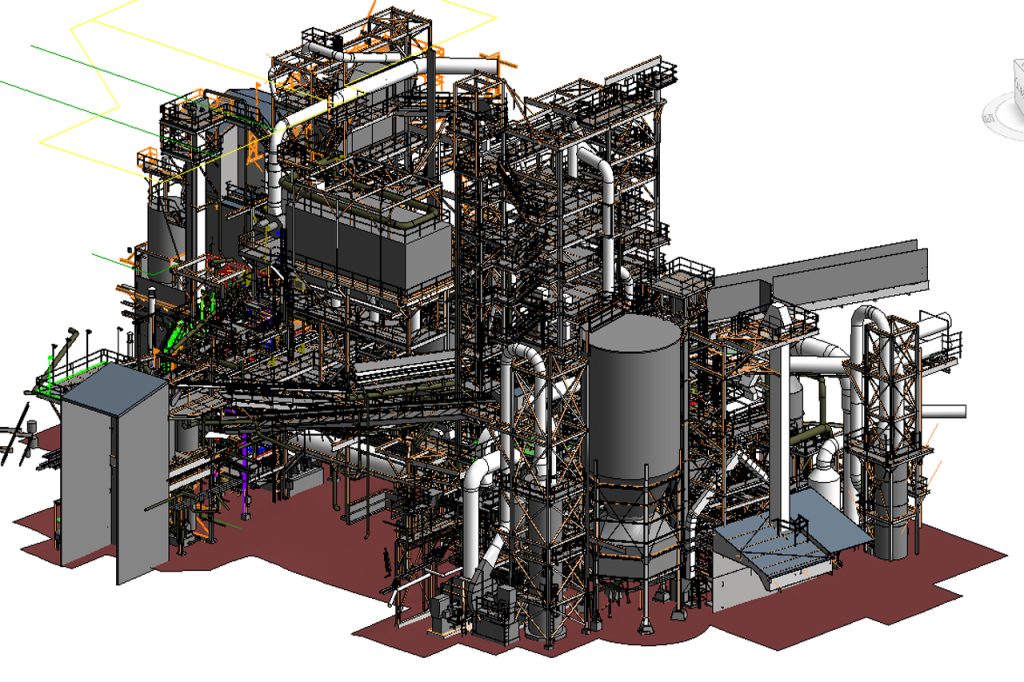

• przemysłowych – modernizacje hal, zakładów produkcyjnych i instalacji technologicznych;

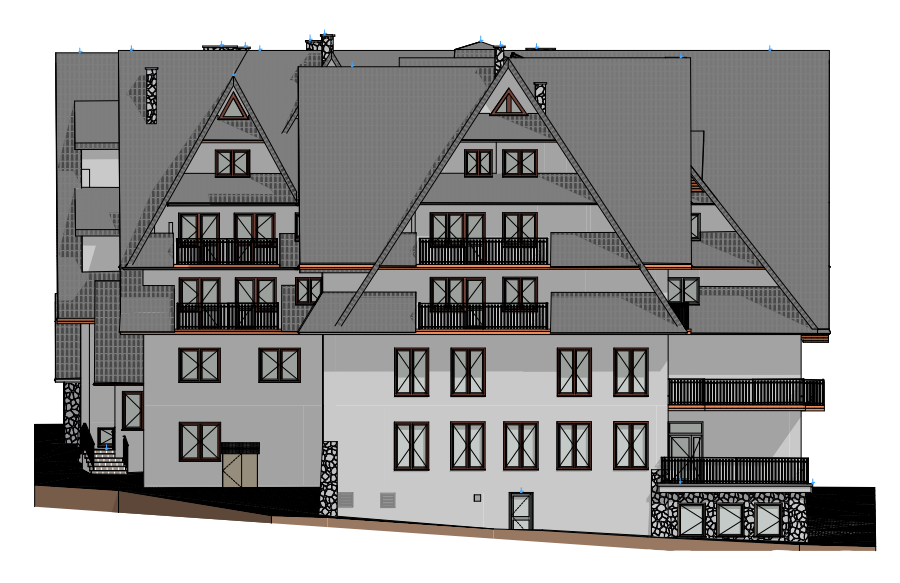

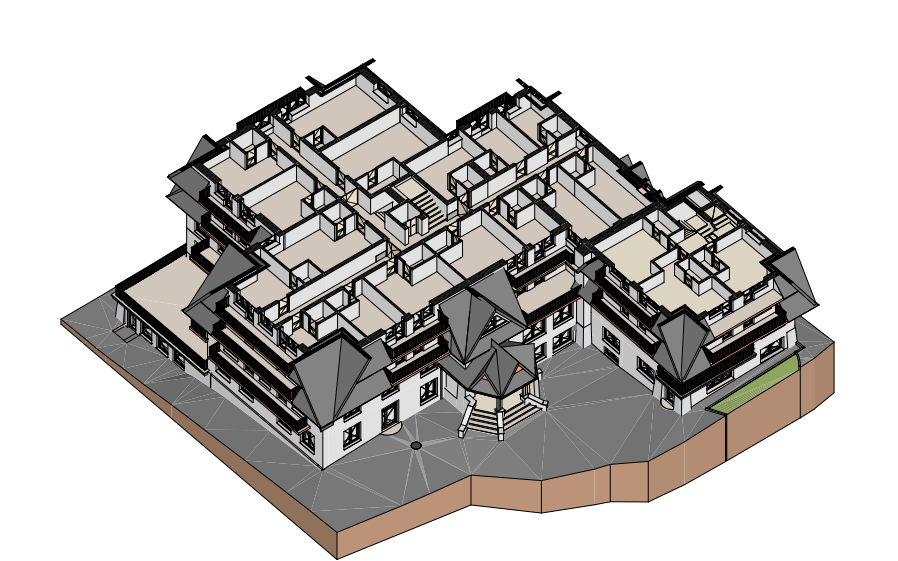

• komercyjnych – przebudowy biurowców, hoteli, centrów handlowych;
• publicznych – inwestycje w szpitale, szkoły, budynki administracyjne, infrastrukturę komunikacyjną.

Główne wyzwania:

1. Brak jednolitych standardów BIM
   W Polsce nie obowiązuje jeszcze spójny krajowy standard BIM, co prowadzi do różnic w podejściu do modelowania, poziomów szczegółowości (LOD) i sposobów wymiany danych. To utrudnia płynną współpracę między inwestorem, projektantem i wykonawcą.
2. Ograniczone kompetencje techniczne
   Wielu uczestników rynku dopiero buduje kompetencje w zakresie przetwarzania chmur punktów i pracy w środowisku BIM. Brakuje ustandaryzowanych procedur wdrożeniowych, szkoleń oraz zrozumienia wartości, jaką niesie dokładna geometria i dane obiektowe.
3. Postrzeganie skanowania jako kosztu dodatkowego
   Skanowanie 3D bywa traktowane jako element opcjonalny, a nie strategiczna inwestycja w jakość i bezpieczeństwo realizacji. Tymczasem jego zastosowanie znacząco redukuje ryzyko błędów projektowych i wykonawczych, co finalnie przynosi oszczędności finansowe i czasowe.

Podsumowanie

Scan to BIM to jedno z kluczowych narzędzi nowoczesnego budownictwa. Oparte na dokładnych danych przestrzennych, wspiera projektowanie, realizację i zarządzanie inwestycją na każdym jej etapie. W warunkach polskich – mimo braku jeszcze ugruntowanych standardów – rośnie liczba projektów, w których technologia ta staje się nieodzowna. Kto wdroży ją odpowiednio wcześnie, zyska realną przewagę: precyzję, kontrolę i bezpieczeństwo operacyjne.

Inżynieria odwrotna (reverse engineering) coraz częściej stanowi kluczowy element nowoczesnych strategii produkcyjnych, umożliwiając firmom szybkie i precyzyjne odtwarzanie niedostępnych lub przestarzałych komponentów. Dzięki zaawansowanemu skanowaniu 3D i oprogramowaniu CAD możliwe jest przywrócenie funkcjonalności maszyn, przedłużenie ich eksploatacji oraz poprawa jakości wyrobów.

Etapy procesu inżynierii odwrotnej

1. Skanowanie 3D obiektu

Pierwszym etapem jest wykonanie dokładnego skanu fizycznego elementu przy użyciu zaawansowanych skanerów laserowych lub światła strukturalnego. Pozwala to odwzorować nawet skomplikowane geometrie z dokładnością do 0,05 mm.

2. Tworzenie chmury punktów

Dane ze skanowania są przekształcane w chmurę punktów – zestaw współrzędnych XYZ opisujących powierzchnię elementu. Oprogramowanie takie jak Autodesk ReCap lub FARO Scene pomaga oczyścić dane, eliminując szumy i niepotrzebne punkty.

3. Przekształcenie danych w model siatkowy

Chmura punktów zostaje skonwertowana na model siatkowy (mesh), zapisany najczęściej w formacie STL. Do tego procesu wykorzystuje się programy takie jak Autodesk Fusion 360, Geomagic Wrap lub MeshLab, które umożliwiają dalszą optymalizację siatki.

4. Modelowanie CAD

Model siatkowy zostaje przekształcony w precyzyjny, parametryczny model CAD. Narzędzia takie jak SolidWorks, CATIA czy Siemens NX umożliwiają szczegółowe zarządzanie geometrią, co pozwala na dostosowanie projektu do nowych wymagań czy materiałów.

5. Analiza i symulacja

Na tym etapie przeprowadzane są analizy symulacyjne metodą elementów skończonych (FEM), wykorzystując oprogramowanie takie jak Ansys, SolidWorks Simulation czy Autodesk Inventor Nastran. Pozwala to ocenić wytrzymałość konstrukcji przed jej fizycznym wykonaniem.

6. Prototypowanie i testowanie

Prototypy są wytwarzane za pomocą technologii CNC lub druku 3D (DMLS, SLM). Testowanie pozwala na weryfikację parametrów mechanicznych oraz wprowadzenie ewentualnych poprawek przed rozpoczęciem produkcji seryjnej.

7. Produkcja seryjna

Po udanych testach projekt trafia do produkcji seryjnej, gdzie możliwe jest osiągnięcie jakości dorównującej lub przewyższającej pierwowzór.

Kiedy warto zastosować inżynierię odwrotną?

Inżynieria odwrotna najlepiej sprawdza się, gdy:

• brakuje oryginalnej dokumentacji technicznej,
• producent zakończył produkcję części,
• wymagane są modernizacje istniejących projektów,
• potrzebne jest szybkie rozwiązanie problemów związanych z niedostępnością części.

Szczególnie istotna jest w sektorach takich jak:

• architektura i budownictwo,
• produkcja przemysłowa,
• energetyka,
• lotnictwo i motoryzacja,
• medycyna.

Zarządzanie projektem inżynierii odwrotnej

Kluczowym elementem sukcesu projektu jest skuteczne zarządzanie. Narzędzia takie jak Jira, Trello czy Asana ułatwiają organizację pracy zespołu, monitorowanie postępów i zarządzanie dokumentacją. Z kolei platformy PLM (Product Lifecycle Management), np. Siemens Teamcenter czy PTC Windchill, wspierają zarządzanie cyklem życia produktu od etapu koncepcji po produkcję.

Koszty i korzyści inżynierii odwrotnej

Koszt realizacji usług inżynierii odwrotnej ustalany jest indywidualnie, zależy od rozmiaru oraz złożoności projektu. Jest to rozwiązanie efektywne ekonomicznie, które pozwala na redukcję kosztów, skrócenie czasu realizacji oraz rozwiązanie problemów z niedostępnymi komponentami.

Podsumowanie

Inżynieria odwrotna (reverse engineering) wraz ze skanowaniem 3D i nowoczesnym oprogramowaniem CAD to zestaw narzędzi, który pozwala firmom skutecznie radzić sobie z wyzwaniami niedostępności części czy brakującej dokumentacji technicznej. Dzięki temu procesowi możliwe jest szybkie odtworzenie, modernizacja oraz optymalizacja nawet najbardziej skomplikowanych elementów.

Usługi inżynierii odwrotnej pomagają zaoszczędzić czas, znacząco obniżyć koszty produkcji i przyspieszyć realizację projektów, co bezpośrednio przekłada się na konkurencyjność firm. Niezależnie od tego, czy potrzebujesz cyfrowego modelu CAD, precyzyjnego prototypu 3D, czy planujesz wdrożenie produkcji seryjnej – inżynieria odwrotna dostarczy Ci gotowe, niezawodne i dopasowane do potrzeb rynku rozwiązania.

Współczesne technologie skanowania 3D rewolucjonizują procesy kontroli jakości w przemyśle, zwłaszcza w branżach wymagających precyzyjnej produkcji, takich jak motoryzacja, budownictwo czy produkcja maszyn.

Dzięki zastosowaniu inżynierii odwrotnej, skanowanie 3D umożliwia dokładne odwzorowanie rzeczywistych obiektów w postaci cyfrowych modeli, które mogą być precyzyjnie porównane z oryginalnymi projektami CAD, a wszelkie niezgodności mogą być szybko wykryte i skorygowane.

Proces skanowania 3D w kontroli jakości

Skanowanie 3D pozwala na przechwytywanie bardzo szczegółowych danych na temat geometrii obiektu w formie chmury punktów, co jest szczególnie przydatne w procesach weryfikacji i kontroli jakości. Oto główne etapy tego procesu:

1. Skanowanie obiektu: Skanowanie 3D jest wykonywane przy użyciu skanerów laserowych, które zbierają dane o powierzchni obiektu, tworząc trójwymiarową mapę. Taki model 3D pozwala na dokładną analizę geometrii obiektu.
2. Porównanie z modelem CAD: Skanowany model jest porównywany z cyfrowym modelem CAD, co pozwala na wykrycie wszelkich odchyleń od projektu. Odchylenia te mogą dotyczyć zarówno wymiarów, jak i kształtu lub położenia elementów.
3. Generowanie raportów: Na podstawie porównania skanów i modelu CAD generowane są szczegółowe raporty, które wskazują miejsca, w których występują różnice między rzeczywistym obiektem a projektem. Takie raporty są kluczowe w procesie audytu jakości i umożliwiają szybką identyfikację problemów.
4. Analiza odchyleń: W przypadku wykrycia odchyleń, następuje analiza ich wpływu na funkcjonalność części. Odchylenia mogą obejmować wady produkcyjne, błędy w procesie montażu lub inne problemy, które mogą wpłynąć na jakość produktu końcowego.
5. Optymalizacja produkcji: Skanowanie 3D w połączeniu z inżynierią odwrotną pozwala na szybsze wykrywanie niezgodności w procesie produkcyjnym, co w rezultacie prowadzi do optymalizacji produkcji, redukcji błędów oraz oszczędności czasowych i finansowych.

Zalety skanowania 3D w kontroli jakości

• Precyzyjne pomiary: Skanowanie 3D zapewnia niespotykaną wcześniej dokładność pomiarów, co pozwala na wykrywanie nawet najmniejszych odchyleń, które mogłyby zostać pominięte przy tradycyjnych metodach pomiarowych.
• Weryfikacja w czasie rzeczywistym: Skanowanie 3D pozwala na natychmiastową weryfikację jakości produkcji. Dzięki ciągłemu monitorowaniu procesu można szybko identyfikować błędy i korygować je na bieżąco, co prowadzi do większej efektywności produkcji.
• Automatyzacja procesów: Skanowanie 3D w połączeniu z technologiami CAD i BIM umożliwia automatyczne generowanie raportów i wykrywanie niezgodności, co skraca czas weryfikacji jakości i zwiększa dokładność oceny.
• Zwiększenie efektywności kosztowej: Dzięki szybszemu wykrywaniu błędów i niedoskonałości, skanowanie 3D pozwala na zmniejszenie kosztów produkcji, ponieważ nie trzeba przeprowadzać kosztownych poprawek w przypadku późniejszych wykryć defektów.

Przykłady zastosowania skanowania 3D w kontroli jakości w różnych branżach

Skanowanie 3D znajduje szerokie zastosowanie w kontroli jakości w różnych gałęziach przemysłu, umożliwiając precyzyjne sprawdzanie zgodności wymiarów, kształtów i położenia elementów z ich projektami. Oto kilka przykładów zastosowania tej technologii w weryfikacji jakości w kluczowych branżach:

1. Budownictwo
   W budownictwie skanowanie 3D odgrywa kluczową rolę w procesie kontroli jakości konstrukcji. Regularne skanowanie budynków w trakcie budowy pozwala na porównanie stanu faktycznego z dokumentacją projektową. Na przykład, skanowanie fundamentów, ścian nośnych i innych elementów konstrukcyjnych umożliwia weryfikację ich geometrii oraz położenia w odniesieniu do pierwotnego projektu. W przypadku wykrycia niezgodności, jak np. zniekształcenia czy niewłaściwe rozmieszczenie elementów, możliwe jest szybkie wprowadzenie poprawek. Tego typu skanowanie ma również zastosowanie w etapach końcowych budowy, gdzie porównanie stanu faktycznego z projektem pomaga zweryfikować poprawność wykonania wszystkich prac budowlanych.
2. Produkcja maszyn i urządzeń
   W produkcji maszyn i urządzeń, gdzie precyzyjne dopasowanie części jest niezbędne, skanowanie 3D wykorzystywane jest do kontroli wymiarów i geometrii komponentów. Skanowanie pozwala na dokładną weryfikację części maszyn, np. obudów, mechanizmów czy silników, sprawdzając, czy spełniają one wymagania jakościowe i projektowe. W przypadku wykrycia jakichkolwiek odchyleń, na przykład w układzie montażu lub kształcie elementów, możliwe jest natychmiastowe podjęcie działań korygujących, co zapobiega potencjalnym awariom i błędom produkcyjnym.
3. Renowacja budynków i konstrukcji
   W przypadku renowacji budynków, szczególnie zabytkowych, skanowanie 3D umożliwia precyzyjne odwzorowanie istniejących elementów konstrukcyjnych, co jest istotne dla kontroli jakości wykonanych prac renowacyjnych. Skanowanie 3D pozwala na porównanie rzeczywistego stanu budynku z jego pierwotnym projektem lub dokumentacją. Tego typu technologia pozwala na wykrycie wszelkich odchyleń, które mogą świadczyć o niedokładnościach w wykonaniu, takich jak nierówności w powierzchniach czy błędy w odwzorowaniu detali architektonicznych. Dzięki temu możliwe jest wprowadzenie odpowiednich poprawek jeszcze przed zakończeniem renowacji.
4. Przemysł motoryzacyjny
   W motoryzacji, gdzie precyzyjna jakość części jest kluczowa dla bezpieczeństwa i wydajności pojazdów, skanowanie 3D jest używane do kontroli jakości komponentów takich jak silniki, układy wydechowe, zawieszenie czy nadwozia. Dzięki skanowaniu 3D możliwe jest dokładne porównanie wymiarów części z projektami CAD, wykrywanie mikroskalowych odchyleń, które mogłyby wpłynąć na funkcjonowanie pojazdu. Skanowanie pozwala także na szybszą weryfikację po montażu części, co minimalizuje ryzyko wystąpienia błędów produkcyjnych i zwiększa jakość końcową produktów.
5. Produkcja elektroniki
   Skanowanie 3D w kontroli jakości w przemyśle elektronicznym pozwala na szczegółową analizę komponentów, takich jak płyty drukowane, obudowy urządzeń czy układy scalone. Technologia ta umożliwia precyzyjne sprawdzenie wymiarów oraz geometrii elementów elektronicznych, zapewniając ich zgodność z projektami. Wykrywanie mikroskalowych defektów na etapie produkcji, takich jak pęknięcia czy nieprawidłowe rozmieszczenie elementów, pozwala na szybkie ich usunięcie, co poprawia jakość produktów końcowych i zmniejsza ryzyko awarii.

Podsumowanie

Skanowanie 3D w kontroli jakości umożliwia precyzyjne porównanie stanu faktycznego z projektem w różnych branżach przemysłowych, co przekłada się na wykrywanie błędów produkcyjnych i optymalizację procesów.

W każdej z wymienionych branż, od motoryzacji po budownictwo i produkcję maszyn, technologia ta stanowi kluczowe narzędzie w zapewnianiu wysokiej jakości produktów oraz poprawie efektywności produkcji.

Inżynieria odwrotna skanowania 3D to nie tylko proces skanowania obiektów, ale również dalsza konwersja pozyskanych danych na cyfrową dokumentację techniczną.

Kluczowym etapem tego procesu jest stworzenie modelu CAD (Computer-Aided Design), który może posłużyć do produkcji, analizy lub modyfikacji detalu. Poniżej przedstawiamy, jak krok po kroku powstaje taki model oraz jakie narzędzia i technologie są wykorzystywane.

Inżynieria odwrotna: Od skanu 3D do precyzyjnej chmury punktów

Podstawą inżynierii odwrotnej skanowania 3D jest użycie specjalistycznych urządzeń, które przechwytują geometrię obiektu. Proces rozpoczyna się od skanowania 3D na potrzeby inżynierii odwrotnej, podczas którego:

1. Skanery 3D do inżynierii odwrotnej (np. laserowe, ze światłem strukturalnym) zbierają miliony punktów pomiarowych.
2. Powstaje chmura punktów – zbiór współrzędnych XYZ, dokładnie opisujących powierzchnię obiektu.
3. Dane są przetwarzane w oprogramowaniu CAD, tworząc gotowy model 3D lub dokumentację techniczną.

Technologie w służbie inżynierii odwrotnej

Podstawą jest skanowanie metodą inżynierii odwrotnej, przeprowadzane za pomocą nowoczesnych skanerów inżynierii odwrotnej 3D. Urządzenie tworzy tzw. chmurę punktów – miliony trójwymiarowych współrzędnych opisujących powierzchnię zeskanowanego obiektu. W zależności od potrzeb, stosuje się różne metody skanowania:

• Skanery laserowe 3D: Idealne do dużych obiektów i prac terenowych, zapewniają wysoką rozdzielczość.
• Ręczne i automatyczne skanery 3D: Elastyczne rozwiązania dla złożonych geometrii.
• Skanery ze światłem strukturalnym: Sprawdzają się przy precyzyjnym odwzorowaniu małych detali (np. w przemyśle maszynowym).
• Fotogrametria: Łączy zdjęcia 2D w model 3D, często używana w archeologii lub architekturze.

Przegląd narzędzi i technologii

Proces tworzenia cyfrowego modelu na podstawie fizycznego obiektu, czyli inżynieria odwrotna, zaczyna się od dokładnego skanowania 3D. Dalsze etapy obejmują przetwarzanie danych w specjalistycznym oprogramowaniu i konwersję do pliku CAD, gotowego do dalszej edycji lub produkcji.

1. Import i obróbka chmury punktów

Podstawą pracy jest chmura punktów, czyli zestaw milionów punktów odwzorowujących geometrię obiektu. W ekosystemie Autodesk idealnym rozwiązaniem na tym etapie jest Autodesk ReCap, który umożliwia:

• import danych z różnych skanerów 3D,
• oczyszczanie danych (usuwanie szumów i błędów),
• przycinanie zbędnych fragmentów,
• rejestrację (łączenie wielu skanów w jeden spójny model),
• skalowanie i orientację modelu.

Ten krok jest niezbędny, zanim przejdziemy do przekształcenia danych w format siatkowy lub bezpośrednio do środowiska CAD.

2. Konwersja do modelu siatkowego (mesh)

Zoptymalizowaną chmurę punktów przekształca się w model siatkowy – zazwyczaj zapisany jako plik STL, złożony z tysięcy trójkątów tworzących powierzchnię obiektu. W ekosystemie Autodesk konwersja taka może odbyć się bezpośrednio w ReCap lub już w Fusion 360.

Inne popularne narzędzia do pracy z siatkami:

• MeshLab – open-source, dobre do wstępnej obróbki i analizy siatek,
• Geomagic Wrap – komercyjne narzędzie klasy przemysłowej do precyzyjnej konwersji,
• Artec Studio – dedykowane dla skanerów Artec, świetne do pracy z dużymi danymi,
• Autodesk Meshmixer – lekkie, darmowe narzędzie do edycji modeli STL.

3. Tworzenie modelu CAD (surfacing & solid modeling)

Po uzyskaniu siatki możliwa jest konwersja do modelu CAD. W Autodesk Fusion 360 można:

• użyć funkcji „Mesh to BRep” (Boundary Representation), aby przekonwertować model siatkowy na bryłowy,
• lub rozpocząć tworzenie powierzchni (surfacing) na bazie przekrojów siatki.

Fusion 360 oferuje hybrydowe środowisko, które umożliwia jednoczesną pracę na modelach siatkowych i bryłowych. To ogromna zaleta przy projektowaniu złożonych elementów technicznych.

W bardziej zaawansowanych projektach wykorzystuje się:

• Autodesk Inventor – dla inżynierów mechaników,
• SolidWorks – popularny wśród producentów precyzyjnych komponentów,
• CATIA – przy projektach lotniczych i motoryzacyjnych,
• Siemens NX – do projektowania w środowiskach przemysłowych o najwyższych wymaganiach.

4. Finalizacja i zastosowania

Gotowy model CAD można:

• wykorzystać do druku 3D lub obróbki CNC,
• poddać analizie MES (wytrzymałościowej),
• zintegrować z systemami PLM/ERP,
• lub wykorzystać jako cyfrowego bliźniaka w systemach IoT.

Dlaczego warto skorzystać z usług tworzenia modeli CAD?

Firmy oferujące usługi inżynierii odwrotnej skanowania 3D pomagają przekształcić fizyczne obiekty w pełnoprawne modele CAD, bez potrzeby czasochłonnego modelowania od zera. To szybki i efektywny sposób na odzyskanie kontroli nad procesem projektowym, modernizację parku maszynowego lub zmniejszenie zależności od dostawców części.

Jeśli interesuje Cię co to jest inżynieria odwrotna, jak wygląda proces inżynierii odwrotnej, albo szukasz usług inżynierii odwrotnej blisko siebie – skontaktuj się z firmą specjalizującą się w tego rodzaju rozwiązaniach. Dzięki nowoczesnym skanerom 3D inżynierii odwrotnej i zaawansowanemu oprogramowaniu, nawet najbardziej złożone komponenty mogą zostać wiernie odwzorowane i zmodernizowane.

Dla wielu producentów w Polsce brakujące lub przestarzałe komponenty stanowią poważną przeszkodę w utrzymaniu produkcji, naprawie sprzętu lub wydłużeniu życia systemów starszego typu. Gdy oryginalne części są już niedostępne – в  z powodu zakończenia produkcji, ograniczonego dostępu do zagranicznych dostawców lub przestarzałej dokumentacji — działalność może zostać wstrzymana.

Odwrotna inżynieria, wsparta nowoczesnymi technologiami skanowania 3D, stanowi wyjątkowo skuteczne rozwiązanie. Dzięki cyfrowemu odwzorowaniu geometrii istniejących części i odtworzeniu ich w oprogramowaniu CAD, firmy mogą precyzyjnie produkować kluczowe komponenty — nawet bez oryginalnych rysunków technicznych.

Takie podejście nie tylko przywraca funkcjonalność, ale także umożliwia aktualizację projektu, zmianę materiałów i poprawę wydajności, stając się podstawą nowoczesnych strategii substytucji importu.

Czym jest substytucja importu i dlaczego ma znaczenie w 2025 roku

Substytucja importu to proces zastępowania zagranicznych komponentów lokalnie produkowanymi odpowiednikami. W branżach takich jak lotnictwo, energetyka, motoryzacja czy technologie medyczne, podejście to stało się kluczowe dla zapewnienia ciągłości operacyjnej, ograniczenia ryzyka w łańcuchach dostaw i osiągnięcia niezależności przemysłowej.

Odwrotna inżynieria odgrywa istotną rolę w tej strategii, pomagając producentom radzić sobie z problemem tzw. „czarnych skrzynek” — komponentów bez dostępu do danych projektowych i dokumentacji technicznej.

Dzięki precyzyjnemu skanowaniu 3D oraz rekonstrukcji w programach CAD inżynierowie mogą wiernie odtworzyć niezbędne części. To nie tylko przywraca funkcjonalność, ale też stwarza możliwości optymalizacji projektów, wymiany materiałów na bardziej nowoczesne oraz dostosowania do obowiązujących norm.

Na przykład w 2022 roku Marynarka Wojenna USA skutecznie zastosowała odwrotną inżynierię do odtworzenia łopatek turbiny w starszej jednostce, gdy oryginalny dostawca zakończył działalność — skracając czas realizacji zamówienia z 11 miesięcy do zaledwie 6 tygodni.

5 kluczowych korzyści odwrotnej inżynierii

1. Niezależność od zagranicznych dostawców

Odwrotna inżynieria umożliwia firmom samodzielną produkcję krytycznych komponentów, redukując zależność od zewnętrznych producentów. Jest to szczególnie ważne w przypadku maszyn starszego typu lub części już niewspieranych. Przykładowo, podczas niedoboru półprzewodników w latach 2020–2022, polski dostawca z branży motoryzacyjnej skutecznie zreplikował obudowy i złącza jednostek sterujących, wcześniej importowane z Azji.

2. Szybsza produkcja i ograniczenie przestojów

Dzięki możliwości szybkiego odtworzenia części na żądanie, odwrotna inżynieria znacząco skraca czas potrzebny na naprawy czy konserwację linii produkcyjnych. Procesy, które wcześniej zajmowały miesiące, dziś można zrealizować w kilka dni.

3. Oszczędność kosztów i redukcja magazynowania

Nie trzeba już utrzymywać dużych zapasów rzadkich lub niestandardowych komponentów. Dzięki odwrotnej inżynierii części wytwarza się w systemie „just in time”, ograniczając powierzchnię magazynową i koszty logistyczne nawet o 60%.

4. Wydłużenie życia maszyn

Odwrotna inżynieria pozwala na przedłużenie życia eksploatacyjnego maszyn starszego typu. Nawet bez wsparcia producenta, firmy mogą odtworzyć zużyte lub uszkodzone części — co często oznacza dodatkowe 10–30 lat działania bez konieczności inwestycji w nowy sprzęt.

5. Optymalizacja i modernizacja projektów

Proces ten daje również możliwość usprawnienia istniejących komponentów. Zeskanowane elementy można cyfrowo przeprojektować w celu poprawy wytrzymałości, zmniejszenia masy, zwiększenia trwałości czy zgodności z aktualnymi normami. Możliwa jest też zamiana przestarzałych materiałów na bardziej ekologiczne i nowoczesne.

Krok po kroku: jak odwrotna inżynieria wspiera substytucję importu

1. Skanowanie 3D fizycznej części
Wysokiej klasy skanery (laserowe lub strukturalne) rejestrują chmurę punktów z dokładnością do 0,05 mm — odwzorowując nawet złożone powierzchnie, gwinty i wewnętrzne struktury.

2. Przetwarzanie danych i czyszczenie geometrii
Zebrane dane są porządkowane: usuwane są zakłócenia, fragmenty dopasowywane, a wynikowy model przekształcany w zamkniętą siatkę 3D.

3. Rekonstrukcja modelu CAD
Inżynierowie tworzą edytowalny, parametryczny model CAD zgodny ze standardami przemysłowymi (STEP, IGES, STL).

4. Prototypowanie i produkcja
Części mogą być wytwarzane za pomocą CNC, druku 3D z metalu (DMLS, SLM) lub formowania wtryskowego. Dodatkowe symulacje (FEM) pozwalają ocenić wytrzymałość przed uruchomieniem produkcji seryjnej.

Zastosowanie w kluczowych sektorach przemysłu

Odwrotna inżynieria znajduje dziś zastosowanie w wielu branżach, w których brak oryginalnych komponentów jest coraz większym problemem:

Branża	Zastosowanie
Lotnictwo	Odtwarzanie wycofanych z produkcji komponentów
Technologia medyczna	Indywidualne implanty dla pacjentów po urazach, bez opcji gotowych rozwiązań
Energetyka	Reprodukcja elementów wymienników ciepła i wirników pomp
Rolnictwo	Części skrzyni biegów do ciągników wycofanych z produkcji

---

Integracja odwrotnej inżynierii z Przemysłem 4.0

Odwrotna inżynieria to nie tylko kopiowanie. Połączona z cyfrowymi bliźniakami, optymalizacją AI i predykcyjnym utrzymaniem ruchu, staje się filarem inteligentnej produkcji.

Według raportu MarketsandMarkets (2023), globalny rynek odwrotnej inżynierii przekroczy wartość 8,1 miliarda USD do 2027 roku — głównie dzięki inicjatywom w zakresie substytucji importu i cyfrowej produkcji.

Kwestie prawne: kiedy odwrotna inżynieria jest zgodna z prawem?

Choć odwrotna inżynieria niesie ze sobą wiele korzyści technologicznych i biznesowych, ważne jest, by pamiętać o aspektach prawnych. Tego typu działania są dozwolone tylko w określonych sytuacjach — na przykład gdy:

• posiadamy pełne prawo własności do danej części i wykorzystujemy ją na potrzeby wewnętrzne,
• producent przestał istnieć lub nie oferuje już wsparcia technicznego ani możliwości zakupu,
• odtwarzany komponent nie jest objęty patentem, tajemnicą handlową lub ochroną wzoru przemysłowego,
• działanie ma charakter edukacyjny lub badawczo-rozwojowy, bez wprowadzania kopiowanego produktu na rynek.


Zawsze warto skonsultować się z prawnikiem specjalizującym się w prawie własności intelektualnej przed rozpoczęciem procesu inżynierii odwrotnej — szczególnie gdy planowane jest wykorzystanie rezultatów w działalności komercyjnej.

Podsumowanie: dlaczego odwrotna inżynieria to przyszłość substytucji importu

Odwrotna inżynieria to skalowalne, elastyczne i ekonomiczne rozwiązanie jednego z największych wyzwań współczesnej produkcji — braku dostępnych części. Umożliwiając ich odtwarzanie we własnym zakresie, wspierając optymalizację projektów oraz cele gospodarki cyrkularnej, wzmacnia kontrolę nad łańcuchami dostaw i wspiera suwerenność technologiczną.

Inżynieria odwrotna to proces odtwarzania geometrii i funkcjonalności istniejących komponentów bez posiadania ich dokumentacji technicznej. Jednym z najważniejszych narzędzi w tym procesie jest laserowe skanowanie 3D, które znajduje szerokie zastosowanie w różnych branżach, od przemysłu ciężkiego po medycynę.

Na czym polega Inżynieria odwrotna skanowania laserowego 3D?

Skanowanie metodą inżynierii odwrotnej to proces cyfrowego odwzorowania rzeczywistego obiektu, który umożliwia dokładną analizę jego kształtu, wymiarów i struktury. Do tego celu wykorzystuje się nowoczesne skanery 3D do inżynierii odwrotnej, które rejestrują nawet najmniejsze detale z bardzo wysoką precyzją.

Jak działa skanowanie laserowe 3D?

Sercem procesu jest skaner laserowy 3D, który emituje wąską wiązkę światła lasera. Ta wiązka odbija się od powierzchni obiektu i wraca do czujnika skanera, który rejestruje czas oraz kąt odbicia. Na tej podstawie urządzenie oblicza dokładne położenie punktów w przestrzeni. W efekcie powstaje chmura punktów – trójwymiarowy zestaw danych, który wiernie odwzorowuje geometrię skanowanego przedmiotu.

Skanowanie można przeprowadzać:

• z jednego stanowiska (statycznie) – obiekt lub skaner pozostaje nieruchomy,
• ręcznie (mobilnie) – operator przesuwa skaner wokół detalu,
• automatycznie (robotycznie) – w przypadku linii produkcyjnych.

Co zawiera wynik skanowania?

Efektem skanowania jest chmura punktów o bardzo dużej gęstości (nawet miliony punktów na sekundę), którą przekształca się następnie w siatkę trójkątów (model STL). Ten model może być dalej:

• przetwarzany w oprogramowaniu CAD (np. SolidWorks, Siemens NX, AutoCAD),
• analizowany w kontekście zużycia, odkształceń czy wad konstrukcyjnych,
• wykorzystany do odtworzenia dokumentacji technicznej produktu,
• podstawą do tworzenia nowej wersji elementu (re-design),
• użyty w druku 3D lub obróbce CNC.

Jakie obiekty można skanować?

Dzięki różnorodnym technologiom (laser, światło strukturalne, fotogrametria), Inżynieria odwrotna skanowania 3D pozwala skanować obiekty o różnych właściwościach:

• elementy metalowe, plastikowe, gumowe, ceramiczne,
• powierzchnie matowe i błyszczące,
• detale o złożonej geometrii (np. spiralne kanały, otwory wewnętrzne),
• małe komponenty precyzyjne oraz duże konstrukcje przemysłowe.

Zalety skanowania 3D w inżynierii odwrotnej

• Bezpieczeństwo danych – nie potrzeba ingerować w strukturę fizyczną obiektu.
• Szybkość działania – skanowanie trwa od kilku minut do kilkudziesięciu minut.
• Wysoka precyzja – tolerancje rzędu 0,02 mm, idealne do kontroli jakości.
• Uniwersalność – można skanować elementy uszkodzone, zużyte lub nieprodukowane.
• Integracja z cyfrowym łańcuchem produkcyjnym – gotowe dane do CAM, CAE, CAD.

Proces inżynierii odwrotnej krok po kroku

Typowy proces inżynierii odwrotnej obejmuje kilka etapów:

1. Skanowanie 3D na potrzeby inżynierii odwrotnej – wykonanie precyzyjnego pomiaru za pomocą skanera inżynierii odwrotnej 3D.
2. Przetwarzanie chmury punktów – konwersja skanu na cyfrowy model CAD.
3. Analiza i optymalizacja – wykrywanie defektów, zużycia i możliwości modernizacji komponentu.
4. Rekonstrukcja i projektowanie – tworzenie pełnej dokumentacji technicznej lub bezpośrednio plików do druku 3D lub obróbki CNC.

Zastosowanie laserowego skanowania 3D w usługach inżynierii odwrotnej

Inżynieria odwrotna skanowania 3D znajduje zastosowanie w wielu branżach, gdzie precyzja, niezawodność i szybkość odtworzenia komponentów mają kluczowe znaczenie. Dzięki wykorzystaniu skanerów inżynierii odwrotnej 3D, możliwe jest nie tylko wierne odwzorowanie zużytych części, ale też ich optymalizacja pod kątem nowoczesnych norm technicznych.

Energetyka i przemysł ciężki

W energetyce i przemyśle maszynowym inżynieria odwrotna skanowania 3D służy do odtwarzania i unowocześniania:

• wirników pomp i turbin wodnych,
• łopatek wentylatorów przemysłowych,
• obudów przekładni i łożysk,
• elementów instalacji grzewczych i chłodniczych,
• pokryw, zaworów i złączy rur wysokociśnieniowych.

Tego typu usługi reinżynieryjne minimalizują ryzyko awarii i pozwalają na szybkie uzyskanie części zamiennych, nawet jeśli oryginalny producent już nie istnieje.

Motoryzacja i transport

Skanery 3D do inżynierii odwrotnej umożliwiają inżynierom odtwarzanie elementów:

• karoserii klasycznych samochodów,
• kolektorów wydechowych i dolotowych,
• elementów zawieszenia (wahacze, zwrotnice),
• felg i piast kół,
• wnętrza kabiny (deski rozdzielcze, panele drzwiowe).

To szczególnie przydatne przy rekonstrukcji pojazdów zabytkowych oraz produkcji części customowych na zamówienie.

Produkcja maszyn i urządzeń

W zakładach produkcyjnych proces inżynierii odwrotnej pozwala na szybkie odtworzenie:

• zużytych form wtryskowych,
• oprzyrządowania montażowego,
• noży tnących,
• matryc tłoczących,
• głowic produkcyjnych CNC.

Inżynieria odwrotna produktu wspiera tu automatyzację i usprawnienie produkcji, jednocześnie zmniejszając koszty przestojów.

Dlaczego warto wybrać skanowanie metodą inżynierii odwrotnej?

Usługi inżynierii odwrotnej znacząco redukują koszty produkcji i serwisu. Dzięki zastosowaniu Inżynierii odwrotnej skanera laserowego 3D, firmy:

• wydłużają żywotność maszyn bez konieczności zakupu nowych,
• eliminują problem niedostępnych części,
• wdrażają modernizacje i optymalizacje konstrukcji.

Dodatkowo, usługi reinżynieryjne wspierają zrównoważony rozwój, ograniczając odpady i sprzyjając gospodarce o obiegu zamkniętym.

Jeśli szukasz usługi inżynierii odwrotnej blisko mnie lub profesjonalnego wsparcia w zakresie inżynierii odwrotnej produktu, skorzystaj z naszej oferty. Realizujemy kompleksowe projekty, łącząc skanowanie 3D, modelowanie i wdrożenie gotowych rozwiązań.

Technologia odtwarzania komponentów poprzez skanowanie 3D i analizę inżynierską

Dzięki współczesnym technologiom inżynieryjnym, takim jak skanowanie 3D i inżynieria odwrotna, możliwe jest precyzyjne odtwarzanie części mechanicznych i konstrukcji, nawet w przypadku braku dokumentacji technicznej. Te metody pozwalają na szybkie uzyskanie dokładnego cyfrowego modelu istniejącego elementu i opracowanie kompletnej dokumentacji technicznej, gotowej do produkcji lub modyfikacji.

Jak działa reverse engineering? Kluczowe etapy

1. Digitalizacja geometrii
Skanery laserowe przechwytują miliony punktów na sekundę, tworząc dokładną chmurę punktów. Dzięki temu możliwe jest odwzorowanie nawet skomplikowanych kształtów i detali powierzchni. Jest to pierwszy krok w metodach inżynierii odwrotnej.

2. Przetwarzanie danych
Specjalistyczne oprogramowanie filtruje szumy, łączy skany i tworzy trójwymiarową siatkę. Zaawansowane algorytmy automatycznie rozpoznają kluczowe cechy geometryczne, takie jak otwory, krawędzie czy płaszczyzny.

3. Rekonstrukcja modelu CAD
Na podstawie chmury punktów powstaje precyzyjny model 3D, uwzględniający proporcje i zależności konstrukcyjne. W razie potrzeby można dostosować parametry techniczne do dalszej produkcji lub analizy.

4. Weryfikacja i produkcja
Inżynieria odwrotna skanera 3D umożliwia symulacje MES/FEM oraz wytwarzanie komponentów poprzez obróbkę CNC lub druk 3D.

5 kluczowych korzyści skanowania 3D dla przemysłu

Wysoka precyzja
Nowoczesne skanery 3D zapewniają dokładność do 0,05 mm, co pozwala na odwzorowanie:

• mikrotekstur powierzchni,
• faktur form odlewniczych,
• geometrii łopatek turbinowych.

Tworzenie dokumentacji technicznej

Proces tworzenia kompleksowej dokumentacji technicznej zapewnia dokładne uchwycenie i standaryzację wszystkich niezbędnych szczegółów projektowych i produkcyjnych. Obejmuje to:

• Modele CAD – precyzyjne modele 3D w standardowych formatach, takich jak STEP i IGES, zapewniające kompatybilność z różnymi systemami CAD/CAM.

• Rysunki techniczne – szczegółowe rysunki inżynierskie zawierające tolerancje GPS (Geometrical Product Specifications), oznaczenia wymiarowe oraz wymagania dotyczące wykończenia powierzchni zgodne z normami produkcyjnymi.

• Specyfikacje materiałowe – kompleksowe karty materiałowe zgodne z normami ASTM i ISO, zawierające właściwości mechaniczne, skład chemiczny oraz wytyczne dotyczące produkcji, zapewniające optymalne parametry i zgodność z wymaganiami.


Taka dokumentacja umożliwia płynną komunikację między projektantami, inżynierami i producentami, gwarantując precyzję, efektywność oraz wysoką jakość procesu produkcyjnego.

Oszczędność kosztów i czasu

Według badań SME (2023) skanowanie 3D Według badań SME (2023), usługi reinżynieryjne i skanowanie 3d:

• skraca czas prototypowania o 50%,
• redukuje koszty błędów produkcyjnych o 30%.

Kontrola jakości w czasie rzeczywistym

Integracja z systemami SPC pozwala wykrywać:

• odchylenia geometryczne powyżej 0,1 mm,
• zużycie elementów,
• błędy montażowe w urządzeniach.

Nowoczesne zastosowania skanowania 3D w reverse engineeringu

Według raportu MarketsandMarkets (2023) rynek reverse engineeringu osiągnie wartość 8,1 mld USD do 2027 roku. Kluczowe trendy obejmują:

• Digital Twin – tworzenie cyfrowych bliźniaków maszyn, które integrują się z systemami IoT, umożliwiając monitorowanie i analizę w czasie rzeczywistym.
• AI-Driven Redesign – wykorzystanie algorytmów sztucznej inteligencji do automatycznej optymalizacji geometrii i poprawy parametrów konstrukcyjnych.
• Metrologia 4.0 – integracja skanerów 3D z systemami zarządzania produkcją (MES) w celu automatyzacji kontroli jakości i procesów inżynieryjnych.

Przykłady z branż:

• Lotnictwo: Odtworzenie łopatki turbiny Rolls-Royce Trent XWB z kompozytu ceramicznego, zmniejszającego temperaturę pracy o 150°C.
• Medycyna: Skanowanie implantów kostnych i modyfikacja porowatości powierzchni dla lepszej osteointegracji.
• Energetyka: Rekonstrukcja wirników pomp ciepła z błędem poniżej 0,03 mm.

Kwestie prawne: kiedy odwrotna inżynieria jest zgodna z prawem?

Choć odwrotna inżynieria niesie ze sobą wiele korzyści technologicznych i biznesowych, ważne jest, by pamiętać o aspektach prawnych. Tego typu działania są dozwolone tylko w określonych sytuacjach — na przykład gdy:

• posiadamy pełne prawo własności do danej części i wykorzystujemy ją na potrzeby wewnętrzne,

• producent przestał istnieć lub nie oferuje już wsparcia technicznego ani możliwości zakupu,

• odtwarzany komponent nie jest objęty patentem, tajemnicą handlową lub ochroną wzoru przemysłowego,

• działanie ma charakter edukacyjny lub badawczo-rozwojowy, bez wprowadzania kopiowanego produktu na rynek.


Zawsze warto skonsultować się z prawnikiem specjalizującym się w prawie własności intelektualnej przed rozpoczęciem procesu inżynierii odwrotnej — szczególnie gdy planowane jest wykorzystanie rezultatów w działalności komercyjnej.

Dlaczego warto wdrożyć reverse engineering?

Reverse engineering stanowi nieocenione narzędzie do optymalizacji procesów, redukcji kosztów i wsparcia zrównoważonego rozwoju w przemyśle oraz innych branżach. Kluczowe korzyści obejmują:

1. Wydłużenie cyklu życia maszyn nawet o 20–30 lat: dzięki cyfrowej replikacji i modernizacji części, stare urządzenia zyskują „drugie życie”.
2. Redukcja kosztów magazynowania nawet o 60%: inżynieria odwrotna eliminuje konieczność gromadzenia dużych zapasów części zamiennych. W razie awarii komponent jest odtwarzany „na żądanie”, co minimalizuje przestoje i koszty logistyczne.
3. Wsparcie gospodarki o obiegu zamkniętym: inżynieria odwrotna umożliwia tzw. recykling projektowy – analizę zużytych elementów w celu ich udoskonalenia, ponownego wykorzystania lub zastąpienia ekologicznymi alternatywami.
4. Uniezależnienie od importu i kontrola jakości: pozwala odtwarzać części zagranicznych maszyn bez konieczności zakupu oryginałów, co jest kluczowe w kontekście substytucji importu. Dodatkowo, skanowanie 3D i analiza cyfrowa pomagają wykrywać wady produkcyjne.

W erze szybkiego postępu technologicznego wiele firm mierzy się z problemem „technologicznych białych plam” – brakującej dokumentacji, przestarzałych komponentów czy niedostępnych dostawców.

Reverse engineering nie tylko rozwiązuje te problemy, ale też otwiera drogę do innowacji: odtwarzany element można udoskonalić, dostosować do nowych standardów lub zintegrować z cyfrowymi systemami przemysłu 4.0.

Czym jest dokumentacja powykonawcza?

Dokumentacja powykonawcza to precyzyjne odzwierciedlenie aktualnego stanu nieruchomości, obejmujące szczegóły konstrukcyjne, wymiary oraz wszelkie zmiany wprowadzone podczas budowy. W przeciwieństwie do tradycyjnych planów budowlanych, które przedstawiają zamierzony projekt, dokumentacja powykonawcza ukazuje rzeczywisty stan obiektu, zapewniając rzetelne dane dla kupujących, sprzedających i agentów nieruchomości.

Kluczowe elementy dokumentacji powykonawczej:

• Szczegółowe plany pięter – Dokładny układ nieruchomości.
• Rysunki konstrukcyjne – Ściany, kolumny, belki i elementy nośne.
• Modele 3D – Ułatwiają wizualizację nieruchomości.
• Dokumentacja instalacyjna (MEP) – Kluczowa dla oceny technicznej budynku.

Dzięki dokumentacji powykonawczej agenci nieruchomości mogą eliminować rozbieżności między ofertami a rzeczywistym stanem nieruchomości, zwiększając transparentność i zaufanie w procesie sprzedaży.

Dlaczego niepewność kupujących jest wyzwaniem na rynku nieruchomości?

Niepewność kupujących jest jednym z największych problemów w transakcjach nieruchomości. Wielu potencjalnych klientów waha się z powodu obaw dotyczących ukrytych wad, problemów konstrukcyjnych lub nieścisłości w opisach nieruchomości.

Typowe obawy kupujących:

• Rozbieżności między opisem oferty a rzeczywistym stanem nieruchomości.
• Brak dokładnych planów pięter do celów remontowych lub rozbudowy.
• Niepewność dotycząca ukrytych wad strukturalnych lub bezpieczeństwa.
• Problemy z uzyskaniem finansowania ze względu na niekompletną dokumentację.

Dostarczając zweryfikowaną dokumentację powykonawczą, agenci nieruchomości mogą minimalizować te obawy i usprawniać proces sprzedaży.

Korzyści z dokumentacji powykonawczej dla agentów nieruchomości i kupujących

Większa przejrzystość nieruchomości

Kupujący mogą podejmować świadome decyzje, mając dostęp do szczegółowej dokumentacji powykonawczej. Takie podejście buduje zaufanie i zmniejsza ryzyko sporów po sprzedaży.

Szybszy proces podejmowania decyzji

Dzięki precyzyjnej dokumentacji kupujący mogą szybko ocenić, czy nieruchomość spełnia ich potrzeby, co prowadzi do szybszej sprzedaży i krótszego czasu ekspozycji na rynku.

Lepszy marketing nieruchomości dzięki modelom 3D

Nowoczesna technologia skanowania laserowego 3D umożliwia agentom prezentację nieruchomości w atrakcyjny sposób, co ułatwia potencjalnym kupującym zdalne oglądanie ofert i dokładne poznanie przestrzeni.

Skanowanie laserowe 3D i BIM: Rewolucja w dokumentacji nieruchomości

Czym jest skanowanie laserowe 3D?

Skanowanie laserowe 3D to nowoczesna technologia pozwalająca na precyzyjne pomiary nieruchomości. Tworzy cyfrową reprezentację obiektu, umożliwiając agentom dostarczanie szczegółowych planów pięter i immersyjnych wirtualnych wycieczek.

Rola modelowania informacji o budynku (BIM)

Technologia BIM wzbogaca dokumentację powykonawczą, dostarczając inteligentne modele 3D z wbudowanymi danymi dotyczącymi materiałów, komponentów konstrukcyjnych i aspektów konserwacyjnych. Modele te są nieocenione dla kupujących planujących remonty lub długoterminowe zarządzanie nieruchomością.

Kluczowe zastosowania dokumentacji powykonawczej w nieruchomościach

Transakcje na rynku nieruchomości mieszkaniowych

Dokumentacja powykonawcza pomaga kupującym zweryfikować szczegóły nieruchomości, ocenić potencjał remontowy i uniknąć nieoczekiwanych kosztów.

Transakcje na rynku nieruchomości komercyjnych

Inwestorzy i firmy wykorzystują dokumentację powykonawczą do zapewnienia zgodności z przepisami budowlanymi, normami bezpieczeństwa pożarowego i wymaganiami dotyczącymi stabilności konstrukcji.

Renowacje budynków historycznych

Odtworzenie historycznych budynków wymaga precyzyjnej dokumentacji, aby zachować ich architektoniczną integralność.

Jak wdrożyć dokumentację powykonawczą w działalności nieruchomości?

Współpraca z dostawcami usług skanowania 3D

Firmy takie jak ScanM2 oferują precyzyjne usługi skanowania laserowego, dostarczając dokładną dokumentację powykonawczą dostosowaną do potrzeb agentów nieruchomości.

Wykorzystanie modeli 3D w ofertach nieruchomości

Agenci mogą zwiększyć skuteczność marketingu, integrując interaktywne plany pięter i modele 3D z ofertami online.

Zastosowanie dokumentacji powykonawczej w inspekcjach nieruchomości

Dokumentacja powykonawcza jest cennym narzędziem w procesie inspekcji nieruchomości, pomagając wykryć rozbieżności i potencjalne problemy przed finalizacją transakcji.

Studium przypadku: Sukces wdrożenia dokumentacji powykonawczej w nieruchomościach

Przypadek 1: Zmniejszenie wahania kupujących

Agencja nieruchomości wdrożyła skanowanie laserowe 3D dla nieruchomości premium, co skutkowało 25% redukcją wahań kupujących i 40% wzrostem zaangażowania w ogłoszenia.

Przypadek 2: Sprawniejsze transakcje na rynku nieruchomości komercyjnych

Firma zajmująca się nieruchomościami komercyjnymi wykorzystała modele BIM do usprawnienia negocjacji leasingowych, co zmniejszyło liczbę sporów prawnych i przyspieszyło finalizację umów.

Podsumowanie: Przyszłość rynku nieruchomości dzięki dokumentacji powykonawczej

Dokumentacja powykonawcza zmienia branżę nieruchomości, zwiększając przejrzystość, zmniejszając niepewność kupujących i ulepszając marketing nieruchomości. Agenci, którzy wdrażają tę technologię, zyskują przewagę konkurencyjną i poprawiają satysfakcję klientów.

Nowoczesne inspekcje nieruchomości komercyjnych wymagają dokładnych, efektywnych i opartych na danych metod oceny. Technologia LiDAR (Light Detection and Ranging) stała się jedną z najbardziej zaawansowanych metod przeprowadzania analiz budynków, oceny integralności konstrukcji oraz mapowania przestrzennego.

Dzięki tej metodzie możliwe jest tworzenie precyzyjnych modeli 3D budynków komercyjnych, co pozwala na lepsze planowanie inwestycji, optymalizację przestrzeni oraz identyfikację problemów konstrukcyjnych.

Jak działa technologia LiDAR?

LiDAR to technologia teledetekcji, która wykorzystuje pulsacyjne promienie lasera do pomiaru odległości i tworzenia dokładnych, trójwymiarowych reprezentacji obiektów. Proces ten obejmuje:

• Emitowanie impulsów laserowych, które odbijają się od powierzchni.
• Pomiar czasu powrotu impulsu do sensora.
• Obliczenie dokładnych odległości i stworzenie chmury punktów.
• Przetwarzanie danych w celu wygenerowania precyzyjnego modelu 3D.

Uzyskane w ten sposób modele 3D są wykorzystywane do analiz konstrukcyjnych, oceny stanu nieruchomości oraz integracji z systemami BIM (Building Information Modeling).

Najważniejsze korzyści z zastosowania technologii LiDAR

Wyjątkowa precyzja i dokładność

Największą zaletą skanowania LiDAR jest jego milimetrowa dokładność. W przeciwieństwie do tradycyjnych metod inspekcji, LiDAR eliminuje błędy ludzkie i rejestruje każdy szczegół budynku.

Technologia ta jest szczególnie przydatna w:

• Analizach konstrukcyjnych przed budową
• Kontroli jakości po zakończeniu inwestycji
• Inwentaryzacji budynków zabytkowych
• Identyfikacji deformacji konstrukcyjnych

Szybkie zbieranie danych i krótszy czas inspekcji

Standardowe inspekcje nieruchomości mogą trwać dni, a nawet tygodnie. Dzięki skanowaniu LiDAR całe budynki można mapować w ciągu kilku godzin, co znacznie skraca czas potrzebny na przeprowadzenie inspekcji i analizę danych.

Jest to szczególnie korzystne dla:

• Szybkich transakcji na rynku nieruchomości
• Ekspertyz budowlanych wymagających natychmiastowych wyników
• Oceny dużych nieruchomości komercyjnych

Bezpieczna i bezinwazyjna metoda inspekcji

Dla starych budynków, wieżowców i obiektów przemysłowych, inspekcje ręczne mogą być niebezpieczne. Skanowanie LiDAR eliminuje konieczność fizycznego dostępu do trudno dostępnych miejsc, co zwiększa bezpieczeństwo i minimalizuje ryzyko uszkodzeń.

Najczęstsze zastosowania to:

• Zakłady przemysłowe z ograniczonym dostępem
• Obiekty zabytkowe wymagające ochrony
• Ocena budynków po katastrofach naturalnych

Kompleksowa analiza integralności konstrukcji

Dzięki LiDAR można wczesne wykryć oznaki osłabienia konstrukcji, takie jak:

• Pęknięcia w fundamentach
• Degradacja materiałów budowlanych
• Problemy z nośnością elementów konstrukcyjnych
• Dodatkowo, integracja skanów LiDAR z oprogramowaniem BIM pozwala przewidywać potencjalne awarie i skutecznie planować konserwację budynków.

Zastosowania technologii LiDAR w inspekcjach nieruchomości

Rynek nieruchomości i zarządzanie nieruchomościami

• Skanowanie 3D dla celów inwentaryzacyjnych
• Precyzyjne pomiary powierzchni użytkowej
• Ocena stanu technicznego przed sprzedażą lub wynajmem

Budownictwo i zarządzanie obiektami

• Dokumentacja powykonawcza
• Kontrola jakości na różnych etapach budowy
• Monitorowanie ruchów konstrukcyjnych w czasie rzeczywistym

Planowanie urbanistyczne i infrastruktura miejska

• Mapowanie topograficzne i analiza przestrzenna
• Planowanie inteligentnych miast (smart cities)
• Ocena wpływu środowiskowego na infrastrukturę

LiDAR vs. Tradycyjne metody inspekcji – porównanie

Cechy	LiDAR	Tradycyjne metody
Dokładność	±2 mm	±5-10 cm
Czas inspekcji	Godziny	Dni lub tygodnie
Bezpieczeństwo	Bezinwazyjne	Wymaga fizycznego dostępu
Forma danych	Chmura punktów 3D	Rysunki i raporty 2D
Integracja	BIM, GIS, CAD	Ograniczona kompatybilność cyfrowa

Technologia LiDAR zdecydowanie przewyższa tradycyjne metody inspekcji pod względem dokładności, szybkości i bezpieczeństwa.

Podsumowanie

LiDAR rewolucjonizuje inspekcje nieruchomości komercyjnych, zapewniając szybsze, dokładniejsze i bezpieczniejsze metody oceny budynków. Dzięki szczegółowym modelom 3D inwestorzy, inżynierowie i zarządcy nieruchomości mogą podejmować lepsze decyzje dotyczące modernizacji, konserwacji i inwestycji.

Z biegiem czasu LiDAR stanie się nieodłącznym narzędziem w branży nieruchomości, budownictwa i planowania miejskiego.
