Inwentaryzacja powykonawcza i modelowanie BIM szpitala w Katowicach

Niedawno firma ScanM2 zrealizowała projekt skanowania 3D działającego szpitala w Katowicach. Prace obejmowały laserowy pomiar budynku oraz stworzenie dokładnych rysunków powykonawczych i modelu BIM dla sześciokondygnacyjnego szpitala o łącznej powierzchni wewnętrznej 57 587 stóp kwadratowych oraz 26 910 stóp kwadratowych powierzchni elewacji. Dzięki zastosowaniu nowoczesnych technologii udało się dostarczyć administracji szpitala niezbędną dokumentację do planowania inwentaryzacji oraz remontu kapitalnego. Poniżej przedstawiamy, jak nasze skanowanie laserowe pozwoliło na precyzyjne i efektywne rozwiązanie tego wymagającego zadania.

Skanowanie szpitala w Katowicach: Cele i wyzwania

Administracja szpitala w Katowicach borykała się z kilkoma problemami przed nawiązaniem współpracy z naszą firmą:

1. Brak aktualnych planów budynków

Z biegiem lat szpital utracił oryginalną dokumentację, w tym rysunki powykonawcze, co utrudniało bieżące utrzymanie obiektu oraz planowanie przyszłych modernizacji. Bez dokładnych planów szpitala jakiekolwiek prace remontowe wiązałyby się z dużą ilością niepewności.

2. Przygotowanie do remontu kapitalnego i zarządzania inwentarzem

Administracja planowała przeprowadzenie gruntownego remontu kapitalnego, co wymagało stworzenia precyzyjnego modelu 3D, który uwzględniałby aktualny stan budynku, w tym wszystkie elementy konstrukcyjne, detale architektoniczne oraz instalacje MEP (mechaniczne, elektryczne i sanitarne).

Rozwiązaniem tych problemów było przeprowadzenie laserowego skanowania budynku oraz opracowanie szczegółowego modelu BIM o dokładności od 3 do 5 milimetrów.

3D Skaning szpitala: Wyniki

× ❮ ❯

Precyzyjne skanowanie laserowe i modelowanie 3D budynku

Przy użyciu skanera budynków 3D marki Faro wykonaliśmy szczegółowe skanowanie laserowe całego obiektu, aby uchwycić każdy szczegół architektoniczny i techniczny. Proces obejmował:

• Ściany wewnętrzne i zewnętrzne: Zeskanowano zarówno powierzchnie wewnątrz, jak i na zewnątrz budynku, aby uzyskać dokładną inwentaryzację powykonawczą.
• Drzwi i okna: Dokładnie odwzorowano każdy element, uwzględniając materiały i wymiary.
• Sufity i schody: Skanowanie objęło również elementy takie jak schody, dostarczając precyzyjnych danych do rzutów kondygnacji szpitala.
• Elementy konstrukcyjne, takie jak słupy i stropy: Ujęto wszystkie nośne elementy, aby umożliwić planowanie ewentualnych modyfikacji.
• Balustrady, ogrodzenia i inne elementy ochronne: Zamodelowano wszystkie bariery ochronne, elementy perymetryczne oraz balustrady.
• Instalacje MEP: W modelu uwzględniono wszystkie widoczne elementy MEP, co jest niezbędne do planowania konserwacji i modernizacji.

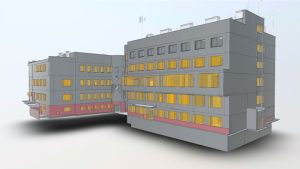

Stworzenie modelu o wysokim poziomie szczegółowości: LOD350 w Revit2024

Dostarczony model 3D posiadał jakość LOD350, co oznacza, że zawierał szczegółowe informacje na temat wszystkich elementów konstrukcyjnych i architektonicznych, takich jak:

• Szczegółowa reprezentacja detali konstrukcyjnych (w tym materiały, połączenia i mocowania).
• Dokładne odwzorowanie komponentów architektonicznych, takich jak okna, drzwi i materiały elewacyjne.
• Precyzyjnie zamodelowane instalacje MEP, co ułatwia planowanie prac konserwacyjnych i modernizacji.

Integracja z systemem współrzędnych

Model został przygotowany zgodnie z wymaganiami dotyczącymi systemu współrzędnych szpitala, co obejmowało:

• Punkty bazowe i pomiarowe, które zostały dostosowane do dostarczonych odniesień geograficznych.
• Orientację względem stron świata, co ułatwia nawigację i planowanie.
• Przygotowanie modelu BIM do pracy w Revit2024 (.rvt) oraz formatach IFC, co zapewnia kompatybilność z różnymi programami architektonicznymi i inżynierskimi.

Co zyskał klient? Kompleksowa dokumentacja techniczna budynku

Po zakończeniu prac nasz zespół dostarczył kompletny pakiet dokumentacji, który obejmował:

• Model 3D LOD350 w Revit2024 (.rvt oraz .ifc)
• 2D rysunki powykonawcze dla kondygnacji, elewacji i przekrojów
• Rysunki instalacji MEP obejmujące systemy mechaniczne, elektryczne i sanitarne

Dzięki temu administracja szpitala dysponuje pełną dokumentacją, która umożliwia bezpieczne i skuteczne planowanie remontu oraz zarządzanie inwentarzem.

Korzyści ze skanowania 3D w projektach szpitalnych

Zastosowanie skanowania 3D w tym projekcie przyniosło liczne korzyści:

• Oszczędność czasu: Proces skanowania był znacznie szybszy niż tradycyjne metody, które wymagałyby ręcznych pomiarów i licznych wizyt na budowie.
• Większa dokładność: Model o precyzji od 3 do 5 milimetrów wyeliminował domysły, dostarczając dokładne dane do planowania modernizacji.
• Lepsze planowanie: Szczegółowe modelowanie BIM umożliwiło wizualizację aktualnego stanu budynku i bezpieczne planowanie przyszłych prac remontowych.
• Poprawa bezpieczeństwa i zgodności: Dokładne rysunki instalacji MEP pomogły zapewnić zgodność z normami bezpieczeństwa i higieny pracy, co jest szczególnie istotne w środowisku szpitalnym.

Wykorzystanie danych ze skanowania 3D w procesie modelowania BIM

Podejście BIM było kluczowym elementem tego projektu. Dzięki naszym usługom skanowania 3D możliwa była płynna integracja z procesem BIM, co umożliwiło administracji szpitala:

• Koordynację prac remontowych z wykonawcami i architektami na podstawie dokładnych danych.
• Aktualizację systemu zarządzania obiektem zgodnie z najnowszym stanem budynku.
• Planowanie przyszłych rozbudów lub modernizacji na podstawie szczegółowych danych 3D.

Dlaczego warto wybrać ScanM2 do skanowania budynków 3D?

Firma ScanM2 posiada bogate doświadczenie w realizacji projektów związanych z skanowaniem 3D budynków o różnym przeznaczeniu, w tym szpitali, budynków komercyjnych oraz obiektów przemysłowych. Nasza oferta wyróżnia się:

• Zaawansowanym sprzętem: Wykorzystujemy nowoczesne skanery 3D, takie jak Faro, aby zapewnić najwyższą precyzję.
• Doświadczonym zespołem: Nasi specjaliści posiadają wiedzę i umiejętności niezbędne do skanowania skomplikowanych struktur oraz tworzenia dokładnych modeli 3D.
• Indywidualnym podejściem: Pracujemy blisko z klientami, aby zrozumieć ich specyficzne potrzeby i dostarczyć dopasowane rozwiązania.
• Szybką realizacją: Stawiamy na sprawną obsługę bez kompromisów na jakości.
