Audyt modelu BIM – jak weryfikuje się modele BIM w praktyce projektowej
Współczesne projekty architektoniczne i inżynieryjne coraz częściej wykorzystują środowisko BIM jako podstawowe narzędzie koordynacji dokumentacji projektowej. Model cyfrowy zawiera zarówno geometrię obiektu, jak i informacje o elementach konstrukcyjnych, instalacjach technicznych oraz parametrach materiałowych.
W praktyce projektowej w Polsce modele BIM powstają zwykle równolegle w kilku branżach. Architektura, konstrukcja oraz instalacje MEP są opracowywane przez różne zespoły projektowe. W takiej sytuacji pojawia się ryzyko niespójności danych, błędów geometrycznych lub konfliktów między instalacjami.
Dlatego w wielu projektach stosuje się audyt modelu BIM, którego celem jest techniczna weryfikacja jakości modelu przed etapem koordynacji lub przygotowania dokumentacji wykonawczej.
Rola audytu modelu BIM w procesie projektowym
Audyt modelu BIM pozwala ocenić, czy model spełnia wymagania projektowe oraz czy może zostać wykorzystany w dalszych etapach realizacji inwestycji. Weryfikacja obejmuje zarówno strukturę modelu, jak i poprawność danych projektowych.
W praktyce projektowej audyt modeli BIM wykonuje się najczęściej w następujących sytuacjach:
• przed rozpoczęciem koordynacji międzybranżowej
• przed przekazaniem modelu inwestorowi lub generalnemu wykonawcy
• po zakończeniu etapu modelowania
• w projektach modernizacji istniejących obiektów
W wielu projektach o dużej skali inwestorzy decydują się na niezależną weryfikację modeli cyfrowych. W takich przypadkach stosuje się specjalistyczne usługi audytu modeli BIM, które pozwalają ocenić jakość modelu oraz zgodność z wymaganiami projektowymi.
Zakres techniczny audytu modelu BIM
Audyt modelu BIM obejmuje kilka obszarów technicznych. Weryfikacja dotyczy zarówno geometrii elementów, jak i organizacji danych w modelu.
| Obszar weryfikacji | Co jest analizowane | Znaczenie dla projektu |
|---|---|---|
| Geometria modelu | dokładność elementów i relacje przestrzenne | poprawność odwzorowania obiektu |
| Parametry elementów | właściwości techniczne obiektów | spójność informacji projektowej |
| Struktura modelu | poziomy, kategorie i organizacja modelu | przejrzystość modelu |
| Kolizje branżowe | konflikty między instalacjami MEP i konstrukcją | eliminacja problemów wykonawczych |
| Standardy BIM | zgodność z BIM Execution Plan | zgodność z wymaganiami projektu |
| Wydajność modelu | wielkość modelu i nadmiarowe elementy | stabilność pracy w środowisku BIM |
Takie podejście pozwala ocenić model nie tylko pod względem technicznym, ale również organizacyjnym.

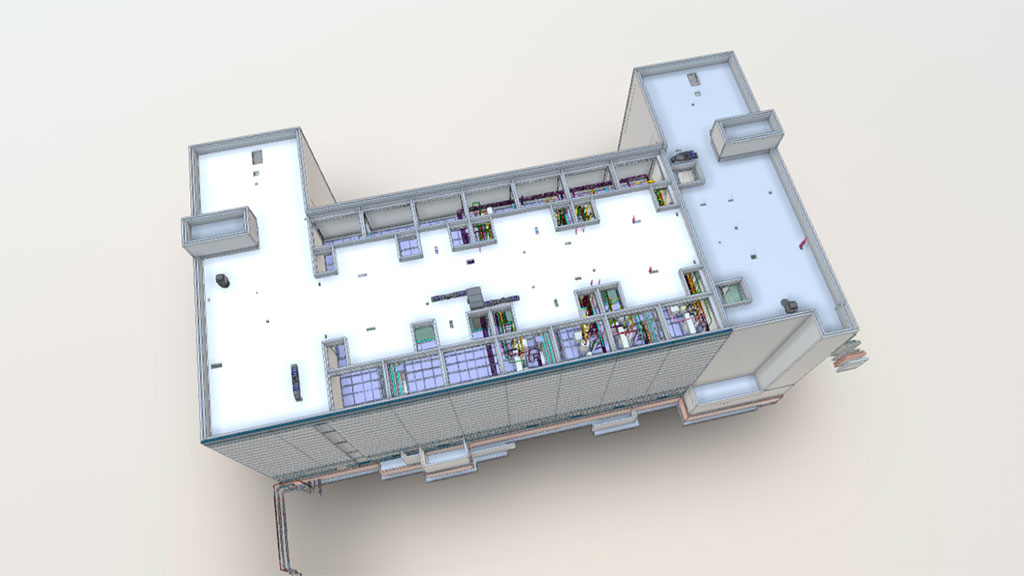

Audyt modelu Revit w projektach BIM
W większości biur projektowych modele BIM powstają w środowisku Autodesk Revit. Z tego względu audyt modelu Revit stanowi ważny element kontroli jakości modeli projektowych.
Podczas audytu analizowana jest zarówno struktura modelu, jak i sposób organizacji danych projektowych.
| Element modelu Revit | Zakres kontroli | Cel weryfikacji |
|---|---|---|
| Rodziny elementów | poprawność parametrów rodzin | spójność danych modelu |
| Poziomy i siatki | organizacja struktury budynku | prawidłowa koordynacja modelu |
| Parametry elementów | właściwości techniczne i klasyfikacja | poprawność informacji projektowych |
| Organizacja widoków | struktura dokumentacji projektowej | czytelność modelu |
| Elementy zbędne | nieużywane rodziny i duplikaty | poprawa wydajności modelu |
Dobrze przeprowadzony audyt modelu Revit pozwala znacznie poprawić stabilność modelu oraz ułatwia dalszą koordynację międzybranżową.
Skontaktuj się z nami już teraz, aby otrzymać darmową konsultację!
Analiza kolizji w modelu BIM
Jednym z najważniejszych elementów audytu jest analiza kolizji pomiędzy elementami różnych branż. Dotyczy to przede wszystkim instalacji technicznych, które często przecinają elementy konstrukcyjne lub architektoniczne.
Najczęstsze konflikty wykrywane w modelach BIM:
• kanały wentylacyjne kolidujące z konstrukcją
• instalacje sanitarne przecinające elementy nośne
• trasy kablowe przecinające instalacje HVAC

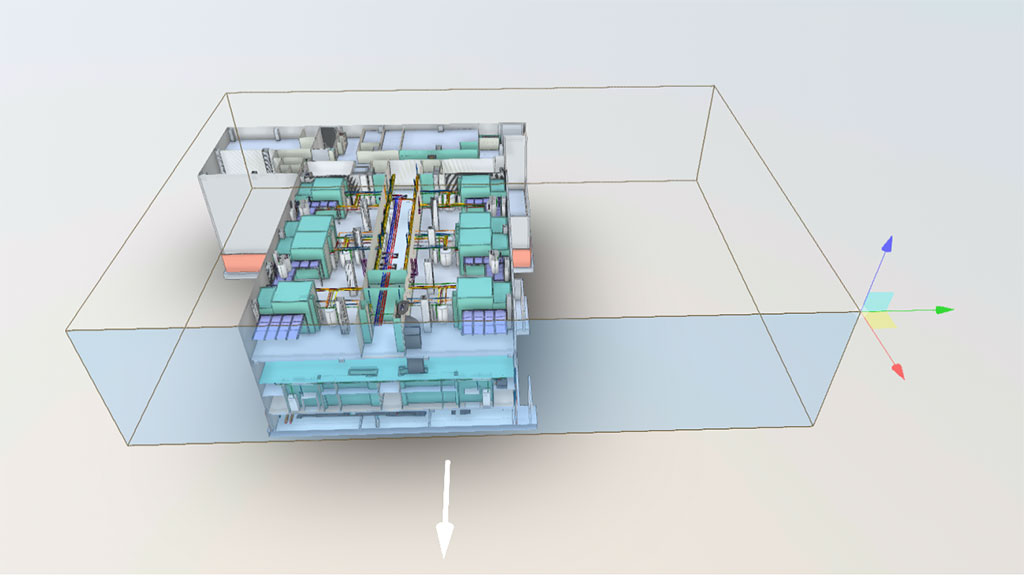

Analiza kolizji wykonywana jest zazwyczaj w modelu koordynacyjnym, w którym łączone są modele wszystkich branż.
Kontrola danych w modelu BIM
Poza geometrią istotnym elementem audytu jest również analiza danych zawartych w modelu BIM. Dane te są wykorzystywane w wielu procesach projektowych i wykonawczych.
| Element danych | Zakres weryfikacji |
|---|---|
| parametry obiektów | poprawność danych technicznych |
| klasyfikacja elementów | zgodność z przyjętym systemem klasyfikacji |
| nazewnictwo elementów | spójność struktury modelu |
| organizacja informacji | logiczna struktura danych |
Poprawna organizacja danych jest szczególnie ważna w przypadku modeli przekazywanych do zarządzania budynkiem.
Audyt modeli BIM w projektach modernizacji
W Polsce znaczną część inwestycji stanowią modernizacje istniejących budynków. W takich projektach modele BIM często powstają na podstawie pomiarów terenowych lub dokumentacji archiwalnej.
Oznacza to, że dokładność modelu musi zostać dokładnie zweryfikowana.
Audyt modelu pozwala sprawdzić między innymi:
• zgodność modelu z rzeczywistą geometrią obiektu
• poprawność odwzorowania instalacji
• kompletność danych projektowych
W projektach modernizacji modele cyfrowe często powstają na podstawie pomiarów terenowych. W takich sytuacjach wykorzystuje się usługi Scan-to-BIM, które polegają na tworzeniu modeli BIM na podstawie danych ze skanowania laserowego.
Podsumowanie
Modele BIM odgrywają coraz większą rolę w projektowaniu i realizacji inwestycji budowlanych. Aby jednak model mógł być wykorzystany jako wiarygodne źródło informacji projektowej, musi spełniać określone standardy jakości.
Audyt modelu BIM pozwala ocenić zarówno geometrię modelu, jak i strukturę danych oraz zgodność modelu z wymaganiami projektu.
W praktyce projektowej audyt modeli BIM staje się jednym z kluczowych narzędzi kontroli jakości dokumentacji cyfrowej.
FAQ
Czym jest audyt modelu BIM
Audyt modelu BIM to proces technicznej weryfikacji modelu cyfrowego, którego celem jest sprawdzenie jakości geometrii, danych oraz koordynacji międzybranżowej.
Na czym polega audyt modelu Revit
Audyt modelu Revit polega na analizie struktury modelu, parametrów elementów oraz organizacji danych w środowisku Autodesk Revit.
Kiedy wykonuje się audyt modeli BIM
Audyt modeli BIM wykonuje się najczęściej przed etapem koordynacji projektowej lub przed przygotowaniem dokumentacji wykonawczej.
Kto wykonuje audyt modelu BIM
Audyt modelu BIM wykonują zazwyczaj doświadczeni specjaliści BIM lub koordynatorzy BIM, którzy analizują strukturę modelu, geometrię elementów oraz dane projektowe.
Czy audyt modelu BIM jest wymagany w każdym projekcie
Audyt modelu BIM nie zawsze jest obowiązkowy, jednak w dużych projektach budowlanych jest często stosowany jako element kontroli jakości modeli projektowych.
