Georadar – badania GPR i lokalizacja instalacji podziemnych
Georadar to nowoczesna technologia diagnostyczna wykorzystywana w budownictwie do analizy konstrukcji betonowych oraz rozpoznania infrastruktury podziemnej. Badania wykonywane metodą GPR (Ground Penetrating Radar) pozwalają wykrywać elementy znajdujące się pod powierzchnią bez konieczności ingerencji w strukturę materiału.
W praktyce oznacza to możliwość bezpiecznego planowania wierceń, wykopów oraz modernizacji obiektów bez ryzyka uszkodzenia zbrojenia, kabli lub rur.
Szczegółowy zakres technologii opisano w sekcji Badania georadarowe w budownictwie, gdzie przedstawiono zastosowanie metody w projektach inżynieryjnych.
Czym są badania georadarowe (GPR)?
Badania georadarowe polegają na emisji impulsów elektromagnetycznych do badanego materiału. Gdy fala napotyka zmianę właściwości fizycznych – na przykład stal, pustkę lub przewód – część sygnału zostaje odbita i wraca do anteny.
Na podstawie czasu powrotu oraz charakterystyki sygnału tworzony jest profil struktury wewnętrznej. Interpretacja danych umożliwia określenie położenia oraz orientacyjnej głębokości wykrytych elementów.
Georadar znajduje zastosowanie zarówno w konstrukcjach żelbetowych, jak i w gruncie przed rozpoczęciem prac ziemnych.

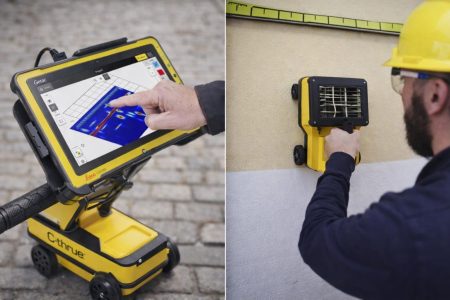

Skanowanie betonu georadarem
Jednym z najczęstszych zastosowań jest analiza konstrukcji betonowych przed ingerencją mechaniczną.
Georadar umożliwia:
- wykrywanie zbrojenia głównego i rozdzielczego
- lokalizację kabli sprężających
- identyfikację przewodów instalacyjnych
- określenie grubości elementów
Prace te realizowane są w ramach usługi Skanowanie betonu GPR, która koncentruje się na zabezpieczeniu konstrukcji przed wierceniem, kotwieniem i cięciem.
Skanowanie betonu przed wierceniem znacząco zmniejsza ryzyko osłabienia elementów nośnych oraz kosztownych napraw.
Lokalizacja instalacji podziemnych
Drugim kluczowym obszarem zastosowania technologii jest rozpoznanie infrastruktury podziemnej.
Georadar pozwala wykrywać:
- kable energetyczne i telekomunikacyjne
- rury wodociągowe i kanalizacyjne
- instalacje gazowe
- niezinwentaryzowane przewody
Usługa ta realizowana jest w ramach Lokalizacja kabli i rur podziemnych, gdzie opisano metodykę badań przed wykopami i inwestycjami liniowymi.
Dokładne rozpoznanie podłoża minimalizuje ryzyko kolizji oraz przestojów na budowie.

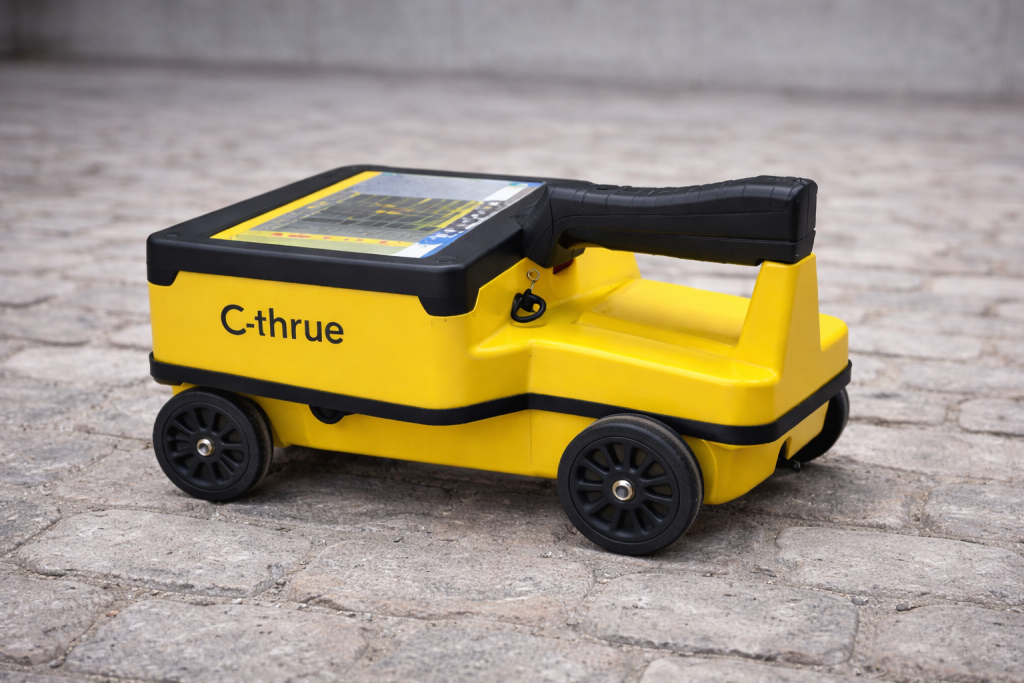

Zastosowanie georadaru w praktyce
Badania georadarowe wykorzystywane są przy:
- przygotowaniu terenu pod inwestycje
- adaptacji istniejących budynków
- kontroli konstrukcji żelbetowych
- analizie podłoża przed wykonaniem fundamentów
- diagnostyce obiektów drogowych i przemysłowych
Metoda ta pozwala uzyskać dane bez przerywania funkcjonowania obiektu.
Georadar a RTG – porównanie metod
W diagnostyce konstrukcji często porównuje się georadar z metodą radiologiczną.
| Kryterium | GPR (georadar) | RTG betonu |
|---|---|---|
| Promieniowanie | Brak | Występuje |
| Praca w czynnym obiekcie | Tak | Ograniczona |
| Wymagane pozwolenia | Nie | Często tak |
| Czas realizacji | Szybki | Wolniejszy |
| Możliwość badania gruntu | Tak | Nie |
Szczegółowe omówienie różnic pomiędzy metodami dostępne jest w artykule GPR vs RTG betonu.
Dokładność i ograniczenia
Dokładność badań georadarowych zależy od:
- rodzaju materiału
- wilgotności podłoża
- częstotliwości anteny
- doświadczenia operatora
W konstrukcjach betonowych możliwe jest rozpoznanie pełnej grubości płyty. W gruncie zasięg zależy od warunków geologicznych.
Zakres oraz czynniki wpływające na wycenę opisano w sekcji Koszt badań GPR.
Dlaczego warto wykonać badania georadarowe?
Georadar jest rozwiązaniem właściwym, gdy:
- wymagane jest badanie nieniszczące
- brak aktualnej dokumentacji technicznej
- planowane są prace ingerujące w konstrukcję
- istnieje ryzyko kolizji z infrastrukturą podziemną
Technologia ta wspiera projektantów, wykonawców oraz inwestorów w podejmowaniu bezpiecznych decyzji technicznych.
Skontaktuj się w sprawie badań georadarowych
Jeżeli planujesz wiercenie, modernizację obiektu lub realizację wykopu i potrzebujesz rzetelnych danych o stanie konstrukcji bądź przebiegu instalacji, georadar umożliwi precyzyjne rozpoznanie warunków.
Skontaktuj się z nami, aby ustalić zakres badań oraz termin realizacji pomiarów.
