Co to jest georadar (badania GPR)?

Georadar, znany również jako badania GPR (Ground Penetrating Radar), to metoda nieniszczącej diagnostyki konstrukcji oraz podłoża. Technologia ta pozwala wykrywać elementy znajdujące się pod powierzchnią betonu, asfaltu lub gruntu bez konieczności wiercenia czy wykonywania odkrywek.

Badania georadarowe są szeroko stosowane w budownictwie, infrastrukturze oraz podczas modernizacji i adaptacji obiektów istniejących. Szczegółowy zakres usług opisano w sekcji Badania georadarowe w budownictwie, gdzie przedstawiono zastosowanie technologii w praktyce projektowej.

Czym jest georadar i badania GPR?

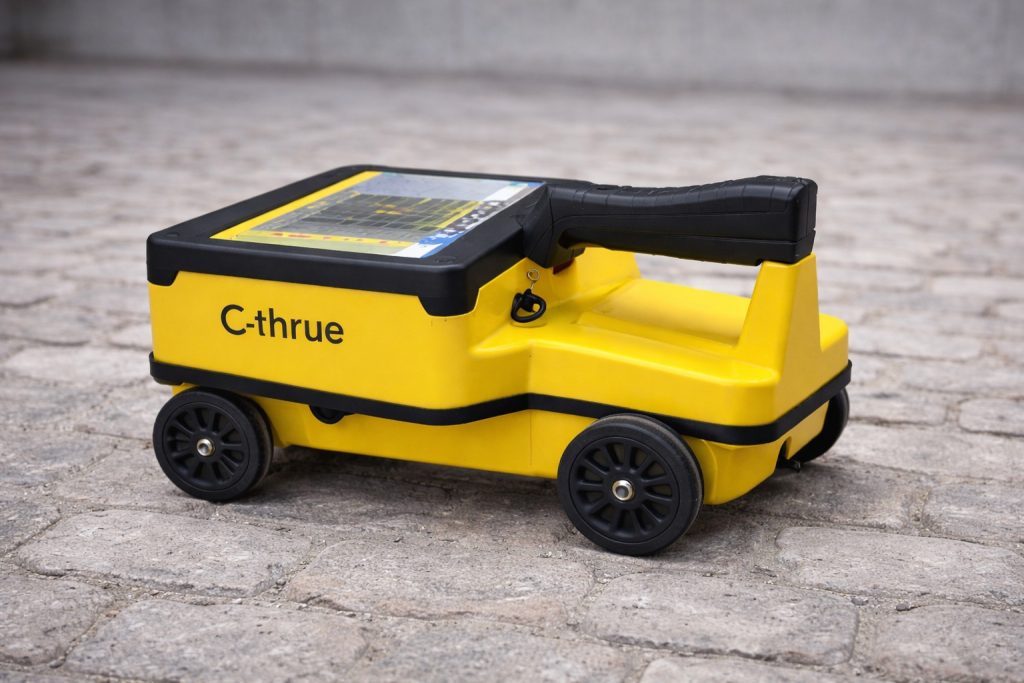

Georadar to urządzenie emitujące impulsy elektromagnetyczne o wysokiej częstotliwości. Fale te przenikają przez materiał i odbijają się od obiektów o innych właściwościach fizycznych, takich jak stal, pustki czy przewody instalacyjne.

Na podstawie czasu powrotu sygnału oraz jego charakterystyki możliwe jest określenie położenia i przybliżonej głębokości wykrytych elementów. Badania georadarowe są metodą bezinwazyjną i mogą być wykonywane zarówno w budynkach użytkowanych, jak i na czynnych placach budowy.

Jak działa georadar?

Proces skanowania GPR składa się z kilku etapów:

1. Antena emituje impuls elektromagnetyczny w kierunku badanego materiału.
2. Fala rozchodzi się w strukturze i odbija od elementów o innej gęstości lub przewodności.
3. Odbite sygnały są rejestrowane i przetwarzane w formie profilu radarowego.

Interpretacja danych wymaga doświadczenia, ponieważ na wynik wpływa rodzaj materiału, jego wilgotność oraz głębokość badanego obiektu.

Do czego służą badania georadarowe?

Zastosowanie georadaru obejmuje kilka kluczowych obszarów.

Badanie betonu georadarem

W konstrukcjach żelbetowych georadar umożliwia:

• wykrywanie zbrojenia
• lokalizację kabli sprężających
• określenie grubości płyty
• identyfikację przewodów instalacyjnych

Szczegółowe zastosowanie tej technologii opisano w usłudze Skanowanie betonu GPR, która koncentruje się na analizie konstrukcji przed wierceniem i cięciem.

Wykrywanie instalacji podziemnych

W gruncie badania GPR pozwalają wykrywać:

• kable energetyczne
• rury wodociągowe i kanalizacyjne
• instalacje gazowe
• niezinwentaryzowane przewody

Takie zastosowanie jest ściśle powiązane z usługą Lokalizacja instalacji podziemnych, realizowaną przed wykopami i pracami ziemnymi.

Badania przed pracami budowlanymi

Georadar stosuje się przed:

• wierceniem otworów technologicznych
• wykonywaniem przebić
• wykopami liniowymi
• modernizacją istniejących obiektów

Celem jest minimalizacja ryzyka uszkodzeń oraz zwiększenie bezpieczeństwa prac.

Jak głęboko działa georadar?

Głębokość badania GPR zależy od:

• rodzaju materiału (beton, grunt, asfalt)
• wilgotności podłoża
• częstotliwości anteny
• rozmiaru wykrywanych obiektów

W betonie zasięg wynosi zazwyczaj kilkadziesiąt centymetrów, natomiast w sprzyjających warunkach gruntowych może być większy. Należy jednak pamiętać, że dokładność maleje wraz ze wzrostem głębokości.

Dokładność badań georadarowych

Dokładność georadaru zależy od:

• warunków terenowych
• struktury materiału
• doświadczenia operatora
• jakości interpretacji danych

Badania GPR dostarczają wiarygodnych informacji o lokalizacji obiektów, jednak wynik ma charakter interpretacyjny, a nie laboratoryjny.

Georadar a RTG – porównanie technologii

Kryterium	Georadar (GPR)	RTG betonu
Promieniowanie	Brak	Występuje
Możliwość pracy w obiekcie użytkowanym	Tak	Ograniczona
Wymagane pozwolenia	Nie	Tak
Czas realizacji	Krótki	Dłuższy
Zakres zastosowań	Beton i grunt	Głównie beton

Z uwagi na brak promieniowania oraz większą elastyczność zastosowań, georadar jest często wybierany jako podstawowa metoda diagnostyczna. Szczegółowe porównanie opisano w artykule GPR vs RTG betonu.

Ograniczenia georadaru

Mimo licznych zalet, technologia posiada ograniczenia:

• ograniczona skuteczność w silnie przewodzących, wilgotnych gruntach
• zmniejszona penetracja w bardzo gęstym betonie
• konieczność profesjonalnej interpretacji wyników

Świadomość tych czynników pozwala właściwie dobrać metodę badawczą do warunków projektu.

Kiedy warto wykonać badanie georadarowe?

Badania GPR są szczególnie zasadne, gdy:

• wymagane jest badanie nieniszczące
• brak aktualnej dokumentacji instalacji
• planowane są ingerencje w konstrukcję
• istnieje ryzyko kolizji z infrastrukturą podziemną

W praktyce technologia ta stanowi wsparcie dla projektantów, wykonawców oraz zarządców obiektów.
