Jak chmura punktów usprawnia koordynację MEP (HVAC i instalacji elektrycznych)

Koordynacja MEP, w tym koordynacja instalacji HVAC oraz instalacji elektrycznych, staje się znacznie bardziej precyzyjna, gdy zespoły projektowe pracują na rzeczywistych danych pomiarowych, a nie na założeniach. Szczególnie w projektach modernizacji budynku i retrofit, chmura punktów w BIM pozwala ograniczyć niepewność, poprawić detekcję kolizji instalacji oraz zapobiegać kosztownym konfliktom na budowie.

Nowoczesne skanowanie 3D budynków umożliwia pozyskanie milionów punktów przestrzennych odwzorowujących rzeczywistą geometrię obiektu. Gdy dane te są prawidłowo wykorzystywane w modelowaniu BIM instalacji, wzmacniają koordynację instalacji sanitarnych i elektrycznych bez konieczności polegania na nieaktualnej dokumentacji.

Dlaczego koordynacja instalacji w istniejących budynkach jest problematyczna

W przeciwieństwie do nowego budownictwa, istniejące obiekty rzadko odpowiadają pierwotnym rysunkom projektowym. Niejednokrotnie pojawiają się nieudokumentowane zmiany, przebudowy instalacji oraz modyfikacje tras przewodów.

W przypadku koordynacji HVAC w istniejącym budynku najczęstsze problemy to:

• Nieznane zagęszczenie instalacji w przestrzeni sufitowej
• Odchylenia konstrukcyjne względem projektu
• Przebudowane trasy kablowe i koryta instalacyjne
• Ograniczona przestrzeń wokół istniejących kanałów wentylacyjnych
• Nieaktualna dokumentacja powykonawcza

Podczas integracji nowych instalacji HVAC z istniejącą infrastrukturą elektryczną nawet niewielkie błędy wymiarowe mogą prowadzić do poważnych kolizji między instalacją HVAC i elektryczną.

Bez rzetelnej inwentaryzacji stanu istniejącego ryzyko konfliktów montażowych znacząco wzrasta.

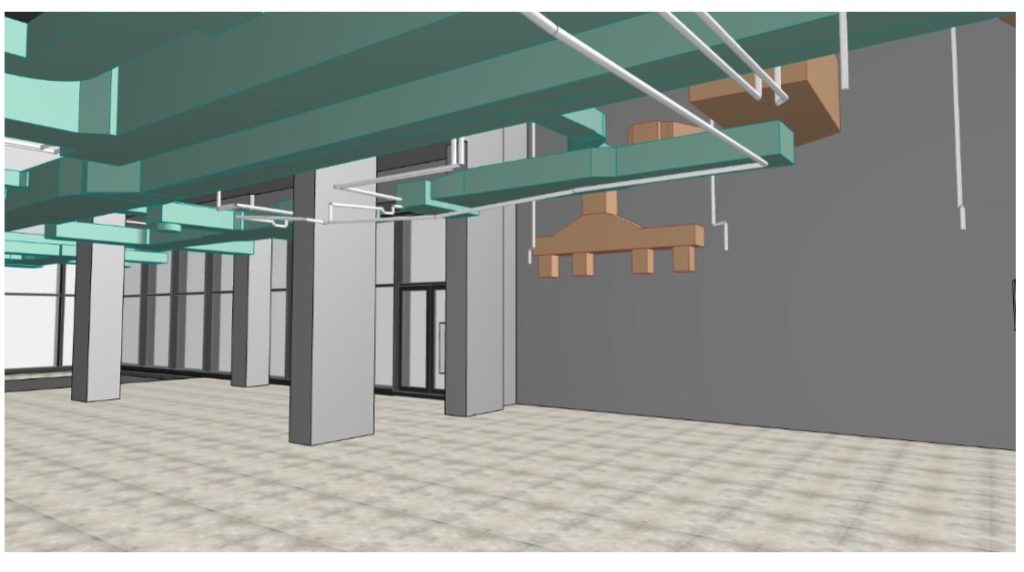

Typowe kolizje między HVAC a instalacjami elektrycznymi

Kolizje między instalacjami to jeden z najczęstszych problemów w projektach modernizacyjnych.

Najczęściej występują:

• Przecięcia kanałów wentylacyjnych z korytami kablowymi
• Prowadzenie przewodów w strefach wymaganych prześwitów serwisowych
• Rozdzielnice blokujące dostęp do central wentylacyjnych
• Niewystarczająca wysokość montażowa dla dużych kanałów
• Konflikty pomiędzy instalacjami sanitarnymi i elektrycznymi

Tradycyjna dokumentacja 2D często nie ujawnia tych problemów. Nawet modelowanie BIM instalacji może generować błędne wyniki detekcji kolizji instalacji, jeśli opiera się na niezweryfikowanych danych.

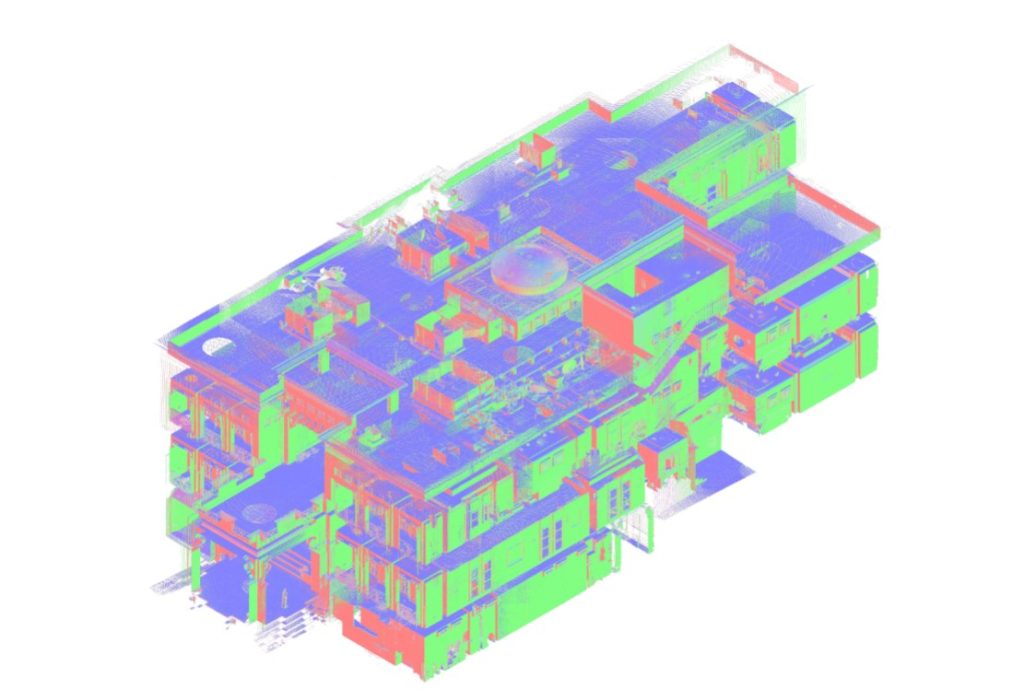

Wykorzystanie chmury punktów w koordynacji BIM

Proces rozpoczyna się od skanowania laserowego instalacji i przestrzeni technicznych. Zebrane dane muszą następnie przejść przez odpowiedni proces rejestracji chmury punktów, który łączy i wyrównuje poszczególne skany w jedną, spójną strukturę przestrzenną.

Po prawidłowej rejestracji chmura punktów w BIM staje się referencyjną bazą geometryczną. Umożliwia to:

• Weryfikację istniejących tras kanałów
• Sprawdzenie wysokości sufitów i belek
• Identyfikację odchyleń konstrukcyjnych
• Pomiar rzeczywistych prześwitów
• Dokładniejszą detekcję kolizji instalacji

Takie podejście pokazuje, jak chmura punktów wspiera BIM w praktyce — umożliwiając projektowanie instalacji na podstawie rzeczywistych danych, a nie założeń.

Rozwiązanie to znacząco usprawnia koordynację MEP w złożonych projektach modernizacyjnych.

Detekcja kolizji i weryfikacja tras instalacji

Chmura punktów w BIM wspiera zarówno instalacje HVAC, jak i elektryczne.

Dzięki niej możliwe jest:

• Weryfikowanie tras przed prefabrykacją
• Sprawdzenie lokalizacji urządzeń względem rzeczywistych ścian
• Kontrola wymaganych prześwitów
• Koordynacja rozdzielnic z instalacjami mechanicznymi
• Unikanie ingerencji w istniejące media

W projektach, gdzie czas przestoju musi być ograniczony do minimum, detekcja kolizji instalacji oparta na danych pomiarowych znacząco zmniejsza ryzyko błędów wykonawczych.

Modernizacje i projekty retrofit – rola skanowania 3D

Koszty poprawek należą do największych zagrożeń w projektach modernizacyjnych.

Zastosowanie skanowania laserowego dla instalacji technicznych pozwala:

• Ograniczyć liczbę zmian projektowych
• Zmniejszyć ilość poprawek na budowie
• Usprawnić prefabrykację
• Poprawić dopasowanie dużych elementów HVAC
• Zwiększyć efektywność koordynacji międzybranżowej

W projektach retrofit dokładne odwzorowanie istniejącej geometrii bezpośrednio redukuje ryzyko kolizji oraz kosztownych zmian wykonawczych.

Znaczenie dokładnej dokumentacji powykonawczej

Są sytuacje, w których poleganie wyłącznie na archiwalnych rysunkach jest zbyt ryzykowne:

• Modernizacje szpitali
• Centra danych
• Obiekty przemysłowe
• Wysokie budynki biurowe
• Zagęszczone maszynownie

W takich przypadkach kluczowa staje się dokładna dokumentacja powykonawcza oparta na rzeczywistych danych pomiarowych.

Rzetelna inwentaryzacja stanu istniejącego stanowi fundament bezpiecznej koordynacji MEP.

Kiedy warto zastosować skanowanie laserowe 3D

Efektywna koordynacja instalacji HVAC i elektrycznych wymaga nie tylko danych, ale ich właściwej interpretacji i integracji z procesem BIM.

Warto rozważyć skanowanie 3D budynków, gdy:

• Projekt dotyczy istniejącego obiektu
• Występuje duże zagęszczenie instalacji
• Planowana jest rozbudowa lub modernizacja budynku
• Wymagana jest wysoka precyzja detekcji kolizji instalacji

Odpowiednio przetworzona chmura punktów w BIM umożliwia podejmowanie decyzji projektowych w oparciu o rzeczywiste dane przestrzenne.

W projektach modernizacyjnych dokładność geometryczna staje się fundamentem skutecznej koordynacji MEP — przekształcając niepewność w kontrolowany, oparty na danych proces projektowy.
