Jak działa rejestracja chmury punktów

Zrozumienie, jak działa rejestracja chmury punktów, jest kluczowe dla specjalistów zajmujących się skanowaniem laserowym 3D , procesem Scan-to-BIM , projektami modernizacyjnymi oraz cyfrowymi workflow w budownictwie. Bez prawidłowej rejestracji chmury punktów nawet najbardziej precyzyjne dane pomiarowe nie tworzą wiarygodnego modelu przestrzennego.

W artykule wyjaśniamy proces rejestracji chmury punktów, stosowane metody rejestracji skanów, kontrolę dokładności rejestracji oraz najczęstsze przyczyny, takie jak błąd rejestracji chmury punktów czy błędy dopasowania skanów — z perspektywy inżynieryjnej.

Czym jest rejestracja chmury punktów?

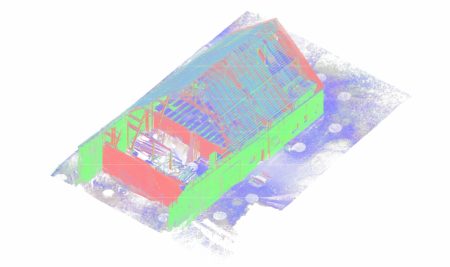

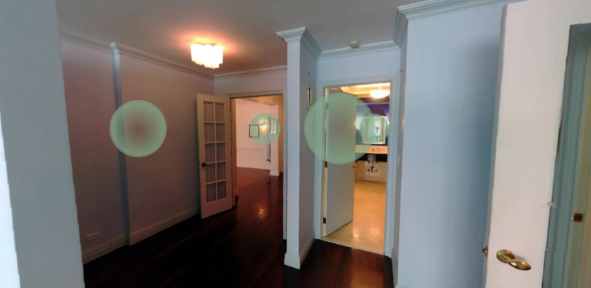

Rejestracja chmury punktów to proces łączenia wielu skanów 3D w jeden wspólny układ współrzędnych. Podczas skanowania laserowego każde stanowisko skanera rejestruje fragment przestrzeni. Aby uzyskać spójny model, konieczne jest łączenie skanów 3D poprzez ich precyzyjne wyrównanie chmur punktów.

W uproszczeniu:

Skanowanie laserowe generuje wiele zbiorów danych → rejestracja skanów laserowych je łączy → powstaje jednolita reprezentacja rzeczywistości.

Proces ten określany jest również jako:

• wyrównanie chmur punktów
• dopasowanie chmur punktów
• wyrównanie wielu skanów
• rejestracja skanów laserowych

Bez prawidłowej rejestracji pojawiają się przesunięcia między skanami, deformacje oraz niespójności geometryczne.

Dlaczego rejestracja jest konieczna?

Każdy skan posiada własny lokalny układ współrzędnych. Podczas inwentaryzacji budynku, obiektu przemysłowego czy infrastruktury wykonuje się często kilkadziesiąt lub kilkaset skanów.

Rejestracja jest niezbędna, aby:

• połączyć dane w jeden system odniesienia
• wyeliminować dryf skanów
• kontrolować przesunięcia między skanami
• umożliwić dokładne pomiary
• zapewnić dokładność rejestracji w procesie Scan-to-BIM

Jeżeli nakładanie skanów (overlap) jest niewystarczające, błędy kumulują się, prowadząc do globalnych deformacji modelu.

Przebieg procesu rejestracji chmury punktów

Standardowy proces rejestracji  chmury punktów obejmuje:

1. Planowanie stanowisk skanera
2. Zapewnienie odpowiedniego nakładania skanów
3. Wybór metody rejestracji
4. Wykonanie właściwej rejestracji
5. Analizę błędu resztowego
6. Weryfikację dokładności rejestracji

Typowy workflow rejestracji skanów

Etap	Opis	Ryzyko pominięcia
Planowanie skanów	Określenie stanowisk i nakładania skanów	Niestabilne wyrównanie
Rejestracja danych	Ustawienie znaczników referencyjnych skanowania lub zapewnienie geometrii odniesienia	Słaba kontrola
Rejestracja lokalna	Wstępne dopasowanie sąsiednich skanów	Lokalne przesunięcia
Rejestracja globalna	Optymalizacja całej sieci skanów	Dryf skanów
Analiza błędu resztowego	Ocena błędu rejestracji chmury punktów	Niewykryte deformacje
Walidacja końcowa	Kontrola dokładności	Błędy modelowania BIM

Prawidłowa realizacja tych etapów bezpośrednio wpływa na dokładność rejestracji.

Metody rejestracji skanów

W praktyce stosuje się trzy główne metody rejestracji skanów.

1. Rejestracja na punktach kontrolnych

Rejestracja na punktach kontrolnych wykorzystuje fizyczne znaczniki rozmieszczone w przestrzeni.

Są to m.in.:

• kule pomiarowe
• tarcze szachownicowe
• punkty osnowy geodezyjnej
• znaczniki referencyjne skanowania

System identyfikuje punkty kontrolne w rejestracji i oblicza transformację matematyczną.

Zalety:

• wysoka stabilność geometryczna
• odpowiednia dla dużych obiektów
• kontrolowana dystrybucja błędów

Ryzyka:

• konieczność fizycznego montażu
• dłuższy czas przygotowania
• wrażliwość na błędy pomiaru znaczników

Metoda ta minimalizuje błąd rejestracji chmury punktów, jeśli jest poprawnie wykonana.

2. Rejestracja chmura-do-chmury

Rejestracja chmura-do-chmury opiera się na dopasowaniu geometrii bez użycia znaczników.

Wykorzystuje m.in.:

• algorytm ICP rejestracja chmury punktów (Iterative Closest Point)

Algorytm ICP minimalizuje odległość między nakładającymi się fragmentami chmur punktów.

Wymagania:

• odpowiednie nakładanie skanów
• stabilna geometria
• wyraźne cechy powierzchni

Ryzyka:

• większe prawdopodobieństwo błędów dopasowania skanów
• ryzyko dryfu skanów
• problemy przy powtarzalnej geometrii

Metoda ta jest szybka, lecz wymaga dokładnej kontroli jakości.

3. Metoda hybrydowa

Łączy:

• rejestrację na punktach kontrolnych
• rejestrację chmura-do-chmury

Jest szeroko stosowana w projektach wymagających wysokiej precyzji, szczególnie w kontekście Scan-to-BIM.

Rejestracja globalna i lokalna

Rozróżnienie między rejestracją globalną i lokalną ma kluczowe znaczenie.

Typ	Opis	Ryzyko
Rejestracja lokalna	Dopasowanie sąsiednich skanów	Kumulacja błędów
Rejestracja globalna	Jednoczesna optymalizacja całej sieci	Wymaga silnej struktury odniesienia

Jeżeli stosuje się wyłącznie rejestrację lokalną, może wystąpić dryf skanów i narastające przesunięcia.

Dokładność rejestracji i kontrola błędów

Dokładność rejestracji decyduje o przydatności danych do:

• dokumentacji technicznej
• analiz konstrukcyjnych
• koordynacji instalacji MEP
• modelowania wykonawczego

Podstawowe wskaźniki to:

• RMS error
• analiza błędu resztowego
• odchylenia punktów kontrolnych
• mapy odchyleń chmury punktów

Najczęstsze przyczyny błędów

• niewystarczające nakładanie skanów
• słaba geometria odniesienia
• nieprawidłowe punkty kontrolne w rejestracji
• zbyt duże odległości skanowania
• obiekty ruchome podczas pomiaru

Skutkiem są:

• błędy dopasowania skanów
• przesunięcia między skanami
• deformacje w długich korytarzach
• odchylenia pionowe w budynkach wielokondygnacyjnych

Porównanie metod rejestracji

Kryterium	Punkty kontrolne	Chmura-do-chmury	Hybrydowa
Czas przygotowania	Wyższy	Niższy	Średni
Stabilność dokładności	Wysoka	Średnia	Wysoka
Punkty kontrolne	Wymagane	Niewymagane	Częściowe
Ryzyko dryfu	Niskie	Wyższe	Niskie
Duże projekty	Tak	Ryzykowne	Tak

Rejestracja w procesie Scan-to-BIM

W projektach Scan-to-BIM rejestracja skanów laserowych bezpośrednio wpływa na jakość modelu.

Niewłaściwe wyrównanie powoduje:

• błędne grubości ścian
• nieosiowe instalacje MEP
• nieprawidłowe poziomy stropów
• deformacje konstrukcyjne

Dlatego dokładność rejestracji w procesie Scan-to-BIM  musi odpowiadać wymaganym tolerancjom (np. 3–5 mm dla inwentaryzacji architektonicznej).

Poprawne wyrównanie wielu skanów gwarantuje wiarygodną geometrię i bezpieczne modelowanie BIM.

Najczęstsze błędy w rejestracji

Zespoły projektowe często bagatelizują:

• znaczenie nakładania skanów
• konieczność analizy błędu resztowego
• kontrolę dryfu skanów
• walidację rejestracji globalnej

Ignorowanie tych aspektów prowadzi do ukrytych deformacji ujawniających się dopiero na etapie modelowania.

Perspektywa inżynieryjna

Zrozumienie, jak działa rejestracja chmury punktów, nie jest wyłącznie zagadnieniem programowym — to proces kontroli geometrii.

Precyzyjna rejestracja chmury punktów wymaga:

• odpowiedniego planowania
• kontrolowanego nakładania skanów
• właściwego doboru metody rejestracji
• weryfikacji dokładności
• analizy błędu resztowego

Bez rygorystycznej kontroli nawet wysokiej jakości skany nie zapewnią wiarygodnych wyników inżynieryjnych.
