Kiedy warto wykonać skanowanie budynków 3D? Zastosowania w budownictwie
We współczesnym budownictwie precyzja nie jest już opcjonalna. Skanowanie budynków 3D w budownictwie stało się niezbędnym narzędziem dla architektów, inżynierów i wykonawców, którzy potrzebują dokładnych, rzeczywistych danych przed podjęciem kluczowych decyzji. Od projektów modernizacyjnych po złożoną koordynację MEP – skanowanie 3D zapewnia, że każdy projekt i każda modyfikacja opierają się na wiarygodnych informacjach.
Przyjrzyjmy się, kiedy i dlaczego skanowanie budynków 3D jest konieczne w projektach budowlanych.
Czym jest skanowanie budynków 3D?

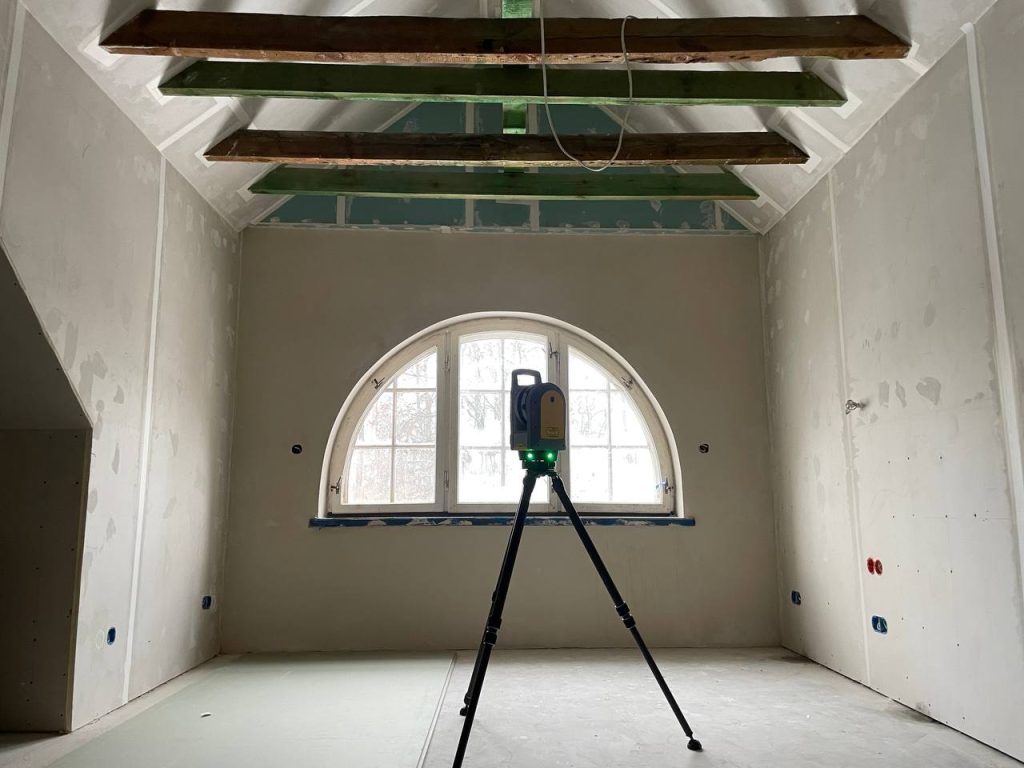

Skanowanie budynków 3D to proces rejestrowania fizycznych wymiarów i geometrii obiektu przy użyciu zaawansowanej technologii pomiaru laserowego. Specjalistyczne urządzenia wykonujące pomiary laserowe budynków zbierają miliony punktów przestrzennych i generują szczegółową chmurę punktów , która odwzorowuje rzeczywisty stan budynku.
Profesjonalne usługi skanowania budynków wykorzystują te dane do tworzenia dokładnych modeli cyfrowych oraz dokumentacji. Efektem jest precyzyjna cyfrowa reprezentacja istniejącej konstrukcji, która może być wykorzystywana do projektowania, analiz, modernizacji lub przebudowy.
W przeciwieństwie do tradycyjnych metod pomiarowych, skanowanie budynków w budownictwie umożliwia uchwycenie pełnego kontekstu przestrzennego — ścian, stropów, słupów, elementów konstrukcyjnych i instalacji — w jednym kompletnym zbiorze danych.
Kiedy skanowanie laserowe jest wymagane w projektach budowlanych?
Istnieje wiele sytuacji, w których skanowanie laserowe 3D w budownictwie staje się kluczowe.
1. Gdy konieczne jest skanowanie istniejącego budynku
Przed rozpoczęciem modernizacji, rozbudowy lub przebudowy konstrukcyjnej zespoły projektowe muszą wykonać skanowanie istniejącego budynku, aby poznać rzeczywiste wymiary i układ przestrzenny. Dokładna inwentaryzacja stanu istniejącego eliminuje domysły i ogranicza kosztowne błędy.
2. Skanowanie obiektów komercyjnych przed modernizacją
W dużych projektach, takich jak biurowce, szpitale, centra handlowe czy obiekty przemysłowe, skanowanie obiektów komercyjnych jest znacznie bardziej efektywne niż tradycyjne pomiary. Technologia laserowa pozwala szybko zebrać kompleksowe dane z wysoką precyzją.

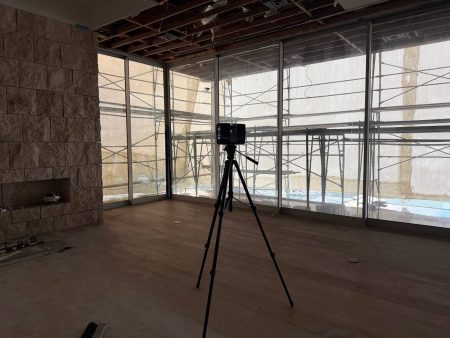

3. Skanowanie laserowe na czynnym placu budowy
Podczas realizacji inwestycji skanowanie laserowe 3D w budownictwie umożliwia weryfikację postępu prac, porównanie projektu z rzeczywistym wykonaniem oraz identyfikację odchyleń na wczesnym etapie.
Skanowanie laserowe 3D w projektach modernizacyjnych i retrofit
Projekty modernizacyjne oraz projekty typu retrofit wymagają wyjątkowej dokładności. Istniejące budynki często zawierają nieudokumentowane zmiany, nieregularności konstrukcyjne lub przestarzałą infrastrukturę.
Skanowanie laserowe dla modernizacji dostarcza wiarygodnych danych przed planowaniem:
- przebudowy konstrukcyjnej
- zmian funkcjonalnych
- modernizacji instalacji
- rozbudowy systemów technicznych
Bez dokładnych danych zespoły projektowe ryzykują konflikty projektowe, poprawki i opóźnienia. Wysokorozdzielcze dane zapewniają dokładność milimetrową, umożliwiając bezpieczne projektowanie w oparciu o rzeczywiste warunki.
Skanowanie budynków dla koordynacji MEP i detekcji kolizji
Nowoczesne budynki zawierają złożone systemy mechaniczne, elektryczne i sanitarne. Skuteczna koordynacja MEP wymaga precyzyjnej geometrii obiektu.
Wykorzystanie danych w procesie scan-to-BIM pozwala przekształcić chmurę punktów w inteligentny model 3D budynku.
Umożliwia to:
- skuteczną detekcję kolizji
- optymalizację tras instalacji
- montaż urządzeń w ograniczonej przestrzeni
- weryfikację prześwitów
Dzięki temu ogranicza się błędy wykonawcze oraz zmniejsza koszty zmian w trakcie realizacji.
Skanowanie 3D dla dokumentacji powykonawczej
Na etapie zakończenia inwestycji kluczowa staje się dokumentacja powykonawcza.
Dokumentacja budowlana 3D zapewnia dokładny zapis tego, co zostało rzeczywiście wykonane. Obejmuje pełną inwentaryzację stanu istniejącego, model 3D budynku oraz dane wspierające zarządzanie obiektem.
Zebrane dane umożliwiają stworzenie cyfrowego bliźniaka, który wspiera utrzymanie budynku, przyszłe modernizacje i analizy techniczne.
Dlaczego tradycyjne pomiary są niewystarczające?
Chociaż tradycyjne metody pomiarowe są nadal stosowane, często okazują się niewystarczające przy złożonych projektach.
Sytuacje wymagające skanowania 3D:
- budynki o skomplikowanej geometrii
- duże obiekty komercyjne i przemysłowe
- obiekty zabytkowe
- projekty o wysokich tolerancjach wykonawczych
- inwestycje wymagające dokładności milimetrowej
Porównanie: Tradycyjne pomiary vs. skanowanie budynków 3D w budownictwie
| Kryterium | Tradycyjne pomiary | Skanowanie budynków 3D w budownictwie |
| Dokładność | Ograniczona, zależna od czynnika ludzkiego | Dokładność milimetrowa |
| Szybkość | Czasochłonne | Szybkie pozyskanie danych |
| Zakres | Selektywne punkty pomiarowe | Pełne pokrycie przestrzeni |
| Złożona geometria | Trudna do zmierzenia | Łatwo odwzorowana |
| Koordynacja MEP | Ryzyko kolizji | Wspiera detekcję kolizji |
| Wynik | Rysunki 2D | Chmura punktów, scan-to-BIM, model 3D budynku |
| Dokumentacja | Podstawowe zapisy | Dokumentacja powykonawcza i cyfrowy bliźniak |
Wraz ze wzrostem złożoności projektów poleganie wyłącznie na tradycyjnych metodach zwiększa ryzyko i obniża efektywność.
Jak wybrać profesjonalne usługi skanowania budynków?
Wybór odpowiedniego dostawcy usług skanowania budynków ma kluczowe znaczenie dla powodzenia projektu.
Należy zwrócić uwagę na:
- doświadczenie w projektach budowlanych
- znajomość procesów koordynacji MEP
- jasno określony workflow realizacji
- możliwość dostarczenia danych w standardzie BIM
- zrozumienie wymagań projektu budowlanego
Profesjonalne skanowanie budynków w budownictwie to nie tylko pomiar — to kompleksowy proces przekształcania danych przestrzennych w wartościowe informacje projektowe.
FAQ
Czym jest skanowanie budynków 3D w budownictwie?
Skanowanie budynków 3D w budownictwie to proces laserowego pozyskiwania danych przestrzennych istniejących obiektów. Dane te są przekształcane w chmurę punktów i wykorzystywane w projektowaniu, scan-to-BIM, koordynacji MEP oraz dokumentacji powykonawczej.
Kiedy należy wykonać skanowanie istniejącego budynku?
Przed rozpoczęciem projektów modernizacyjnych, retrofit, przebudowy konstrukcyjnej lub rozbudowy instalacji.
Jak dokładne jest skanowanie laserowe 3D?
Technologia zapewnia dokładność milimetrową i znacznie przewyższa tradycyjne pomiary pod względem precyzji i kompletności danych.
Czym jest scan-to-BIM?
Jest to proces przekształcania chmury punktów w inteligentny model BIM wykorzystywany do koordynacji MEP i detekcji kolizji.
Czy skanowanie 3D jest konieczne przy modernizacji?
Tak, ponieważ istniejące budynki często różnią się od archiwalnej dokumentacji, a dokładne dane są niezbędne do bezpiecznej przebudowy.
Podsumowanie
Skanowanie budynków 3D w budownictwie nie jest już rozwiązaniem opcjonalnym — stało się strategiczną koniecznością. Niezależnie od tego, czy realizowany jest projekt modernizacyjny, retrofit, przebudowa konstrukcyjna, koordynacja MEP czy dokumentacja powykonawcza — precyzyjne dane przestrzenne pozwalają ograniczyć ryzyko i zwiększyć jakość realizacji.
Zastępując domysły dokładną chmurą punktów, modelem 3D budynku oraz cyfrowym bliźniakiem, zespoły projektowe osiągają większą efektywność i pewność realizacji inwestycji.
