Technologia BIM znacząco zmieniła sposób projektowania instalacji technicznych w budynkach. W szczególności Revit stał się jednym z najważniejszych narzędzi do projektowania instalacji HVAC, instalacji elektrycznych oraz systemów sanitarnych w środowisku cyfrowym.

W tradycyjnym projektowaniu instalacji wiele decyzji opierało się na dokumentacji 2D. Taki sposób pracy często prowadził do błędów projektowych, kolizji instalacji oraz problemów podczas realizacji inwestycji.

Modelowanie instalacji w Revit BIM umożliwia tworzenie dokładnych modeli instalacji technicznych, które pozwalają inżynierom analizować przestrzeń techniczną budynku i planować przebieg instalacji jeszcze przed rozpoczęciem budowy.

Dlaczego modelowanie instalacji w BIM jest ważne

Nowoczesne budynki zawierają coraz więcej instalacji technicznych. Systemy HVAC, instalacje elektryczne, rurociągi, systemy przeciwpożarowe czy instalacje sanitarne muszą współpracować w tej samej przestrzeni technicznej.

Bez odpowiedniej koordynacji może dochodzić do wielu problemów projektowych, takich jak:

• kolizje kanałów wentylacyjnych z instalacją elektryczną
• konflikty tras kablowych z instalacjami sanitarnymi
• brak przestrzeni technicznej dla dużych kanałów HVAC
• utrudniony dostęp serwisowy do urządzeń

Dlatego coraz więcej biur projektowych stosuje modelowanie instalacji BIM, które pozwala projektować wszystkie instalacje w jednym wspólnym modelu cyfrowym.

Jak Revit usprawnia modelowanie instalacji HVAC

Jedną z największych zalet Revita jest możliwość dokładnego modelowania instalacji HVAC w środowisku trójwymiarowym.

Projektanci mogą:

• modelować kanały wentylacyjne
• planować przebieg instalacji klimatyzacji
• analizować przestrzeń techniczną
• weryfikować dostęp serwisowy do urządzeń

Dzięki temu projekt instalacji HVAC może być dokładnie dopasowany do geometrii budynku.

W wielu projektach dane przestrzenne budynku mogą być również przygotowane poprzez modelowanie chmury punktów, które pozwala odwzorować rzeczywisty stan istniejącego obiektu przed rozpoczęciem projektowania instalacji.

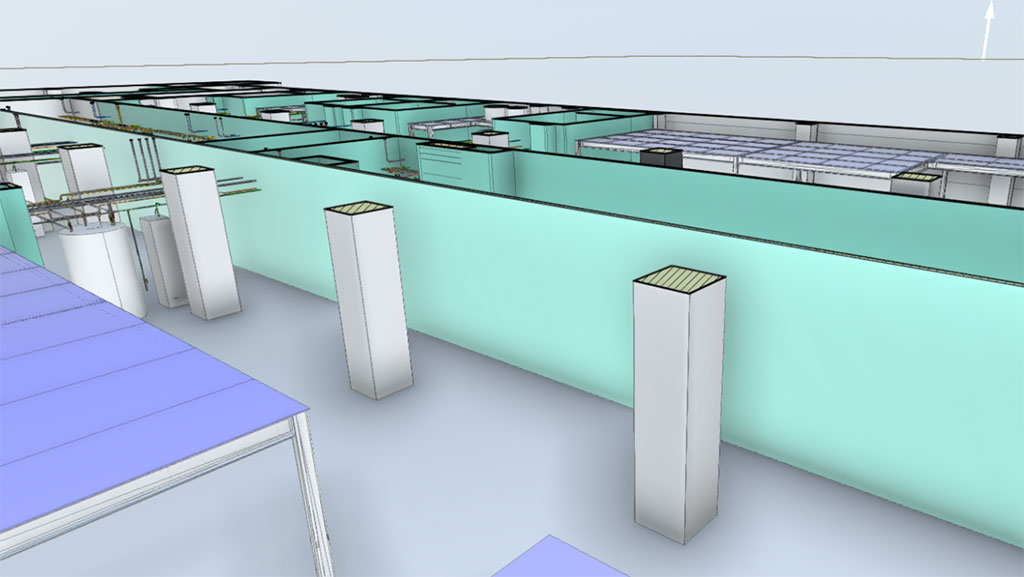

Koordynacja instalacji HVAC i elektrycznych w BIM

Jednym z największych problemów projektowych jest koordynacja wielu instalacji w tej samej przestrzeni.

W modelu BIM wszystkie instalacje mogą być analizowane jednocześnie, co pozwala wykrywać kolizje pomiędzy:

• kanałami wentylacyjnymi
• trasami kablowymi
• instalacją wodną
• elementami konstrukcyjnymi budynku

Proces ten określany jest jako koordynacja instalacji BIM i stanowi jeden z najważniejszych etapów projektowania instalacji w nowoczesnym budownictwie.

Dzięki temu wiele problemów technicznych można wykryć jeszcze na etapie projektu, zanim pojawią się na placu budowy.

Revit BIM vs tradycyjne projektowanie instalacji

Integracja danych ze skanowania 3D

W przypadku modernizacji istniejących budynków bardzo ważne jest dokładne odwzorowanie rzeczywistej geometrii obiektu.

W takich projektach często wykorzystuje się skanowanie laserowe budynków, które generuje chmurę punktów przedstawiającą rzeczywistą geometrię przestrzeni.

Na podstawie tych danych można następnie wykonać modelowanie Scan-to-BIM, które pozwala stworzyć dokładny model BIM istniejącego budynku.

Tak przygotowany model stanowi podstawę do projektowania nowych instalacji HVAC i elektrycznych.

Revit jako narzędzie do wykrywania kolizji instalacji

Jedną z najważniejszych funkcji BIM jest możliwość wykrywania kolizji instalacji jeszcze przed rozpoczęciem budowy.

W modelu BIM można sprawdzić:

• czy kanały wentylacyjne nie kolidują z instalacją elektryczną
• czy instalacje mieszczą się w przestrzeni technicznej
• czy zachowane są wymagane prześwity instalacyjne

Takie podejście znacząco zmniejsza ryzyko błędów projektowych i kosztownych zmian podczas realizacji inwestycji.

Znaczenie dokładnej dokumentacji technicznej

Model BIM pozwala również na tworzenie dokładnej dokumentacji technicznej instalacji.

Na podstawie modelu można generować:

• schematy instalacji
• zestawienia elementów
• rysunki techniczne instalacji

W wielu projektach dokumentacja ta przyjmuje formę rysunków powykonawczych, które przedstawiają rzeczywisty układ instalacji w budynku po zakończeniu realizacji.

Revit w projektach modernizacyjnych

Revit jest szczególnie przydatny w projektach modernizacji budynków, gdzie konieczne jest dopasowanie nowych instalacji do istniejącej infrastruktury.

W takich projektach model BIM pozwala:

• analizować istniejące instalacje
• planować przebieg nowych systemów
• ograniczać ryzyko kolizji instalacji
• poprawiać koordynację branżową

Dzięki temu możliwe jest znacznie bezpieczniejsze i bardziej efektywne projektowanie instalacji technicznych.

Podsumowanie

Modelowanie instalacji w środowisku BIM staje się standardem w nowoczesnym budownictwie. Narzędzia takie jak Revit pozwalają projektantom dokładniej planować instalacje HVAC i elektryczne, poprawiać koordynację branżową oraz wykrywać kolizje jeszcze na etapie projektu.

Integracja technologii BIM z danymi ze skanowania 3D oraz dokładnym modelowaniem instalacji technicznych umożliwia tworzenie bardziej precyzyjnych projektów i ograniczenie ryzyka problemów podczas realizacji inwestycji.
