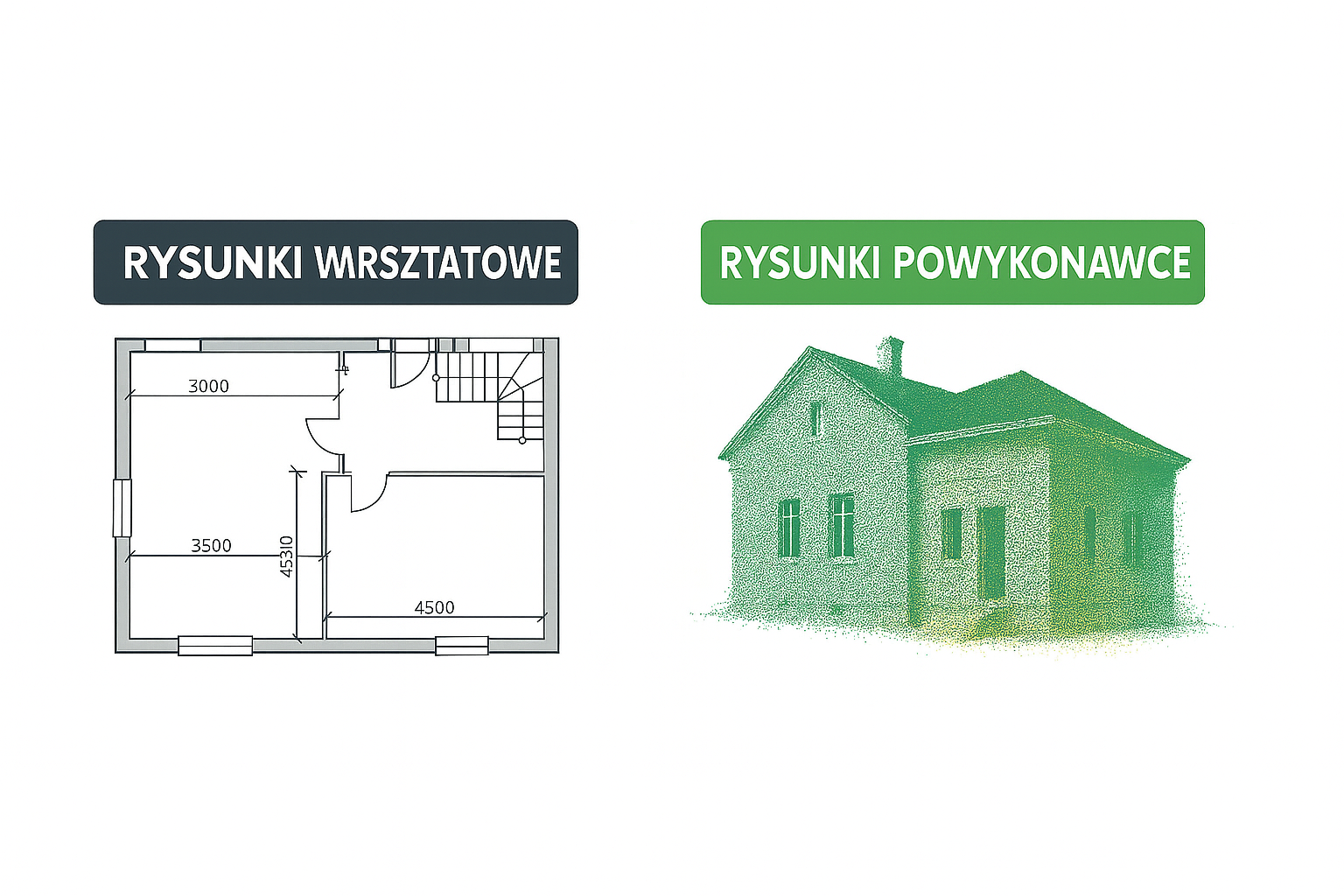

Rysunki Warsztatowe vs Rysunki Powykonawcze — Znaczenie, Różnice, Przykłady i Kompletny Przewodnik

Branża budowlana generuje wiele różnych typów dokumentacji: rysunki projektowe, wykonawcze, warsztatowe, redliny, modele BIM oraz rysunki powykonawcze. Wśród nich to właśnie rysunki warsztatowe i powykonawcze są najczęściej stosowane — i jednocześnie najczęściej mylone. Wielu specjalistów, nawet z wieloletnim doświadczeniem, nie zawsze w pełni rozumie, co przedstawia każdy zestaw, kiedy powstaje i jaki wpływ ma na końcowy efekt realizacji.

Ten przewodnik wyjaśnia oba pojęcia w prosty i praktyczny sposób. Znajdziesz tu jasne definicje, przykłady, tabelę porównawczą oraz odpowiedzi na najczęściej zadawane pytania, takie jak:

• Czym jest rysunek warsztatowy?
• Czym jest rysunek powykonawczy?
• Do czego wykorzystuje się dokumentację powykonawczą?
• Jakie są kluczowe różnice między rysunkami warsztatowymi a powykonawczymi?
• Jak powstają oba typy dokumentów?

Uwzględniamy również najczęściej zadawane pytania dotyczące znaczenia i zastosowania tych rysunków, ponieważ temat jest powszechnie omawiany w branży budowlanej.

Czym są Rysunki Warsztatowe?

Rysunek warsztatowy to szczegółowy rysunek przygotowywany przez wykonawców, producentów lub prefabrykatorów. Przedstawia on, w jaki sposób dany element budynku ma zostać faktycznie wykonany lub zamontowany. Architekci i inżynierowie określają intencję projektową, natomiast rysunki warsztatowe przekładają ją na realny, możliwy do wykonania detal.

✔ Jasna definicja

Rysunek warsztatowy = rysunek przygotowany przez wykonawcę, który przedstawia szczegóły prefabrykacji, montażu i instalacji przed rozpoczęciem prac.

Rysunki warsztatowe nie przedstawiają wyglądu budynku — ukazują jego działanie, sposób łączenia elementów oraz proces ich wykonania.

Znaczenie Rysunku Warsztatowego

Często pojawiają się pytania o znaczenie rysunków warsztatowych.
Rysunek warsztatowy wyjaśnia szczegółowo, w jaki sposób element ma zostać wykonany i zamontowany, zgodnie z zasadami projektowymi, ale z pełnym uwzględnieniem praktyki budowlanej.

Architekci weryfikują i zatwierdzają te rysunki, lecz nie są ich autorami. Mogą żądać poprawek, ale odpowiedzialność za wykonanie spoczywa na wykonawcy.

Najczęściej są to:

• producenci konstrukcji stalowych
• wykonawcy HVAC
• podwykonawcy elektryczni
• wykonawcy instalacji wod-kan i przeciwpożarowych
• zakłady stolarskie i meblarskie
• dostawcy prefabrykatów betonowych
• producenci fasad, stolarki, ślusarki aluminiowo-szklanej
• producenci elementów specjalistycznych

Każda branża przygotowuje własny, skoordynowany zestaw rysunków warsztatowych.

Cele rysunków warsztatowych

1. Przełożenie intencji projektowej na szczegół wykonawczy
   Projekt opisuje ideę — rysunek warsztatowy opisuje rzeczywistą realizację.
2. Weryfikacja wykonalności
   Rysunki sprawdzają, czy wszystkie elementy mieszczą się zgodnie z tolerancjami.
3. Koordynacja międzybranżowa
   Umożliwiają unikanie kolizji pomiędzy instalacjami MEP i konstrukcją.
4. Zatwierdzenie przed prefabrykacją
   Produkcja elementów nie może ruszyć bez akceptacji projektanta.
5. Minimalizacja błędów montażowych
   Dokładne rysunki ograniczają opóźnienia i koszty poprawek.

Co zawiera rysunek warsztatowy?

Kompletny zestaw może obejmować:

• dokładne wymiary
• szczegóły prefabrykacji
• specyfikacje materiałowe
• detale połączeń i mocowań
• kotwy oraz łączniki
• lokalizacje względem konstrukcji
• trasy kanałów, przewodów i rur
• sposoby montażu urządzeń
• specyfikację wykończeń
• tolerancje i prześwity
• instrukcje montażowe

Przykłady rysunków warsztatowych

1. Konstrukcja stalowa – spoiny, śruby, blachy węzłowe, długości elementów
2. HVAC – trasy kanałów, przejścia, przyłączenia, koordynacja
3. Instalacje wod-kan i PPOŻ – piony, spadki, tryskacze, mocowania
4. Instalacje elektryczne – trasy kablowe, tablice, obwody
5. Stolarka i meble – detale okucia, połączeń, wykończeń

Przejście do rysunków powykonawczych

Rysunki warsztatowe pokazują, jak budynek ma być wykonany.
Rysunki powykonawcze pokazują, jak został wykonany w rzeczywistości.

Czym są Rysunki Powykonawcze?

Rysunki powykonawcze przedstawiają rzeczywisty stan obiektu po zakończeniu wszystkich robót, wraz ze wszystkimi zmianami wprowadzonymi podczas budowy.

✔ Jasna definicja

Rysunek powykonawczy = zaktualizowany rysunek odzwierciedlający faktyczny stan obiektu po uwzględnieniu zmian terenowych.

Dokumentuje on każde odstępstwo od projektu i stanowi podstawę dla przyszłych prac remontowych i eksploatacyjnych.

Znaczenie rysunków powykonawczych

Rysunek powykonawczy przedstawia kompletny, końcowy stan obiektu po zakończeniu budowy.
Zawiera wszystkie zmiany wynikające z warunków na budowie, korekt wykonawców oraz decyzji projektowych.

Aby uzyskać precyzyjne dane, wiele firm korzysta ze skaningu laserowego 3D i profesjonalnej dokumentacji powykonawczej.

Dlaczego rysunki powykonawcze są ważne?

1. Rejestrują zmiany względem projektu
2. Zawierają rzeczywiste wymiary
3. Ułatwiają eksploatację i serwisowanie obiektu
4. Zmniejszają ryzyko podczas remontów i przebudów
5. Są wymaganym elementem dokumentacji odbiorowej

Co zawierają rysunki powykonawcze?

• ostateczne lokalizacje ścian
• zaktualizowane wymiary
• rzeczywiste trasy instalacji (kanałów, przewodów, rur)
• zmiany konstrukcyjne
• przesunięcia urządzeń
• redliny wykonawcy
• zmiany wynikające z RFI
• zamienniki materiałowe
• korekty poziomów i niwelety
• zmiany instalacji podziemnych
• zdjęcia w dokumentacji cyfrowej

Przykład — dokumentacja powykonawcza szkoły (ScanM2)

Dokumentacja Powykonawcza

× ❮ ❯

📁 Więcej przykładów:
https://scanm2.com/pl/portfolio/

Jak powstają rysunki powykonawcze?

1. Redliny wykonawcy
2. Pomiary terenowe
3. Aktualizacja rysunków CAD
4. Skaning laserowy 3D → model powykonawczy BIM

Rysunki warsztatowe vs powykonawcze — pełna tabela porównawcza

Najważniejsze różnice

1. Moment tworzenia – warsztatowe przed wykonaniem, powykonawcze po wykonaniu.
2. Rodzaj informacji – warsztatowe są teoretyczne, powykonawcze rzeczywiste.
3. Dokładność – najwyższa występuje w dokumentacji powykonawczej.
4. Odpowiedzialność – warsztatowe: podwykonawcy; powykonawcze: wykonawca generalny.
5. Zastosowanie – warsztatowe pomagają wykonać budynek, powykonawcze pomagają go eksploatować.

Najczęstsze błędy

❌ Używanie rysunków warsztatowych jako powykonawczych
❌ Brak aktualizacji zmian terenowych
❌ Brak koordynacji międzybranżowej
❌ Niewystarczające dane (brak wysokości, głębokości, lokalizacji instalacji ukrytych)

Jak BIM poprawia jakość rysunków warsztatowych i powykonawczych?

1. Wykrywanie kolizji (clash detection)
2. Koordynacja międzybranżowa
3. Szybkie aktualizacje modeli
4. Skaning laserowy → dokładne modele powykonawcze
5. Możliwość tworzenia cyfrowych bliźniaków (digital twins)

FAQ

Podsumowanie

Rysunki warsztatowe i powykonawcze pełnią różne, lecz równocześnie kluczowe funkcje w procesie budowlanym. Pierwsze pozwalają prawidłowo wykonać elementy i uniknąć błędów montażowych, natomiast drugie dokumentują finalny stan obiektu i są niezbędne dla jego eksploatacji, bezpieczeństwa oraz przyszłych modernizacji.

Niezależnie od tego, czy jesteś inżynierem, wykonawcą czy kierownikiem projektu — ten przewodnik zapewnia pełne zrozumienie obu typów rysunków i ich praktycznego zastosowania.
