Skanowanie laserowe w terenie: precyzyjne pomiary 3D dla nowoczesnych projektów budowlanych i infrastrukturalnych
Współczesne technologie pomiarowe nieustannie ewoluują, a skanowanie laserowe w terenie staje się jednym z najważniejszych narzędzi wykorzystywanych w budownictwie, geodezji, planowaniu przestrzennym oraz dokumentacji obiektów. Pozwala ono na szybkie i bardzo dokładne odwzorowanie rzeczywistości w formie cyfrowej – od ukształtowania terenu po szczegóły elewacji budynków.
Czym jest skanowanie laserowe w terenie?

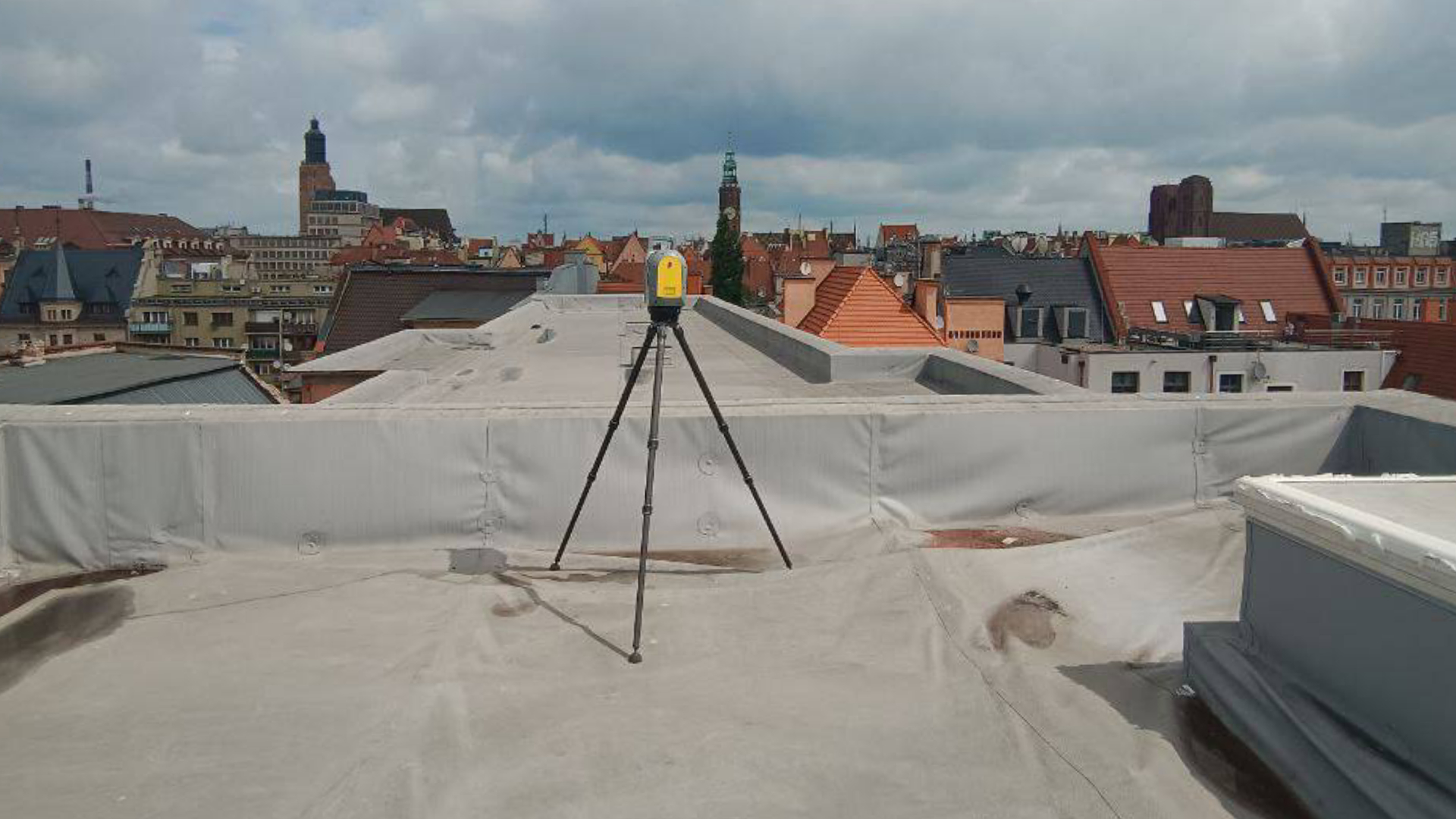

Skanowanie laserowe w terenie, znane również jako skanowanie naziemne (TLS – Terrestrial Laser Scanning), to metoda bezkontaktowego pomiaru, która wykorzystuje wiązki światła laserowego do tworzenia przestrzennych odwzorowań obiektów i powierzchni. Skanery, ustawione na statywach lub mobilnych platformach, emitują setki tysięcy impulsów na sekundę, rejestrując czas ich powrotu po odbiciu od różnych powierzchni – takich jak budynki, nawierzchnie, drzewa czy zbocza.
Efektem jest tzw. chmura punktów, czyli zbiór bardzo precyzyjnych danych 3D, na podstawie których tworzone są modele, mapy i dokumentacja projektowa.
Zastosowania skanowania w terenie
Skanowanie laserowe wykorzystywane jest m.in. w:
- pomiarach topograficznych działek i terenów budowy,
- inwentaryzacji budynków i infrastruktury,
- analizie ukształtowania terenu i planowaniu inwestycji,
- dokumentacji powykonawczej i projektowej,
- monitorowaniu zmian w środowisku naturalnym,
- ochronie dziedzictwa kulturowego.
Jak wygląda proces skanowania?
Typowe etapy skanowania laserowego w terenie obejmują:
- Przygotowanie terenu i skanowanie: Zanim rozpocznie się skanowanie, niezbędne jest odpowiednie przygotowanie obszaru pomiarowego. W przypadku terenów zielonych należy usunąć wysoką trawę, zarośla i inne przeszkody, które mogą zasłaniać powierzchnię gruntu i utrudniać precyzyjny pomiar. Skanery laserowe 3D rejestrują tylko to, co „widzą” – dlatego wymagane jest zapewnienie możliwie najlepszej widoczności powierzchni, szczególnie przy inwentaryzacji ukształtowania terenu, infrastruktury technicznej czy fundamentów. Dodatkowo warto przygotować punkty odniesienia (np. znaczniki targets lub pomiary GPS), które ułatwią późniejszą rejestrację skanów.
- Rejestracja danych: Pojedyncze skany są łączone w jedną, zintegrowaną chmurę punktów z wykorzystaniem znaczników referencyjnych lub danych GPS.
- Obróbka danych: Zebrane dane są czyszczone, filtrowane i przekształcane w modele 3D, ortofotomapy, przekroje poprzeczne lub dokumentację powykonawczą.
- Dostarczanie wyników: Końcowe pliki są dostarczane w formatach zgodnych z popularnym oprogramowaniem – m.in. DWG, RVT (Revit), IFC lub PDF.
Zalety skanowania laserowego na zewnątrz
1. Dokładność pomiarów
Skanery laserowe umożliwiają pomiary z dokładnością nawet do kilku milimetrów. Ma to kluczowe znaczenie przy projektowaniu konstrukcji, analizie nachylenia terenu czy inwentaryzacji elementów infrastruktury.
2. Kompletność danych
W przeciwieństwie do tradycyjnych metod geodezyjnych, skanowanie laserowe nie opiera się na wybranych punktach – rejestruje całe otoczenie. Dzięki temu nawet najmniejsze detale – jak krawężniki, przewody, drzewa czy elewacje – są uwzględnione w dokumentacji.
3. Oszczędność czasu
Proces skanowania jest znacznie szybszy niż pomiary manualne, co pozwala na skrócenie czasu realizacji projektu i przyspiesza rozpoczęcie kolejnych etapów prac.
4. Bezpieczeństwo pracy
Skanowanie można wykonać z bezpiecznej odległości – bez konieczności wchodzenia na trudnodostępne lub niebezpieczne obszary, np. nasypy, strome zbocza, drogi czy dachy.
5. Łatwa integracja z projektami
Dane ze skanera można bezpośrednio zintegrować z systemami CAD, BIM lub GIS, co ułatwia pracę projektantów, inwestorów i wykonawców.
Gdzie skanowanie laserowe w terenie sprawdza się najlepiej?
Planowanie przestrzenne i urbanistyka
Dzięki skanowaniu miasta mogą aktualizować mapy bazowe, analizować przestrzeń publiczną i zarządzać zielenią miejską. Chmura punktów stanowi dokładne źródło danych geoprzestrzennych.
Modernizacja infrastruktury
Drogi, mosty, tunele, linie energetyczne – wszystko to można dokładnie odwzorować, co ułatwia planowanie remontów i ocenę stanu technicznego.
Pomiary działek i ukształtowania terenu
Skanowanie topograficzne jest niezastąpione przy analizie profili terenu, przygotowywaniu projektów zagospodarowania przestrzennego oraz wyliczaniu objętości prac ziemnych.
Ochrona zabytków
Zabytki, obiekty sakralne, pomniki i stanowiska archeologiczne mogą być dokumentowane bezinwazyjnie, co pozwala na ich zachowanie w formie cyfrowej.
Przykład realizacji: skanowanie działki jednorodzinnej
Firma Scan M2 wykonała niedawno kompleksowe skanowanie laserowe terenu dla działki o powierzchni 1450 m², położonej na terenie o nieregularnym ukształtowaniu.
Zakres prac objął:
- skanowanie 3D elewacji budynku i otoczenia,
- wykonanie modelu terenu (DTM),
- stworzenie dokumentacji powykonawczej budynku,
- opracowanie modeli BIM i rzutów 2D w programie Revit i AutoCAD,
- dostarczenie plików DWG i RVT do dalszych prac projektowych.
Dzięki precyzyjnym danym klient mógł bezpiecznie planować rozbudowę nieruchomości i konsultować zmiany z projektantami oraz urzędami.
Jak wybrać firmę do skanowania terenu?
Podczas wyboru dostawcy usług warto zwrócić uwagę na:
- Doświadczenie i realizacje: Warto zapoznać się z dotychczasowymi projektami firmy.
- Technologię i sprzęt: Upewnij się, że firma używa nowoczesnych skanerów (np. Leica, Trimble) oraz obsługuje popularne formaty (DWG, RVT, IFC).
- Standardy pomiarowe: Profesjonalne firmy działają zgodnie z polskimi i międzynarodowymi normami (np. ISO).
- Bezpieczeństwo danych: Zapytaj o metody przechowywania i przesyłania danych.
Elastyczność formatu dostarczania: Pliki muszą być zgodne z Twoim środowiskiem projektowym – CAD, BIM, GIS.
FAQ
Jaka jest dokładność skanowania laserowego na zewnątrz?
Skanowanie laserowe na zewnątrz zazwyczaj zapewnia dokładność na poziomie milimetrów, co czyni je idealnym rozwiązaniem do planowania architektonicznego, pomiarów infrastruktury i szczegółowego mapowania topograficznego.
Ile trwa projekt skanowania na zewnątrz?
Większość standardowych projektów skanowania można wykonać w ciągu jednego dnia w terenie, a opracowane dane (np. DWG, Revit) są gotowe w ciągu 3–7 dni roboczych, w zależności od zakresu.
W jakich formatach otrzymam dane?
Dostarczamy pliki w formatach takich jak DWG, RVT (Revit), IFC, LAS lub PDF — w zależności od potrzeb projektu i wykorzystywanego oprogramowania.
Czy skanowanie laserowe na zewnątrz jest bezpieczne na aktywnych placach budowy?
Tak. Skanowanie to metoda bezkontaktowa i zdalna, która minimalizuje ryzyko, pozwalając geodetom pracować z bezpiecznej odległości — nawet w trudno dostępnych lub niebezpiecznych miejscach.
Czy skanowanie na zewnątrz sprawdzi się na pochyłym lub nierównym terenie?
Zdecydowanie tak. Skanowanie 3D dokładnie odwzorowuje geometrię powierzchni niezależnie od nachylenia czy ukształtowania terenu, dzięki czemu doskonale nadaje się do działek na zboczach i nieregularnych terenów.
Dlaczego warto wybrać Scan M2?
Firma Scan M2 oferuje kompleksowe skanowanie laserowe w terenie dla inwestycji budowlanych, przemysłowych i infrastrukturalnych. Nasze atuty:
- precyzyjne pomiary 3D i skanowanie topograficzne,
- tworzenie dokumentacji powykonawczej w AutoCAD i Revit,
- szybka realizacja i transparentna wycena,
- wieloletnie doświadczenie w projektach inżynieryjnych i architektonicznych.
Skontaktuj się z nami
Potrzebujesz precyzyjnych danych terenowych lub dokumentacji 3D? Napisz do nas – chętnie doradzimy najlepsze rozwiązanie.
