Wykorzystanie chmury punktów w modelowaniu MEP BIM

Dynamiczny rozwój technologii skanowania laserowego sprawił, że modelowanie MEP z chmury punktów stało się standardem w projektach wymagających wysokiej precyzji i koordynacji międzybranżowej. W szczególności w obiektach istniejących, gdzie dokumentacja jest niekompletna lub nieaktualna, chmura punktów do BIM MEP pozwala odwzorować rzeczywiste warunki z milimetrową dokładnością.

Proces scan to BIM MEP umożliwia przekształcenie danych ze skanowania w precyzyjny model instalacji mechanicznych, elektrycznych i sanitarnych. Dzięki temu modelowanie instalacji z chmury punktów minimalizuje ryzyko kolizji i błędów wykonawczych.

Czym jest chmura punktów w projektach MEP?

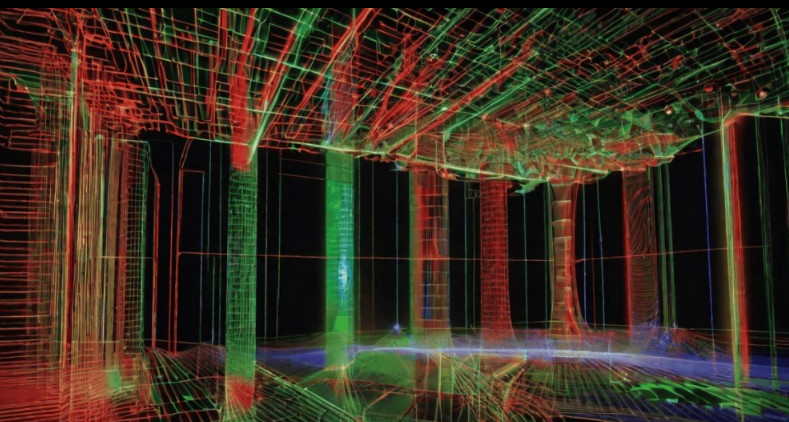

Chmura punktów to zbiór milionów punktów przestrzennych (XYZ), pozyskanych za pomocą skanera laserowego 3D. Każdy punkt reprezentuje rzeczywistą powierzchnię elementu budynku lub instalacji.

W projektach instalacyjnych chmura punktów umożliwia dokładne odwzorowanie:

• tras przewodów wentylacyjnych
• rurociągów technologicznych i sanitarnych
• koryt kablowych
• urządzeń HVAC
• przestrzeni międzystropowych

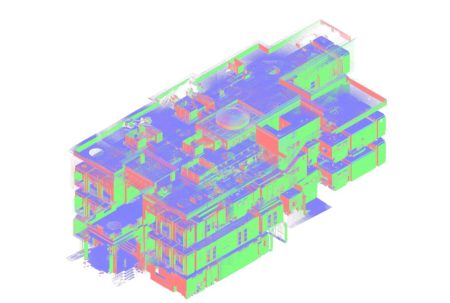

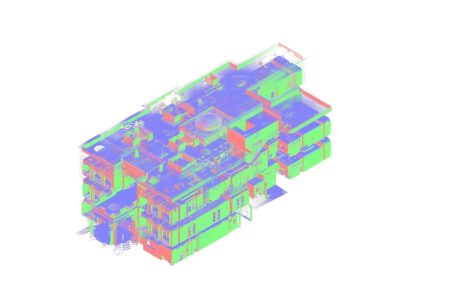

Powstały model BIM z chmury punktów stanowi cyfrowe odzwierciedlenie stanu istniejącego i może być wykorzystywany do dalszego projektowania, koordynacji oraz zarządzania obiektem.

Dlaczego modelowanie MEP wymaga danych z chmury punktów?

Branża MEP należy do najbardziej kolizyjnych obszarów w projektowaniu. Instalacje często prowadzone są w ograniczonej przestrzeni technicznej, gdzie nawet niewielkie odchylenia mogą generować poważne problemy wykonawcze.

Bez danych ze skanowania pojawiają się:

• błędne założenia projektowe
• kolizje między instalacjami
• konieczność wielokrotnych wizji lokalnych
• opóźnienia montażowe

Inwentaryzacja laserowa instalacji eliminuje te ryzyka poprzez dokładne odwzorowanie rzeczywistej geometrii. Dlatego  pomiary laserowe 3D dla instalacji  są szczególnie rekomendowane w obiektach modernizowanych, przemysłowych i medycznych.

Precyzyjna koordynacja MEP BIM możliwa jest wyłącznie wtedy, gdy model bazuje na wiarygodnych danych terenowych.

Workflow scan-to-BIM dla instalacji MEP

Proces scan to BIM MEP przebiega etapowo i wymaga ścisłej kontroli jakości.

Skanowanie laserowe 3D stanu istniejącego

Pierwszym krokiem jest wykonanie skanowania laserowego 3D obiektu. Skaner rejestruje miliony punktów z różnych stanowisk pomiarowych, zapewniając pełne pokrycie przestrzeni, w tym sufitów podwieszanych i szybów instalacyjnych.

Efektem jest szczegółowa chmura punktów przedstawiają rzeczywisty stan instalacji.

Rejestracja i czyszczenie chmury punktów

Zebrane skany poddawane są procesowi rejestracji, czyli łączenia w jeden spójny układ współrzędnych. Następnie dane są czyszczone z zakłóceń i szumów.

Poprawna rejestracja gwarantuje wysoką dokładność modelu końcowego oraz właściwe dopasowanie do siatki projektowej.

Modelowanie instalacji w środowisku BIM

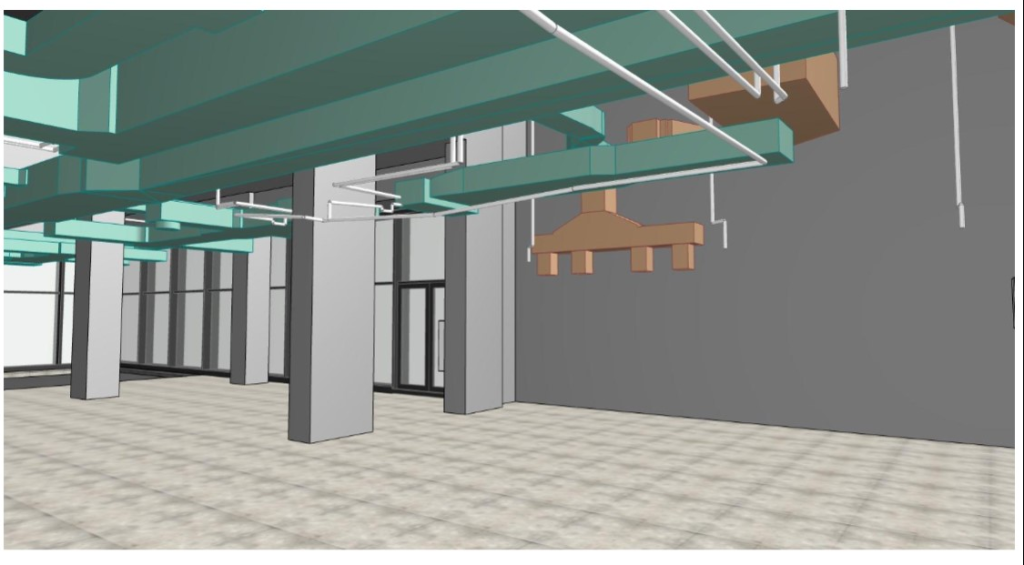

Na podstawie przetworzonej chmury punktów wykonywane jest modelowanie instalacji z chmury punktów w oprogramowaniu BIM (np. Revit).

Model obejmuje:

• kanały wentylacyjne
• rurociągi
• instalacje elektryczne
• urządzenia techniczne

Tak powstały model BIM z chmury punktów stanowi wiarygodne źródło informacji dla projektantów i wykonawców.

Koordynacja i detekcja kolizji

Ostatnim etapem jest koordynacja MEP BIM oraz detekcja kolizji MEP. Model instalacyjny zestawiany jest z konstrukcją oraz innymi branżami, co pozwala wykryć konflikty jeszcze przed etapem realizacji.

W efekcie ogranicza się kosztowne poprawki na budowie oraz minimalizuje ryzyko przestojów.

Dokładność modelowania MEP na podstawie chmury punktów

Jednym z kluczowych atutów technologii jest wysoka precyzja.

Metoda pomiaru	Typowa dokładność	Ryzyko błędów	Zastosowanie
Pomiary ręczne	±10–20 mm	Wysokie	Proste przestrzenie
Pomiar tachimetryczny	±5–10 mm	Średnie	Układy konstrukcyjne
Skanowanie laserowe 3D	±2–5 mm	Niskie	Złożone instalacje MEP

Milimetrowa dokładność ma kluczowe znaczenie przy:

• podłączaniu nowych instalacji do istniejących
• prefabrykacji elementów
• prowadzeniu instalacji w ciasnych przestrzeniach technicznych

Modelowanie MEP w projektach modernizacyjnych i retrofit

W projektach modernizacyjnych dokumentacja archiwalna często nie odzwierciedla rzeczywistego stanu obiektu. Wieloletnie przebudowy i zmiany instalacyjne powodują rozbieżności między rysunkami a rzeczywistością.

W takich przypadkach modelowanie MEP z chmury punktów umożliwia:

• dokładną analizę istniejących instalacji
• bezpieczne planowanie modernizacji
• redukcję ryzyka kolizji
• przyspieszenie uzgodnień międzybranżowych

Technologia ta stanowi podstawę dla cyfrowego bliźniaka (digital twin) obiektu w procesach zarządzania i eksploatacji.

Problemy modelowania instalacji bez chmury punktów

Rezygnacja z danych skanowania często prowadzi do:

• niezgodności wymiarowych
• niepełnej detekcji kolizji MEP
• błędów prefabrykacyjnych
• opóźnień harmonogramowych

Model tworzony wyłącznie na podstawie archiwalnych rysunków nie gwarantuje zgodności z rzeczywistością.

Jak wybrać profesjonalne usługi scan-to-BIM dla MEP?

Wybierając dostawcę usług, warto zwrócić uwagę na:

• doświadczenie w projektach instalacyjnych
• standardy dokładności modelu
• procedury kontroli jakości
• doświadczenie w koordynacji MEP BIM
• umiejętność pracy na dużych zbiorach danych skanowania

Profesjonalne scan to BIM MEP powinno obejmować pełny zakres: od inwentaryzacji laserowej instalacji, przez opracowanie modelu, aż po koordynację i detekcję kolizji.

Odpowiednio wykonane modelowanie instalacji z chmury punktów pozwala znacząco zwiększyć efektywność projektowania, ograniczyć ryzyko błędów wykonawczych oraz zapewnić wysoką jakość dokumentacji technicznej.
