Model 3D historycznego holu: precyzja i szczegóły dzięki skanowaniu laserowemu 3D i modelowaniu BIM
Podczas pracy z zabytkowymi budynkami precyzja i dbałość o szczegóły są kluczowe. Nasz zespół w ScanM2 otrzymał zadanie stworzenia bardzo dokładnego modelu 3D historycznego holu, który miał wspierać proces renowacji.
Projekt obejmował skanowanie i modelowanie przestrzeni o powierzchni 70 m², zapewniając dokładność 3-5 mm i osiągając poziom szczegółowości LOD300. Szczególną uwagę zwrócono na skomplikowane elementy architektoniczne, w tym okna, balustrady i sufit, który miał unikalny falisty i kopulasty kształt.
Wymagania projektowe
- Powierzchnia: 70 m²
- Dokładność: 3-5 mm
- Poziom szczegółowości: LOD300
- Format dostarczony: .skp (SketchUp)
- Kluczowe elementy architektoniczne: okna, balustrady, kopulasty sufit
- Czas realizacji: skanowanie wykonane w kilka godzin, finalny model dostarczony w ciągu tygodnia
Nasz proces: od skanowania do modelu BIM
Aby osiągnąć najwyższy poziom precyzji, zastosowaliśmy nowoczesne technologie skanowania laserowego 3D. Proces składał się z trzech kluczowych etapów:
1. Skanowanie laserowe 3D
Korzystając z zaawansowanych skanerów laserowych 3D, uchwyciliśmy miliony punktów danych w całym holu. Dzięki temu każdy element architektoniczny, od najmniejszych detali dekoracyjnych po skomplikowaną konstrukcję sufitu, został udokumentowany z dokładnością milimetrową.
2. Przetwarzanie danych i konwersja chmury punktów
Zeskanowane dane zostały przetworzone na chmurę punktów o wysokiej rozdzielczości, która posłużyła jako podstawa do stworzenia bardzo szczegółowego modelu BIM. Szczególną uwagę zwrócono na krzywizny kopulastego sufitu oraz zdobione balustrady, aby zapewnić ich dokładne odwzorowanie.
3. Modelowanie BIM i finalne tworzenie modelu 3D
Korzystając z oprogramowania do modelowania BIM, opracowaliśmy w pełni funkcjonalny model 3D w formacie .skp. Model został wykonany z poziomem szczegółowości LOD300, co oznacza, że wiernie przedstawia elementy architektoniczne i może być wykorzystany do planowania renowacji i modyfikacji projektu.
4. Rezultaty i efekty pracy
Pełny, szczegółowy model BIM historycznego holu.
Dokładne odwzorowanie elementów architektonicznych, w tym kopulastego sufitu, balustrad i okien.
Model dostarczony w formacie .skp, umożliwiający łatwą integrację z procesem renowacji klienta.
Dokumentacja wysokiej rozdzielczości wspierająca przyszłe prace konserwatorskie.

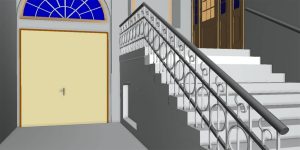

Wynik: skanowanie laserowe i model 3D
Jak model 3D pomógł klientowi
Model 3D odegrał kluczową rolę w renowacji historycznego holu. Dzięki precyzyjnej reprezentacji cyfrowej klient mógł:
- Efektywnie zaplanować i przeprowadzić prace remontowe dotyczące schodów, balustrad, sufitów, ścian i drzwi
- Uniknąć kosztownych błędów pomiarowych
- Wykorzystać dane BIM do koordynacji prac z architektami i wykonawcami
- Zwizualizować i przetestować zmiany przed rozpoczęciem faktycznych prac budowlanych
Dlaczego warto wybrać ScanM2 do skanowania laserowego 3D i modelowania BIM?
- Najwyższa precyzja: Nasze skanowanie laserowe 3D gwarantuje dokładność do milimetra.
- Szybka realizacja: Skanowanie wykonane w kilka godzin, finalny model BIM dostarczony w ciągu tygodnia.
- Modelowanie na poziomie LOD300: Gwarantuje wierne odwzorowanie każdego detalu architektonicznego.
- Łatwa integracja: Modele dostarczane w standardowych formatach, takich jak .skp, umożliwiają bezproblemowe wykorzystanie w projektach renowacyjnych.
- Doświadczenie w pracy z budynkami historycznymi: Rozumiemy unikalne wyzwania związane z obiektami zabytkowymi.
Zamów precyzyjny model 3D dla swojego projektu
Jeśli potrzebujesz dokładnego skanowania 3D i modelowania BIM na potrzeby renowacji, modernizacji lub budowy, skontaktuj się z nami już dziś! Nasz zespół w ScanM2 specjalizuje się w modelowaniu 3D o wysokim poziomie szczegółowości, aby pomóc Ci zrealizować projekt z precyzją i efektywnością.
Skontaktuj się z nami i zacznij współpracę!
