Czym jest Scan to Revit i kiedy jest potrzebny?
Praca z istniejącym budynkiem rzadko opiera się na w pełni aktualnej dokumentacji. Archiwalne rysunki mogą nie odzwierciedlać rzeczywistego stanu obiektu, wcześniejsze przebudowy nie zawsze są udokumentowane, a pomiary ręczne nie dają pełnego obrazu geometrii przestrzeni. W projektach renowacji, modernizacji, przebudowy i adaptacji takie braki szybko prowadzą do błędów projektowych, problemów koordynacyjnych i dodatkowych kosztów.
Właśnie w takich sytuacjach stosuje się Scan to Revit. Jest to proces przekształcania danych ze skanowania laserowego 3D w dokładny model Revit istniejącego budynku, wnętrza lub obiektu technicznego. Zamiast pracować na założeniach, zespół projektowy otrzymuje model oparty na rzeczywistych danych pomiarowych, który może stanowić bazę do dalszego projektowania, koordynacji branżowej i dokumentacji.
Czym jest Scan to Revit

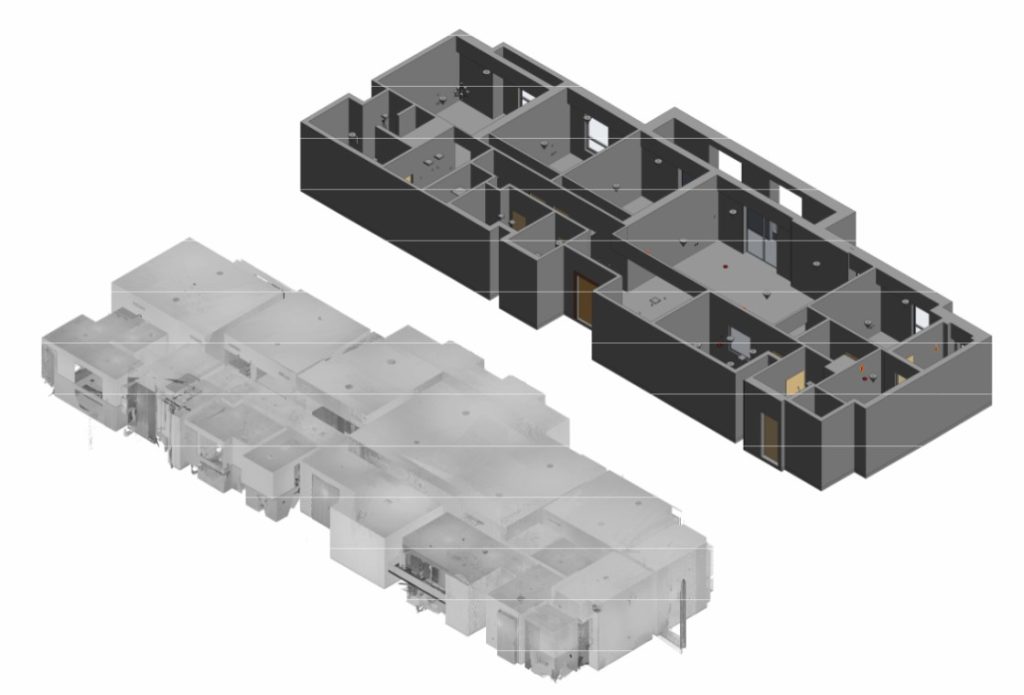

Scan to Revit to workflow, w którym dane pozyskane podczas skanowania laserowego 3D są wykorzystywane do opracowania modelu Revit stanu istniejącego. Najpierw obiekt jest skanowany na miejscu, następnie dane są przetwarzane do postaci chmury punktów, a później na ich podstawie tworzony jest model w środowisku Revit.
W praktyce oznacza to, że model nie powstaje z nieaktualnych rysunków ani uproszczonych pomiarów, lecz z rzeczywistej geometrii obiektu. Dzięki temu można dokładniej odwzorować układ ścian, stropów, otworów, sufitów, elementów konstrukcyjnych oraz wybranych instalacji widocznych w danych pomiarowych.
Tam, gdzie istniejący budynek musi zostać odwzorowany w formie dokładnego modelu cyfrowego przed rozpoczęciem projektowania, workflow często zaczyna się właśnie od Scan to Revit.
Jak działa proces Scan to Revit

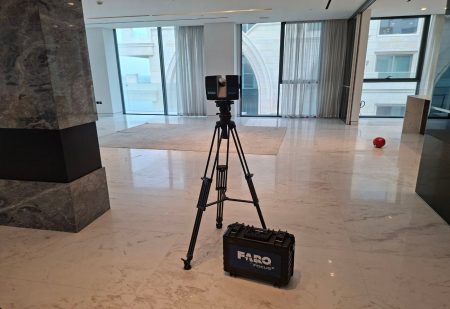

Proces zazwyczaj obejmuje kilka podstawowych etapów. Najpierw budynek lub wybrany obszar jest skanowany na miejscu przy użyciu skanera laserowego 3D. Następnie zebrane dane są rejestrowane i porządkowane w postaci chmury punktów. W kolejnym kroku specjaliści wykorzystują chmurę punktów jako bazę referencyjną do opracowania modelu Revit zgodnie z zakresem projektu, wymaganym poziomem szczegółowości oraz planowanym zastosowaniem modelu.
W zależności od celu projektu model może obejmować jedynie architekturę, albo również elementy konstrukcyjne, geometrię sufitów oraz widoczne instalacje MEP. Efektem końcowym nie jest tylko model 3D do prezentacji, ale uporządkowana baza do dalszej pracy projektowej.
W projektach, które wymagają dalszego rozwinięcia modelu pod kątem koordynacji i projektowania, workflow może następnie przejść w Modelowanie BIM w Revit.
Kiedy Scan to Revit jest potrzebny
Scan to Revit jest szczególnie potrzebny wtedy, gdy projekt dotyczy istniejącego obiektu i nie można w pełni polegać na dokumentacji archiwalnej. Dotyczy to zwłaszcza renowacji, przebudowy, fit-outów, modernizacji technicznych, adaptacji budynków oraz tworzenia dokumentacji powykonawczej.
To rozwiązanie jest szczególnie przydatne, gdy:
- dostępne rysunki nie pokazują aktualnego stanu budynku,
- przed rozpoczęciem projektu potrzebna jest dokładna geometria bazowa,
- kilka branż musi pracować na tych samych, wiarygodnych danych,
- montaż lub prefabrykacja wymagają wysokiej dokładności wymiarowej,
- inwestor potrzebuje modelu istniejącego obiektu do dalszych etapów prac.
W takich sytuacjach Scan to Revit ogranicza ryzyko błędnych założeń i poprawia jakość decyzji projektowych już na początku procesu.
Gdzie Scan to Revit znajduje zastosowanie
| Sytuacja projektowa | Dlaczego Scan to Revit jest potrzebny | Typowy rezultat |
|---|---|---|
| Przebudowa istniejącego budynku | Stara dokumentacja nie odzwierciedla aktualnego stanu obiektu | Dokładny model istniejącego budynku w Revit |
| Fit-out wnętrz | Projekt musi uwzględniać rzeczywistą geometrię i ograniczenia przestrzeni | Model do planowania i koordynacji |
| Modernizacja instalacji MEP | Nowe systemy trzeba dopasować do istniejących warunków | Lepsza koordynacja instalacji |
| Dokumentacja powykonawcza | Inwestor potrzebuje cyfrowego odwzorowania obiektu | Model as-built w Revit |
| Renowacja i adaptacja | Potrzebna jest wiarygodna baza do dalszego projektowania | Model BIM oparty na stanie istniejącym |
Gdzie Scan to Revit sprawdza się najlepiej
Renowacje i przebudowy
W projektach renowacyjnych rzeczywisty stan budynku często różni się od dokumentacji archiwalnej. Ściany mogły zostać przesunięte, otwory przebudowane, poziomy sufitów zmienione, a instalacje poprowadzone inaczej niż w pierwotnym projekcie. Scan to Revit pozwala przygotować wiarygodny model bazowy przed rozpoczęciem prac projektowych.
Fit-out powierzchni komercyjnych
Biura, lokale usługowe, przestrzenie handlowe, obiekty hotelowe i apartamenty premium często mają nieregularną geometrię oraz ograniczenia instalacyjne, które wpływają na dalsze decyzje projektowe. Model Revit opracowany na podstawie skanowania ułatwia planowanie i poprawia koordynację.
Modernizacja instalacji MEP
Gdy nowe instalacje trzeba wprowadzić do istniejącej przestrzeni, rzeczywiste warunki techniczne mają kluczowe znaczenie. Położenie stropów, przejść, istniejących przewodów i urządzeń wpływa na możliwość wdrożenia nowych rozwiązań. Model oparty na chmurze punktów ułatwia ocenę dostępnej przestrzeni i ogranicza ryzyko kolizji.
Obiekty techniczne i przemysłowe
Pomieszczenia techniczne, zakłady przemysłowe, strefy urządzeń i obiekty o gęstym układzie wyposażenia wymagają szczególnie dokładnego podejścia. W takich warunkach Scan to Revit daje solidną podstawę do modernizacji, przebudowy i koordynacji technicznej.
Dokumentacja istniejących budynków
W wielu projektach inwestor potrzebuje uporządkowanej dokumentacji cyfrowej stanu istniejącego. Może to dotyczyć zarządzania nieruchomością, planowania kolejnych etapów przebudowy lub przygotowania danych dla innych zespołów projektowych. W takich przypadkach model Revit staje się praktycznym nośnikiem informacji o obiekcie.
Co może zawierać model Revit wykonany na podstawie skanowania
Zakres modelu zawsze zależy od celu projektu. W niektórych przypadkach wystarczy odwzorowanie architektury, w innych model obejmuje również konstrukcję, wybrane elementy instalacyjne albo określone strefy techniczne.
Typowy model może zawierać:
- ściany, stropy, dachy, sufity, drzwi i okna,
- słupy, belki, płyty i inne elementy konstrukcyjne,
- schody, szyby, otwory i balustrady,
- geometrię sufitów podwieszanych,
- widoczne kanały, rurociągi, trasy kablowe i urządzenia,
- podlinkowaną chmurę punktów do weryfikacji i kontroli.
Najważniejsze jest to, że model powinien odpowiadać realnym potrzebom projektu, a nie być nadmiernie rozbudowaną reprezentacją wszystkiego, co da się zobaczyć w danych pomiarowych.
W projektach wymagających dalszego rozwinięcia modelu dla koordynacji branżowej, projektowania lub dokumentacji workflow może przejść w Usługi modelowania BIM w Revit.
Korzyści z procesu Scan to Revit
Największą zaletą Scan to Revit jest większa pewność co do danych wyjściowych. Zespół nie musi odtwarzać stanu istniejącego na podstawie niepełnych informacji, lecz pracuje na modelu opartym na rzeczywistych pomiarach.
Do najważniejszych korzyści należą:
- większa dokładność modelu istniejącego obiektu,
- mniejsze ryzyko błędów na dalszych etapach projektu,
- lepsza koordynacja pomiędzy branżami,
- oszczędność czasu przy przygotowaniu bazy do projektowania,
- bardziej uporządkowana dokumentacja techniczna,
- mniejsze ryzyko kosztownych poprawek na budowie.
W projektach o wysokiej złożoności, ścisłych tolerancjach i dużej wartości wykonawczej dokładność modelu staje się nie tylko atutem, ale realną potrzebą.
Scan to Revit a powiązane usługi Revit
W wielu projektach Scan to Revit jest pierwszym etapem szerszego workflow cyfrowego. Po przygotowaniu modelu stanu istniejącego można go dalej rozwijać w ramach Modelowania BIM w Revit, wykorzystując go do koordynacji, projektowania i pracy międzybranżowej. W większych projektach proces ten może być częścią szerszych Usług modelowania BIM w Revit, szczególnie wtedy, gdy model ma wspierać kilka etapów projektu lub kilka zespołów jednocześnie.
Jeżeli końcowym rezultatem mają być rzuty, przekroje, elewacje i arkusze dokumentacyjne, model może również stanowić podstawę dla Dokumentacji rysunkowej w Revit. Dzięki temu Scan to Revit staje się nie tylko etapem konwersji danych ze skanowania, ale fundamentem dla dalszej pracy projektowej i dokumentacyjnej.
Podsumowanie
Scan to Revit jest szczególnie potrzebny tam, gdzie projekt dotyczy istniejącego budynku, a dokładność danych wyjściowych wpływa na całą dalszą pracę projektową. Łącząc skanowanie laserowe 3D, chmurę punktów i modelowanie w Revit, można stworzyć wiarygodną bazę do renowacji, przebudowy, modernizacji, koordynacji instalacyjnej oraz dokumentacji technicznej.
W praktyce jest to jeden z najbardziej efektywnych sposobów przełożenia rzeczywistego stanu obiektu na uporządkowane środowisko BIM, które wspiera dalsze decyzje projektowe i ogranicza ryzyko błędów.
Czym jest Scan to Revit?
Scan to Revit to proces tworzenia modelu Revit na podstawie danych ze skanowania laserowego 3D istniejącego obiektu.
Kiedy Scan to Revit jest potrzebny?
Najczęściej wtedy, gdy dokumentacja archiwalna jest nieaktualna, niekompletna albo gdy projekt wymaga dokładnego modelu stanu istniejącego przed rozpoczęciem prac projektowych.
Czy chmurę punktów można wykorzystać w Revit?
Tak. Chmura punktów może służyć jako baza referencyjna do opracowania modelu istniejącego budynku w Revit.
Czy Scan to Revit sprawdza się przy przebudowie i renowacji?
Tak. To jedno z najczęstszych zastosowań tej usługi w projektach istniejących budynków.
Co może zawierać model Revit wykonany na podstawie skanowania?
Zakres modelu zależy od celu projektu i może obejmować architekturę, konstrukcję, wybrane instalacje oraz elementy potrzebne do dokumentacji i koordynacji.
Czym Scan to Revit różni się od Scan to BIM?
Scan to Revit odnosi się do tworzenia modelu w środowisku Revit, natomiast Scan to BIM jest pojęciem szerszym i może obejmować różne platformy BIM oraz różne cele projektowe.
