Czym jest mapowanie LiDAR z drona?

Mapowanie LiDAR z drona to nowoczesna metoda pomiarowa wykorzystująca bezzałogowe statki powietrzne (UAV) wyposażone w skanery laserowe do tworzenia bardzo dokładnych modeli 3D terenu i obiektów.

Łącząc pomiar impulsów laserowych z zaawansowanymi systemami pozycjonowania, technologia ta umożliwia generowanie precyzyjnych modeli wysokościowych, gęstej chmury punktów LiDAR oraz w pełni przygotowanych do analizy zbiorów danych z zachowaną georeferencją.

W przeciwieństwie do tradycyjnych metod naziemnych, skanowanie LiDAR dronem pozwala szybko pozyskiwać dane na dużych i trudno dostępnych obszarach — od terenów leśnych po korytarze infrastrukturalne.

Czym jest mapowanie LiDAR z drona?

Mapowanie LiDAR z drona to proces montażu sensora Light Detection and Ranging (LiDAR) na UAV w celu pomiaru odległości przy użyciu impulsów laserowych. System emituje od tysięcy do milionów impulsów na sekundę w kierunku powierzchni ziemi. Każdy impuls odbija się od obiektu i wraca do sensora, a czas przelotu pozwala określić dokładną odległość.

Pomiar impulsowy (time-of-flight)

Technologia LiDAR działa w oparciu o zasadę czasu przelotu impulsu. Każdy wyemitowany impuls może wygenerować kilka odbić:

• Pierwszy powrót (first return) — zwykle od wierzchołków roślinności lub dachów
• Powroty pośrednie — od gałęzi lub elementów częściowo zasłaniających grunt
• Ostatni powrót (last return) — najczęściej od powierzchni gruntu

Ta wielokrotność odbić umożliwia penetrację roślinności, co stanowi istotną przewagę nad metodami obrazowymi.

Różnica między LiDAR a fotogrametrią

Fotogrametria odtwarza modele 3D na podstawie nakładających się zdjęć. Jest zależna od oświetlenia i kontrastu powierzchni. Natomiast:

• LiDAR jest sensorem aktywnym (niezależnym od światła słonecznego)
• Mierzy rzeczywistą odległość, a nie dopasowanie pikseli
• Umożliwia pomiar gruntu pod roślinnością
• Lepiej radzi sobie z powierzchniami o niskiej teksturze

W projektach wymagających wysokiej dokładności modelu terenu z LiDAR wiele firm korzysta z profesjonalnych usług mapowania LiDAR aby zapewnić wiarygodne i inżynierskie rezultaty.

Jak przebiega pomiar LiDAR z UAV?

Proces lotniczego skanowania LiDAR obejmuje uporządkowany workflow przetwarzania danych.

1. Planowanie lotu

Precyzyjne planowanie obejmuje:

• wysokość lotu
• prędkość
• pokrycie (overlap)
• szerokość pasa skanowania
• gęstość próbkowania

Odpowiednie parametry wpływają bezpośrednio na jakość przyszłej chmury punktów LiDAR.

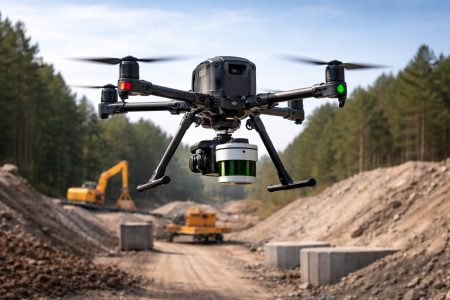

2. System LiDAR na pokładzie drona

Dron wyposażony jest w:

• sensor LiDAR
• odbiornik GPS
• IMU (Inertial Measurement Unit)

Integracja GPS/IMU umożliwia dokładne śledzenie pozycji i orientacji podczas lotu.

3. Integracja GPS/IMU (RTK / PPK)

Precyzyjna geolokalizacja realizowana jest poprzez:

• RTK (Real-Time Kinematic) — korekty w czasie rzeczywistym
• PPK (Post-Processed Kinematic) — korekty po zakończeniu lotu

Synchronizacja impulsów laserowych z danymi orientacji pozwala uzyskać dokładny zbiór danych z zachowaną georeferencją.

4. Generowanie chmury punktów

W procesie przetwarzania danych LiDAR:

• obliczana jest trajektoria lotu
• dopasowywane są powroty impulsów
• tworzona jest gęsta chmura punktów LiDAR

Każdy punkt posiada współrzędne X, Y, Z oraz często wartość intensywności.

5. Klasyfikacja chmury punktów

Algorytmy przeprowadzają klasyfikację chmury punktów, oddzielając:

• grunt
• roślinność
• budynki
• infrastrukturę

Ten etap umożliwia wygenerowanie dokładnego DTM (Numeryczny Model Terenu).

6. Modelowanie powierzchni (DTM / DSM)

Na podstawie sklasyfikowanych danych powstają:

• DSM (Numeryczny Model Pokrycia Terenu) — obejmuje budynki i roślinność
• DTM (Numeryczny Model Terenu) — przedstawia odsłoniętą powierzchnię gruntu

Modele te stanowią podstawę do tworzenia map warstwicowych i analiz projektowych.

Mapowanie LiDAR z drona vs fotogrametria

Cecha	Mapowanie LiDAR z drona	Fotogrametria
Typ pomiaru	Impuls laserowy	Dopasowanie obrazów
Penetracja roślinności	Tak	Nie
Zależność od oświetlenia	Niska	Wysoka
Wymagana tekstura	Nie	Tak
Praca w lesie	Bardzo dobra	Ograniczona
Pomiar korytarzowy LiDAR	Bardzo efektywny	Umiarkowany

Zastosowania mapowania LiDAR z drona

Technologia lotniczego pomiaru LiDAR znajduje zastosowanie w wielu branżach.

Budownictwo

• obliczanie kubatur mas ziemnych
• kontrola niwelacji terenu
• monitoring postępu prac

W projektach deweloperskich szczegółowe dane zapewniają usługi pomiarów terenu dronemwspierające decyzje projektowe.

Korytarze infrastrukturalne

• drogi i autostrady
• linie kolejowe
• linie energetyczne
• rurociągi

Pomiar korytarzowy LiDAR jest szczególnie efektywny przy długich obiektach liniowych.

Pomiary topograficzne LiDAR

• mapy warstwicowe
• analizy zalewowe
• modelowanie hydrologiczne

Planowanie miejskie

• modele 3D miast
• analizy powierzchni
• planowanie sieci uzbrojenia

Leśnictwo

• wysokość koron drzew
• biomasa
• struktura roślinności

Górnictwo

• obliczanie objętości hałd
• monitoring wyrobisk
• analiza zmian terenu

Dokładność pomiarów LiDAR z drona

Typowa dokładność ±3–5 cm w pionie oraz 2–5 cm w poziomie zależy od:

• zastosowanego systemu
• RTK / PPK
• kalibracji sensora
• metodologii przetwarzania

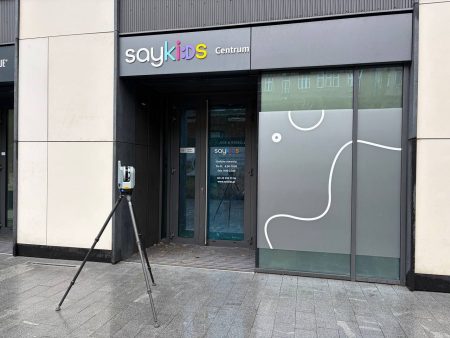

Warto podkreślić, że pomiar LiDAR z UAV nie zapewnia dokładności milimetrowej charakterystycznej dla naziemnego skanowania laserowego.

Produkty końcowe z mapowania LiDAR z drona

Profesjonalne mapowanie LiDAR z drona generuje:

• sklasyfikowane pliki LAS / LAZ
• DTM (Numeryczny Model Terenu)
• DSM (Numeryczny Model Pokrycia Terenu)
• mapy warstwicowe
• pliki CAD
• model 3D terenu

W projektach wymagających weryfikacji geometrii dane LiDAR są często integrowane z inwentaryzacja powykonawcza dronem w celu potwierdzenia zgodności realizacji z projektem.

Kiedy wybrać mapowanie LiDAR z drona?

Technologia ta sprawdza się szczególnie przy:

• dużych obszarach
• terenach zalesionych (dzięki penetracji roślinności)
• trudno dostępnych lokalizacjach
• projektach liniowych (drogi, kolej, sieci energetyczne)
