Jak chmura punktów jest wykorzystywana w architekturze

Chmura punktów w architekturze stała się jednym z najważniejszych źródeł danych w nowoczesnych projektach związanych z istniejącymi budynkami. Przy przebudowie, remoncie, adaptacji, modernizacji lub opracowaniu dokładnej dokumentacji architekci potrzebują rzetelnych informacji o rzeczywistym stanie obiektu jeszcze przed rozpoczęciem projektowania. Właśnie taką podstawę zapewnia cyfrowa chmura punktów.

W praktyce chmura punktów jest gęstym, trójwymiarowym zapisem geometrii budynku, wnętrza, elewacji lub całego obiektu, tworzonym na podstawie skanowania laserowego 3D i innych metod reality capture. Taki zbiór danych pokazuje rzeczywiste położenie ścian, stropów, sufitów, otworów, elementów konstrukcyjnych oraz widocznych instalacji. Po odpowiednim opracowaniu może być wykorzystywany do dokumentacji, koordynacji projektowej, modelowania i podejmowania trafniejszych decyzji projektowych.

Dla architektów szczególnie istotne jest to, że inwentaryzacja BIM pozwala przekształcić dane z chmury punktów w dokładny model BIM, który odzwierciedla rzeczywisty stan budynku. Dzięki temu można pewniej planować przebudowę, modernizację, adaptację funkcji oraz koordynować prace projektowe w istniejących obiektach.

Czym jest chmura punktów w architekturze

Chmura punktów w architekturze to cyfrowy zapis przestrzeni składający się z milionów punktów pomiarowych. Każdy punkt posiada współrzędne w przestrzeni, a razem tworzą one bardzo dokładne odwzorowanie geometrii budynku lub jego fragmentu. Zamiast opierać się wyłącznie na starych rysunkach, niepełnych archiwach lub ręcznych pomiarach, zespół projektowy pracuje na rzeczywistych danych pozyskanych z obiektu.

To ma szczególne znaczenie w projektach dotyczących budynków istniejących, gdzie dokumentacja archiwalna często nie odpowiada aktualnemu stanowi technicznemu i przestrzennemu. Dokumentacja stanu istniejącego przygotowana na podstawie chmury punktów daje architektom znacznie bardziej wiarygodną podstawę do dalszych etapów pracy.

Jak powstaje chmura punktów dla projektów architektonicznych

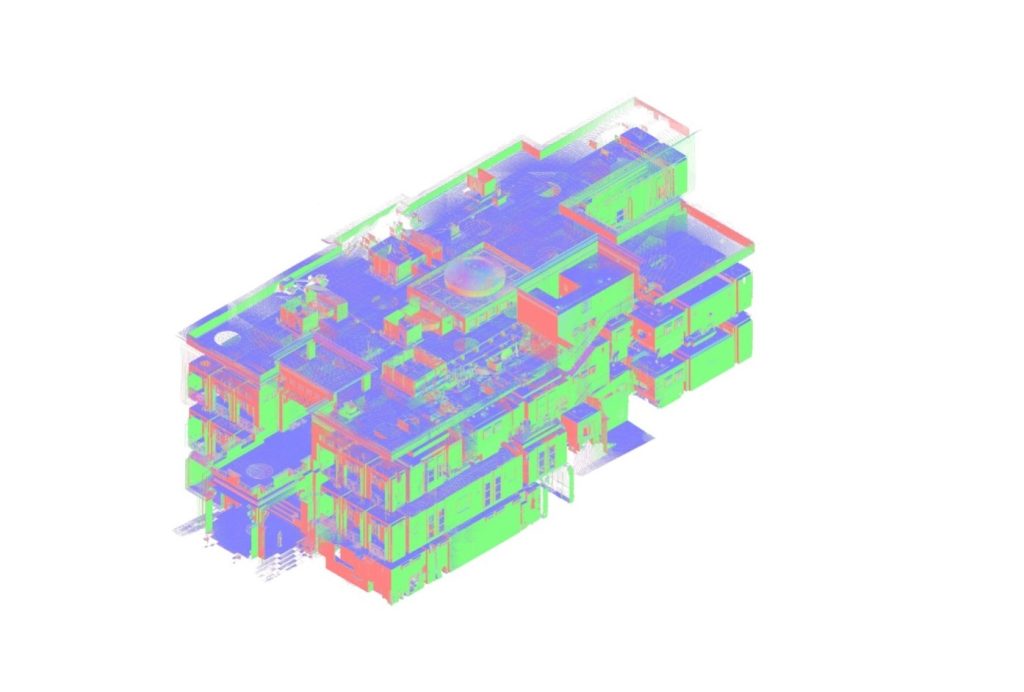

Proces zwykle rozpoczyna się od skanowania laserowego 3D, podczas którego obiekt jest skanowany z wielu stanowisk. W efekcie powstaje duża ilość danych przestrzennych obejmujących wnętrza, elewacje, konstrukcję oraz inne widoczne elementy budynku. Im lepiej zaplanowany jest proces skanowania, tym bardziej kompletny i użyteczny będzie końcowy zbiór danych.

Następnie poszczególne skany są łączone, wyrównywane i sprawdzane. Na tym etapie wykonywane jest także przetwarzanie chmury punktów, które obejmuje czyszczenie danych, usuwanie zakłóceń, weryfikację zgodności oraz przygotowanie chmury punktów do dalszego wykorzystania w dokumentacji i modelowaniu.

Po rejestracji i opracowaniu chmura punktów może zostać zaimportowana do środowisk projektowych takich jak Revit, AutoCAD, Archicad i innych platform wykorzystywanych w pracy architektonicznej. Od tego momentu przestaje być tylko surowym zapisem pomiarowym, a staje się mierzalną cyfrową podstawą dla projektowania, dokumentacji i koordynacji.

Jak architekci wykorzystują chmurę punktów w praktyce

Dokumentacja stanu istniejącego

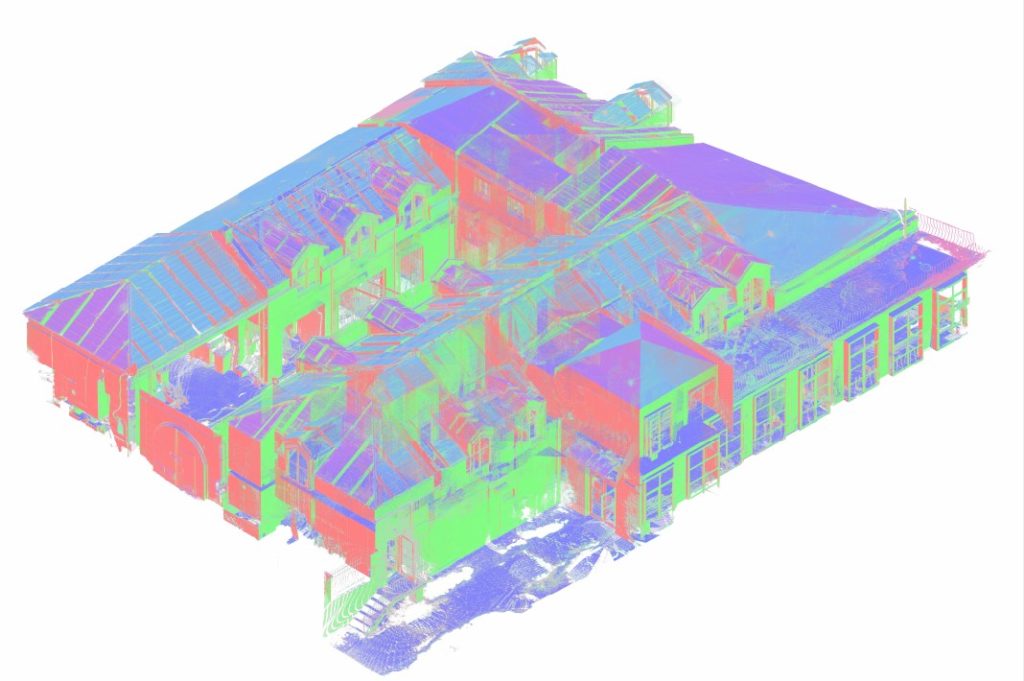

Jednym z najczęstszych zastosowań chmury punktów jest przygotowanie rysunków powykonawczych oraz szerzej rozumianej dokumentacji stanu istniejącego. W projektach przebudowy, remontu, rewitalizacji czy adaptacji architekci muszą dokładnie wiedzieć, jak obiekt wygląda w rzeczywistości, a nie tylko jak był kiedyś zaprojektowany.

Na podstawie chmury punktów można opracować rzuty, przekroje, elewacje, dokumentację sufitów, układ otworów, geometrię ścian, słupów, belek i innych elementów istniejącego budynku. Tego typu dane są szczególnie ważne w przypadku obiektów wielokrotnie przebudowywanych, gdzie archiwalne rysunki nie odzwierciedlają już aktualnego stanu.

Praca na chmurze punktów zmniejsza także ryzyko pominięcia istotnych detali geometrycznych. Zamiast opierać się wyłącznie na wybiórczych pomiarach ręcznych, architekt otrzymuje gęsty zapis przestrzeni, z którego można wydobyć potrzebne informacje na kolejnych etapach projektu.

Przebudowa, remont i modernizacja budynków

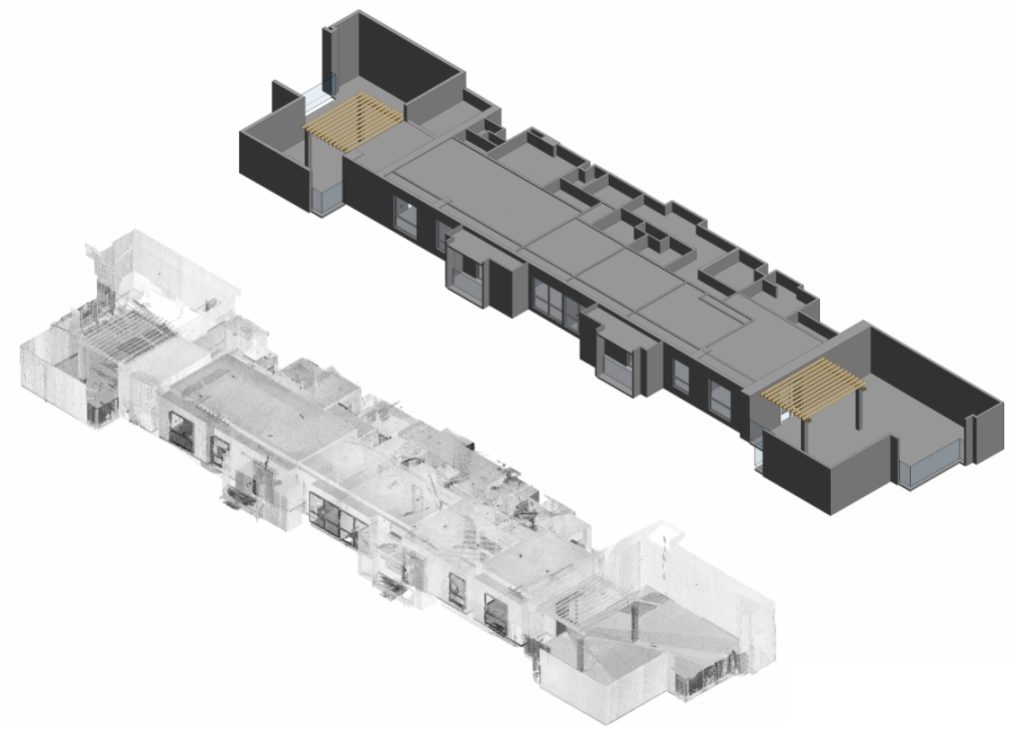

W projektach przebudowy i modernizacji budynków chmura punktów ma szczególną wartość, ponieważ obiekty istniejące bardzo rzadko w pełni odpowiadają swojej dokumentacji archiwalnej. Przed rozpoczęciem prac koncepcyjnych i technicznych projektanci muszą rozumieć faktyczne położenie ścian, krawędzi stropów, podciągów, szybów, przestrzeni instalacyjnych i dostępnych prześwitów.

Chmura punktów daje taką możliwość, ponieważ odwzorowuje obiekt w jego rzeczywistej geometrii. Dzięki temu zespół projektowy może ograniczyć liczbę założeń, szybciej wykryć potencjalne kolizje i lepiej zaplanować zmiany w istniejącej strukturze. W praktyce przekłada się to na większą pewność decyzji projektowych, mniej poprawek i lepszą koordynację międzybranżową.

W tego typu projektach szczególnie pomocne jest modelowanie BIM, które pozwala przekształcić zebrane dane w uporządkowany model wykorzystywany dalej przez architektów, konstruktorów i projektantów instalacji.

Adaptacja i zmiana funkcji budynku

Chmura punktów jest również bardzo przydatna przy adaptacji budynków do nowych funkcji. Dotyczy to zarówno obiektów mieszkalnych, jak i biurowych, handlowych, usługowych czy historycznych. Gdy istniejąca przestrzeń ma zostać dostosowana do nowych potrzeb użytkowych, kluczowe staje się precyzyjne zrozumienie jej geometrii.

Na tej podstawie można ocenić możliwości zmian układu funkcjonalnego, integracji nowych rozwiązań architektonicznych i technicznych oraz dopasowania projektowanych elementów do rzeczywistego stanu obiektu. Jest to szczególnie ważne tam, gdzie każdy centymetr przestrzeni ma znaczenie, a błędne założenia mogą prowadzić do konfliktów wykonawczych lub kosztownych zmian na budowie.

Modelowanie BIM i dokumentacja CAD

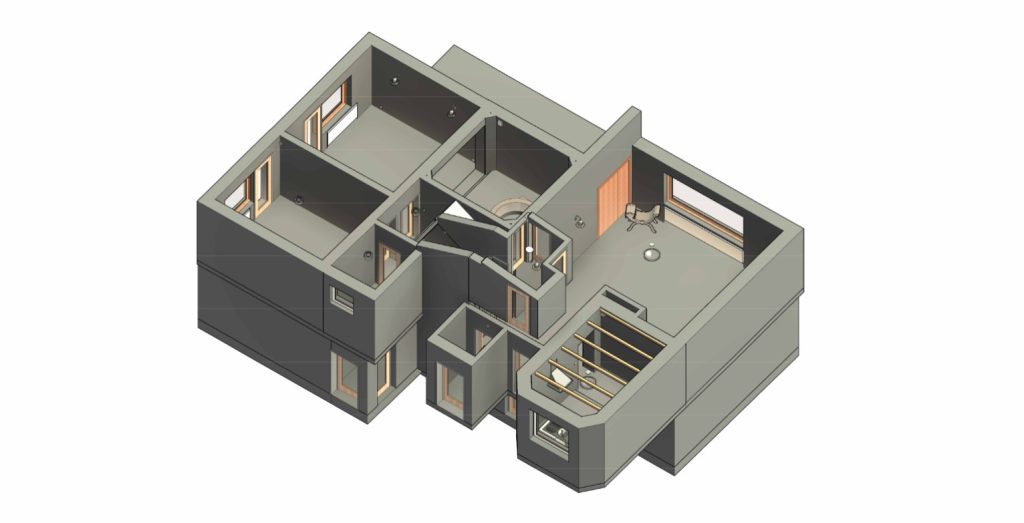

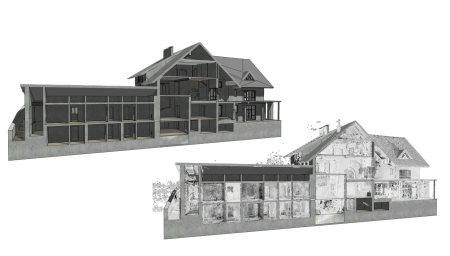

W wielu projektach chmura punktów staje się punktem wyjścia do modelowania BIM z chmury punktów oraz opracowania dokumentacji CAD. Na tej podstawie przygotowuje się modele BIM, rysunki 2D, przekroje, elewacje, modele wnętrz oraz dokumentację potrzebną do dalszego projektowania i koordynacji.

Takie podejście jest szczególnie skuteczne wtedy, gdy projekt wymaga połączenia dokładnego odwzorowania stanu istniejącego z późniejszym modelowaniem projektowym. Dzięki temu architekci i inżynierowie pracują na wspólnej, wiarygodnej bazie danych, a nie na kilku rozbieżnych wersjach dokumentacji.

Tabela porównawcza: tradycyjny pomiar a praca na chmurze punktów

Korzyści z wykorzystania chmury punktów w architekturze

Największą zaletą chmury punktów jest możliwość pracy na rzeczywistych danych, a nie na domysłach. Dla architektów oznacza to:

• lepsze zrozumienie geometrii obiektu,
• dokładniejszą dokumentację stanu istniejącego,
• mniej błędów na etapie projektu,
• łatwiejszą koordynację z innymi branżami,
• mniejszą liczbę dodatkowych wizyt pomiarowych,
• solidniejszą podstawę dla modelowania i dalszych analiz.

W praktyce dobrze przygotowana chmura punktów przyspiesza proces projektowy i zwiększa jego przewidywalność. W bardziej zaawansowanych workflow może również stanowić podstawę dla cyfrowego bliźniaka budynku, szczególnie tam, gdzie obiekt ma być dalej rozwijany jako zasób cyfrowy wykorzystywany do zarządzania, modernizacji i analiz technicznych.

Chmura punktów jako podstawa projektowania w istniejących obiektach

Projektowanie w istniejących budynkach niemal zawsze wiąże się z ograniczeniami przestrzennymi, nieregularną geometrią oraz ryzykiem rozbieżności między dokumentacją a stanem rzeczywistym. Właśnie dlatego chmura punktów jest tak cenna w projektach fit-out, przebudowy wnętrz, modernizacji obiektów komercyjnych czy dostosowania budynków do nowych wymagań funkcjonalnych.

Architekt pracujący na chmurze punktów ma do dyspozycji dokładne dane o przestrzeni, co pozwala pewniej rozmieszczać nowe ściany, sufity, zabudowy, elementy wyposażenia czy instalacje. To z kolei poprawia jakość projektu i ułatwia współpracę z zespołem wykonawczym.

Wyzwania związane z pracą na chmurze punktów

Chociaż chmura punktów daje ogromne możliwości, wymaga również właściwego przygotowania i obsługi. Surowe dane ze skanowania nie są jeszcze gotowym produktem architektonicznym. Muszą zostać zarejestrowane, sprawdzone, oczyszczone i odpowiednio zinterpretowane przez specjalistów rozumiejących zarówno geometrię przestrzenną, jak i potrzeby projektu.

Najczęstsze wyzwania obejmują:

• duże rozmiary plików,
• szum i zakłócenia w danych,
• powierzchnie odbijające lub przezroczyste,
• ograniczoną widoczność w zatłoczonych przestrzeniach,
• konieczność prawidłowego planowania stanowisk skanera,
• różnicę między zarejestrowaną geometrią a logiką modelowania wymaganej dokumentacji.

Dlatego usługi przetwarzania chmury punktów są tak samo istotne jak samo skanowanie. To właśnie etap opracowania danych decyduje o tym, czy chmura punktów stanie się realnym wsparciem dla dokumentacji, modelowania i projektowania.

Od chmury punktów do modelu architektonicznego

Największa wartość chmury punktów ujawnia się wtedy, gdy z surowych danych powstają konkretne opracowania projektowe. W zależności od potrzeb mogą to być:

• rzuty architektoniczne,
• przekroje i elewacje,
• dokumentacja sufitów,
• modele stanu istniejącego,
• modele BIM,
• podkłady dla przebudowy i modernizacji,
• dokumentacja koordynacyjna dla wielu branż.

Ten etap przejścia od rzeczywistości pomierzonej do czytelnego opracowania cyfrowego jest kluczowy dla jakości całego procesu. Właśnie tutaj szczególną rolę odgrywa modelowanie BIM, ponieważ pozwala przekształcić dane pomiarowe w model przydatny dla architektów, projektantów i inwestorów.

Dlaczego chmura punktów ma dziś tak duże znaczenie w architekturze

Współczesna architektura coraz częściej koncentruje się nie na budowie od zera, lecz na pracy z istniejącą tkanką budowlaną. Przebudowy, modernizacje, adaptacje i renowacje wymagają bardzo dobrej znajomości rzeczywistego stanu obiektu. W takim kontekście chmura punktów staje się nie dodatkiem, lecz podstawowym narzędziem pracy.

Pozwala dokładniej zrozumieć budynek, ograniczyć ryzyko błędów projektowych, usprawnić koordynację i oprzeć decyzje architektoniczne na realnych danych. W projektach, gdzie liczy się precyzja, czas i przewidywalność, dobrze przygotowana chmura punktów daje zespołowi wyraźną przewagę.

Podsumowanie

Chmura punktów w architekturze jest dziś jednym z najskuteczniejszych narzędzi wspierających dokumentację, projektowanie i modelowanie istniejących budynków. Umożliwia dokładne odwzorowanie stanu istniejącego, stanowi wiarygodną bazę dla przebudowy i modernizacji oraz ułatwia tworzenie modeli i dokumentacji potrzebnych na kolejnych etapach projektu.

Dla architektów oznacza to pracę na rzeczywistej geometrii obiektu, a nie na założeniach. A to właśnie dokładność danych wejściowych bardzo często decyduje o jakości końcowego projektu.
