Proces skanowania laserowego 3D – od pomiaru w terenie do chmury punktów

Proces skanowania laserowego to uporządkowany i zaawansowany technicznie schemat działań, który przekształca surowe pomiary terenowe w precyzyjny model cyfrowy. Prawidłowo przeprowadzony proces skanowania laserowego 3D  zapewnia dokładność milimetrową, wiarygodną georeferencję oraz strukturalny zbiór danych gotowy do zastosowań inżynierskich, BIM i projektowych. Zrozumienie pełnego przebiegu skanowania od terenu do chmury punktów  , w tym etapu generowania chmury punktów w ramach procesu, jakim jest naziemne skanowanie laserowe – proces, jest kluczowe dla uzyskania spójnych i wysokiej jakości rezultatów.

Przygotowanie obiektu do skanowania i planowanie prac

Skuteczne naziemne skanowanie laserowe – proces rozpoczyna się jeszcze przed ustawieniem sprzętu w terenie. Odpowiednie przygotowanie obiektu do skanowania wpływa bezpośrednio na nakładanie skanów, margines błędu oraz końcową kontrolę jakości danych.

Kluczowe etapy planowania

• Określenie zakresu projektu i wymaganej dokładności
• Ustalenie układu współrzędnych
• Wyznaczenie punktów kontrolnych
• Zaplanowanie lokalizacji stanowisk skanera
• Określenie wymaganego nakładania skanów

Prawidłowo zdefiniowany układ współrzędnych ma kluczowe znaczenie dla późniejszej georeferencji. Punkty kontrolne są zazwyczaj wyznaczane przy użyciu tachimetrów lub systemów GNSS, co pozwala utrzymać dokładność milimetrową nawet na dużych obszarach.

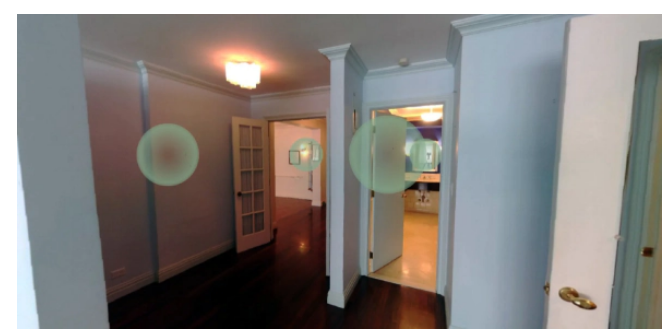

Na tym etapie planuje się również rozmieszczenie znaczników wykorzystywanych do rejestracji targetowej. Muszą być one widoczne z kilku stanowisk skanera, aby umożliwić późniejsze precyzyjne wyrównanie skanów.

Starannie przeprowadzony etap planowania ogranicza margines błędu i usprawnia cały przebieg skanowania od terenu do chmury punktów.

Pozyskiwanie danych w terenie

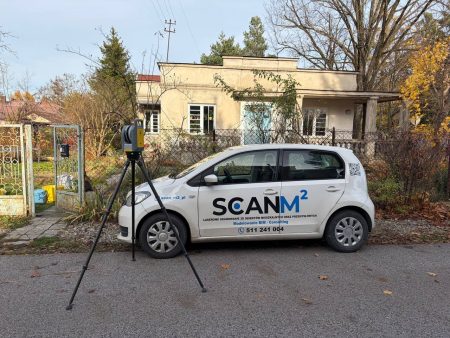

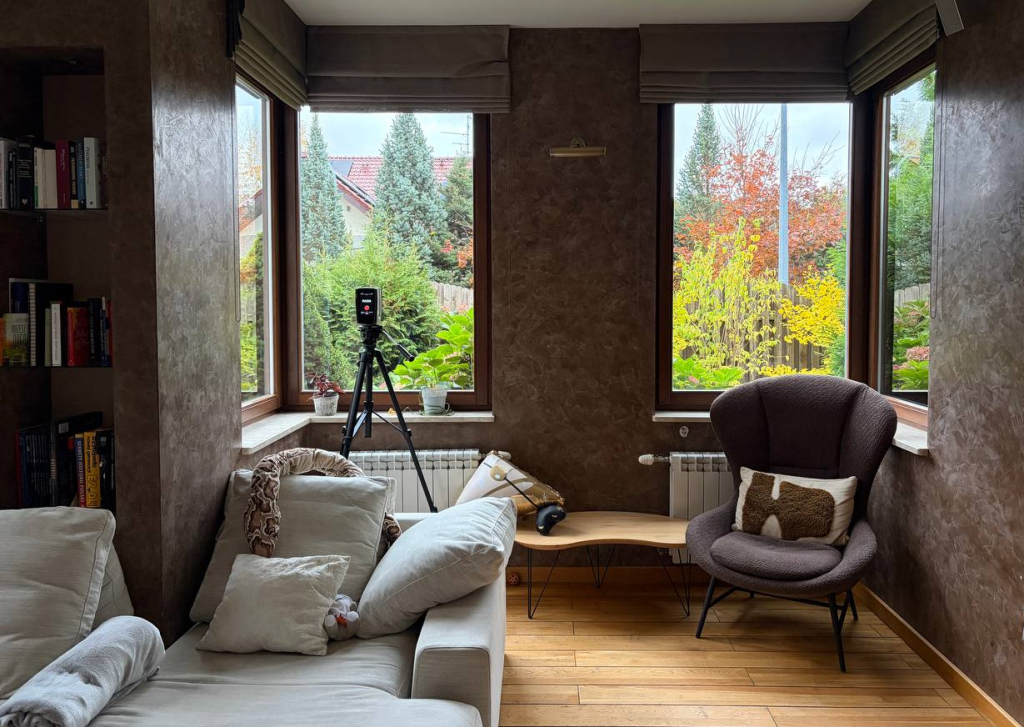

Pozyskiwanie danych w terenie rozpoczyna się od ustawienia stanowiska skanera w odpowiednio zaplanowanych lokalizacjach. Każde stanowisko skanera powinno zapewniać wystarczające nakładanie skanów z sąsiednimi pomiarami, aby umożliwić ich prawidłową rejestrację.

Podstawowe elementy pracy w terenie

• Stabilne ustawienie statywu
• Wypoziomowanie i kalibracja urządzenia
• Rejestracja skanów o wysokiej rozdzielczości
• Dokumentowanie warunków środowiskowych
• Kontrola widoczności punktów kontrolnych

Skaner rejestruje miliony punktów na sekundę, tworząc surowy zbiór danych odwzorowujący powierzchnie i konstrukcje. Odpowiednie nakładanie skanów (zwykle 20–40%) umożliwia skuteczną rejestrację cloud-to-cloud w przypadku, gdy nie stosuje się rejestracji targetowej.

Podczas prac terenowych prowadzona jest bieżąca kontrola jakości danych, aby wyeliminować martwe pola i upewnić się, że zakres pomiaru jest kompletny.

Rejestracja chmury punktów i wyrównanie skanów

Po zakończeniu pomiarów terenowych rozpoczyna się etap przetwarzania danych ze skanowania. Pierwszym kluczowym krokiem jest rejestracja chmury punktów, czyli połączenie pojedynczych skanów w jeden wspólny układ współrzędnych.

Metody rejestracji

Metoda	Opis	Zalety	Zastosowanie
Rejestracja targetowa	Wykorzystuje fizyczne znaczniki widoczne w wielu skanach	Wysoka precyzja, kontrolowane wyrównanie	Projekty przemysłowe i wymagające wysokiej dokładności
Rejestracja cloud-to-cloud	Dopasowanie geometrii powierzchni	Szybsza, bez konieczności stosowania wielu znaczników	Złożone środowiska
Metoda hybrydowa	Łączy obie techniki	Zwiększona niezawodność	Duże projekty infrastrukturalne

Prawidłowe wyrównanie skanów zapewnia, że obszary wspólne pokrywają się w granicach dopuszczalnego marginesu błędu. Oprogramowanie analizuje odchylenia i umożliwia weryfikację dokładności poprzez kontrolę jakości.

W razie potrzeby wykonywana jest georeferencja, czyli powiązanie danych z rzeczywistym układem odniesienia. Etap ten ma kluczowe znaczenie dla projektów infrastrukturalnych i budowlanych.

Filtrowanie szumów i weryfikacja dokładności

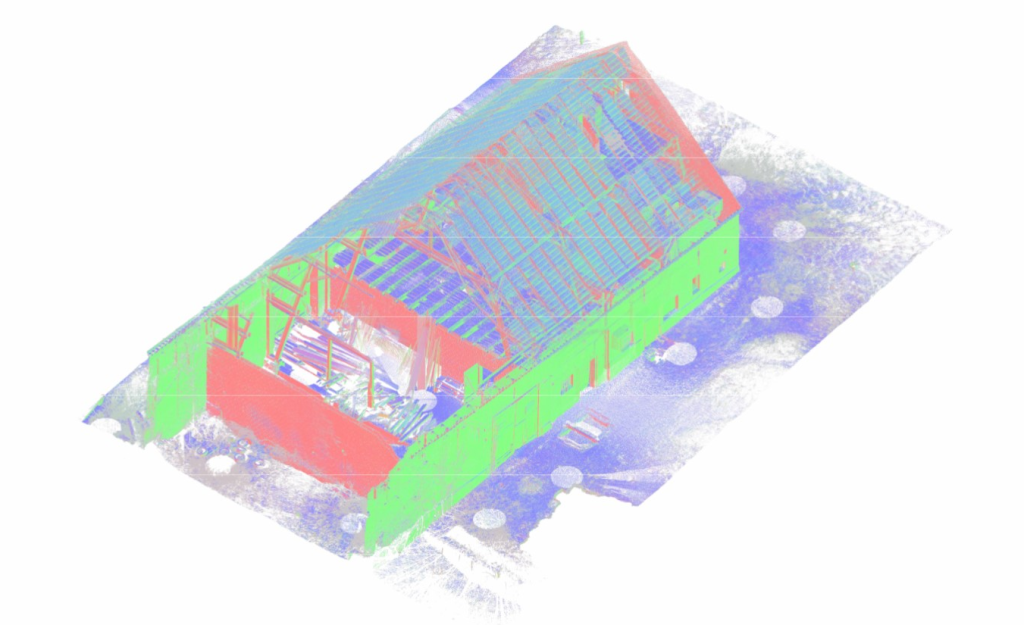

Po zakończeniu rejestracji rozpoczyna się etap generowania chmury punktów  w formie zoptymalizowanego zbioru danych.

Proces oczyszczania obejmuje:

• Filtrowanie szumów
• Usuwanie odbić przypadkowych i obiektów ruchomych
• Eliminację zduplikowanych punktów
• Redukcję nadmiernej gęstości danych

Filtrowanie szumów poprawia czytelność danych i zmniejsza rozmiar plików, przy zachowaniu dokładności milimetrowej.

Następnie przeprowadzana jest kontrola jakości oraz weryfikacja dokładności, aby upewnić się, że:

• Margines błędu mieści się w tolerancjach projektowych
• Nie występują luki w danych
• Strukturalny zbiór danych spełnia wymagane standardy

Dopiero po tym etapie dane są uznawane za gotowe do dalszego wykorzystania.

Dostarczanie strukturalnego zbioru danych do projektowania

Ostatnim etapem, jaki obejmuje proces skanowania laserowego, jest przygotowanie danych do przekazania projektantom i inżynierom.

Typowe rezultaty obejmują:

• Zarejestrowane chmury punktów (E57, RCP, LAS)
• Dane po georeferencji
• Modele BIM
• Rysunki CAD
• Siatki trójkątowe (mesh)

Poprawnie przeprowadzony proces skanowania laserowego  3D zapewnia  dokładne  cyfrowe odwzorowanie rzeczywistego obiektu. Od pozyskiwania danych w terenie, przez wyrównanie skanów, aż po kontrolę jakości danych — każdy etap wpływa na końcową wiarygodność modelu.

Podsumowanie

Proces skanowania laserowego to nie tylko rejestracja pomiarów, lecz kompleksowe zarządzanie precyzją na każdym etapie prac. Od ustalenia układu współrzędnych i wyznaczenia punktów kontrolnych, przez nakładanie skanów i rejestrację cloud-to-cloud, aż po filtrowanie szumów i weryfikację dokładności — wszystkie działania wpływają na integralność danych.

Dobrze zaplanowane i przeprowadzone naziemne skanowanie laserowe – proces gwarantuje dokładność milimetrową, kontrolowany margines błędu oraz wiarygodny, strukturalny zbiór danych gotowy do zastosowań inżynierskich i projektowych.
