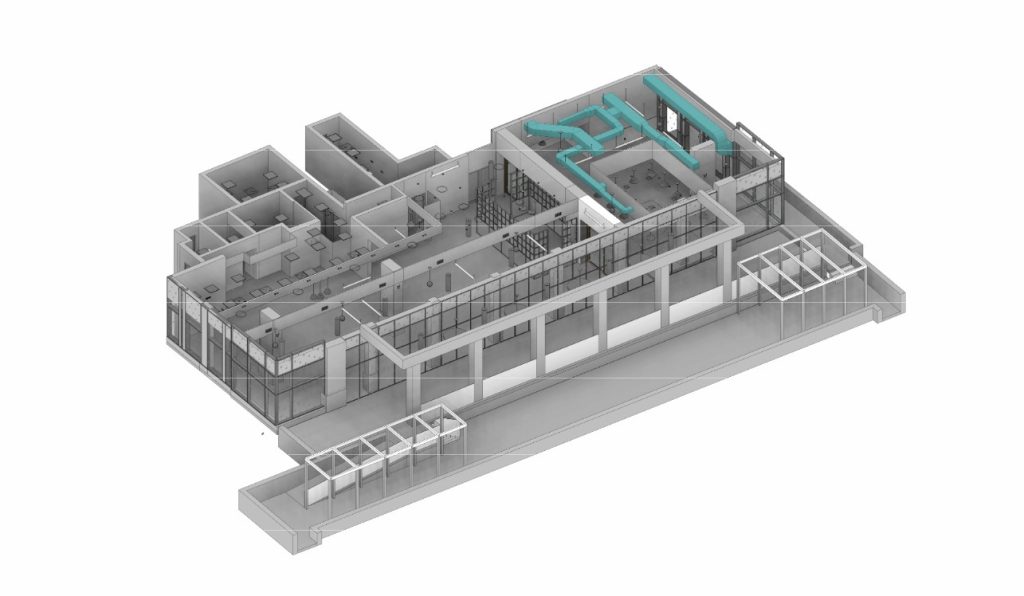

Modelowanie MEP w Revit dla skoordynowanych projektów instalacyjnych
Modelowanie MEP w Revit pomaga tworzyć spójne modele instalacyjne dla projektów, w których systemy HVAC, instalacje sanitarne i instalacje elektryczne muszą działać w jednym środowisku BIM. Zamiast pracować na rozproszonych rysunkach, zespół otrzymuje uporządkowany model, który ułatwia koordynację z architekturą, konstrukcją oraz rzeczywistymi warunkami technicznymi obiektu.
W ScanM2 wykorzystujemy takie podejście w projektach, gdzie liczy się dokładność tras, kontrola przestrzeni technicznych oraz przewidywalna koordynacja międzybranżowa. Usługi modelowania MEP w Revit są szczególnie przydatne przy nowych inwestycjach, modernizacjach i obiektach z ograniczoną przestrzenią podsufitową.
Skontaktuj się z nami już teraz, aby otrzymać darmową konsultację!
Co obejmuje modelowanie MEP w Revit
Modelowanie MEP w Revit obejmuje opracowanie głównych systemów instalacyjnych w jednym, skoordynowanym środowisku BIM. Taki model nie służy wyłącznie do prezentacji układów instalacji. Jest przede wszystkim narzędziem projektowym, które pomaga analizować przebieg tras, rozmieszczenie urządzeń oraz zależności między branżami.
Zakres modelu może obejmować:
- instalacje HVAC
- instalacje sanitarne
- instalacje elektryczne
- trasy kanałów i rur
- koryta kablowe
- rozmieszczenie urządzeń
- piony i szachty
- strefy podsufitowe
- pomieszczenia techniczne
Najważniejszą zaletą takiego podejścia jest możliwość oceny systemów w kontekście całego obiektu. Dzięki temu łatwiej wykryć kolizje, uporządkować strefy techniczne i zachować spójność modelu BIM instalacji MEP.

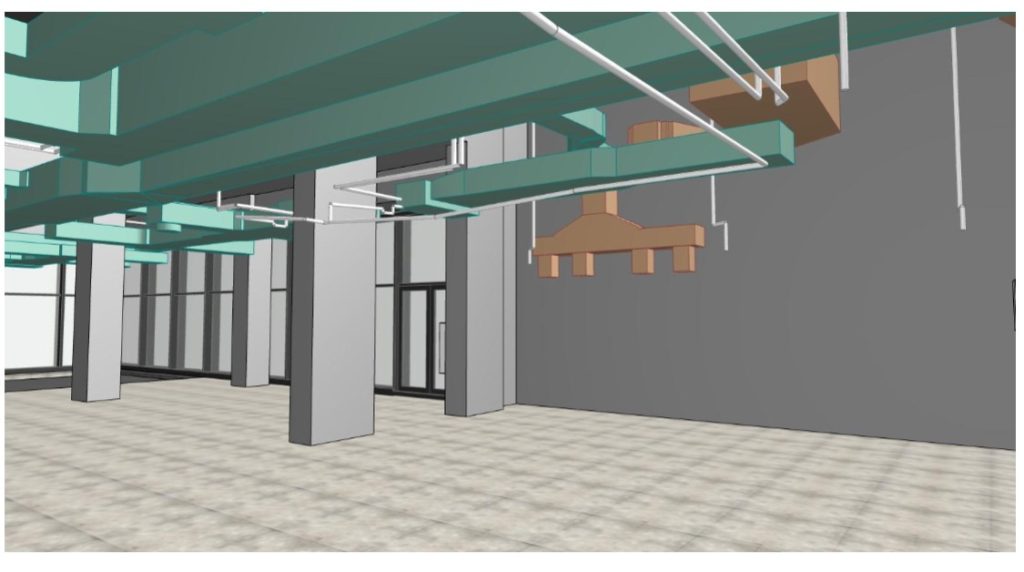

Modelowanie instalacji HVAC, sanitarnych i elektrycznych w Revit
Modelowanie instalacji MEP w Revit wspiera projektowanie systemów w sposób bardziej uporządkowany i przewidywalny. Ułatwia kontrolę przebiegu tras, zajętości przestrzeni oraz relacji między urządzeniami a elementami budynku.
HVAC

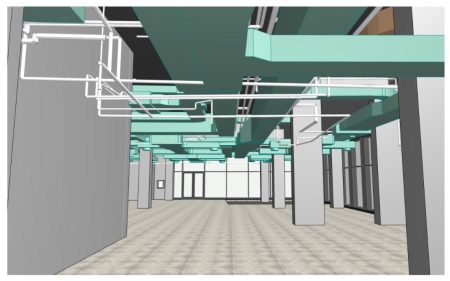

W przypadku HVAC model pomaga koordynować przebieg kanałów, rozmieszczenie urządzeń i wykorzystanie przestrzeni podsufitowej. Jest to szczególnie ważne w budynkach o dużym nasyceniu instalacjami.
Typowe elementy modelu obejmują:
- modelowanie kanałów wentylacyjnych
- rozmieszczenie central i urządzeń
- koordynację tras w strefach technicznych
- analizę przestrzeni podsufitowej
- organizację układów w pomieszczeniach technicznych
Instalacje sanitarne
Modelowanie instalacji sanitarnych w Revit pozwala lepiej uporządkować trasy rur, piony oraz przejścia przez ograniczone strefy techniczne. Ma to duże znaczenie zwłaszcza w obiektach modernizowanych.
Najczęściej obejmuje ono:
- modelowanie rurociągów
- rozwinięcie pionów instalacyjnych
- koordynację w szachtach
- prowadzenie tras w ograniczonej przestrzeni
- dopasowanie instalacji do istniejącego układu budynku
Instalacje elektryczne
W części elektrycznej model wspiera planowanie tras, rozmieszczenie urządzeń oraz koordynację instalacji w obszarach o dużym zagęszczeniu infrastruktury technicznej.
Typowy zakres to:
- modelowanie koryt kablowych
- planowanie przebiegu tras
- rozmieszczenie urządzeń
- koordynacja w strefach technicznych
- utrzymanie spójności układów instalacyjnych
Połączenie wszystkich tych branż w jednym modelu pozwala wcześniej ocenić ograniczenia przestrzenne i ograniczyć liczbę problemów na dalszych etapach projektu.
Rola modelera MEP BIM w procesie projektowym
Modeler MEP BIM odpowiada nie tylko za tworzenie geometrii, ale także za logikę modelu, spójność danych oraz jakość koordynacji międzybranżowej. W praktyce jego rola polega na tym, aby model był użyteczny dla projektantów, koordynatorów i zespołu realizacyjnego.
Do typowych zadań należą:
- opracowanie układów instalacyjnych
- koordynacja z architekturą i konstrukcją
- aktualizacja tras instalacyjnych
- wsparcie analizy kolizji
- kontrola spójności danych modelu
- przygotowanie skoordynowanych opracowań projektowych
W bardziej złożonych projektach taka praca jest bezpośrednio powiązana z usługą koordynacja BIM MEP, gdzie model wspiera realne decyzje projektowe, a nie tylko dokumentację branżową.
Usługi modelowania MEP w Revit dla różnych typów projektów
Usługi modelowania MEP w Revit znajdują zastosowanie w różnych scenariuszach projektowych. Sprawdzają się zarówno w nowych inwestycjach, jak i tam, gdzie trzeba dopasować instalacje do istniejących ograniczeń przestrzennych lub technicznych.
Najczęstsze zastosowania obejmują:
- nowe inwestycje
- modernizacje
- przebudowy
- retrofit instalacji
- dostosowanie istniejących systemów
- reorganizację pomieszczeń technicznych
- koordynację w ograniczonych strefach podsufitowych
W nowych budynkach model pomaga uporządkować układ instalacji od wczesnego etapu. W obiektach istniejących staje się narzędziem pozwalającym lepiej dopasować nowe systemy do rzeczywistego układu budynku. W szerszym ujęciu ten temat naturalnie łączy się także z usługą usługi modelowania BIM MEP, szczególnie wtedy, gdy projekt wymaga równoległego opracowania kilku branż.
Od stanu istniejącego do skoordynowanego modelu Revit dla instalacji MEP
W praktyce projekty instalacyjne rzadko zaczynają się od pustego pliku. Najczęściej punktem wyjścia są istniejące rysunki, dokumentacja archiwalna, notatki projektowe albo dane z pomiarów.
Typowy workflow wygląda następująco:
- zebranie danych wyjściowych
- analiza istniejącej dokumentacji
- weryfikacja rysunków lub chmury punktów
- opracowanie modelu Revit dla instalacji MEP
- koordynacja tras i urządzeń
- przegląd kolizji i aktualizacje modelu
- przygotowanie opracowań dla zespołu projektowego
Taki proces jest szczególnie ważny w modernizacjach i przebudowach, gdzie model musi możliwie dokładnie odzwierciedlać stan istniejący. Im lepsze dane wejściowe, tym bardziej wiarygodne stają się dalsze decyzje projektowe.
Najważniejsze zalety usług Revit MEP
Usługi Revit MEP dają wartość nie tylko przez sam model, ale przez to, jak wspierają projektowanie, koordynację i przygotowanie dokumentacji. Dobrze opracowany model staje się wspólnym punktem odniesienia dla wszystkich uczestników procesu.
Najważniejsze korzyści to:
- większa dokładność tras instalacyjnych
- lepsza koordynacja międzybranżowa
- wcześniejsze wykrywanie kolizji
- bardziej czytelna dokumentacja projektowa
- wsparcie dla planowania realizacji
- łatwiejsze aktualizacje modelu
- lepsza komunikacja między uczestnikami projektu
W rezultacie model nie jest jedynie źródłem rysunków, lecz aktywnym narzędziem wspierającym przebieg całego procesu projektowego.
Projekty Revit MEP w Polsce i wymagania projektowe
Projekty Revit MEP w Polsce mogą różnić się zakresem, standardem opracowania oraz wymaganiami dotyczącymi dokumentacji. W praktyce wiele zależy od oczekiwań inwestora, sposobu pracy biura projektowego oraz poziomu koordynacji międzybranżowej.
W takich projektach znaczenie mają między innymi:
- wymagania inwestora
- standardy modelowania BIM
- wymagania dokumentacyjne
- koordynacja z projektantami branżowymi
- współpraca z wykonawcami
- dopasowanie modelu do procesu projektowego
Dlatego ważne jest nie tylko przygotowanie poprawnego technicznie modelu, ale również dostosowanie go do realnych warunków projektu. W kontekście lokalnego rynku takie podejście łączy się z usługą usługi BIM MEP w Polsce.
Typowe opracowania i deliverables
Zakres końcowych opracowań zależy od etapu projektu i potrzeb zespołu. Najczęściej usługi Revit MEP obejmują:
- skoordynowany model Revit MEP
- układy instalacyjne
- rzuty i przekroje
- widoki branżowe
- zestawienia
- wsparcie przeglądu kolizji
- zaktualizowane pliki modelu
- dokumentację dla zespołu projektowego
Takie deliverables mogą wspierać koordynację wewnętrzną, uzgodnienia międzybranżowe oraz przygotowanie projektu do kolejnych etapów.
Typowe zastosowanie modelu Revit MEP
| Zakres | Typowy rezultat |
|---|---|
| HVAC | układy kanałów, rozmieszczenie urządzeń, skoordynowane trasy |
| Instalacje sanitarne | układy rur, piony, koordynacja w szachtach |
| Instalacje elektryczne | koryta kablowe, strefy urządzeń, trasy instalacyjne |
| Modernizacja | model oparty na stanie istniejącym |
| Nowa inwestycja | skoordynowany model BIM dla projektowania i realizacji |
Dlaczego modelowanie MEP w Revit poprawia koordynację projektu
Największą zaletą modelowania BIM MEP w Revit jest możliwość pracy nad instalacjami w tym samym środowisku, w którym rozwijana jest architektura i konstrukcja. Dzięki temu problemy można analizować wcześniej, zanim przerodzą się w kosztowne zmiany na dalszych etapach projektu.
Takie podejście daje praktyczne korzyści:
- lepszą kontrolę przestrzeni technicznych
- większą przewidywalność układów instalacyjnych
- mniej konfliktów między branżami
- sprawniejszą koordynację projektową
- bardziej wiarygodne opracowania końcowe
W projektach o wysokim stopniu złożoności ma to bezpośredni wpływ na jakość koordynacji i płynność dalszych prac.
Zakończenie
Modelowanie MEP w Revit pozwala tworzyć dokładne i skoordynowane modele instalacyjne dla systemów HVAC, sanitarnych i elektrycznych zarówno w nowych inwestycjach, jak i w obiektach istniejących. Dobrze opracowany model wspiera trasowanie, koordynację międzybranżową oraz przygotowanie czytelnej dokumentacji projektowej.
W ScanM2 wykorzystujemy ten workflow tam, gdzie liczy się precyzja, kontrola przestrzeni technicznych i przewidywalne deliverables dla zespołów projektowych. Dzięki temu usługi modelowania MEP w Revit stają się realnym narzędziem usprawniającym projekt, a nie tylko dodatkowym etapem opracowania.
FAQ
Czym jest modelowanie MEP w Revit?
Modelowanie MEP w Revit to opracowanie cyfrowego modelu instalacji HVAC, sanitarnych i elektrycznych w środowisku BIM. Taki model ułatwia koordynację międzybranżową, kontrolę tras oraz przygotowanie spójnej dokumentacji projektowej.
Co obejmują usługi modelowania MEP w Revit?
Usługi modelowania MEP w Revit mogą obejmować instalacje HVAC, instalacje sanitarne, instalacje elektryczne, trasy kanałów i rur, koryta kablowe, rozmieszczenie urządzeń, piony, szachty oraz strefy techniczne.
Kiedy warto wykorzystać Revit MEP w projekcie?
Revit MEP jest szczególnie przydatny w projektach z dużą liczbą instalacji, ograniczoną przestrzenią podsufitową, skomplikowaną koordynacją międzybranżową oraz w modernizacjach i przebudowach istniejących obiektów.
Czy model Revit MEP można opracować na podstawie stanu istniejącego?
Tak, model można przygotować na podstawie istniejącej dokumentacji, rysunków archiwalnych, notatek projektowych lub chmury punktów. Takie podejście jest szczególnie ważne w projektach modernizacyjnych i retrofitowych.
Jakie opracowania można otrzymać w ramach usługi Revit MEP?
Najczęściej są to skoordynowany model Revit MEP, układy instalacyjne, rzuty, przekroje, widoki branżowe, zestawienia, wsparcie analizy kolizji oraz zaktualizowane pliki modelu dla zespołu projektowego.
Jak modelowanie MEP w Revit poprawia koordynację projektu?
Modelowanie MEP w Revit pozwala rozwijać instalacje w tym samym środowisku BIM, co architektura i konstrukcja. Dzięki temu łatwiej wcześniej wykrywać kolizje, kontrolować przestrzeń techniczną i ograniczać błędy projektowe.
Czy usługi Revit MEP sprawdzają się w modernizacjach?
Tak, usługi Revit MEP są bardzo przydatne przy modernizacjach, ponieważ pomagają dopasować nowe instalacje do istniejących ścian, stropów, szybów i ograniczonych przestrzeni technicznych.
Dlaczego warto wybrać ScanM2 do modelowania MEP w Revit?
ScanM2 realizuje projekty, w których kluczowe znaczenie mają dokładność modeli, koordynacja międzybranżowa i przewidywalne deliverables. Nasze podejście koncentruje się na praktycznym wykorzystaniu modelu w procesie projektowym, a nie tylko na przygotowaniu geometrii.
