ScanM2 przygotowuje dokumentację CAD na podstawie zarejestrowanej chmury punktów dla projektów modernizacji, przebudowy, adaptacji, remontu oraz dokumentacji powykonawczej.
Czym jest opracowanie chmury punktów do CAD

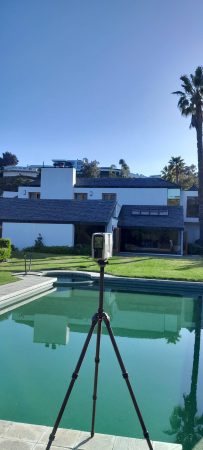

Po wykonaniu skanowania laserowego budynku powstaje chmura punktów, czyli cyfrowy zapis jego geometrii. Na jej podstawie można przygotować rysunki techniczne w formacie CAD, które są wygodne do dalszej pracy projektowej.
Najczęściej przygotowywane są:
rzuty kondygnacji
przekroje
elewacje
rzuty sufitów
dokumentacja elewacji
pliki DWG i PDF
Takie opracowanie jest szczególnie przydatne wtedy, gdy istniejąca dokumentacja budynku jest nieaktualna, niepełna lub niedostępna.
Zakres dokumentacji CAD
W ramach usługi przygotowujemy dokumentację techniczną istniejących budynków na podstawie danych pomiarowych ze skanowania laserowego.
Typowe rezultaty obejmują:
rzuty architektoniczne
przekroje budynku
elewacje
dokumentację powykonawczą
rysunki techniczne do projektowania
pliki DWG
zestawy PDF
Zakres opracowania może obejmować architekturę, konstrukcję, wnętrza oraz widoczne elementy instalacji, zależnie od celu projektu.
Jak wygląda proces od chmury punktów do CAD
Etap Proces Rezultat Skanowanie laserowe Pozyskanie danych na obiekcie Surowe dane pomiarowe Rejestracja skanów Połączenie skanów w jeden układ Zarejestrowana chmura punktów Przygotowanie danych Czyszczenie i kontrola geometrii Dane gotowe do opracowania Rysowanie CAD Opracowanie dokumentacji technicznej Rzuty, przekroje, elewacje Eksport plików Przygotowanie DWG/PDF Gotowy pakiet dokumentacji
Po przygotowaniu chmury punktów specjaliści opracowują dokumentację CAD zgodnie z zakresem projektu i wymaganiami klienta.
Kiedy potrzebne jest opracowanie chmury punktów do CAD
Usługa jest szczególnie przydatna w projektach, w których przed rozpoczęciem prac projektowych potrzebna jest wiarygodna dokumentacja istniejącego stanu budynku.
Najczęstsze zastosowania:
modernizacja budynków
przebudowa istniejących obiektów
adaptacja budynku do nowej funkcji
dokumentacja powykonawcza
dokumentacja przetargowa
inwentaryzacja architektoniczna
przygotowanie danych dla projektantów
Opracowanie CAD na podstawie chmury punktów ogranicza ryzyko błędów wynikających z pracy na starych lub niedokładnych rysunkach.
Opracowanie chmury punktów do CAD a model BIM
Chmura punktów może zostać wykorzystana zarówno do przygotowania dokumentacji CAD, jak i modelu BIM. Wybór zależy od celu projektu.
Dokumentacja CAD Model BIM Rysunki 2D Model 3D Szybsze opracowanie Bardziej złożony proces Niższy koszt Wyższy koszt Dobre rozwiązanie dla dokumentacji technicznej Lepsze dla koordynacji branżowej Pliki DWG/PDF Pliki RVT/IFC
Jeżeli głównym celem są rzuty, przekroje, elewacje i dokumentacja techniczna, opracowanie CAD jest zwykle najbardziej praktycznym rozwiązaniem. Jeżeli projekt wymaga koordynacji wielu branż, dalszym etapem może być modelowanie BIM.
Dla jakich obiektów wykonujemy dokumentację
Pracujemy z różnymi typami istniejących budynków i obiektów:
budynki komercyjne
biura
obiekty przemysłowe
budynki mieszkalne
lokale usługowe i handlowe
obiekty zabytkowe
budynki użyteczności publicznej
Dokumentacja może być przygotowana zarówno dla małych projektów remontowych, jak i dużych obiektów wymagających pełnej inwentaryzacji.
Dlaczego ScanM2
ScanM2 łączy doświadczenie w skanowaniu laserowym z praktycznym opracowaniem dokumentacji technicznej dla istniejących budynków.
W pracy skupiamy się na:
dokładnej geometrii pomiarowej
czytelnej dokumentacji technicznej
plikach gotowych do dalszej pracy projektowej
zgodności zakresu z celem projektu
wsparciu dla architektów, inżynierów i wykonawców
Celem usługi jest przygotowanie dokumentacji, która może być realnie wykorzystana w projektowaniu, modernizacji i koordynacji prac.
FAQ
Czym jest opracowanie chmury punktów do CAD?
To proces przekształcania danych ze skanowania laserowego w dokumentację CAD, taką jak rzuty, przekroje, elewacje i rysunki techniczne.
Jakie pliki otrzymuje klient?
Najczęściej przygotowujemy pliki DWG oraz PDF. W zależności od zakresu projektu możliwe jest również przekazanie plików chmury punktów.
Czy dokumentacja CAD z chmury punktów jest dokładniejsza niż pomiary ręczne?
Tak. Dokumentacja tworzona na podstawie skanowania laserowego opiera się na rzeczywistych danych pomiarowych, co zmniejsza ryzyko błędów i brakujących wymiarów.
Czy chmura punktów może zostać wykorzystana później do BIM?
Tak. Ta sama chmura punktów może być podstawą do dalszego modelowania BIM, jeśli projekt wymaga modelu 3D.
Kiedy warto zamówić taką usługę?
Najczęściej przed modernizacją, przebudową, adaptacją, remontem lub wtedy, gdy istniejące rysunki budynku są nieaktualne albo niepełne.
