Usługi projektowania instalacji mechanicznych w Revit
Nowoczesne systemy budynkowe wymagają czegoś więcej niż odrębnych rysunków branżowych. Instalacje mechaniczne muszą mieścić się w rzeczywistej geometrii budynku, być koordynowane z architekturą, konstrukcją oraz innymi branżami MEP i wspierać czytelną dokumentację jeszcze przed rozpoczęciem realizacji. Usługi projektowania instalacji mechanicznych w Revit pomagają tworzyć uporządkowane modele cyfrowe dla systemów HVAC i innych instalacji mechanicznych w środowisku BIM, poprawiając koordynację, ograniczając kolizje i wspierając bardziej przewidywalny przebieg projektu.
Skontaktuj się z nami już teraz, aby otrzymać darmową konsultację!
W ScanM2 modelowanie instalacji mechanicznych w Revit traktujemy jako część praktycznego workflow budynkowego. Celem nie jest jedynie wizualne przedstawienie systemów, ale stworzenie użytecznego środowiska modelowego, które wspiera rozwój projektu, koordynację branżową, analizę techniczną i dokumentację.
Co obejmuje projektowanie instalacji mechanicznych w Revit
Projektowanie instalacji mechanicznych w Revit obejmuje zazwyczaj modelowanie i koordynację systemów HVAC oraz innych instalacji mechanicznych w Autodesk Revit. W zależności od zakresu projektu może to obejmować:
- układy kanałów wentylacyjnych i ich trasowanie,
- systemy wentylacji i dystrybucji powietrza,
- anemostaty, kratki i terminale,
- rozmieszczenie urządzeń mechanicznych,
- koordynację maszynowni i stref sufitowych,
- połączenia systemów w relacji do architektury i konstrukcji,
- układy mechaniczne przygotowane do przeglądu i rozwoju w środowisku BIM.
Dokładny poziom szczegółowości zależy od etapu projektu, planowanego zastosowania modelu i wymaganych rezultatów. W jednych projektach model służy głównie do koordynacji, w innych wspiera bardziej techniczny workflow związany z dokumentacją i dalszym rozwojem BIM. W szerszych projektach międzybranżowych proces ten może być powiązany z Usługami modelowania BIM w Revit.

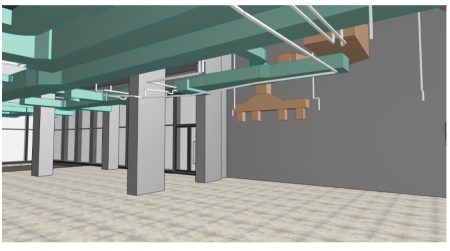

Projektowanie HVAC w Revit dla systemów budynkowych
Jednym z najważniejszych zastosowań projektowania HVAC w Revit jest koordynacja systemów wentylacji i instalacji mechanicznych w budynkach o ograniczonej przestrzeni technicznej. Kanały, urządzenia, sufity podwieszane, szachty i strefy serwisowe muszą funkcjonować w realnych ograniczeniach przestrzennych. Revit pozwala porządkować te systemy w odniesieniu do rzeczywistego środowiska budynku, zamiast traktować je jako odrębne warstwy 2D.
Jest to szczególnie ważne w projektach, w których systemy HVAC przecinają się z konstrukcją, oświetleniem, instalacjami sanitarnymi, ochroną przeciwpożarową i wymaganiami dostępowymi. Modelowe środowisko pracy daje zespołowi lepszy wgląd w logikę prowadzenia tras, rozmieszczenie urządzeń i zależności serwisowe jeszcze przed rozpoczęciem montażu.
Kiedy projektowanie instalacji mechanicznych w Revit jest potrzebne
Revit dla projektowania instalacji mechanicznych jest najbardziej wartościowy tam, gdzie projekt wymaga dokładnej koordynacji systemów oraz wiarygodnej geometrii cyfrowej dla workflow inżynierskiego. Najczęściej dotyczy to:
- budynków biurowych i komercyjnych,
- inwestycji mieszkaniowych,
- hoteli i obiektów hospitality,
- placówek medycznych i budynków użyteczności publicznej,
- obiektów przemysłowych i technicznych,
- projektów renowacji i retrofitów,
- istniejących budynków wymagających modernizacji HVAC,
- workflow dokumentacyjnych opartych na BIM.
Jest to szczególnie istotne tam, gdzie instalacje mechaniczne muszą zmieścić się w ograniczonych strefach sufitowych, pomieszczeniach technicznych lub współdzielonych przestrzeniach MEP. W takich warunkach samo projektowanie 2D zwykle nie daje wystarczającej kontroli nad przestrzenią, przebiegiem tras, dostępem serwisowym i potencjalnymi kolizjami.
Typowe zastosowania projektowania instalacji mechanicznych w Revit
| Sytuacja projektowa | Dlaczego projektowanie instalacji mechanicznych w Revit jest stosowane | Typowy rezultat |
|---|---|---|
| Projekt nowego budynku | Systemy HVAC i mechaniczne muszą zostać zintegrowane z workflow BIM | Skoordynowany model instalacji mechanicznych w Revit |
| Koordynacja MEP | Kanały i urządzenia muszą zostać dopasowane do konstrukcji i innych instalacji | Mniej kolizji i lepsze planowanie systemów |
| Modernizacja istniejących budynków | Nowe instalacje mechaniczne muszą zostać dopasowane do rzeczywistych warunków obiektu | Lepsza kontrola projektu w środowisku retrofit |
| Dokumentacja techniczna | Projekt wymaga czytelnych rysunków i widoków opartych na modelu | Dokumentacja mechaniczna oparta na Revit |
| Złożone strefy techniczne | Ograniczona przestrzeń wymaga dokładnej koordynacji tras i urządzeń | Bardziej efektywny rozwój układów mechanicznych |
Instalacje mechaniczne MEP w Revit dla koordynacji
Instalacje mechaniczne rzadko funkcjonują samodzielnie. Kanały, urządzenia, szachty, sufity podwieszane, korytarze serwisowe i strefy dostępu muszą być koordynowane z całym środowiskiem projektowym. Właśnie tutaj workflow instalacji mechanicznych MEP w Revit staje się szczególnie wartościowy.
W Revit systemy mechaniczne mogą być rozwijane równolegle z geometrią architektoniczną, konstrukcyjną i pozostałymi branżami inżynierskimi. Zwiększa to przejrzystość procesu projektowego i pozwala wykrywać konflikty systemowe znacznie wcześniej. W projektach wielobranżowych instalacje mechaniczne są często koordynowane równolegle z Usługami projektowania instalacji sanitarnych w Revit i innymi workflow MEP.

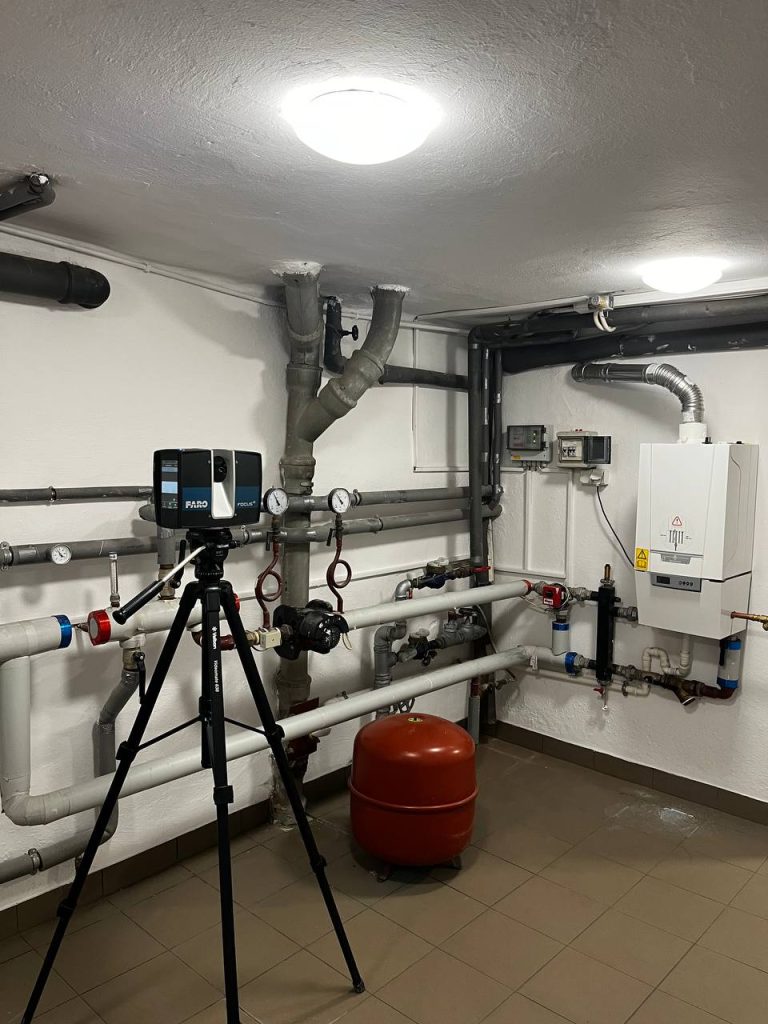

Projektowanie instalacji mechanicznych w Revit dla istniejących budynków
Projektowanie instalacji mechanicznych w istniejących budynkach wiąże się z innymi wyzwaniami niż nowa inwestycja. Archiwalna dokumentacja może nie odzwierciedlać rzeczywistych warunków sufitowych, strefy serwisowe bywają bardziej ograniczone niż zakładano, a wcześniejsze przebudowy mogły zmienić dostępne drogi prowadzenia instalacji.
W takich sytuacjach dokładny projekt zależy od wiarygodnej bazy wyjściowej. Gdy przed rozpoczęciem modelowania HVAC i instalacji mechanicznych konieczne jest pozyskanie rzeczywistej geometrii obiektu, workflow może być powiązany z Scan to Revit. Dzięki temu nowe systemy rozwijane są w odniesieniu do zmierzonych warunków budynku, a nie wyłącznie założeń projektowych.
W projektach renowacji, modernizacji i retrofitów znacząco poprawia to jakość koordynacji oraz ogranicza ryzyko przeróbek podczas montażu.
Modelowanie instalacji mechanicznych a workflow zorientowane na wykonawstwo
Niektóre projekty wymagają bardziej zaawansowanego poziomu rozwoju modelu, zwłaszcza wtedy, gdy logika montażu, precyzja układów oraz organizacja systemów muszą wspierać szczegółowe workflow inżynierskie. W takich przypadkach usługi modelowania instalacji mechanicznych w Revit mogą wykraczać poza model koordynacyjny i wspierać bardziej wykonawcze podejście do projektu.
Nie każdy projekt wymaga rezultatów zbliżonych do fabrication-ready, ale Revit może nadal odgrywać ważną rolę w przygotowaniu geometrii systemów, organizacji układów i wsparciu bardziej szczegółowych workflow tam, gdzie wymagana jest wyższa precyzja.
Korzyści z usług modelowania instalacji mechanicznych w Revit
Dobrze opracowany model mechaniczny poprawia nie tylko jakość rysunków. Pomaga uporządkować logikę systemów, relacje pomiędzy urządzeniami, strefy dostępu, ograniczenia tras i koordynację w całym projekcie.
Najważniejsze korzyści to:
- lepsza koordynacja z architekturą, konstrukcją i innymi branżami MEP,
- mniej kolizji przed rozpoczęciem montażu,
- bardziej niezawodne prowadzenie tras w ograniczonych przestrzeniach technicznych,
- czytelniejsza dokumentacja i widoki systemowe,
- lepsze wsparcie dla planowania renowacji i modernizacji,
- mocniejszy workflow BIM dla zespołów inżynierskich i wykonawczych.
W technicznie złożonych projektach taki poziom koordynacji ma często bezpośredni wpływ na efektywność realizacji, jakość montażu i wiarygodność dokumentacji.
Dokumentacja i rezultaty
W zależności od zakresu projektu usługi projektowania instalacji mechanicznych w Revit mogą wspierać różne rezultaty, w tym:
- skoordynowane modele HVAC i instalacji mechanicznych,
- układy tras kanałów wentylacyjnych,
- rozmieszczenie urządzeń i organizację systemów,
- koordynację stref sufitowych i pomieszczeń technicznych,
- modelowe wsparcie przeglądów inżynierskich,
- rzuty, przekroje i widoki techniczne,
- wsparcie dokumentacji oraz planowania projektu.
Tam, gdzie model ma wspierać przygotowanie rysunków i uporządkowanych rezultatów technicznych, workflow może zostać rozszerzony o Usługi rysunków Revit.
Dlaczego projektowanie instalacji mechanicznych w Revit ma znaczenie
Instalacje mechaniczne wpływają na to, jak działa budynek, jak wykorzystywana jest przestrzeń i jak założenia projektowe są przekładane na montaż. Gdy systemy te rozwijane są w skoordynowanym środowisku BIM, zespół zyskuje lepszą kontrolę nad trasami, układami, prześwitami i interakcją z innymi branżami.
Dla projektów obejmujących HVAC, modernizacje, przestrzenie techniczne i koordynację wielobranżową usługi projektowania instalacji mechanicznych w Revit zapewniają bardziej skalowalny i wiarygodny workflow niż rozproszone projektowanie 2D.
FAQ
Czym jest projektowanie instalacji mechanicznych w Revit?
Projektowanie instalacji mechanicznych w Revit to modelowanie i koordynacja systemów HVAC oraz innych instalacji mechanicznych w środowisku Autodesk Revit.
Co obejmują instalacje mechaniczne MEP w Revit?
Najczęściej obejmują kanały wentylacyjne, systemy wentylacji, dystrybucję powietrza, rozmieszczenie urządzeń oraz koordynację z architekturą, konstrukcją i innymi instalacjami MEP.
Kiedy projektowanie HVAC w Revit jest potrzebne?
Jest potrzebne wtedy, gdy systemy mechaniczne muszą być koordynowane w środowisku BIM, szczególnie w projektach z ograniczoną przestrzenią techniczną, wymaganiami międzybranżowymi lub złożonymi strefami serwisowymi.
Czy projektowanie instalacji mechanicznych w Revit stosuje się w istniejących budynkach?
Tak. Jest szeroko wykorzystywane w projektach renowacji, retrofitów i modernizacji, gdzie nowe systemy HVAC muszą zostać dopasowane do rzeczywistych warunków budynku.
Czy modele mechaniczne w Revit wspierają dokumentację?
Tak. Modele mechaniczne w Revit mogą wspierać rzuty, przekroje, widoki techniczne i inne rezultaty dokumentacyjne oparte na modelu.
Jakie są korzyści z używania Revit do projektowania instalacji mechanicznych?
Najważniejsze korzyści to lepsza koordynacja, mniej kolizji, czytelniejsza dokumentacja i lepsza kontrola nad układem systemów mechanicznych w budynku.
