Ekspresowa inwentaryzacja 3D budynku magazynowego w Bielsku-Białej – 1150 m²

Zrealizowaliśmy kompleksową inwentaryzację architektoniczną budynku magazynowego w Bielsku-Białej o łącznej powierzchni około 1150 m². Głównym celem projektu było szybkie pozyskanie wiarygodnej bazy projektowej dla planowanej przebudowy, przy zachowaniu wysokiej dokładności pomiarowej i pełnej użyteczności danych dla dalszych prac projektowych.

Ze względu na presję czasową po stronie Inwestora szczególnie istotne było maksymalne skrócenie całego procesu — od prac terenowych po przygotowanie finalnej dokumentacji. Dzięki wykorzystaniu naziemnego skaningu laserowego 3D wykonaliśmy pomiary obiektu w ciągu zaledwie 2 dni, a kompletną dokumentację 2D oraz dane pomiarowe przekazaliśmy w ciągu 10 dni roboczych. Taki model pracy pozwolił znacząco przyspieszyć rozpoczęcie kolejnych etapów projektowych.

Przegląd projektu

Typ projektu: ekspresowa inwentaryzacja 3D pod projekt przebudowy
Lokalizacja: Bielsko-Biała
Powierzchnia: ok. 1150 m²
Cel: dostarczenie kompletnej bazy projektowej obejmującej chmurę punktów, dokumentację 2D oraz model 3D
Tryb realizacji: ultra-szybki harmonogram opracowania
Kluczowy parametr: przygotowanie modelu 3D obiektu w formacie .obj oraz pełnej dokumentacji gotowej do dalszego wykorzystania projektowego.

Zakres prac

Zakres realizacji obejmował pełne opracowanie pomiarowe budynku magazynowego, w tym:

• skanowanie wnętrz oraz elewacji obiektu,
• przygotowanie kompletnej chmury punktów,
• opracowanie dokumentacji 2D,
• przygotowanie modelu 3D budynku,
• przekazanie danych w formatach kompatybilnych z dalszym środowiskiem projektowym CAD/BIM.

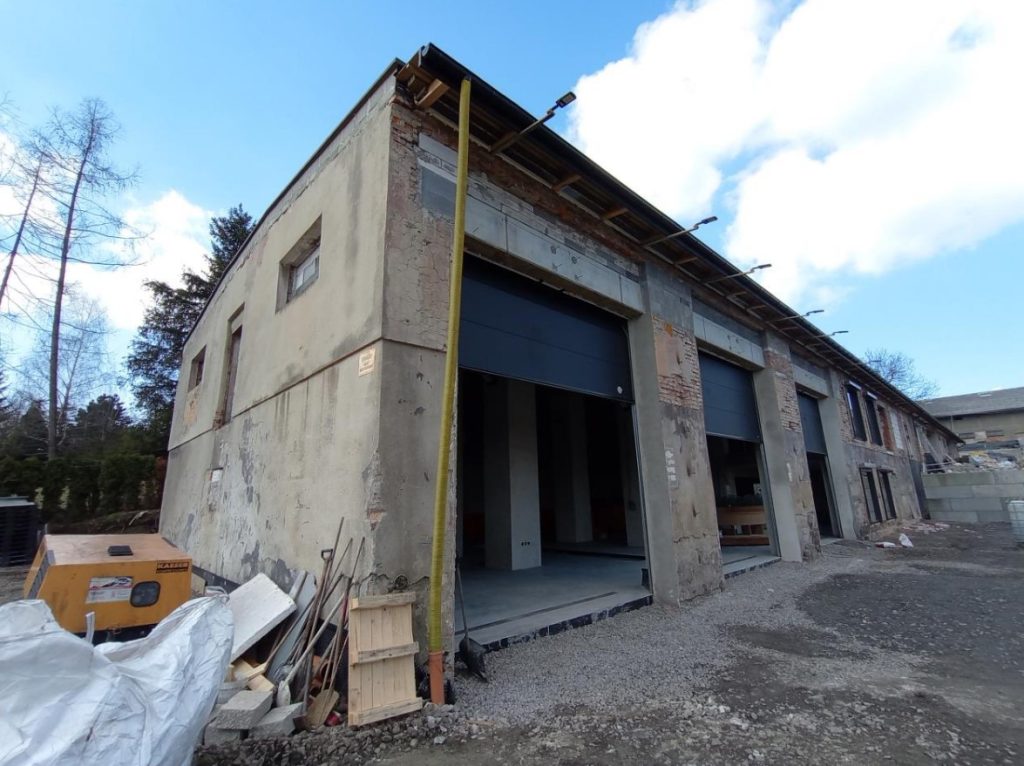

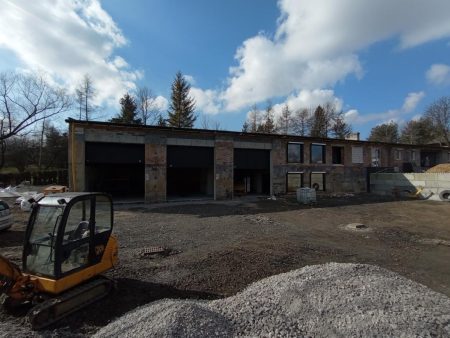

Na stronach graficznych pliku widać zarówno fotografie obiektu w stanie istniejącym, jak i przykładowe opracowania elewacji oraz uproszczony model 3D, który stanowi końcowy rezultat prac pomiarowych i modelarskich. Szczególnie dobrze pokazuje to zestawienie z kolejnych stron dokumentu: zdjęcia budynku, rysunki elewacji oraz finalny model bryłowy.

Wyzwania projektu

Krótki termin realizacji

Największym wyzwaniem była konieczność przygotowania kompletnego materiału projektowego w zaledwie 10 dni roboczych. Taki harmonogram wymagał bardzo sprawnej organizacji zarówno prac terenowych, jak i późniejszego opracowania danych. Jednocześnie nie było miejsca na kompromisy w zakresie jakości dokumentacji.

Praca w czynnym obiekcie

Inwentaryzacja była prowadzona w funkcjonującym budynku magazynowym z aktywną infrastrukturą techniczną i bieżącą logistyką wewnętrzną. Oznaczało to konieczność odpowiedniego zaplanowania sesji terenowej tak, aby z jednej strony skutecznie pozyskać dane, a z drugiej nie zakłócić pracy obiektu.

Wymóg pełnej użyteczności projektowej

Sama chmura punktów nie była tu celem końcowym. Kluczowe było przekształcenie danych pomiarowych w dokumentację, którą projektanci i branżyści mogą wykorzystać bez dodatkowego czyszczenia, korygowania czy ponownego opracowywania. To wymagało wysokiej jakości rejestracji skanów i bardzo dokładnego etapu przygotowania rysunków.

Dane techniczne i dokładność

Do realizacji projektu zastosowaliśmy naziemny skaning laserowy 3D, który pozwolił szybko i precyzyjnie odwzorować geometrię budynku. Zadeklarowana dokładność geometryczna opracowania wynosiła ±5 mm na dystansie 10 m, co zapewniło odpowiedni poziom precyzji do dalszych prac projektowych.

Technologia skanowania 3D pozwoliła pozyskać kompletny zestaw danych przestrzennych znacznie szybciej niż przy użyciu tradycyjnych metod pomiarowych. Miało to szczególne znaczenie przy obiekcie o funkcji magazynowej, gdzie liczy się zarówno tempo prac, jak i ograniczenie ingerencji w codzienne funkcjonowanie budynku.

Metodologia i sprint projektowy

1. Skanowanie terenowe — dni 1–2

W pierwszym etapie przeprowadziliśmy sprawną sesję pomiarową obejmującą wnętrza budynku oraz elewacje. Dzięki dobrze zaplanowanej pracy terenowej cały zakres skanowania został zrealizowany w ciągu dwóch dni.

2. Przetwarzanie danych — dni 2–4

Po zakończeniu skanowania wykonaliśmy łączenie skanów, czyszczenie chmury punktów oraz przygotowanie danych do dalszego opracowania. Ten etap był kluczowy dla zachowania dokładności i spójności całego materiału wejściowego.

3. Opracowanie dokumentacji — dni 5–9

Na podstawie chmury punktów przygotowaliśmy dokumentację 2D, obejmującą rzuty, przekroje i elewacje. Był to intensywny etap pracy CAD, którego celem było przekształcenie danych skaningowych w praktyczne opracowanie projektowe. Dokumentacja została przygotowana w formatach DWG i PDF.

4. Finalizacja i przekazanie — dzień 10

Na końcu przeprowadziliśmy kontrolę jakości, sprawdzenie kompletności plików oraz przygotowanie finalnego pakietu do przekazania Inwestorowi. Dzięki temu klient otrzymał pełen zestaw materiałów gotowych do wykorzystania przez projektantów.

Rezultaty i deliverables

W ramach projektu przekazaliśmy:

• kompletną chmurę punktów w formatach RCP oraz E57,
• precyzyjną dokumentację 2D: rzuty, przekroje i elewacje w formatach DWG i PDF,
• raport techniczny zawierający metodologię oraz parametry dokładnościowe,

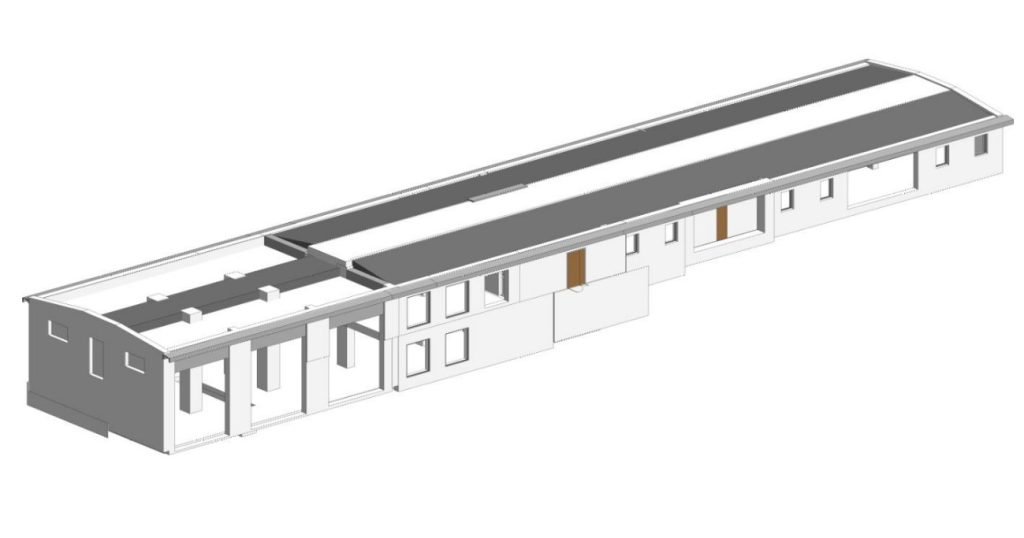

• model 3D obiektu, przygotowany na podstawie chmury punktów i gotowy do dalszego wykorzystania projektowego.

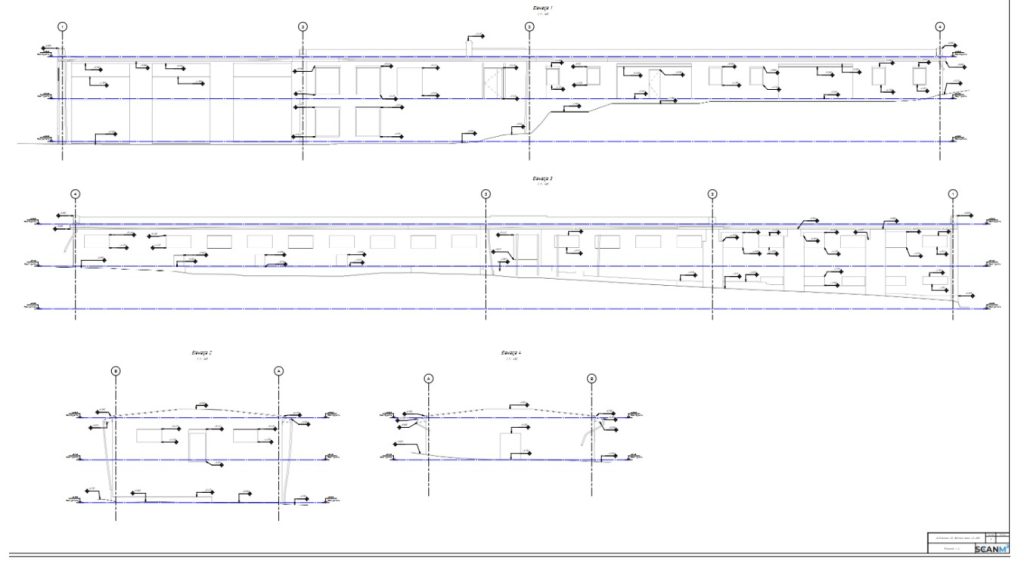

Na ostatnich stronach pliku widać przykładowe rezultaty tych prac: zdjęcia obiektu, arkusz z elewacjami oraz finalny model 3D budynku magazynowego, który odzwierciedla geometrię całego obiektu w czytelnej formie projektowej.

Efekt dla klienta

Najważniejszym rezultatem projektu było znaczące skrócenie czasu potrzebnego na przygotowanie kompletnej bazy do dalszego projektowania. Dzięki zastosowaniu skaningu laserowego 3D Inwestor otrzymał pełny pakiet danych pomiarowych i dokumentacyjnych w czasie istotnie krótszym niż przy klasycznym podejściu pomiarowym.

Projekt przyniósł klientowi kilka kluczowych korzyści:

• szybkie rozpoczęcie kolejnych etapów przebudowy,
• ograniczenie czasu prac terenowych,
• wysoki poziom dokładności danych,
• gotowość materiałów do użycia przez projektantów i branżystów,
• brak konieczności dodatkowych korekt lub ponownego przetwarzania danych.

Dodatkową wartością był przygotowany model 3D, który może być bezpośrednio wykorzystywany w dalszych pracach w środowisku CAD/BIM i stanowi wygodną cyfrową bazę odniesienia dla przyszłych decyzji projektowych.

Podsumowanie

Ten projekt pokazuje, jak w ScanM2 realizujemy szybkie i precyzyjne inwentaryzacje 3D dla obiektów przemysłowych i magazynowych, gdy liczy się zarówno termin, jak i jakość danych. W przypadku budynku magazynowego w Bielsku-Białej połączyliśmy krótki czas realizacji, dokładny pomiar oraz pełną użyteczność końcowej dokumentacji.

Efektem była kompletna baza projektowa, która pozwoliła klientowi sprawnie przejść do kolejnych etapów przebudowy bez opóźnień i bez ryzyka pracy na niepełnych danych.
