Precyzyjna dokumentacja budynku przemysłowego w Niemczech – kompleksowa inwentaryzacja 2530 m²

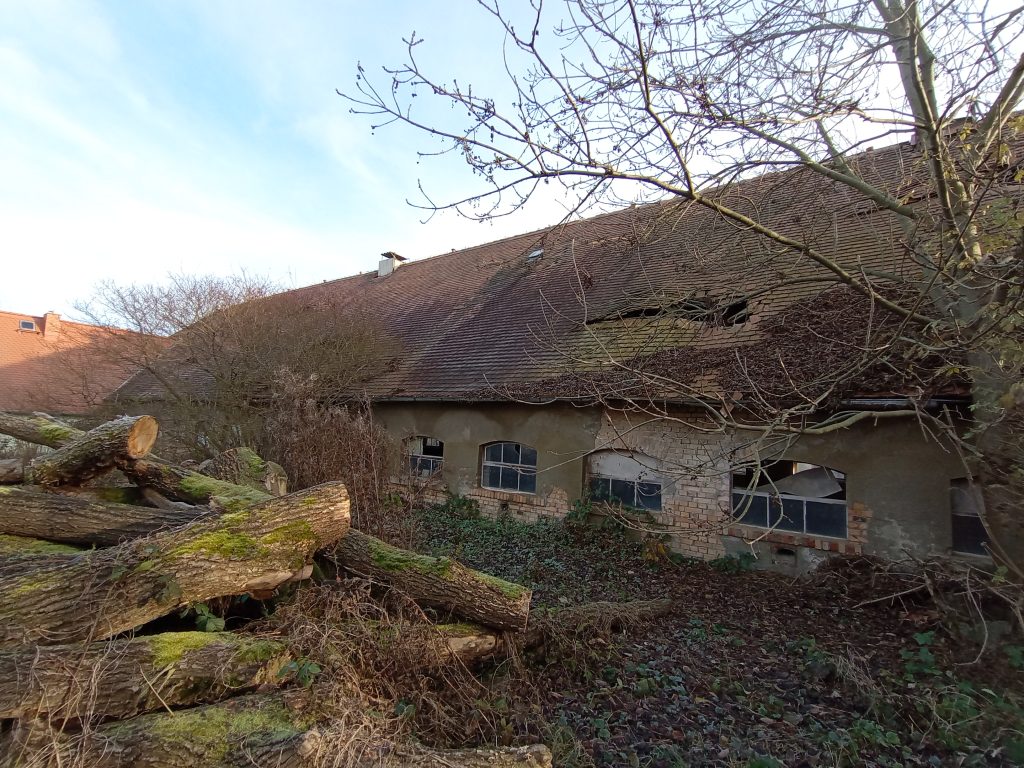

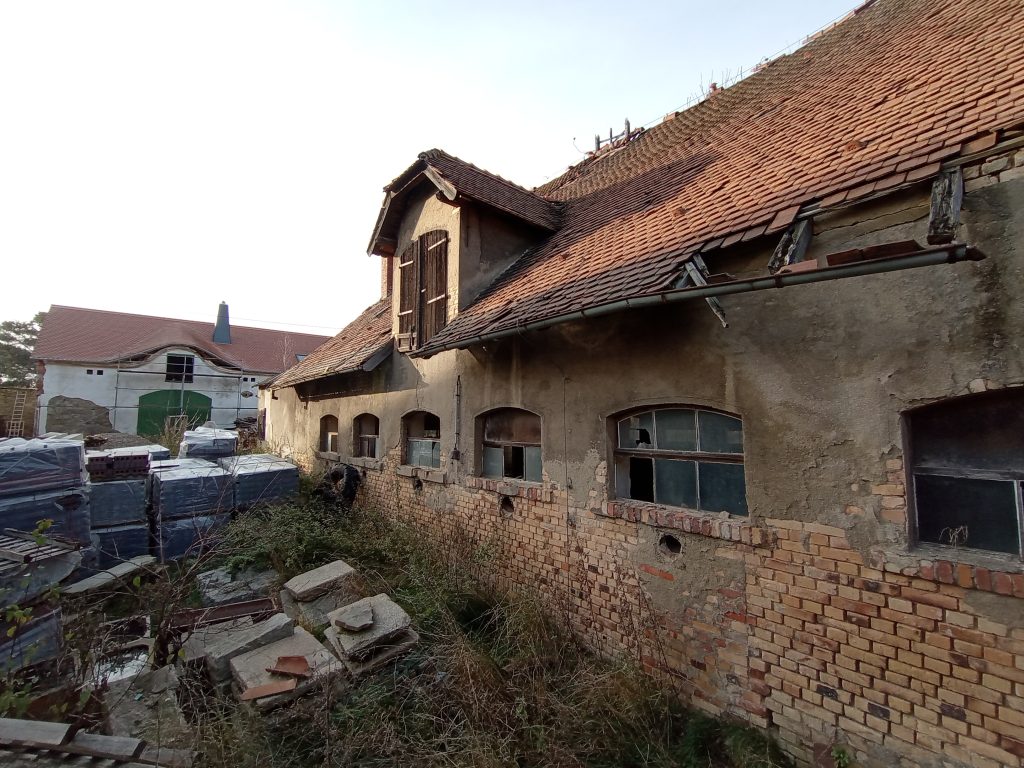

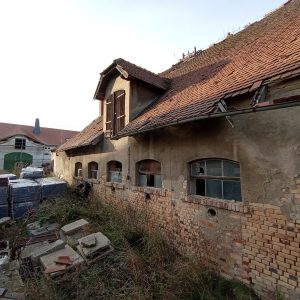

Zrealizowaliśmy szczegółową inwentaryzację architektoniczną historycznego budynku przemysłowego w miejscowości Maltitz w Niemczech. Obiekt o złożonej strukturze konstrukcyjnej wymagał dokładnego opracowania dokumentacji projektowej obejmującej wnętrza, elewacje oraz konstrukcję więźby dachowej.
Dzięki zastosowaniu naziemnego skaningu laserowego 3D możliwe było szybkie pozyskanie kompletnego zestawu danych pomiarowych oraz przygotowanie pełnej dokumentacji 2D bez konieczności wykonywania dodatkowych pomiarów w terenie.
Przegląd projektu
Typ projektu: Inwentaryzacja architektoniczna 3D pod opracowanie dokumentacji projektowej
Lokalizacja: Maltitz, Niemcy

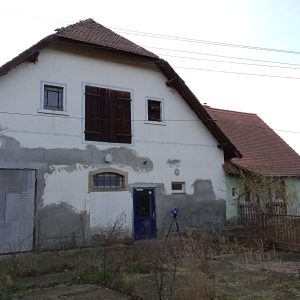

Typ obiektu: Historyczny budynek przemysłowy
Powierzchnia wnętrz: ok. 1650 m²
Powierzchnia elewacji: ok. 880 m²
Zakres opracowania:
- rzuty kondygnacji
- przekroje budynku
- elewacje
- dokumentacja konstrukcji więźby dachowej
Cel projektu:
Dostarczenie kompletnej dokumentacji 2D CAD przygotowanej na podstawie chmury punktów 3D.
Wyzwania projektu
Złożona konstrukcja obiektu
Stare budynki przemysłowe często charakteryzują się nieregularną geometrią oraz rozbudowanymi elementami konstrukcyjnymi, szczególnie w obrębie więźby dachowej.
Duża liczba detali konstrukcyjnych
Dokumentacja obejmowała nie tylko kondygnacje budynku, lecz również szczegółową strukturę dachu, co znacząco zwiększyło zakres opracowania.
Minimalizacja konieczności powrotu na obiekt
Klient potrzebował kompletnego zestawu danych pomiarowych umożliwiającego analizę obiektu bez konieczności ponownych wizyt terenowych.
Dane techniczne i dokładność
- metoda pomiaru: naziemny skaning laserowy 3D (TLS)
- skaner: Faro Focus (tryb standardowy)
- tryb skanowania: czarno-biały (bez tekstury RGB)
- gęstość chmury punktów: ok. 700–1000 pkt/m²
- dokładność pomiaru: około ±2–3 mm w typowym zakresie pracy skanera
Metodologia realizacji
1. Skanowanie obiektu (Dni 1–2)

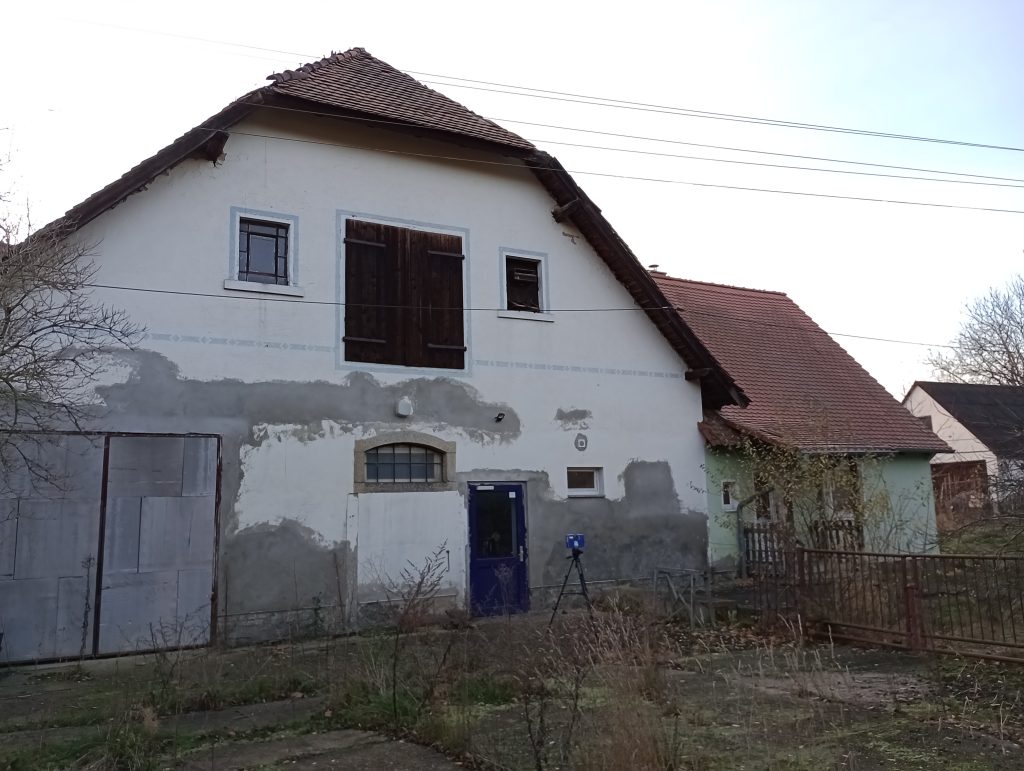

W ciągu dwóch dni wykonano pełne skanowanie wnętrz budynku oraz elewacji przy użyciu naziemnego skanera laserowego. Pozyskano kompletną chmurę punktów obejmującą wszystkie elementy konstrukcyjne obiektu.
2. Rejestracja i przygotowanie chmury punktów (Dzień 3)
Po zakończeniu prac terenowych przeprowadzono proces:
- łączenia skanów
- weryfikacji dokładności
- przygotowania chmury punktów do dalszych opracowań
Na tym etapie klient otrzymał również dostęp do wirtualnego spaceru umożliwiającego szybkie zapoznanie się z obiektem.
3. Opracowanie dokumentacji CAD (Dni 4–15)
Na podstawie chmury punktów przygotowano:

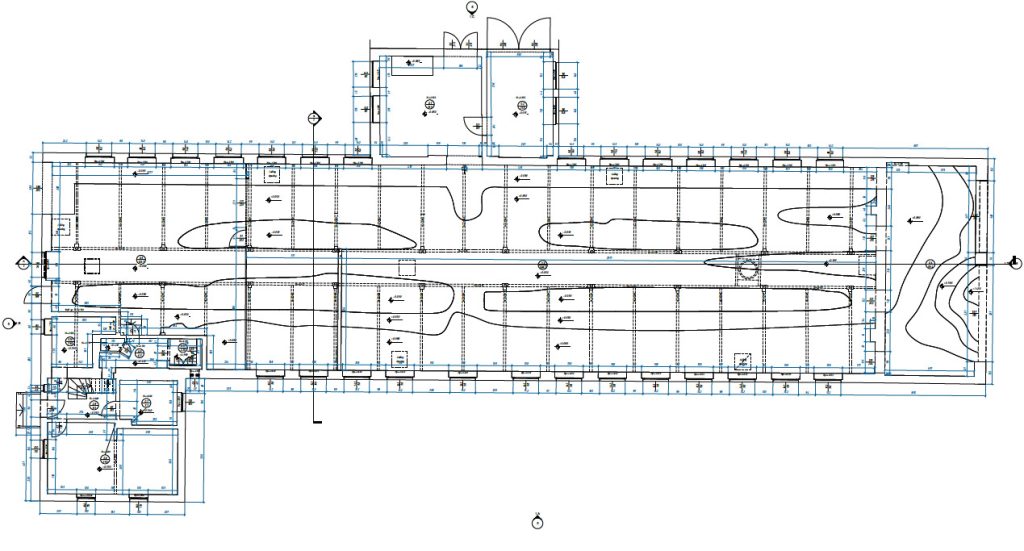

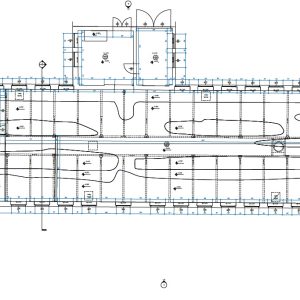

- rzuty kondygnacji

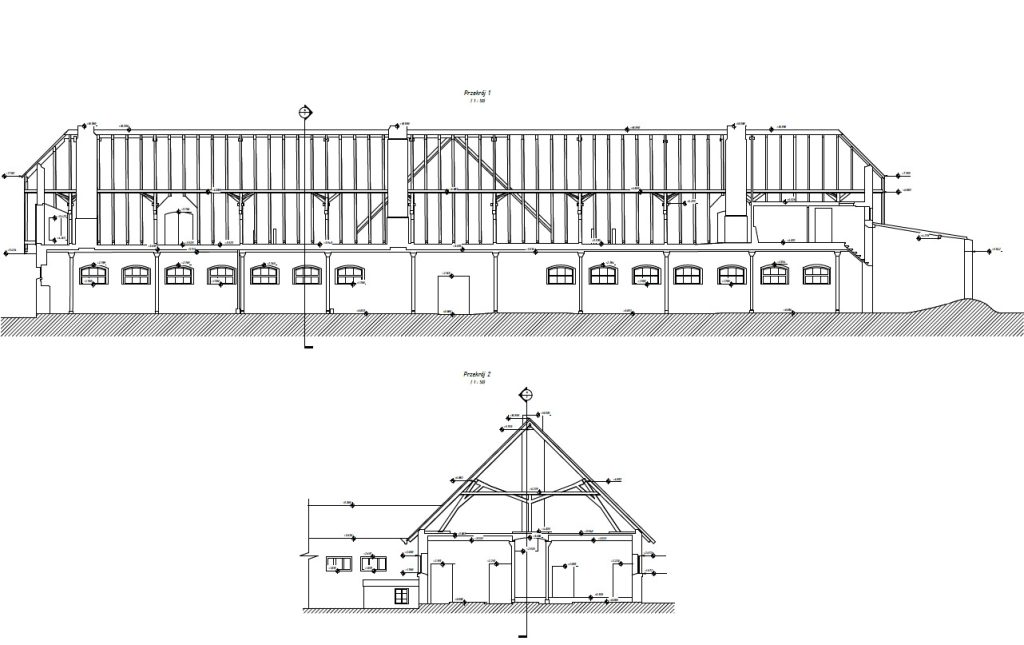

- przekroje budynku

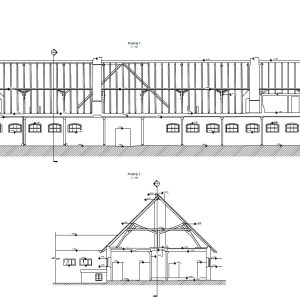

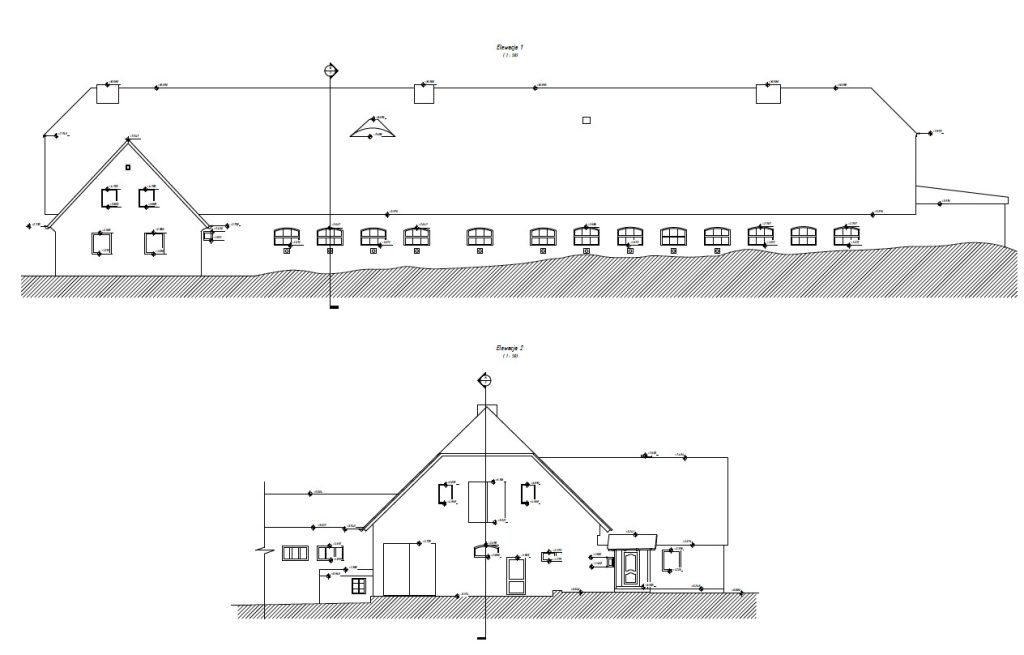

- elewacje

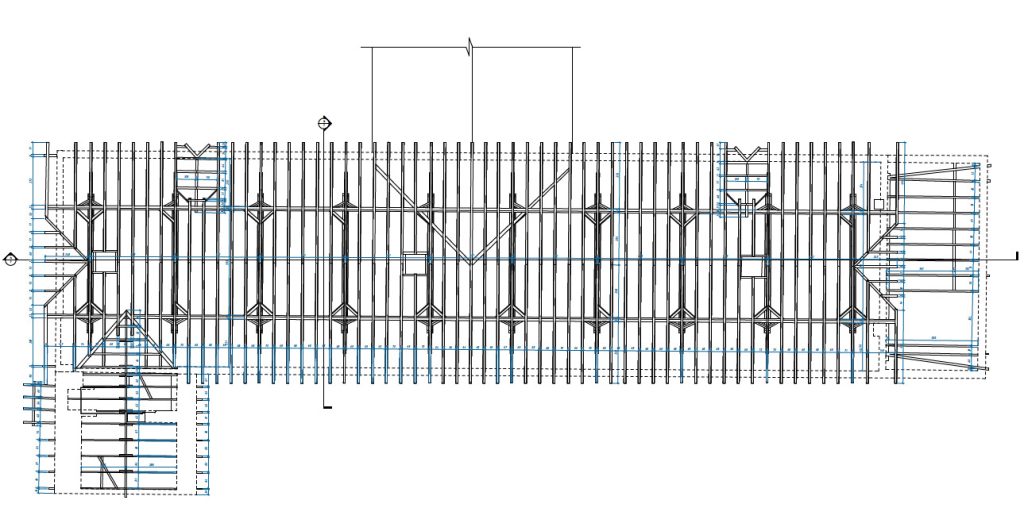

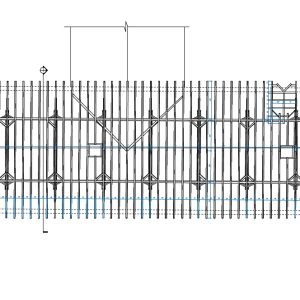

- dokumentację konstrukcji więźby dachowej
Dokumentacja została opracowana w środowisku CAD z zachowaniem wysokiej dokładności geometrycznej.
Wyniki projektu
Rezultatem realizacji była kompletna dokumentacja obiektu przygotowana na podstawie chmury punktów 3D.
Rezultaty skanowania laserowego 3D budynku przemysłowego w Niemczech

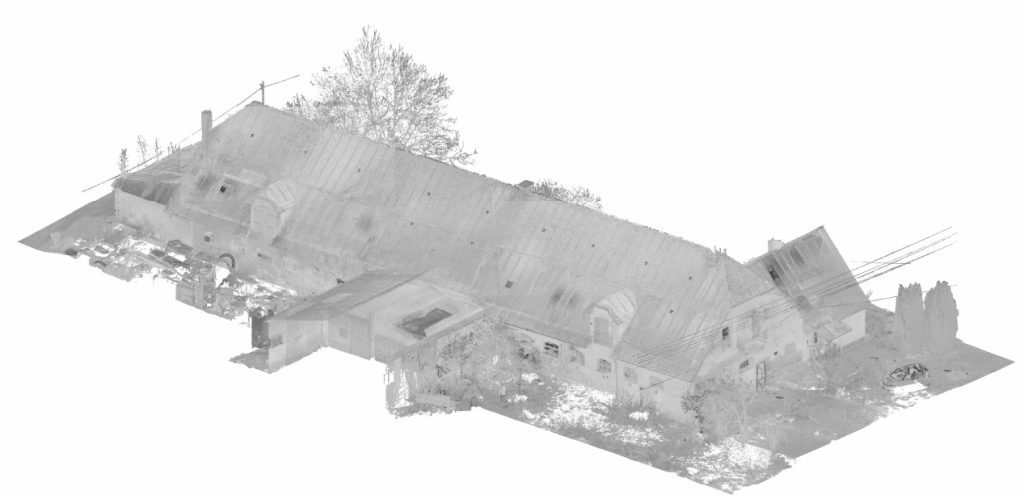

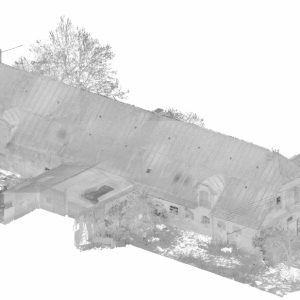

Chmura punktów
- formaty RCP / RCS
Dokumentacja 2D
- rzuty
- przekroje
- elewacje
- formaty DWG oraz PDF
Materiały dodatkowe
- dokumentacja fotograficzna
- wirtualny spacer po obiekcie
Kluczowe korzyści dla inwestora
Brak konieczności dodatkowych pomiarów
Kompletna chmura punktów umożliwia analizę dowolnych fragmentów obiektu bez ponownego wyjazdu na miejsce.
Zdalna analiza obiektu
Dzięki wirtualnemu spacerowi projektanci mogą zapoznać się z przestrzenią jeszcze przed rozpoczęciem prac projektowych.
Pełna baza projektowa
Dokumentacja CAD została przygotowana bezpośrednio na podstawie dokładnych danych pomiarowych.
Optymalizacja procesu projektowego
Zespół projektowy otrzymał komplet materiałów umożliwiających rozpoczęcie prac bez konieczności dodatkowych wizyt na obiekcie.
