Skanowanie elewacji I Liceum Ogólnokształcącego im. Oskara Kolberga w Kościanie
Zrealizowaliśmy kompleksowe skanowanie elewacji budynku I Liceum Ogólnokształcącego im. Oskara Kolberga w Kościanie. Obiekt o charakterze historycznym wyróżnia się bogatymi detalami architektonicznymi oraz złożoną geometrią elewacji, co wymagało zastosowania precyzyjnych metod pomiarowych.
W ramach prac wykonano szczegółową dokumentację elewacji z wykorzystaniem technologii naziemnego skanowania laserowego. Dzięki temu możliwe było dokładne odwzorowanie geometrii budynku, elementów dekoracyjnych oraz wszystkich charakterystycznych detali architektonicznych.
Opracowana dokumentacja stanowi solidną bazę do dalszych prac projektowych, konserwatorskich oraz archiwizacji stanu istniejącego obiektu.
Przegląd projektu
Typ projektu: Skanowanie elewacji I Liceum Ogólnokształcącego im. Oskara Kolberga w Kościanie
Lokalizacja: Kościan
Powierzchnia: ok. 2000 m²
Cel: wykonanie skanowania oraz przygotowanie kompletnej dokumentacji elewacji w formie rysunków 2D
Kluczowy parametr: dokładne odwzorowanie geometrii elewacji wraz z detalami architektonicznymi
Wyzwania projektu
Dokładność odwzorowania detali architektonicznych
Budynek liceum posiada liczne elementy dekoracyjne, gzymsy, obramowania okien oraz detale architektoniczne wymagające bardzo precyzyjnego odwzorowania. Wykorzystanie technologii skanowania laserowego umożliwiło zebranie szczegółowych danych pomiarowych bez konieczności wykonywania wielu pomiarów manualnych.
Prace w przestrzeni miejskiej
Projekt realizowany był w centrum miasta, co wymagało odpowiedniej organizacji stanowisk pomiarowych oraz koordynacji prac terenowych.
Dostęp do górnych partii elewacji
Aby dokładnie zeskanować górne fragmenty fasady oraz elementy dekoracyjne znajdujące się na wysokości, wykorzystano podnośnik koszowy, który umożliwił precyzyjne skanowanie trudno dostępnych części budynku.
Dane techniczne i dokładność
- naziemne skanowanie laserowe obiektu
- chmura punktów jako baza projektowa
- opracowanie dokumentacji elewacji w 2D
- dokładność pomiaru: ±4 mm
Metodologia projektu
Proces realizacji projektu obejmował kilka etapów:
- wykonanie naziemnego skanowania laserowego elewacji budynku
- wstępne przetwarzanie danych oraz łączenie i wyrównanie chmury punktów
- opracowanie dokumentacji 2D na podstawie chmury punktów
- wewnętrzną kontrolę jakości oraz koordynację zakresu prac z Inwestorem
- przygotowanie i eksport finalnych plików

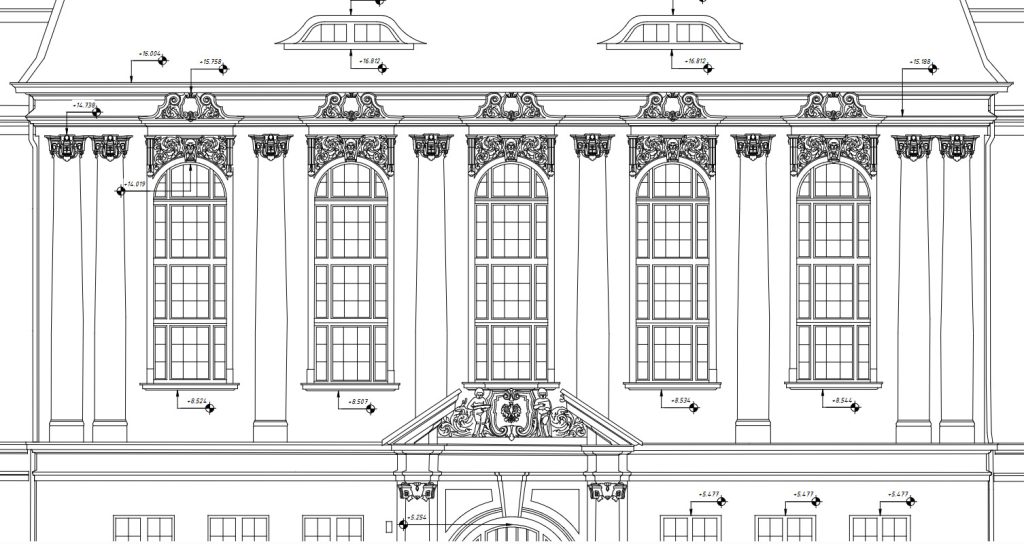

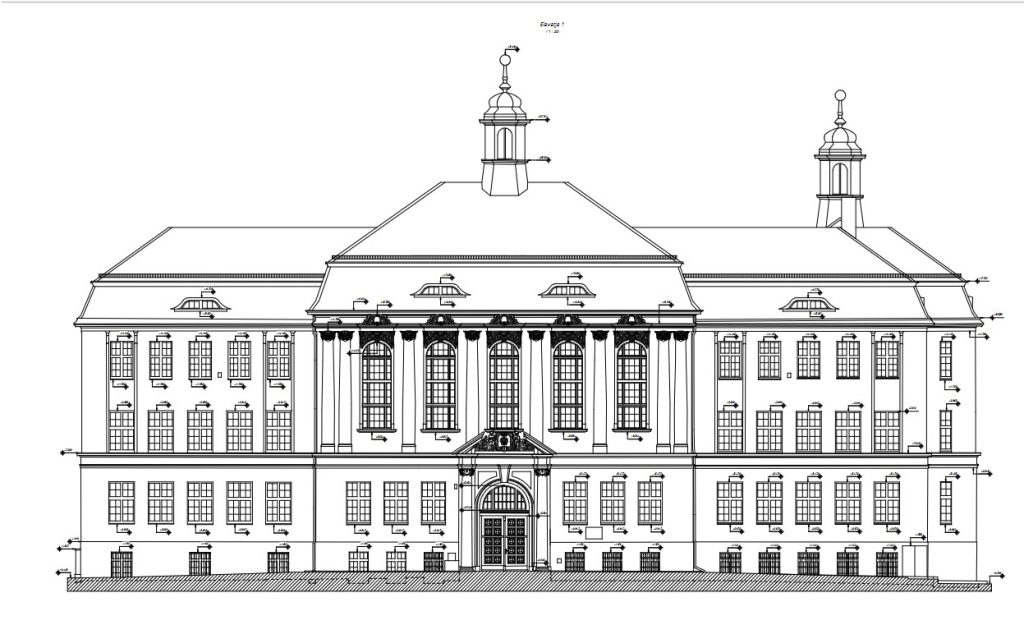

Dokumentacja elewacji
Wyniki projektu
Rezultatem prac była kompletna dokumentacja elewacji budynku obejmująca:
✔ chmurę punktów – dokładne odwzorowanie geometrii obiektu
✔ dokumentację elewacji w formacie 2D (DWG / PDF)
✔ raport techniczny zawierający parametry pomiarowe i metodologię opracowania
Dzięki zastosowaniu technologii skanowania laserowego możliwe było znaczące przyspieszenie procesu opracowania dokumentacji przy zachowaniu wysokiej dokładności pomiarowej.
