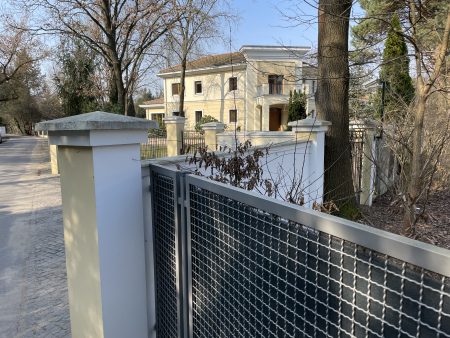

Precyzyjny pomiar ozdobnej bramy i ogrodzenia w Konstancinie
Zrealizowaliśmy szczegółową inwentaryzację pomiarową ozdobnej bramy i ogrodzenia posesji zlokalizowanej w Konstancinie-Jeziornie. Ze względu na długość konstrukcji oraz konieczność dokładnego odwzorowania przebiegu ogrodzenia, punktów załamania i różnic wysokościowych, projekt wymagał zastosowania precyzyjnej metody pomiarowej.
Do prac wykorzystano naziemny skaning laserowy 3D, który pozwolił uzyskać wysokorozdzielczą chmurę punktów i przygotować dokładną dokumentację 2D CAD. Dzięki temu inwestor otrzymał wiarygodny materiał do dalszych prac projektowych, remontowych lub wykonawczych.
Przegląd projektu
Typ projektu: inwentaryzacja architektoniczna 2D
Typ obiektu: ozdobna brama i ogrodzenie posesji
Lokalizacja: Konstancin-Jeziorna, Polska
Parametry obiektu:
- długość całkowita: 72,20 m
- wysokość: 1,80–2,00 m
- powierzchnia elewacji: ok. 150 m²
Zakres opracowania:
- rzut ogrodzenia / plan sytuacyjny
- dokładne rozmieszczenie słupków
- punkty załamania konstrukcji
- elewacja ogrodzenia od strony ulicy
- dokumentacja spadków terenu i wysokości przęseł
Cel projektu
Celem projektu było przygotowanie dokładnej dokumentacji istniejącego ogrodzenia, która mogła posłużyć jako podstawa do dalszych prac projektowych i wykonawczych.
Szczególnie istotne było precyzyjne odwzorowanie przebiegu ogrodzenia na całej długości ponad 72 metrów oraz uchwycenie zmian wysokościowych terenu. Przy tego typu obiektach tradycyjne pomiary mogą prowadzić do narastających odchyleń, dlatego zastosowanie skaningu laserowego pozwoliło znacząco ograniczyć ryzyko błędów.
Wyzwania projektu
Precyzyjne odwzorowanie przebiegu granic
Przy tak długiej konstrukcji kluczowe było dokładne naniesienie osi ogrodzenia względem terenu oraz poprawne odwzorowanie wszystkich punktów załamania. Nawet niewielkie błędy pomiarowe mogłyby przełożyć się na problemy w dalszych pracach projektowych.
Zmienna niweleta terenu
Ogrodzenie przebiegało po terenie o zmiennych wysokościach. Wymagało to gęstego próbkowania danych oraz dokładnej rejestracji rzędnych góry i dołu ogrodzenia.
Analiza stanu istniejącego
Dokumentacja musiała uwzględniać rzeczywisty stan konstrukcji, w tym pionowość słupków, geometrię przęseł oraz ewentualne odkształcenia. Dane te były istotne dla dalszych decyzji projektowych i remontowych.
Dane techniczne i dokładność
Metoda pomiaru: naziemny skaning laserowy 3D (TLS)
Dokładność pomiarowa: ok. ±2–3 mm

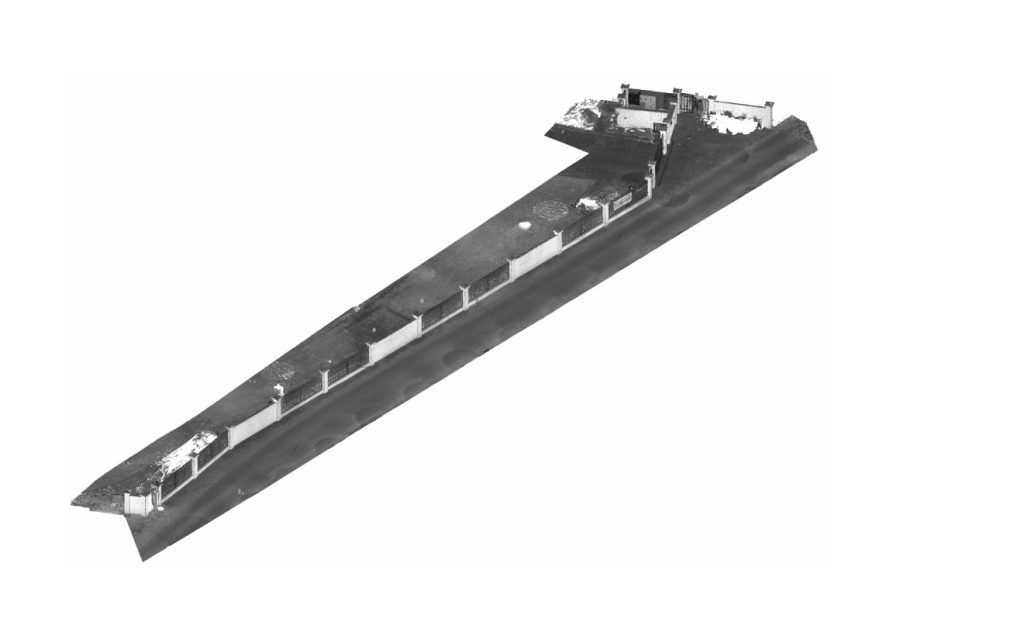

Wynikowym materiałem była wysokorozdzielcza chmura punktów, która posłużyła jako podkład do opracowania precyzyjnych rysunków CAD.
Metodologia realizacji
1. Skanowanie w terenie
Wzdłuż linii ogrodzenia wykonano serię stanowisk skanera. Pozwoliło to uzyskać pełne pokrycie geometrii obiektu i ograniczyć martwe pola pomiarowe.
2. Przetwarzanie danych
Po zakończeniu pomiarów wykonano łączenie skanów w jedną spójną chmurę punktów w układzie lokalnym. Dane zostały oczyszczone i przygotowane do dalszego opracowania kreślarskiego.
3. Opracowanie dokumentacji 2D

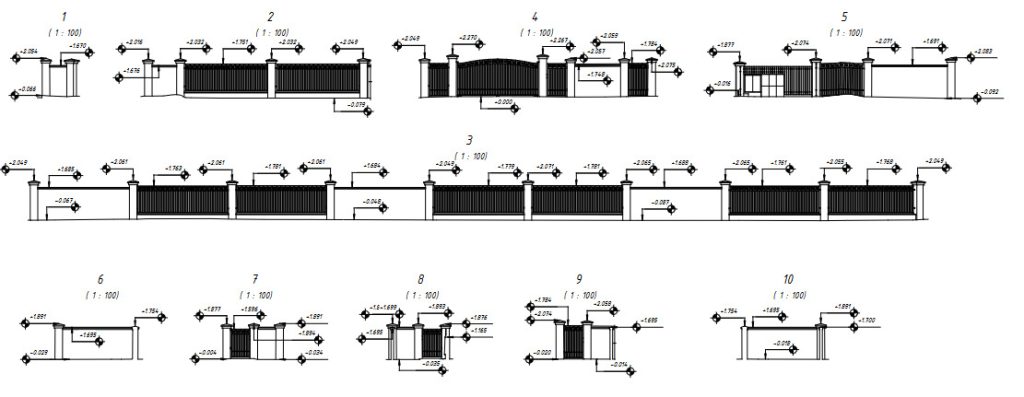

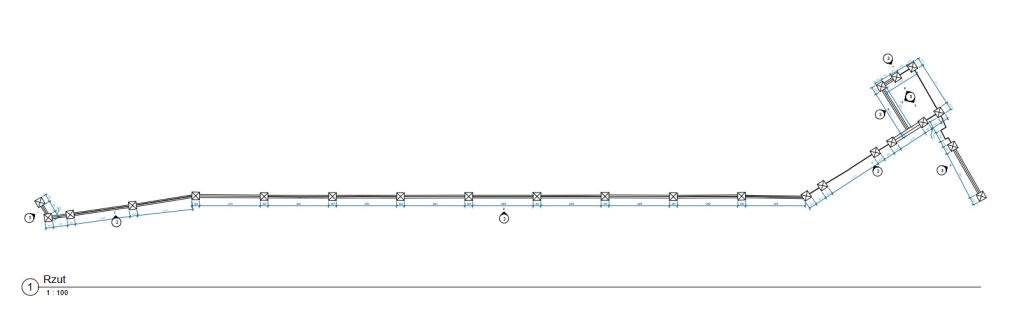

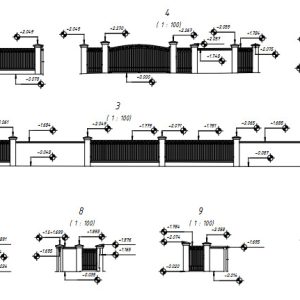

Na podstawie chmury punktów przygotowano precyzyjne rysunki wektorowe, obejmujące rzut ogrodzenia oraz widoki elewacyjne od strony ulicy.
Wyniki projektu
Wyniki skanowania i dokumentacja CAD
Klient otrzymał kompletną dokumentację 2D obejmującą:
- rzut ogrodzenia
- widoki elewacyjne
- dokumentację przebiegu ogrodzenia
- odwzorowanie wysokości i spadków terenu
Formaty plików: DWG, PDF
Kluczowe korzyści dla inwestora
Eliminacja błędów pomiarowych
Przy długich obiektach liniowych tradycyjne metody pomiarowe są narażone na błąd narastający. Skaning laserowy pozwolił wyeliminować ten problem i uzyskać spójną geometrię całego ogrodzenia.
Kompletna informacja o geometrii
Inwestor otrzymał dokładne dane dotyczące przebiegu ogrodzenia, pionowości słupków, wysokości przęseł oraz różnic terenowych.
Gotowa baza do dalszych prac
Pliki DWG mogą zostać bezpośrednio wykorzystane przez architekta, projektanta lub wykonawcę do dalszego opracowania projektu, naniesienia zmian lub przygotowania prac remontowych.
Preview
Precyzyjna inwentaryzacja ozdobnej bramy i ogrodzenia w Konstancinie-Jeziornie z wykorzystaniem skaningu laserowego 3D. Na podstawie chmury punktów przygotowano dokumentację 2D CAD w formatach DWG i PDF.
