Jak powstaje dokumentacja istniejących budynków na podstawie skanowania laserowego

Dokładna dokumentacja istniejących budynków stanowi podstawę dla projektów modernizacji, przebudowy oraz adaptacji obiektów. Zanim architekci i inżynierowie rozpoczną projektowanie, potrzebują wiarygodnych danych o rzeczywistym stanie obiektu.

W praktyce dokumentacja archiwalna często jest nieaktualna lub niepełna, dlatego coraz częściej wykorzystuje się skanowanie laserowe 3D budynków, które pozwala odwzorować obiekt w formie cyfrowej i stworzyć dokładną dokumentację techniczną.

Dlaczego dokumentacja istniejącego budynku jest tak ważna

Dokumentacja istniejącego obiektu jest niezbędna w przypadku:

• modernizacji i przebudowy
• projektów adaptacyjnych
• przygotowania dokumentacji projektowej
• weryfikacji stanu technicznego

Brak dokładnych danych prowadzi do błędów projektowych, kolizji oraz dodatkowych kosztów na etapie realizacji inwestycji.

Skanowanie laserowe istniejących budynków

Jedną z najdokładniejszych metod pozyskiwania danych jest skanowanie laserowe istniejących budynków, które umożliwia szybkie i precyzyjne odwzorowanie geometrii obiektu.

Podczas skanowania urządzenie rejestruje miliony punktów pomiarowych, tworząc szczegółowy model przestrzenny.

Metoda ta sprawdza się szczególnie w przypadku:

• dużych obiektów
• skomplikowanych konstrukcji
• budynków użytkowanych
• projektów renowacyjnych

Skanowanie laserowe vs tradycyjna inwentaryzacja

Chmura punktów jako baza dokumentacji

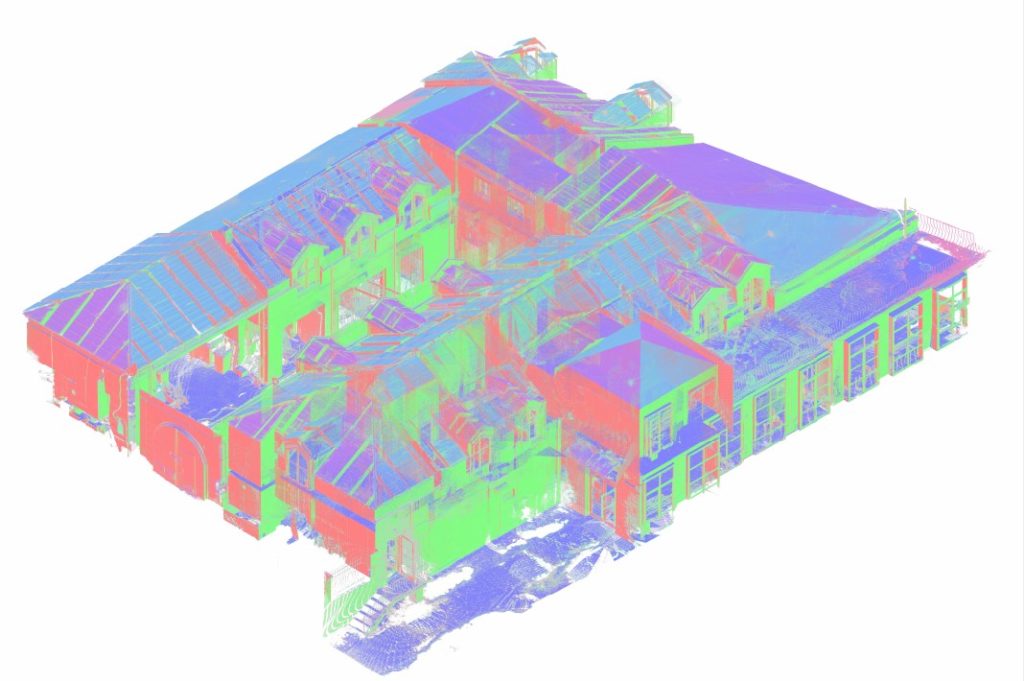

Efektem skanowania jest chmura punktów budynku, która stanowi cyfrowe odwzorowanie obiektu.

Dane te są następnie wykorzystywane w procesach takich jak opracowanie chmury punktów do CAD, co pozwala tworzyć dokładne rysunki techniczne oraz analizować geometrię obiektu bez konieczności ponownych pomiarów.

Inwentaryzacja architektoniczna i rysunki powykonawcze

Na podstawie chmury punktów powstaje inwentaryzacja architektoniczna budynków, która przedstawia rzeczywisty stan obiektu.

W ramach opracowania przygotowywane są:

• rzuty kondygnacji
• przekroje
• elewacje
• szczegółowe rysunki techniczne

Tego typu opracowania stanowią część dokumentacji istniejącego budynku, wykorzystywanej w procesie projektowym.

Modelowanie BIM istniejących budynków

W bardziej zaawansowanych projektach wykorzystywane jest modelowanie BIM istniejących budynków, które przekształca dane pomiarowe w cyfrowy model 3D.

Model BIM umożliwia:

• koordynację międzybranżową
• analizę kolizji
• planowanie modernizacji
• zarządzanie obiektem

Zastosowanie dokumentacji istniejących obiektów

Dokumentacja oparta na skanowaniu laserowym znajduje zastosowanie w:

• projektach modernizacyjnych
• adaptacji budynków
• renowacjach
• zarządzaniu nieruchomościami

Podsumowanie

Dokumentacja istniejących budynków tworzona na podstawie skanowania laserowego zapewnia dokładne dane, które stanowią solidną podstawę dla projektów architektonicznych i inżynieryjnych.

Dzięki wykorzystaniu technologii takich jak chmura punktów, rysunki powykonawcze oraz modele BIM możliwe jest ograniczenie ryzyka błędów oraz usprawnienie całego procesu projektowego.
