Skanowanie laserowe 3D przed modernizacją budynku: co należy zarejestrować przed rozpoczęciem projektowania?

Kiedy ktoś pyta mnie, jaki skaner laserowy 3D kupić do biura architektonicznego, zaczynam od dwóch pytań: ile obiektów trzeba zinwentaryzować w ciągu miesiąca i jakiej dokumentacji naprawdę potrzebuje zespół projektowy? Od odpowiedzi zależy, czy pracownia powinna inwestować we własny sprzęt i jakie urządzenia warto w ogóle rozważać.

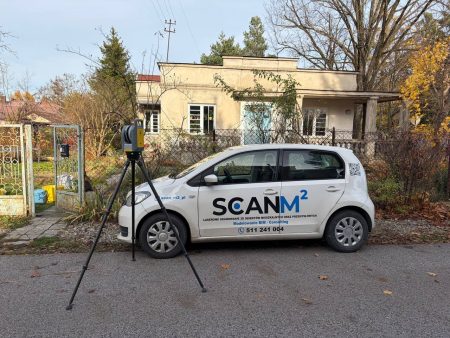

Obecnie ScanM2 dysponuje flotą 15 skanerów. Pracujemy między innymi na FARO Focus S70, S150 i Focus Core oraz Trimble X7 i X9. Nadal wykorzystujemy również starszy Leica ScanStation P20. Przez blisko 20 lat działalności w branży BIM korzystaliśmy z różnych urządzeń i testowaliśmy także mobilne systemy skanowania, takie jak NavVis, FARO Orbis i Leica BLK2GO.

Z mojego doświadczenia wynika, że jeśli biuro architektoniczne lub pracownia projektowania wnętrz wykonuje inwentaryzacje tylko od czasu do czasu, zazwyczaj rozsądniej jest zlecić pomiary wyspecjalizowanej firmie. Zakup własnego skanera warto rozważyć dopiero wtedy, gdy liczba zleceń jest stabilna, w zespole znajduje się przeszkolony specjalista, a koszty samodzielnego skanowania zostały dokładnie policzone.

Czego biuro architektoniczne naprawdę potrzebuje od skanowania laserowego 3D?

Dla architektów i projektantów wnętrz najważniejsze jest to, czy dane uzyskane podczas skanowania laserowego 3D można bezpiecznie wykorzystać w pracy projektowej. Czy ściany i otwory są dobrze widoczne? Czy można określić położenie rur, kanałów wentylacyjnych i elementów konstrukcyjnych? Ile czasu zajmie przygotowanie rysunków lub modelu BIM?

Atrakcyjny, kolorowy spacer wirtualny sam w sobie nie świadczy o dokładności pomiarów. Chmura punktów może wyglądać bardzo dobrze na ekranie, a jednocześnie zawierać szumy, braki danych lub przesunięcia pomiędzy poszczególnymi skanami. Problemy te często ujawniają się dopiero wtedy, gdy architekt zaczyna przygotowywać przekroje i sprawdzać wymiary.

Wymaganą dokładność należy określić jeszcze przed wyborem urządzenia. Ogólna inwentaryzacja budowlana i projekt zabudowy meblowej na wymiar stawiają zupełnie inne wymagania. Błąd rzędu kilku centymetrów w jednym przypadku może być dopuszczalny, a w drugim prowadzić do kosztownych poprawek. Tolerancje pomiarowe trzeba ustalić dla konkretnego projektu i tych elementów, na podstawie których będą podejmowane decyzje projektowe.

Więcej na ten temat wyjaśniamy w artykule o dokładności skanowania laserowego 3D, w którym omawiamy różnice pomiędzy wymaganiami pomiarowymi dla poszczególnych zastosowań.

Jak wybrać skaner laserowy 3D do architektury i projektowania wnętrz?

Wybierając skaner 3D dla architekta lub projektanta wnętrz, warto porównać dwa rozwiązania: stacjonarne skanowanie laserowe TLS (Terrestrial Laser Scanning) oraz skanowanie mobilne, najczęściej wykorzystujące technologię SLAM. Oba systemy mogą korzystać z LiDAR-u. Podstawowa różnica polega na tym, czy pomiary wykonywane są z nieruchomych stanowisk, czy podczas przemieszczania się operatora po obiekcie.

W przypadku TLS dane zbierane są z kolejnych, nieruchomych stanowisk skanera. Przy szczegółowej inwentaryzacji architektonicznej, pomiarach instalacji MEP i mniejszych elementów właśnie tę metodę rozważam w pierwszej kolejności. Operator może świadomie dobierać odległość od obiektu oraz gęstość skanowania. W ScanM2 pracujemy w tej kategorii na urządzeniach FARO i Trimble. Innym znanym rozwiązaniem profesjonalnym jest Leica RTC360.

Nawet drogi skaner TLS wymaga jednak prawidłowej obsługi. Trzeba odpowiednio zaplanować stanowiska pomiarowe, zarejestrować obiekt bez istotnych braków, poprawnie połączyć poszczególne skany i skontrolować końcowy rezultat. Dokładność podana w specyfikacji urządzenia nie jest automatycznie dokładnością gotowej chmury punktów ani modelu BIM.

Systemy mobilne sprawdzają się przede wszystkim tam, gdzie szczególnie istotne jest szybkie pozyskanie danych z dużych powierzchni. Operator przemieszcza się po budynku, a technologia SLAM pomaga wyznaczać jego trajektorię i łączyć pomiary we wspólną chmurę punktów. Jakość zależy tutaj w dużym stopniu od konkretnego urządzenia, przebiegu trasy pomiarowej i późniejszego przetwarzania danych.

Nowoczesne systemy mobilne mogą osiągać lokalną dokładność na poziomie milimetrów w określonych warunkach. Przykładowo producent NavVis VLX 3 podaje dokładność lokalną 5 mm, odnosząc ją do specjalnego środowiska testowego o powierzchni 500 m². Jest to wartość statystyczna 1 sigma, dlatego maksymalne odchylenia mogą być większe. Wstępna specyfikacja NavVis VLX 4 wskazuje około 4 mm dokładności lokalnej i rozdzielczość 3 mm. Mimo tych parametrów przed zakupem zawsze sprawdziłbym rzeczywistą chmurę punktów i dokładność danych w skali całego obiektu.

Gęstość punktów, możliwość rozpoznania drobnych detali i dokładność pomiarowa to różne parametry. Jeśli projekt obejmuje cienkie przewody lub skomplikowane połączenia, zawsze analizuję przekroje chmury punktów. Możliwość pomiaru małego elementu zależy od odległości, właściwości powierzchni, rozdzielczości i dopuszczalnego błędu. Precyzyjny pomiar grubości metalu lub niewielkich komponentów może wymagać zastosowania osobnych technologii metrologicznych.

Chińskie skanery laserowe 3D – jak sprawdzić sprzęt przed zakupem?

Po targach INTERGEO po raz kolejny przekonałem się, jak bardzo rozszerzyła się oferta dostępnych urządzeń. Wśród chińskich producentów warto zwrócić uwagę na CHCNAV, XGRIDS oraz OmniSLAM. Firmy te rozwijają własne systemy skanowania mobilnego i oprogramowanie do przetwarzania danych pomiarowych.

Konkretny model oceniałbym na podstawie rzeczywistych testów, dostępności wsparcia serwisowego i całego procesu pracy. Sam kraj produkcji ani cena nie przesądzają o przydatności skanera. Tańsze urządzenie może dobrze sprawdzić się przy jednych zadaniach, a przy innych generować dodatkową pracę.

Przed zakupem skanera laserowego do projektowania wnętrz polecam poprosić dostawcę o zeskanowanie obiektu podobnego do tych, z którymi pracownia ma do czynienia na co dzień. Najlepiej wybrać przestrzeń z wnękami, schodami, instalacjami i miejscami, w których trudno uzyskać pełną widoczność wszystkich elementów.

• Poproś o rzeczywistą chmurę punktów w uzgodnionym formacie, na przykład E57, i otwórz ją we własnym oprogramowaniu.
• Porównaj wybrane wymiary z niezależnymi pomiarami i przeanalizuj przekroje z różnych części obiektu.
• Sprawdź, czy potrzebne detale są rozpoznawalne oraz czy w danych nie występują podwójne ściany, szumy i brakujące fragmenty.
• Poproś jednego z projektantów o przygotowanie rzeczywistego fragmentu rysunku lub modelu na podstawie otrzymanej chmury punktów.
• Zapisz całkowity czas potrzebny na skanowanie, przetwarzanie danych i kontrolę jakości oraz koszt niezbędnych licencji oprogramowania.

Jeżeli rozważasz zakup skanera za 20 000 USD, taki test pokaże, co urządzenie rzeczywiście potrafi. Zakup bez wcześniejszej weryfikacji oznacza ryzyko, że ograniczenia sprzętu ujawnią się dopiero podczas realizacji płatnego projektu, kiedy trzeba będzie powtórzyć pomiary lub ręcznie poprawiać wyniki.

Ile kosztuje własny skaner laserowy 3D i jego użytkowanie?

Cena zakupu skanera laserowego 3D to tylko część inwestycji. Biuro architektoniczne potrzebuje również oprogramowania, komputera o odpowiedniej wydajności do przetwarzania danych, miejsca do ich przechowywania oraz przeszkolenia pracowników. Do kosztów bieżących należy doliczyć pracę specjalisty, dojazdy na obiekty, serwis, przeglądy i kalibracje zalecane przez producenta, a także ewentualne naprawy i przestoje.

Planując profesjonalny zestaw sprzętu wraz z całym procesem pracy, biorę pod uwagę między innymi budżety rzędu 80 000–100 000 USD. Przy węższym zakresie zadań początkowa inwestycja może być znacznie mniejsza. Przykładowo w czasie przygotowywania tego artykułu oficjalny amerykański sklep Leica oferował zestaw sprzętowy BLK360 za 26 500 USD. Ostateczna cena zależy od zawartości zestawu, oprogramowania, rynku i warunków zakupu.

Porównywałbym przede wszystkim całkowity koszt uzyskania danych, które rzeczywiście nadają się do projektowania. Jeżeli pracownik przez kilka dni poprawia chmurę punktów niskiej jakości, oszczędności wynikające z zakupu tańszego urządzenia mogą szybko zniknąć. Jeżeli natomiast skaner zapewnia wymaganą jakość i jest wykorzystywany wystarczająco często, inwestycja może być uzasadniona.

Kiedy zakup skanera laserowego 3D się opłaca?

Moim praktycznym punktem wyjścia do rozmowy o zakupie jest około pięciu zleceń miesięcznie. Przy mniejszej liczbie realizacji zazwyczaj najpierw polecam policzyć koszt zlecania inwentaryzacji na zewnątrz. Sama liczba obiektów jednak nie wystarcza: pięć mieszkań i pięć budynków przemysłowych oznacza zupełnie inny czas pomiarów i inne koszty.

Przyjmijmy uproszczony przykład: początkową inwestycję w wysokości 80 000 USD rozkładamy na pięć lat, bez uwzględniania wartości sprzętu po tym okresie. Otrzymujemy 16 000 USD rocznie. Przy dwóch obiektach miesięcznie sam koszt początkowej inwestycji wynosi około 667 USD na obiekt. Przy pięciu obiektach miesięcznie spada do około 267 USD.

To wyłącznie uproszczony sposób rozłożenia kosztu początkowej inwestycji. Nie uwzględnia wynagrodzeń, dojazdów, odnawianych licencji, konserwacji ani napraw.

Kolejnym krokiem jest porównanie pełnego kosztu samodzielnego skanowania z ofertą wykonawcy dla identycznego zakresu prac: tej samej powierzchni, wymaganej dokładności, zakresu pomiarów i dokumentacji końcowej. W kalkulacji warto uwzględnić także sezonowość zleceń oraz czas, który pracownicy biura mogliby przeznaczyć na właściwą pracę projektową.

Zakup, wynajem czy zlecenie skanowania laserowego 3D?

Jeżeli biuro architektoniczne regularnie realizuje inwentaryzacje i ma pracownika odpowiedzialnego za pozyskiwanie danych oraz kontrolę jakości, zakup własnego skanera warto rozważyć. Przy szczegółowej geometrii budynków i instalacjach zacząłbym od oceny profesjonalnych systemów TLS. Do szybkiej inwentaryzacji dużych powierzchni rozważyłbym urządzenia mobilne, ale dopiero po sprawdzeniu ich wyników w konkretnym zastosowaniu.

Jeżeli pomiary są potrzebne sporadycznie, polecam najpierw zrealizować kilka projektów z wyspecjalizowaną firmą skanującą i nauczyć się pracować z dobrej jakości chmurami punktów. Pozwala to lepiej określić wymagania oraz zrozumieć, jakich informacji rzeczywiście potrzebują projektanci.

Dla firm, które potrzebują sprzętu do konkretnego projektu, ale nie są gotowe na jego zakup, alternatywą jest wynajem profesjonalnego skanera laserowego 3D. Dzięki temu architekci i geodeci mogą korzystać z profesjonalnego urządzenia bez ponoszenia wysokiego kosztu początkowej inwestycji.

Zlecając skanowanie laserowe 3D zewnętrznej firmie, należy wcześniej uzgodnić dopuszczalne tolerancje, zakres rejestrowanych elementów, formaty plików oraz sposób kontroli jakości. Biuro architektoniczne otrzymuje wówczas wiarygodne dane do projektowania, a wykonawca odpowiada za utrzymanie sprzętu, organizację pomiarów terenowych i przetwarzanie wyników.

Pracowniom, które potrzebują dokładnych pomiarów istniejących budynków bez inwestowania we własny sprzęt, ScanM2 oferuje usługi skanowania laserowego 3D w Polsce. Jeżeli projekt wymaga również opracowania modelu budynku, Scan to BIM pozwala przekształcić chmurę punktów w model wykorzystywany w procesie projektowania architektonicznego i branżowego.

Zakup skanera laserowego 3D do biura architektonicznego ma sens wtedy, gdy przynosi korzyści zarówno pod względem kosztów, jak i jakości pracy. Przed podjęciem decyzji polecam porównać chmury punktów tego samego budynku, wykonać niewielki fragment rzeczywistego projektu na podstawie tych danych i policzyć pełny koszt całego procesu. Dopiero wtedy można świadomie zdecydować, jaki skaner wybrać i czy własne urządzenie jest w ogóle potrzebne.

Najczęściej zadawane pytania

Źródła techniczne

Informacje zweryfikowano 16 października 2026 r. Dane dotyczące floty sprzętowej ScanM2, doświadczenia firmy i praktycznych zaleceń odnośnie liczby zleceń pochodzą od autora. Parametry urządzeń należy interpretować zgodnie z warunkami pomiarowymi określonymi przez producentów.

1. NavVis VLX 3 – specyfikacja techniczna i warunki oceny dokładności.
2. NavVis VLX 4 – wstępna specyfikacja techniczna, wrzesień 2026 r.
3. CHCNAV – informacje o producencie i rozwoju urządzeń SLAM.
4. XGRIDS – informacje o producencie i urządzeniach Lixel.
5. OmniSLAM – informacje o producencie i modelach skanerów mobilnych.
6. Leica BLK360 – zestaw sprzętowy i cena w oficjalnym sklepie amerykańskim.
