Jak skanowanie laserowe 3D wspiera dokumentację roszczeń i sporów budowlanych

Roszczenia i spory budowlane często pojawiają się wtedy, gdy uczestnicy inwestycji nie są zgodni co do tego, co rzeczywiście zostało wykonane, kiedy zakończono określony etap prac, czy zamontowane elementy odpowiadają dokumentacji projektowej albo jaki był stan obiektu przed rozpoczęciem budowy, przebudowy czy modernizacji.

Tradycyjna dokumentacja roszczeń budowlanych opiera się zazwyczaj na zdjęciach, rysunkach, raportach z budowy, protokołach kontroli oraz notatkach. Materiały te są ważne, ale nie zawsze zawierają wystarczającą ilość informacji geometrycznych, aby po kilku miesiącach dokładnie odtworzyć wcześniejszy stan obiektu.

Skanowanie laserowe 3D uzupełnia taką dokumentację poprzez rejestrację rzeczywistej geometrii obiektu w określonym momencie. Powstałą chmurę punktów można później analizować, wykonywać na niej pomiary, porównywać ją z dokumentacją projektową oraz wykorzystywać do tworzenia rysunków CAD lub modeli BIM.

W przypadku złożonych inwestycji powstaje w ten sposób szczegółowy cyfrowy zapis stanu obiektu, który może wspierać analizę techniczną w przypadku roszczeń lub sporów budowlanych.

Dlaczego dokładna dokumentacja jest ważna w przypadku roszczeń budowlanych?

W wielu sporach budowlanych kluczowe jest ustalenie, jaki był rzeczywisty stan obiektu na konkretnym etapie realizacji inwestycji.

Mogą pojawić się pytania:

• Czy dany element został zamontowany we właściwym miejscu?
• Czy wykonane prace odpowiadały dokumentacji projektowej?
• Jaki był stan budynku przed rozpoczęciem modernizacji?
• Kiedy pojawiło się określone odchylenie?
• Jaki zakres prac był wykonany w danym dniu?
• Czy wymiary i prześwity odpowiadały wymaganiom projektu?
• Czy określone uszkodzenie istniało przed rozpoczęciem prac?

Jeżeli takie pytania pojawiają się kilka miesięcy później, uzyskanie wiarygodnych danych może być trudne.

Elementy mogą być już zakryte, urządzenia zamontowane, a kolejne etapy robót mogą całkowicie zmienić wcześniejszy stan obiektu.

Dlatego dokumentację roszczeń budowlanych najlepiej przygotowywać w czasie, gdy istotne elementy są jeszcze dostępne.

Skanowanie laserowe 3D umożliwia przestrzenne udokumentowanie takich warunków, zamiast ograniczać się wyłącznie do wybranych fotografii i pojedynczych pomiarów ręcznych.

Najczęstsze przyczyny sporów budowlanych

Spory mogą mieć podłoże kontraktowe, finansowe, harmonogramowe lub techniczne. Skanowanie laserowe jest szczególnie przydatne wtedy, gdy przedmiotem sporu jest rzeczywisty stan lub geometria obiektu.

Typowe sytuacje obejmują:

• odstępstwa od dokumentacji projektowej;
• rozbieżności wymiarowe;
• nieprawidłowe położenie elementów konstrukcyjnych;
• kolizje pomiędzy architekturą, konstrukcją i instalacjami MEP;
• wątpliwości dotyczące wykonanych prac lub zamontowanych elementów;
• spory dotyczące stanu istniejącego;
• uszkodzenia wykryte podczas modernizacji;
• różnice pomiędzy stanem projektowanym a wykonanym;
• spory dotyczące postępu robót.

W takich przypadkach dokładna dokumentacja sporu budowlanego może pomóc inżynierom, wykonawcom, inwestorom i konsultantom technicznym w analizie rzeczywistych warunków na obiekcie.

Skanowanie laserowe samo w sobie nie określa odpowiedzialności stron i nie rozstrzyga sporu. Dostarcza natomiast mierzalnych danych technicznych, które mogą zostać wykorzystane podczas dalszej analizy.

Jak skanowanie laserowe 3D tworzy obiektywny zapis stanu obiektu?

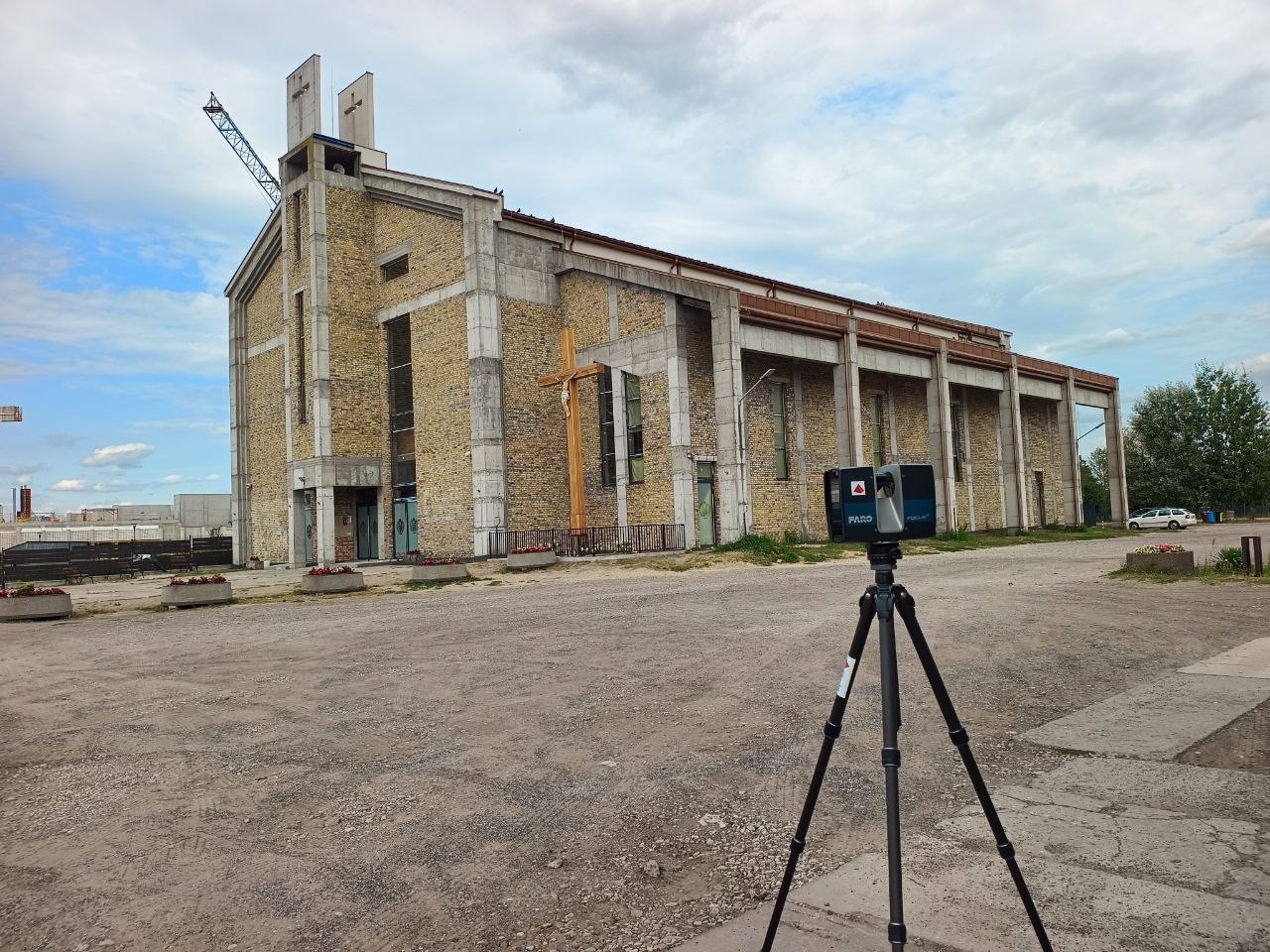

Naziemny skaner laserowy rejestruje dużą liczbę pomiarów przestrzennych powierzchni widocznych z każdego stanowiska urządzenia.

Poszczególne skany są następnie łączone we wspólnym układzie współrzędnych, tworząc trójwymiarową chmurę punktów dokumentowanego obszaru.

Jest to zasadnicza różnica w porównaniu z samą dokumentacją fotograficzną.

Zdjęcie rejestruje wybrany widok. Chmura punktów zachowuje współrzędne przestrzenne, dzięki czemu dane można później analizować i mierzyć.

W zależności od warunków skanowania i wymagań projektu można sprawdzać między innymi:

• odległości pomiędzy elementami;
• rzędne wysokościowe;
• położenie ścian i słupów;
• geometrię podłóg i stropów;
• lokalizację urządzeń;
• przebieg rurociągów i kanałów;
• otwory;
• prześwity;
• wzajemne położenie elementów budynku.

Dzięki temu reality capture może być szczególnie przydatne, gdy analiza roszczenia wymaga informacji o rzeczywistej geometrii obiektu, a nie wyłącznie dokumentacji wizualnej.

Jakie informacje można zarejestrować?

Zakres informacji zależy przede wszystkim od tego, które elementy były widoczne i dostępne podczas wykonywania skanowania.

W przypadku budynku lub placu budowy mogą zostać zarejestrowane między innymi:

• ściany i przegrody;
• słupy i belki;
• stropy;
• sufity i dachy;
• drzwi i otwory;
• schody;
• elewacje;
• rurociągi i kanały;
• trasy kablowe;
• urządzenia mechaniczne;
• połączenia konstrukcyjne;
• urządzenia technologiczne;
• inne widoczne elementy.

Chmura punktów zachowuje wzajemne relacje przestrzenne pomiędzy tymi elementami.

Ma to szczególne znaczenie, gdy pierwotny stan obiektu już nie istnieje. Nawet jeżeli kolejne prace zmienią daną przestrzeń, wcześniej wykonana chmura punktów pozostaje cyfrowym zapisem geometrii widocznej w momencie pomiaru.

Wykorzystanie chmury punktów jako dokumentacji budowy

Chmura punktów jest jednym z podstawowych rezultatów skanowania laserowego 3D.

Dane z poszczególnych stanowisk muszą najpierw zostać zarejestrowane we wspólnym układzie współrzędnych. Następnie może zostać wykonane przetwarzanie chmury punktów, obejmujące między innymi czyszczenie danych, ich organizację, kontrolę jakości oraz przygotowanie do dalszego wykorzystania.

W przeciwieństwie do pojedynczych pomiarów ręcznych chmura punktów zawiera dużą ilość informacji przestrzennych o zarejestrowanym otoczeniu.

Dzięki temu dodatkowe pomiary można wykonywać również po zakończeniu prac terenowych, pod warunkiem że wymagane powierzchnie zostały prawidłowo zeskanowane, a jakość danych jest wystarczająca do danego zastosowania.

W przypadku dokumentacji placu budowy jest to istotna zaleta. Jeśli później pojawi się dodatkowe pytanie techniczne, specjaliści mogą wrócić do cyfrowych danych zamiast polegać wyłącznie na pomiarach wykonanych podczas pierwotnej wizyty na obiekcie.

Porównanie stanu projektowanego i powykonawczego

Jednym z najważniejszych zastosowań skanowania laserowego w dokumentacji budowlanej jest porównanie projektu z rzeczywistym stanem wykonanym.

Proces może wyglądać następująco:

Projekt CAD/BIM → Skanowanie laserowe 3D → Zarejestrowana chmura punktów → Porównanie → Analiza odchyleń

Chmura punktów przedstawia rzeczywistą geometrię obiektu, natomiast model BIM lub dokumentacja CAD pokazują stan projektowany.

Porównanie tych danych pozwala identyfikować potencjalne różnice dotyczące:

• położenia elementów;
• wysokości;
• wymiarów;
• osiowości i ustawienia;
• otworów;
• geometrii konstrukcji;
• przebiegu instalacji MEP;
• lokalizacji urządzeń.

Takie porównanie może być wykorzystywane nie tylko po powstaniu sporu. Może również stanowić element kontroli jakości i dokumentacji powykonawczej, umożliwiając wykrycie rozbieżności przed wykonaniem kolejnych etapów prac.

Dokumentowanie postępu prac budowlanych w czasie

Pojedyncze skanowanie przedstawia stan obiektu w określonym momencie. Regularnie wykonywane pomiary mogą natomiast tworzyć serię mierzalnych zapisów kolejnych etapów realizacji.

Przykładowy proces:

Skan początkowy → Etap budowy → Skan kontrolny → Kolejne prace → Skan końcowy

Takie dane mogą służyć do dokumentowania:

• wykonanych instalacji;
• postępu prac konstrukcyjnych;
• montażu instalacji MEP;
• lokalizacji urządzeń;
• zmian pomiędzy etapami budowy;
• stanu elementów przed ich zakryciem;
• końcowej geometrii powykonawczej.

Jeżeli później pojawią się pytania dotyczące tego, kiedy określone prace zostały wykonane lub jak zmieniała się geometria obiektu, dane z poszczególnych etapów mogą dostarczyć dodatkowych informacji technicznych.

Skuteczność takiego podejścia zależy jednak od wykonania skanowania w odpowiednich terminach oraz zapewnienia właściwego pokrycia analizowanych obszarów.

Skanowanie laserowe 3D a dokumentowanie stanu istniejącego

Stan istniejący ma szczególne znaczenie podczas przebudowy, modernizacji i remontu istniejących obiektów.

Jeszcze przed rozpoczęciem prac budynek może posiadać:

• pęknięcia i widoczne uszkodzenia;
• nierówne powierzchnie;
• wcześniejsze modyfikacje;
• odchylenia wymiarowe;
• zużyte elementy konstrukcyjne;
• nieudokumentowane instalacje MEP;
• urządzenia i infrastrukturę pozostawione przez poprzednich użytkowników.

Jeżeli takie warunki nie zostaną odpowiednio udokumentowane przed rozpoczęciem prac, późniejsze ustalenie, czy dane uszkodzenie lub odchylenie istniało wcześniej, może być znacznie trudniejsze.

Skanowanie przed rozpoczęciem inwestycji pozwala stworzyć mierzalny zapis widocznej geometrii istniejącego obiektu.

Proces może wyglądać następująco:

Istniejący budynek → Skan przed rozpoczęciem prac → Chmura punktów → Budowa / Modernizacja → Kolejny pomiar

Jeżeli dostępne są odpowiednie dane z różnych etapów, można następnie porównać zarejestrowane warunki.

W przypadku projektów modernizacyjnych dokładna inwentaryzacja istniejącego budynku może więc mieć znaczenie nie tylko podczas projektowania, ale również jako zapis jego stanu przed rozpoczęciem prac.

Skanowanie laserowe a tradycyjna dokumentacja budowy

Skanowanie laserowe 3D nie musi zastępować fotografii, raportów, protokołów czy tradycyjnych kontroli. Poszczególne metody rejestrują różne rodzaje informacji i mogą się wzajemnie uzupełniać.

Tradycyjna dokumentacja	Skanowanie laserowe 3D
Dokumentuje wybrane widoki i obserwacje	Rejestruje rozbudowaną geometrię przestrzenną
Pomiary wykonywane są w wybranych wcześniej miejscach	Dodatkowe pomiary można wykonywać później na zarejestrowanych danych
Zdjęcia zapewniają dobry kontekst wizualny	Chmura punktów zachowuje mierzalne relacje przestrzenne
Zakres zależy od wykonanych zdjęć i pomiarów	Skanowanie może systematycznie dokumentować duże obszary
Dobrze sprawdza się przy opisach i obserwacjach	Dobrze sprawdza się przy analizie geometrii, wymiarów i położenia

W przypadku istotnych etapów inwestycji połączenie fotografii, raportów, rysunków oraz danych reality capture może zapewnić znacznie pełniejszą dokumentację niż wykorzystanie tylko jednej metody.

Od skanowania laserowego do dokumentacji CAD i BIM

Surowe dane ze skanowania są często dopiero początkiem procesu dokumentacyjnego.

W zależności od celu projektu dalszy proces może wyglądać następująco:

Skanowanie obiektu → Rejestracja chmury punktów → Przetwarzanie danych → Dokumentacja CAD / BIM → Porównanie i analiza techniczna

Na podstawie przetworzonej chmury punktów można przygotować:

• rzuty kondygnacji;
• elewacje;
• przekroje;
• rysunki powykonawcze;
• modele Revit;
• modele BIM;
• modele IFC;
• inną dokumentację stanu istniejącego.

W niektórych przypadkach sama chmura punktów zawiera wystarczające informacje geometryczne. W innych opracowanie CAD lub BIM pozwala łatwiej przedstawić zarejestrowany stan oraz porównać go z dokumentacją projektową.

Rodzaj końcowego opracowania powinien więc wynikać z konkretnego celu analizy.

Kiedy warto wykonać skanowanie placu budowy?

W przypadku dokumentacji budowlanej moment wykonania skanowania może być równie ważny jak dokładność pomiarów.

Po zakryciu, usunięciu, przebudowie lub wymianie elementu jego wcześniejszego stanu nie zawsze można odtworzyć na podstawie późniejszego pomiaru.

Dlatego skanowanie może być szczególnie przydatne:

• przed rozpoczęciem budowy;
• przed przebudową lub rozbiórką;
• przed zmianą istniejących warunków;
• przed zakryciem instalacji lub konstrukcji;
• po montażu kluczowych systemów;
• na ważnych etapach realizacji inwestycji;
• po wykryciu potencjalnych odchyleń;
• po zakończeniu prac;
• przed odbiorem obiektu.

W przypadku dużych i złożonych inwestycji zaplanowanie skanowania na kilku kluczowych etapach może zapewnić znacznie pełniejszą dokumentację niż wykonanie wyłącznie końcowego pomiaru powykonawczego.

Korzyści ze skanowania laserowego 3D przy roszczeniach budowlanych

Skanowanie laserowe może zapewnić kilka praktycznych korzyści w sytuacjach, w których przedmiotem roszczenia jest rzeczywisty stan obiektu.

Mierzalny zapis stanu obiektu

Zarejestrowaną geometrię można analizować i mierzyć również po zakończeniu prac terenowych.

Dokumentacja stanu istniejącego

Skanowanie wykonane przed rozpoczęciem prac może zachować informacje o widocznym stanie budynku przed remontem, przebudową lub rozbiórką.

Porównanie projektu ze stanem wykonanym

Chmurę punktów można zestawić z dokumentacją CAD lub modelem BIM w celu identyfikacji różnic pomiędzy geometrią projektowaną i rzeczywistą.

Dokumentowanie postępu prac

Skanowanie wykonywane na kolejnych etapach inwestycji pozwala tworzyć mierzalne zapisy zmian zachodzących na budowie.

Zachowanie kontekstu przestrzennego

Zamiast dokumentować wyłącznie pojedyncze wymiary, skanowanie rejestruje wzajemne położenie wielu widocznych elementów.

Różne formaty dokumentacji

Te same dane pomiarowe mogą zostać wykorzystane do przygotowania chmury punktów, dokumentacji CAD, modeli BIM, modeli IFC oraz innych opracowań technicznych.

Skanowanie laserowe 3D i dokumentacja budowlana ScanM2

ScanM2 realizuje skanowanie laserowe 3D oraz cyfrową dokumentację istniejących budynków, placów budowy, obiektów przemysłowych i innych złożonych obiektów.

W zależności od wymagań projektu zakres prac może obejmować pomiary terenowe, rejestrację i przetwarzanie chmury punktów, opracowanie CAD, Scan to BIM, modelowanie BIM oraz przygotowanie dokumentacji powykonawczej.

Rezultaty mogą obejmować zarejestrowane chmury punktów, rysunki techniczne, modele BIM, pliki IFC oraz inne materiały dostosowane do wymagań konkretnego projektu.

W sytuacjach, w których ważne jest dokładne udokumentowanie istniejącego lub wykonanego stanu obiektu, reality capture zapewnia mierzalną cyfrową podstawę do dalszej analizy przez architektów, inżynierów, wykonawców, inwestorów i konsultantów technicznych.

Podsumowanie

Spory budowlane stają się znacznie trudniejsze do przeanalizowania, gdy brakuje wiarygodnych informacji o wcześniejszym stanie obiektu.

Skanowanie laserowe 3D pozwala stworzyć szczegółowy przestrzenny zapis widocznych warunków na konkretnym etapie inwestycji. Powstałą chmurę punktów można mierzyć, przetwarzać, porównywać z dokumentacją projektową oraz wykorzystywać do opracowania CAD i BIM.

W przypadku dokumentacji roszczeń budowlanych główną wartością skanowania nie jest rozstrzyganie odpowiedzialności stron, lecz dostarczenie dokładnych danych technicznych pozwalających ocenić, co rzeczywiście znajdowało się na obiekcie, gdzie było zlokalizowane oraz jak udokumentowany stan zmieniał się w czasie.

Wykonywanie skanowania na odpowiednich etapach inwestycji może jednocześnie wspierać dokumentację postępu prac, kontrolę powykonawczą, dokumentowanie stanu istniejącego oraz późniejszą analizę techniczną.
