Modelowanie Revit na podstawie chmury punktów: co należy modelować, a czego nie?

Dlaczego modelowanie Revit na podstawie chmury punktów wymaga jasno określonego zakresu?

Jednym z najczęstszych błędów w projektach Point Cloud to BIM jest założenie, że wszystko, co zostało zeskanowane, powinno zostać zamodelowane w programie Revit.

Nowoczesne skanery laserowe rejestrują miliony punktów i odwzorowują praktycznie każdy widoczny element budynku. Nie oznacza to jednak, że model BIM powinien zawierać każdy szczegół widoczny w chmurze punktów.

Skuteczne modelowanie Revit wymaga określenia celu projektu, wymaganych opracowań oraz poziomu szczegółowości niezbędnego dla architektów, konstruktorów, projektantów instalacji lub zarządców nieruchomości.

Bez jasno określonego zakresu projekt może stać się droższy, bardziej czasochłonny i mniej użyteczny dla końcowego użytkownika.

Dlaczego nie wszystko z chmury punktów powinno znaleźć się w modelu BIM?

Chmura punktów przedstawia rzeczywisty stan obiektu w momencie skanowania.

Obejmuje między innymi:

• elementy konstrukcyjne;
• elementy architektoniczne;
• instalacje MEP;
• wyposażenie;
• meble;
• elementy tymczasowe;
• nierówności powierzchni;
• odchyłki wykonawcze.

Nie wszystkie te informacje są potrzebne w finalnym modelu BIM.

Celem modelowania BIM jest stworzenie uporządkowanej reprezentacji cyfrowej wspierającej projektowanie, koordynację, budowę i zarządzanie obiektem, a nie odwzorowanie każdego punktu pomiarowego.

Nadmierne modelowanie prowadzi często do:

• większych rozmiarów plików;
• wolniejszej pracy modelu;
• wydłużenia czasu realizacji;
• wzrostu kosztów projektu;
• niepotrzebnej złożoności.

Co należy modelować?

Ostateczny zakres zależy od wymagań projektu, jednak większość projektów Scan-to-BIM obejmuje podstawową geometrię budynku.

Najczęściej modelowane są:

Elementy architektoniczne

• ściany;
• stropy;
• sufity;
• drzwi;
• okna;
• schody;
• windy;
• konstrukcje dachowe.

Stanowią one podstawę większości modeli istniejącego stanu.

Elementy konstrukcyjne

• słupy;
• belki;
• płyty;
• fundamenty;
• konstrukcje stalowe;
• ściany nośne.

Ich modelowanie ma szczególne znaczenie podczas przebudów, modernizacji i analiz konstrukcyjnych.

Instalacje MEP

Jeżeli wymagają tego założenia projektu, model może obejmować:

• kanały wentylacyjne;
• rurociągi;
• koryta kablowe;
• instalacje elektryczne;
• urządzenia HVAC;
• pomieszczenia techniczne.

Zakres powinien zostać określony przed rozpoczęciem modelowania.

Czego zazwyczaj nie należy modelować?

Wiele elementów widocznych w chmurze punktów nie wnosi wartości do finalnego modelu BIM.

Typowe przykłady to:

• luźne meble;
• wyposażenie tymczasowe;
• dekoracje;
• nieistotne przewody;
• drobne akcesoria;
• materiały składowane na budowie;
• niewielkie nierówności powierzchni.

W większości projektów ich modelowanie wydłuża czas pracy bez realnych korzyści dla inwestora lub projektanta.

Model powinien zawierać informacje potrzebne do podejmowania decyzji, a nie każdy obiekt zarejestrowany podczas skanowania.

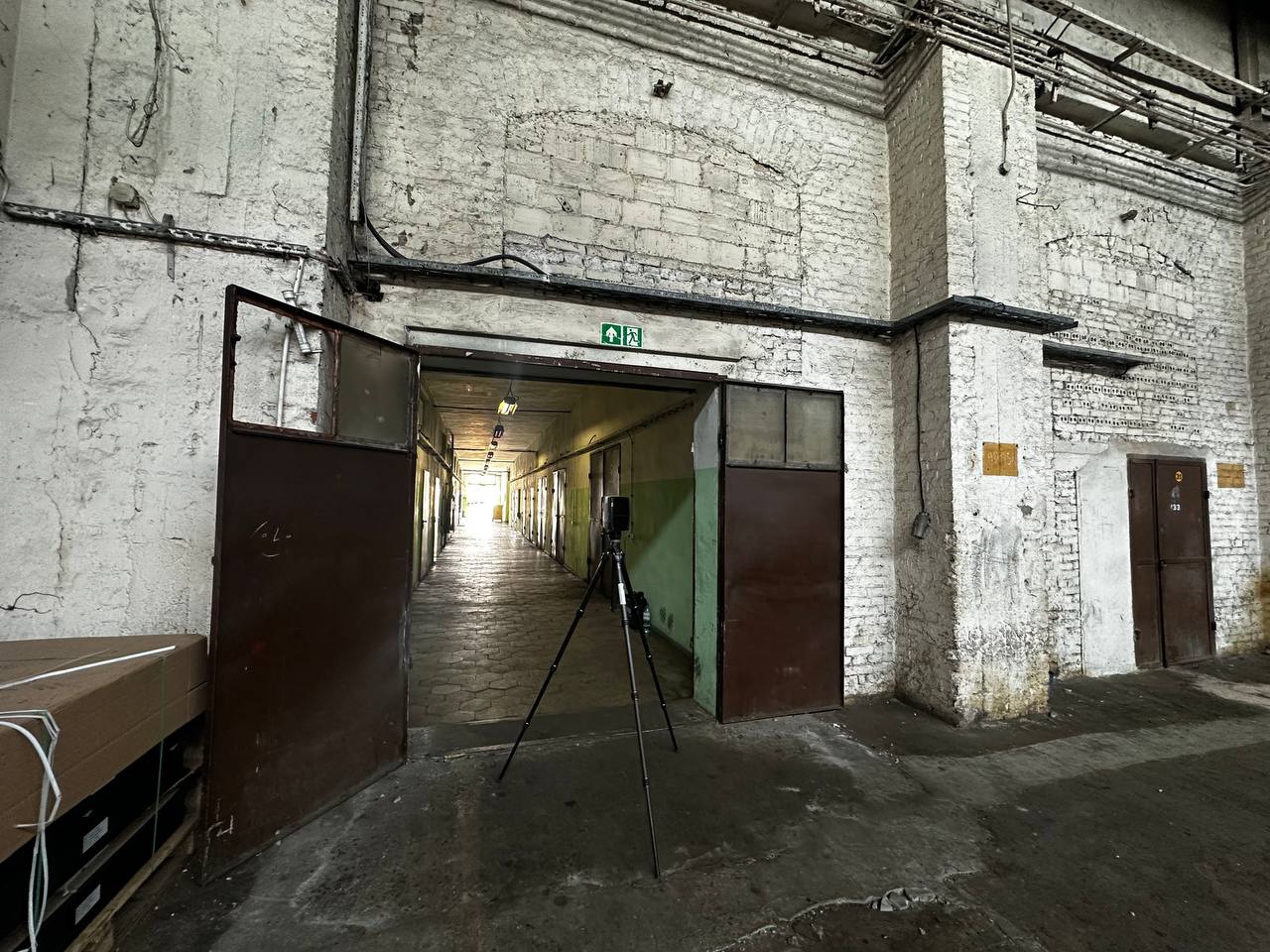

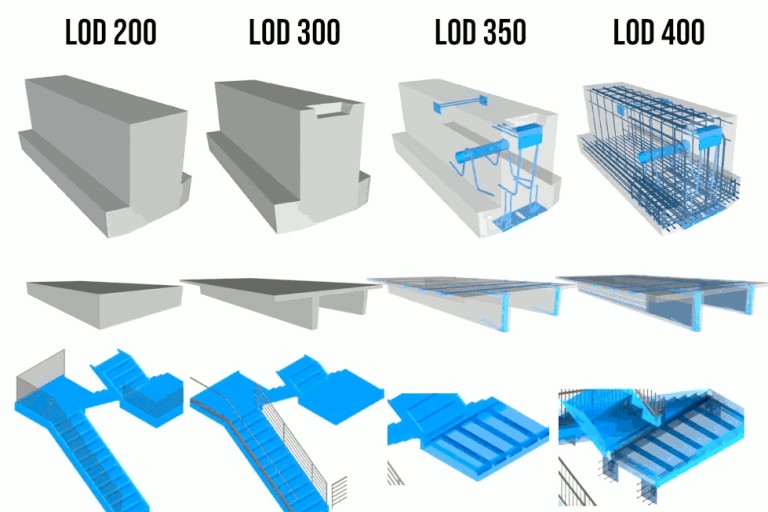

Jak poziom szczegółowości (LOD) wpływa na zakres modelowania?

Poziom szczegółowości, czyli LOD (Level of Development), odgrywa kluczową rolę przy definiowaniu zakresu modelu BIM.

Różne projekty wymagają różnych poziomów szczegółowości.

LOD 200

Najczęściej stosowany dla:

• analiz koncepcyjnych;
• planowania przestrzeni;
• wstępnych opracowań projektowych.

Przedstawia ogólną geometrię bez wysokiej dokładności detali.

LOD 300

Najczęściej wykorzystywany dla:

• projektów modernizacyjnych;
• dokumentacji istniejącego stanu;
• koordynacji projektowej;
• przygotowania dokumentacji technicznej.

Zapewnia dokładność wystarczającą dla większości procesów BIM.

LOD 350

Stosowany przy:

• zaawansowanej koordynacji;
• wykrywaniu kolizji;
• złożonych projektach instalacyjnych.

Uwzględnia relacje pomiędzy poszczególnymi systemami budynku.

Wybór odpowiedniego poziomu LOD pozwala uniknąć zbędnego modelowania i jednocześnie zapewnia, że model spełni wymagania projektu.

Zrozumienie różnic pomiędzy LOD 200, LOD 300, LOD 350 i LOD 400 ma kluczowe znaczenie podczas planowania projektu Scan-to-BIM. Wiele zespołów projektowych zakłada, że wyższy poziom szczegółowości automatycznie oznacza lepszy model BIM, jednak nie zawsze jest to prawdą. Odpowiedni poziom LOD powinien być dostosowany do celu projektu, wymaganych opracowań i budżetu. Więcej informacji znajdziesz w artykule Jak poziom szczegółowości (LOD) wpływa na zakres modelowania.

Priorytety architektoniczne, konstrukcyjne i MEP

Różne branże potrzebują różnych informacji.

Architekci koncentrują się przede wszystkim na:

• układach pomieszczeń;
• ścianach;
• oknach;
• drzwiach;
• elewacjach.

Konstruktorzy zwracają uwagę na:

• słupy;
• belki;
• układy nośne;
• stropy.

Projektanci instalacji potrzebują informacji dotyczących:

• kanałów wentylacyjnych;
• instalacji rurowych;
• tras kablowych;
• urządzeń technicznych;
• przestrzeni serwisowych.

Dlatego wiele firm korzysta z profesjonalnych usług Scan-to-BIM, które pomagają precyzyjnie określić wymagania projektu jeszcze przed rozpoczęciem modelowania.

Najczęstsze błędy podczas modelowania Revit na podstawie chmury punktów

Modelowanie wszystkiego

Próba odwzorowania każdego elementu widocznego w chmurze punktów rzadko przynosi korzyści.

Nieokreślone opracowania końcowe

Brak jednoznacznych wymagań często prowadzi do nieporozumień pomiędzy uczestnikami projektu.

Nieodpowiedni poziom LOD

Zbyt wysoki poziom szczegółowości zwiększa koszty i wydłuża harmonogram prac.

Pomijanie celu projektu

Model przeznaczony do przebudowy będzie wyglądał inaczej niż model przygotowany dla facility management lub cyfrowego bliźniaka.

Brak komunikacji między zespołami

Zakres modelowania powinien zostać uzgodniony przez wszystkie strony jeszcze przed rozpoczęciem prac.

Jak określić właściwy zakres modelowania przed rozpoczęciem prac?

Przed rozpoczęciem projektu warto odpowiedzieć na kilka pytań:

• Jaki jest cel modelu?
• Kto będzie z niego korzystał?
• Jaki poziom szczegółowości jest wymagany?
• Jakie systemy mają zostać zamodelowane?
• Jakie opracowania końcowe są potrzebne?
• Czy model będzie wykorzystywany do projektowania, koordynacji czy zarządzania obiektem?

Odpowiedzi na te pytania mają bezpośredni wpływ na koszt, harmonogram i użyteczność modelu.

Profesjonalne usługi Point Cloud to BIM pomagają określić te wymagania już na początku projektu.

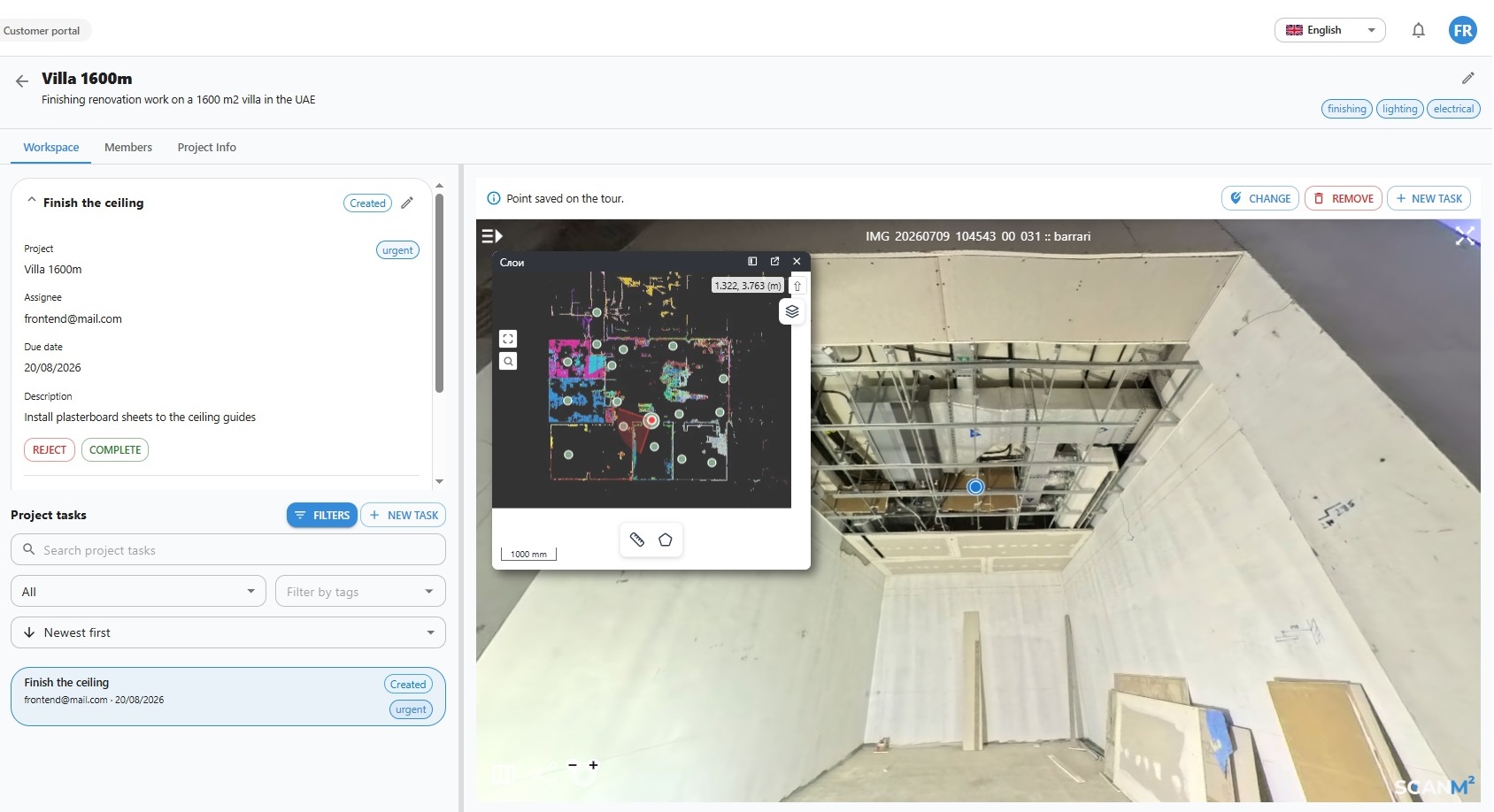

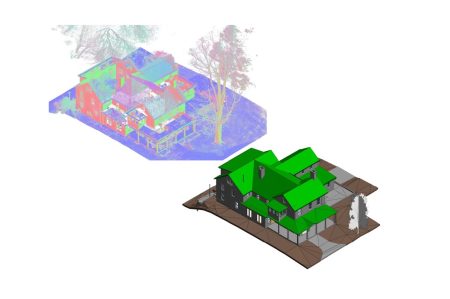

Od chmury punktów do praktycznych modeli BIM

Chmura punktów stanowi dokładne odwzorowanie istniejącego obiektu, jednak prawdziwa wartość BIM polega na przekształceniu tych danych w uporządkowany model cyfrowy.

Profesjonalne usługi modelowania BIM koncentrują się na tworzeniu modeli wspierających rzeczywiste potrzeby projektowe, a nie na odwzorowaniu każdego punktu pomiarowego.

Dzięki odpowiedniemu określeniu zakresu, poziomu LOD oraz celów projektu można uzyskać model BIM, który będzie dokładny, wydajny i użyteczny dla wszystkich uczestników procesu inwestycyjnego.

Potrzebujesz modelu Revit na podstawie chmury punktów?

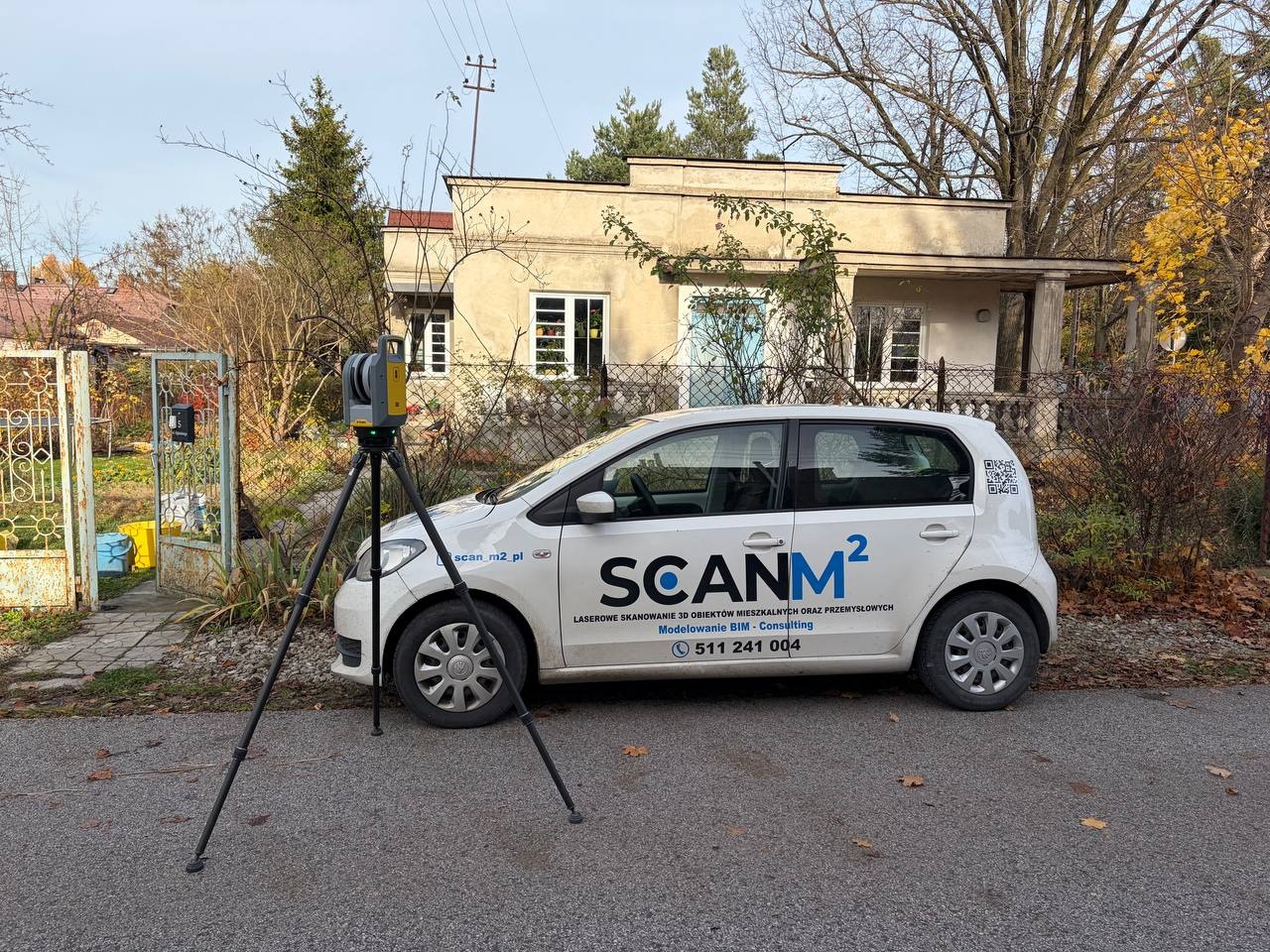

ScanM2 oferuje skanowanie laserowe 3D, przetwarzanie chmur punktów, modelowanie BIM oraz projekty Scan-to-BIM dla budynków istniejących, obiektów przemysłowych i inwestycji modernizacyjnych.
