Usługi Chmura Punktów do BIM dla Istniejących Budynków

Usługa chmura punktów do BIM pozwala przekształcić dane ze skanowania laserowego 3D w dokładny model cyfrowy istniejącego budynku. Dzięki temu architekci, projektanci, inżynierowie, wykonawcy i właściciele obiektów mogą pracować na modelu opartym na rzeczywistej geometrii, a nie na nieaktualnych rysunkach lub ręcznych pomiarach.

ScanM2 przygotowuje modele BIM na podstawie zarejestrowanych chmur punktów dla projektów modernizacji, przebudowy, rekonstrukcji, koordynacji branżowej oraz zarządzania obiektami.

W zależności od zakresu projektu dostarczamy modele Revit, IFC, modele architektoniczne, konstrukcyjne oraz wybrane elementy instalacyjne.

Czym jest chmura punktów do BIM?

Chmura punktów do BIM to proces przekształcania danych pomiarowych w uporządkowany model informacji o budynku. Chmura punktów pokazuje rzeczywistą geometrię obiektu, a model BIM zamienia te dane w czytelne elementy cyfrowe, które można wykorzystać w projektowaniu, koordynacji i dalszym zarządzaniu budynkiem.

Proces zwykle zaczyna się od skanowania laserowego 3D, podczas którego obiekt jest dokładnie mierzony na miejscu. Następnie dane są rejestrowane, oczyszczane i wykorzystywane jako podstawa do modelowania BIM.

Takie rozwiązanie jest szczególnie przydatne, gdy istniejąca dokumentacja jest nieaktualna, niepełna lub całkowicie niedostępna.

Przygotowanie i opracowanie chmury punktów

Przed rozpoczęciem modelowania BIM chmura punktów musi zostać odpowiednio przygotowana. Ten etap ma duże znaczenie, ponieważ jakość końcowego modelu zależy od jakości danych pomiarowych.

Opracowanie danych może obejmować:

• rejestrację skanów;
• oczyszczanie chmury punktów;
• kontrolę pokrycia obiektu;
• ustawienie układu współrzędnych;
• kontrolę jakości;
• weryfikację geometrii;
• przygotowanie danych do modelowania.

Profesjonalne usługi chmury punktów pozwalają upewnić się, że dane są dokładne, kompletne i gotowe do dalszej pracy projektowej.

Jeżeli pokrycie skanowania jest niepełne lub rejestracja danych jest niestabilna, model BIM może pomijać ważne elementy lub zawierać niepotrzebne błędy.

Jakie modele BIM dostarczamy

ScanM2 przygotowuje modele BIM dopasowane do różnych celów projektowych i typów budynków.

Typowe rezultaty obejmują:

• modele Revit;
• modele IFC;
• modele architektoniczne;
• modele konstrukcyjne;
• wybrane modele instalacji;
• modele LOD 200, LOD 300 lub LOD 350;
• modele BIM stanu istniejącego;
• modele powykonawcze BIM;
• dokumentację BIM dla modernizacji i koordynacji.

Zakres modelu zależy od celu projektu. Modernizacja budynku może wymagać głównie geometrii architektonicznej i podstawowych stref instalacyjnych, natomiast bardziej złożone projekty mogą wymagać dokładniejszego modelu branżowego.

Proces chmura punktów do BIM

Proces obejmuje kilka etapów technicznych — od pozyskania danych na obiekcie po przekazanie gotowego modelu.

Etap	Proces	Rezultat
Skanowanie laserowe	Pozyskanie geometrii obiektu	Surowe dane pomiarowe
Rejestracja skanów	Połączenie danych w jeden układ	Zarejestrowana chmura punktów
Kontrola danych	Sprawdzenie jakości i pokrycia	Dane gotowe do modelowania
Modelowanie BIM	Opracowanie geometrii i systemów	Model Revit / IFC
Kontrola jakości	Porównanie modelu z chmurą punktów	Zweryfikowany model
Przekazanie plików	Eksport i dokumentacja	Pakiet BIM

Ten proces jest ściśle powiązany z usługą Scan to BIM, szczególnie wtedy, gdy projekt obejmuje zarówno pomiary terenowe, jak i modelowanie oraz kontrolę jakości.

Kiedy warto wykonać model BIM z chmury punktów

Chmura punktów do BIM jest szczególnie przydatna wtedy, gdy zespół projektowy potrzebuje wiarygodnego modelu istniejącego budynku przed rozpoczęciem projektowania lub prac budowlanych.

Usługa jest często wykorzystywana przy:

• modernizacji budynków;
• przebudowie istniejących obiektów;
• adaptacji budynków do nowych funkcji;
• dokumentacji stanu istniejącego;
• koordynacji instalacji;
• wykrywaniu kolizji;
• zarządzaniu obiektem;
• przygotowaniu cyfrowego bliźniaka;
• modernizacji infrastruktury technicznej.

Workflow ten jest szczególnie ważny w budynkach o złożonej geometrii, rozbudowanych instalacjach, brakującej dokumentacji lub planowanej etapowej przebudowie.

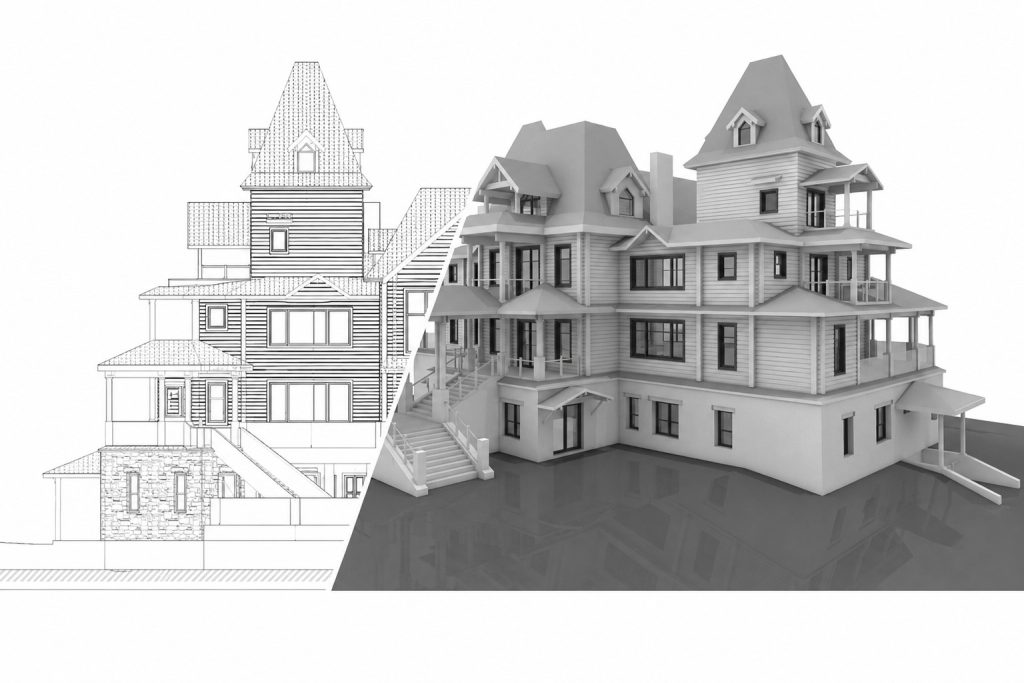

Chmura punktów do BIM a dokumentacja CAD

Dane z chmury punktów mogą zostać przekształcone zarówno w dokumentację CAD, jak i w model BIM. Wybór zależy od tego, jak dokumentacja będzie wykorzystywana.

Chmura punktów do CAD	Chmura punktów do BIM
Rysunki 2D	Model informacyjny 3D
Pliki DWG / PDF	Pliki Revit / IFC
Szybsze opracowanie	Bardziej złożony proces
Dobre rozwiązanie dla dokumentacji technicznej	Lepsze dla projektowania i koordynacji
Ograniczone dalsze wykorzystanie	Większa wartość dla zarządzania obiektem
Niższy koszt opracowania	Szerszy zakres modelowania

Dokumentacja CAD często wystarcza przy prostych zadaniach technicznych. BIM jest lepszym rozwiązaniem wtedy, gdy projekt wymaga koordynacji, wykrywania kolizji, dalszych aktualizacji lub integracji z systemami zarządzania obiektem.

Dokładność modelu i poziomy LOD

Dobry projekt chmura punktów do BIM wymaga poprawnego określenia dokładności modelu i poziomu szczegółowości.

Nie każdy element widoczny w chmurze punktów musi zostać zamodelowany. Zbyt wysoki poziom detalu może zwiększyć koszt, rozmiar pliku i czas realizacji bez realnej korzyści dla projektu.

Typowe poziomy obejmują:

• LOD 200 — do ogólnego planowania;
• LOD 300 — do projektowania i koordynacji;
• LOD 350 — do bardziej szczegółowej koordynacji;
• indywidualny zakres modelowania dla wybranych systemów lub stref.

Przed rozpoczęciem prac warto określić:

• branże objęte modelem;
• cel modelu;
• tolerancje dokładności;
• elementy uwzględnione i wyłączone;
• formaty plików;
• wymagania koordynacyjne.

Dzięki temu można uniknąć nadmiernego modelowania i przygotować model BIM dopasowany do realnych potrzeb projektu.

Modele BIM dla modernizacji i istniejących obiektów

Istniejące budynki często różnią się od pierwotnych rysunków z powodu nieudokumentowanych zmian, wcześniejszych przebudów, tolerancji wykonawczych lub braków w dokumentacji archiwalnej.

Dlatego chmura punktów do BIM jest szczególnie wartościowa przy modernizacji i przebudowie. Model powstaje na podstawie rzeczywistej geometrii, a nie założeń.

Dzięki usłudze modelowania BIM ScanM2 przygotowuje modele wspierające:

• projektowanie modernizacji;
• koordynację techniczną;
• planowanie instalacji;
• analizę konstrukcji;
• zarządzanie obiektem;
• rozwój cyfrowego bliźniaka.

Wiarygodny model BIM pomaga ograniczyć konflikty projektowe i usprawnia komunikację pomiędzy architektami, projektantami, wykonawcami i właścicielami obiektów.

Dlaczego ScanM2

ScanM2 łączy doświadczenie w skanowaniu laserowym, opracowaniu chmur punktów, modelowaniu BIM i dokumentacji istniejących budynków.

Skupiamy się na praktycznych rezultatach, które można wykorzystać w realnym procesie projektowym, a nie wyłącznie na wizualnym modelu 3D.

Wspieramy klientów w zakresie:

• dokładnej geometrii pomiarowej;
• przygotowania zarejestrowanych chmur punktów;
• modelowania Revit i IFC;
• koordynacji zakresu architektury, konstrukcji i instalacji;
• projektów modernizacji i przebudowy;
• międzynarodowych procesów BIM;
• cyfrowej dokumentacji istniejących budynków.

Pomagamy przekształcić surowe dane ze skanowania w uporządkowane modele BIM dla projektowania, budowy, modernizacji i długoterminowego zarządzania obiektem.

Rozpocznij projekt chmura punktów do BIM

ScanM2 realizuje usługi chmura punktów do BIM dla architektów, inżynierów, wykonawców, deweloperów oraz właścicieli obiektów.

Możemy wesprzeć projekt od skanowania laserowego 3D i opracowania chmury punktów po model Revit, pliki IFC oraz dokumentację BIM.

Skontaktuj się z ScanM2, aby omówić zakres projektu, wymagania modelu, poziom LOD i oczekiwane rezultaty.
