Co architekt powinien sprawdzić przed zamówieniem modelu Scan-to-BIM

Dlaczego dobry projekt Scan-to-BIM zaczyna się przed skanowaniem

Wielu architektów zakłada, że skanowanie laserowe automatycznie prowadzi do powstania kompletnego modelu BIM gotowego do projektowania, koordynacji i dalszych prac. W praktyce jakość końcowego modelu zależy przede wszystkim od tego, jak dobrze zostaną określone wymagania jeszcze przed rozpoczęciem skanowania.

Niejasny zakres, brak określonego poziomu szczegółowości, pominięte branże lub niedoprecyzowane formaty dokumentacji mogą prowadzić do sytuacji, w której model BIM nie odpowiada realnym potrzebom projektu.

Dlatego dobrze przygotowane Scan-to-BIM powinno zaczynać się od rozmowy o celu projektu, zakresie modelowania i sposobie wykorzystania modelu w dalszych etapach.

Dlaczego wymagania dla Scan-to-BIM są tak ważne

Model Scan-to-BIM nie jest jednym uniwersalnym produktem. Inaczej przygotowuje się model do prostej modernizacji wnętrza, inaczej do koordynacji instalacji, a jeszcze inaczej do zarządzania obiektem.

Przykładowo:

• projekt przebudowy może wymagać głównie modelu architektonicznego;
• projekt techniczny może wymagać uwzględnienia konstrukcji i instalacji;
• koordynacja branżowa wymaga wyższego poziomu dokładności;
• facility management może wymagać danych o elementach i aktywach.

Bez jasnych wymagań model może być zbyt ogólny albo przeciwnie — zbyt szczegółowy i kosztowny względem faktycznych potrzeb.

Co należy określić przed rozpoczęciem skanowania

Przed rozpoczęciem prac architekt powinien możliwie jasno określić techniczny zakres projektu. Najważniejsze wymagania dotyczą celu modelu, zakresu skanowania, poziomu szczegółowości, dokładności i oczekiwanych formatów.

Dobrze opisane wymagania poprawiają jakość modelu i ograniczają liczbę poprawek na dalszych etapach.

Kiedy wystarczą rysunki CAD, a kiedy potrzebny jest BIM

Nie każdy projekt modernizacji wymaga pełnego modelu BIM. W prostszych przypadkach wystarczające mogą być aktualne rysunki CAD, zwłaszcza gdy potrzebne są jedynie rzuty, przekroje lub podstawowa dokumentacja architektoniczna.

Dokumentacja CAD sprawdza się przy:

• prostych przebudowach;
• planowaniu układu pomieszczeń;
• podstawowej dokumentacji technicznej;
• wstępnych analizach projektowych.

Model BIM jest lepszym rozwiązaniem, gdy projekt wymaga:

• koordynacji wielu branż;
• pracy w środowisku 3D;
• analizy kolizji;
• etapowej przebudowy;
• zarządzania obiektem;
• dalszego wykorzystania modelu w eksploatacji.

Profesjonalne modelowanie BIM powinno odpowiadać rzeczywistemu celowi projektu, a nie sztucznie zwiększać poziomu złożoności modelu.

Co architekt powinien wiedzieć o chmurze punktów

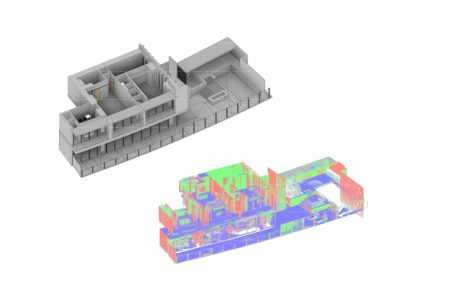

Skanowanie laserowe tworzy chmurę punktów, czyli cyfrowy zapis geometrii obiektu złożony z milionów punktów pomiarowych. Jest to bardzo dokładna baza do dalszego opracowania, ale sama chmura punktów nie jest jeszcze modelem BIM.

Chmura punktów pomaga odwzorować:

• geometrię budynku;
• konstrukcję;
• instalacje techniczne;
• elewacje;
• nieregularne elementy obiektu;
• stan istniejący budynku.

Na końcowy efekt wpływają jednak takie czynniki jak:

• jakość skanowania;
• rejestracja chmury punktów;
• dostępność pomieszczeń;
• powierzchnie odbijające światło;
• ukryte elementy;
• wymagane tolerancje modelowania.

Dlatego proces chmura punktów do BIM wymaga wcześniejszego uzgodnienia zakresu i oczekiwań pomiędzy architektem, zespołem pomiarowym i zespołem modelującym.

Jak dokładność modelu i LOD wpływają na rezultat

Jednym z najczęściej źle rozumianych elementów Scan-to-BIM jest poziom szczegółowości modelu. Bardzo szczegółowy model nie zawsze oznacza lepszy model.

Wyższy poziom szczegółowości zwiększa:

• czas opracowania;
• koszt modelowania;
• rozmiar pliku;
• złożoność pracy;
• liczbę elementów wymagających kontroli.

Różne etapy projektu wymagają różnych poziomów szczegółowości.

W wielu projektach modernizacji LOD 300 jest wystarczający dla większości zadań architektonicznych i koordynacyjnych. Najważniejsze jest to, aby poziom szczegółowości był dopasowany do celu projektu.

Najczęstsze błędy przy zamawianiu modelu Scan-to-BIM

Problemy w projektach Scan-to-BIM często wynikają nie ze skanowania, ale z niepełnego przygotowania zakresu.

Najczęstsze błędy to:

• niejasny zakres modelowania;
• brak określonego LOD;
• skanowanie niepotrzebnych obszarów;
• pominięcie instalacji technicznych;
• nierealistyczne oczekiwania dotyczące dokładności;
• oczekiwanie, że model będzie automatycznie gotowy do każdego etapu projektu;
• brak ustaleń między branżami;
• niepełny brief projektowy.

Takie błędy prowadzą do dodatkowych poprawek, opóźnień i niepotrzebnych kosztów.

Dlaczego projekty istniejących budynków wymagają dobrej komunikacji

Istniejące budynki rzadko są w pełni przewidywalne. Często zawierają nieudokumentowane zmiany, nieregularną geometrię, stare instalacje lub braki w dokumentacji archiwalnej.

Dlatego przed rozpoczęciem prac warto jasno ustalić:

• które części budynku mają zostać zeskanowane;
• jakie branże mają być ujęte w modelu;
• czy model ma służyć do projektowania, koordynacji czy eksploatacji;
• jakie są wymagane formaty plików;
• jaki poziom dokładności jest potrzebny.

Dobra komunikacja na początku projektu znacząco poprawia jakość końcowego modelu BIM.

Najlepszy proces pracy dla architektów

Praktyczny proces Scan-to-BIM dla architektów zwykle obejmuje kilka etapów:

1. Analiza dostępnej dokumentacji;
2. Określenie celu projektu;
3. Wybór branż do modelowania;
4. Ustalenie poziomu LOD i tolerancji;
5. Zatwierdzenie zakresu skanowania;

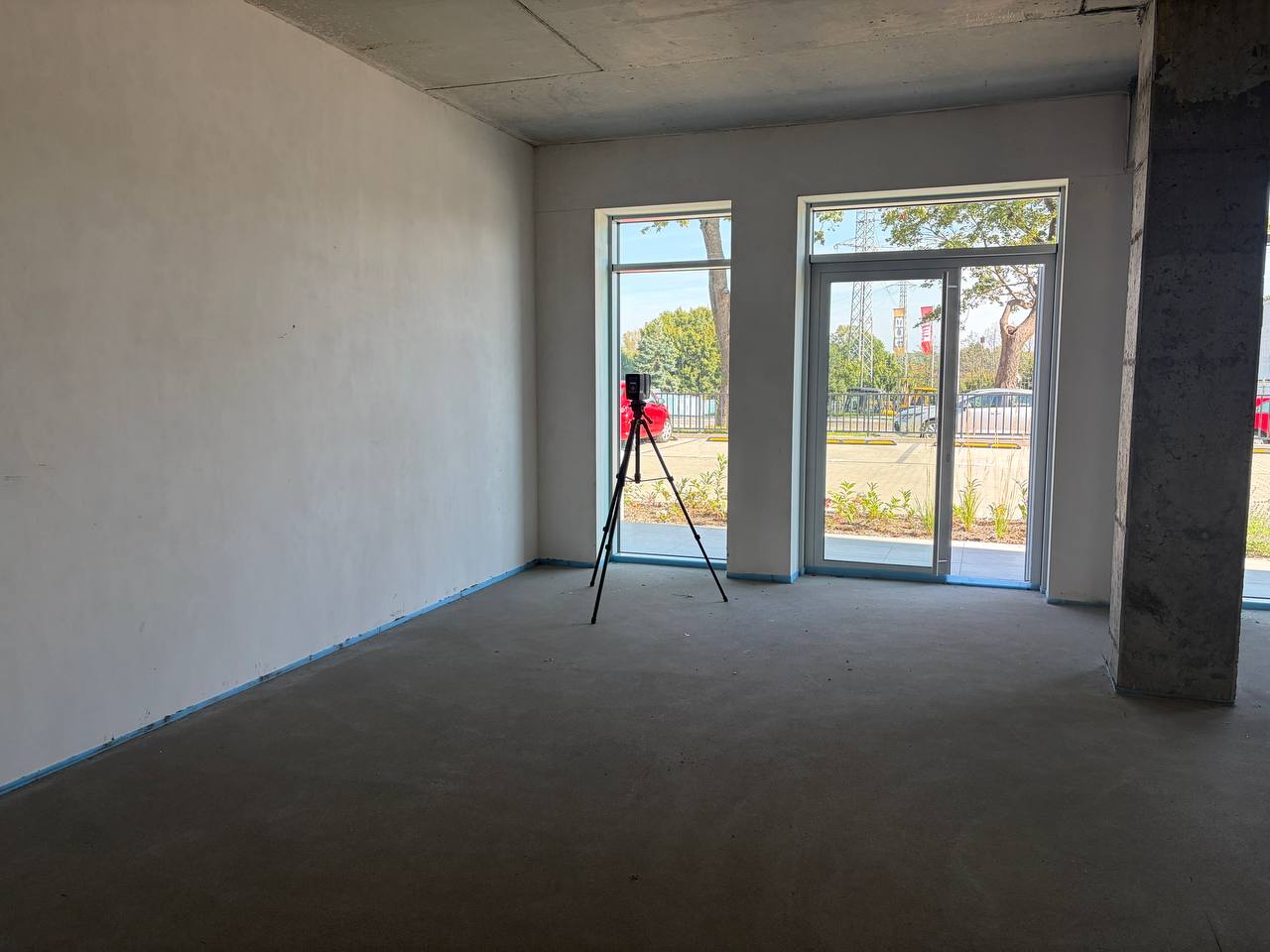

6. Wykonanie skanowania laserowego;
7. Kontrola jakości chmury punktów;
8. Opracowanie modelu BIM;
9. Koordynacja modelu z zespołem projektowym.

Taki proces pozwala ograniczyć niepewność i przygotować model, który realnie wspiera projekt modernizacji lub przebudowy.

Podsumowanie

Dobry projekt Scan-to-BIM zaczyna się długo przed rozpoczęciem skanowania. Jakość modelu zależy od jasnych wymagań, poprawnie określonego zakresu, właściwego poziomu LOD i dobrej komunikacji między zespołami.

Dla architektów najważniejsze jest określenie, do czego model ma służyć: do dokumentacji, projektowania, koordynacji czy dalszego zarządzania obiektem.

Dobrze przygotowany model BIM oparty na chmurze punktów pozwala zmniejszyć ryzyko błędów, ograniczyć liczbę poprawek i usprawnić cały proces pracy przy istniejącym budynku.
