Ekspresowa inwentaryzacja 3D kamienicy w Warszawie przy ul. Sabały

Zrealizowaliśmy kompleksową inwentaryzację architektoniczną kamienicy zlokalizowanej w Warszawie przy ul. Sabały. Obiekt o powierzchni około 900 m² wymagał szybkiego pozyskania dokładnych danych pomiarowych oraz przygotowania pełnej dokumentacji inwentaryzacyjnej na potrzeby dalszych prac projektowych i przebudowy.

Ze względu na napięty harmonogram inwestora kluczowe było skrócenie czasu realizacji bez obniżenia jakości opracowania. Skanowanie obiektu zostało wykonane w ciągu jednego dnia, a kompletna dokumentacja 2D wraz z danymi pomiarowymi została przygotowana i przekazana w ciągu 10 dni roboczych.

Przegląd projektu

Typ projektu: ekspresowa inwentaryzacja 3D pod projekt przebudowy
Lokalizacja: Warszawa, ul. Sabały
Typ obiektu: kamienica
Powierzchnia: ok. 900 m²

Cel projektu:
Dostarczenie kompletnej bazy projektowej obejmującej chmurę punktów oraz dokumentację 2D w trybie przyspieszonym.

Wyzwania projektu

Krótki czas realizacji

Jednym z głównych wyzwań był bardzo krótki termin wykonania prac. Cały proces — od skanowania po przekazanie kompletnej dokumentacji — został zrealizowany w ciągu 10 dni roboczych.

Specyfika istniejącego budynku

Kamienica wymagała dokładnego odwzorowania geometrii wnętrz oraz elewacji. Dokumentacja musiała stanowić wiarygodną podstawę do dalszych prac projektowych, dlatego szczególnie ważna była zgodność rzutów, przekrojów i elewacji z rzeczywistym stanem obiektu.

Utrudnione warunki na poddaszu

Jednym z trudniejszych obszarów podczas pomiarów było poddasze, intensywnie użytkowane przez gołębie. Obecność ptaków oraz związane z tym zanieczyszczenia utrudniały prowadzenie prac, jednak dzięki odpowiedniej organizacji pomiary zostały wykonane zgodnie z harmonogramem.

Dane techniczne i dokładność

Metoda pomiaru: naziemny skaning laserowy 3D
Dokładność geometryczna: ok. ±5 mm na dystansie 10 m

Chmura punktów została wykorzystana jako baza do opracowania dokładnej dokumentacji 2D, obejmującej rzuty, przekroje i elewacje budynku.

Metodologia realizacji

1. Skanowanie obiektu

Skanowanie wykonano w ciągu jednego dnia. Zakres obejmował wnętrza budynku oraz elewacje, co pozwoliło pozyskać kompletny zestaw danych o aktualnym stanie kamienicy.

2. Przetwarzanie danych

W dniach 2–3 wykonano łączenie skanów, czyszczenie chmury punktów oraz przygotowanie danych do dalszego opracowania dokumentacji.

3. Opracowanie dokumentacji

W dniach 4–9 prowadzono intensywne prace CAD nad rzutami, przekrojami i elewacjami. Dokumentacja została przygotowana bezpośrednio na podstawie chmury punktów.

4. Finalizacja

Dziesiątego dnia wykonano kontrolę jakości, przygotowano finalne pliki oraz przekazano kompletny pakiet dokumentacji inwestorowi.

Wyniki projektu

Klient otrzymał kompletny zestaw materiałów niezbędnych do dalszych prac projektowych.

Chmura punktów

• formaty: RCP, E57

Dokumentacja 2D

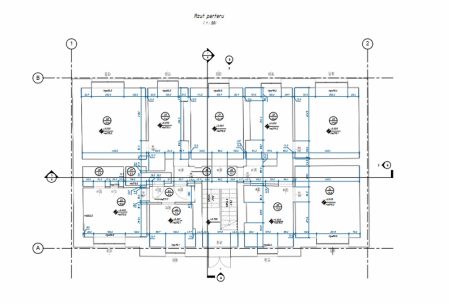

• rzuty kondygnacji

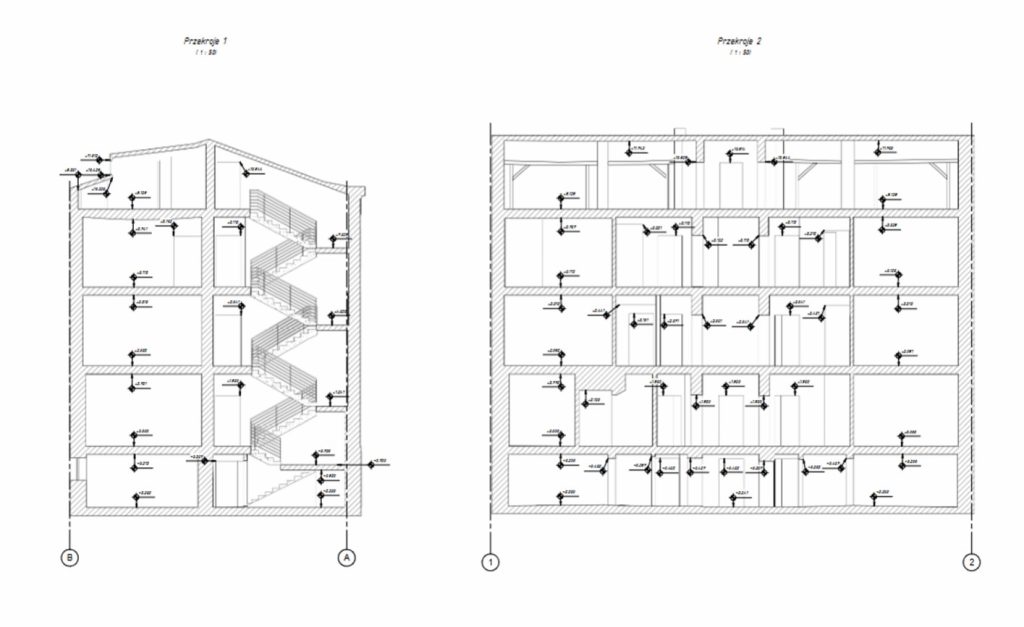

• przekroje
• elewacje
• formaty: DWG, PDF

Raport techniczny

• metodologia pomiarów
• parametry dokładnościowe
• informacje niezbędne do weryfikacji danych

Kluczowe korzyści dla inwestora

Skrócenie czasu realizacji

Dzięki zastosowaniu skanowania laserowego oraz sprawnej organizacji prac kompletna dokumentacja została przygotowana znacznie szybciej niż przy tradycyjnych metodach pomiarowych.

Wiarygodna baza projektowa

Chmura punktów i dokumentacja 2D dokładnie odzwierciedlają rzeczywisty stan kamienicy, co ogranicza ryzyko błędów na dalszych etapach projektowania.

Gotowość do pracy branżowej

Materiały zostały przygotowane w formatach DWG, PDF, RCP i E57, dzięki czemu mogą być od razu wykorzystane przez architektów, projektantów i branżystów.

Brak konieczności dodatkowych pomiarów

Kompletny cyfrowy zapis obiektu umożliwia analizę budynku bez wielokrotnych powrotów na miejsce.
