Dokładna dokumentacja domu góralskiego – kompleksowa inwentaryzacja i model 3D
Zrealizowaliśmy szczegółową inwentaryzację architektoniczną tradycyjnego domu góralskiego o charakterystycznej drewnianej konstrukcji. Projekt obejmował wykonanie precyzyjnej dokumentacji 2D oraz przygotowanie szczegółowego modelu 3D BIM odwzorowującego geometrię budynku i detale konstrukcyjne.
Ze względu na złożoną geometrię dachu, bogatą detalikę drewnianą oraz niestandardowe rozwiązania konstrukcyjne projekt wymagał bardzo dokładnego podejścia zarówno na etapie pomiarów terenowych, jak i podczas późniejszego opracowania modelu oraz dokumentacji CAD.
Dzięki zastosowaniu naziemnego skaningu laserowego 3D możliwe było wierne odwzorowanie rzeczywistego stanu budynku wraz z konstrukcją drewnianą, detalami architektonicznymi oraz układem przestrzennym obiektu.
Przegląd projektu
Typ projektu: Inwentaryzacja architektoniczna 2D/3D
Typ obiektu: Dom góralski (budynek mieszkalny)
Powierzchnia obiektu
- parter: ok. 40–50 m²
- poddasze: ok. 35 m²
Zakres opracowania
- rzuty kondygnacji
- przekrój budynku
- elewacje
- rysunki detali konstrukcyjnych
- model 3D BIM
Cel projektu
Przygotowanie kompletnej dokumentacji projektowej oraz dokładnego modelu 3D do dalszych prac architektonicznych, projektowych oraz wizualizacyjnych.
Wyzwania projektu
Złożona geometria dachu
Jednym z największych wyzwań projektu było dokładne odwzorowanie wielospadowego dachu o nieregularnej konstrukcji. Liczne załamania połaci oraz połączenia elementów konstrukcyjnych wymagały bardzo precyzyjnego pomiaru i modelowania.
Bogata detalika drewniana
Dom zawierał charakterystyczne elementy drewniane typowe dla architektury góralskiej, w tym ręcznie obrabiane belki oraz niestandardowe detale konstrukcyjne. Wymagało to zwiększonej gęstości pomiaru oraz szczegółowego opracowania modelu BIM.
Niewielka, ale wymagająca przestrzeń
Pomimo stosunkowo niewielkiej powierzchni budynek zawierał wiele niestandardowych rozwiązań konstrukcyjnych oraz trudnych do odwzorowania elementów geometrycznych.
Dane techniczne i dokładność
Metoda pomiaru
Naziemny skaning laserowy 3D (TLS)
Parametry techniczne
- gęstość chmury punktów dostosowana do detali architektonicznych
- dokładność pomiarowa: ok. ±2–3 mm
- poziom modelowania umożliwiający wierne odwzorowanie konstrukcji drewnianej
Wysokorozdzielcza chmura punktów została wykorzystana jako podstawa do opracowania pełnej dokumentacji oraz modelu 3D BIM.
Metodologia realizacji
1. Skanowanie obiektu
Wykonano pełne skanowanie wnętrza budynku obejmujące:
- parter
- poddasze
- konstrukcję dachową
- elementy drewniane i detale architektoniczne
2. Opracowanie chmury punktów
Po zakończeniu prac terenowych wykonano:
- rejestrację skanów
- kontrolę dokładności
- przygotowanie danych do dalszego opracowania
3. Dokumentacja 2D
Na podstawie chmury punktów przygotowano:

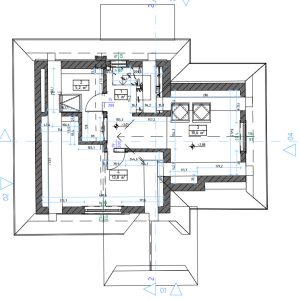

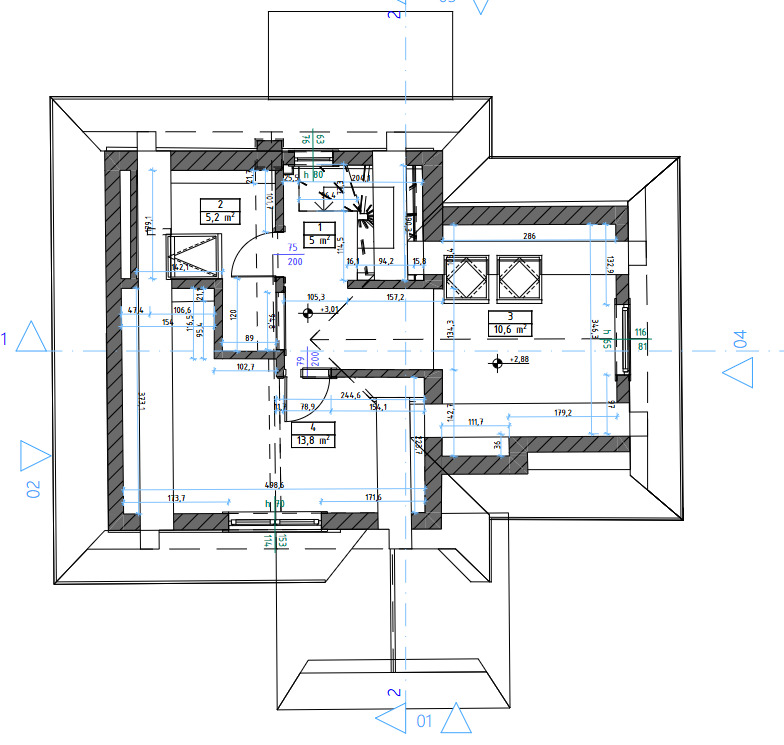

- rzuty kondygnacji
- przekroje budynku

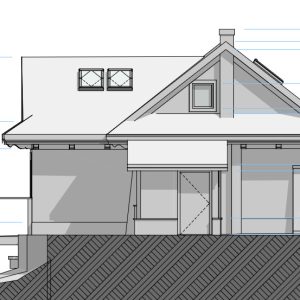

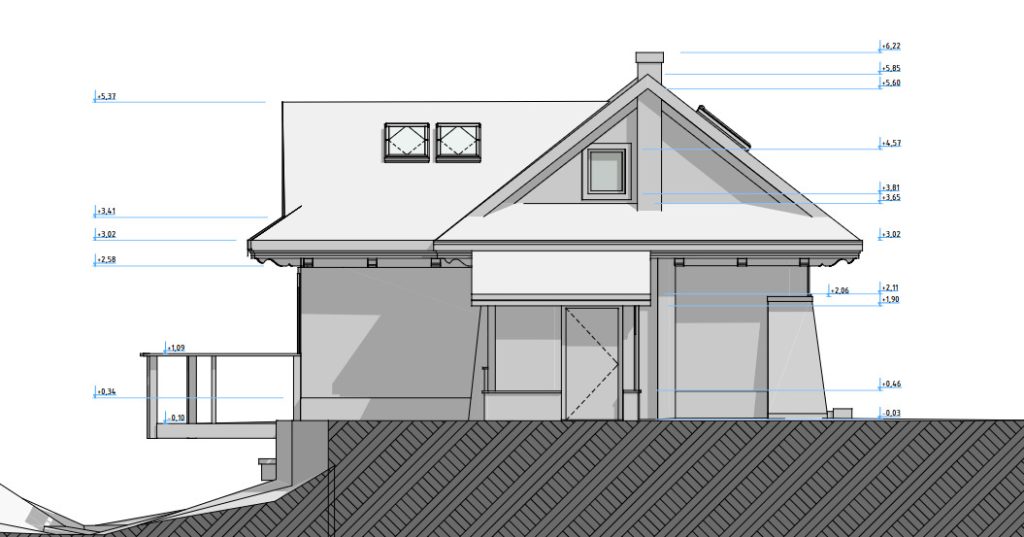

- elewacje
- rysunki detali konstrukcyjnych

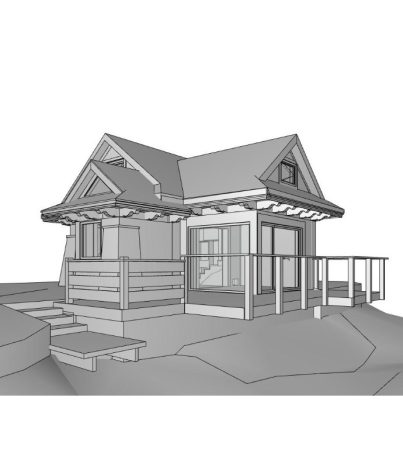

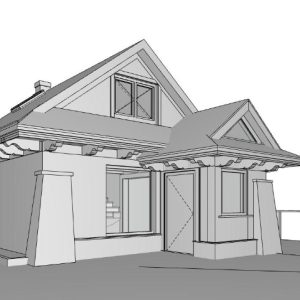

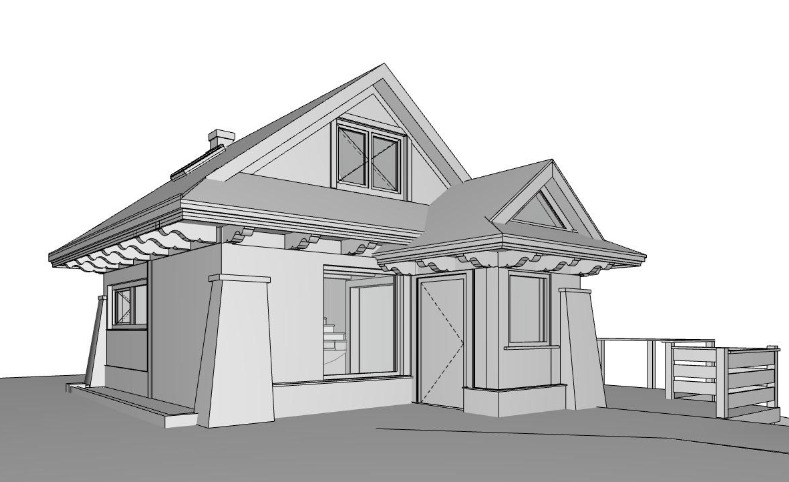

4. Modelowanie 3D BIM
Stworzono szczegółowy model budynku w środowisku BIM uwzględniający:
- konstrukcję drewnianą
- układ przestrzenny budynku
- geometrię dachu
- charakterystyczne detale architektoniczne
Wyniki projektu
Model 3D i dokumentacja CAD
Dokumentacja 2D
- rzuty
- przekroje
- elewacje
Formaty: DWG, PDF
Model 3D
- PLN / PLA (Archicad)
- SKP (SketchUp)
- 3DS
Kluczowe korzyści dla inwestora
Wysoka dokładność odwzorowania
Dokumentacja oraz model 3D wiernie odwzorowują rzeczywistą geometrię budynku wraz z detalami konstrukcyjnymi.
Gotowość do pracy w różnych środowiskach projektowych
Modele zostały dostarczone w kilku formatach, co umożliwia ich wykorzystanie w różnych programach projektowych i wizualizacyjnych.
Kompleksowa baza projektowa
Pełny zestaw dokumentacji oraz modeli umożliwia natychmiastowe rozpoczęcie dalszych prac architektonicznych i projektowych.
Szczegółowe odwzorowanie konstrukcji drewnianej
Dokładne ujęcie elementów drewnianych pozwala na ich dalszą analizę, rekonstrukcję lub wykorzystanie podczas prac konserwatorskich.
Preview
Kompleksowa inwentaryzacja domu góralskiego wykonana przy użyciu skaningu laserowego 3D. Projekt obejmował przygotowanie dokumentacji 2D oraz szczegółowego modelu BIM odwzorowującego konstrukcję drewnianą i geometrię dachu.
